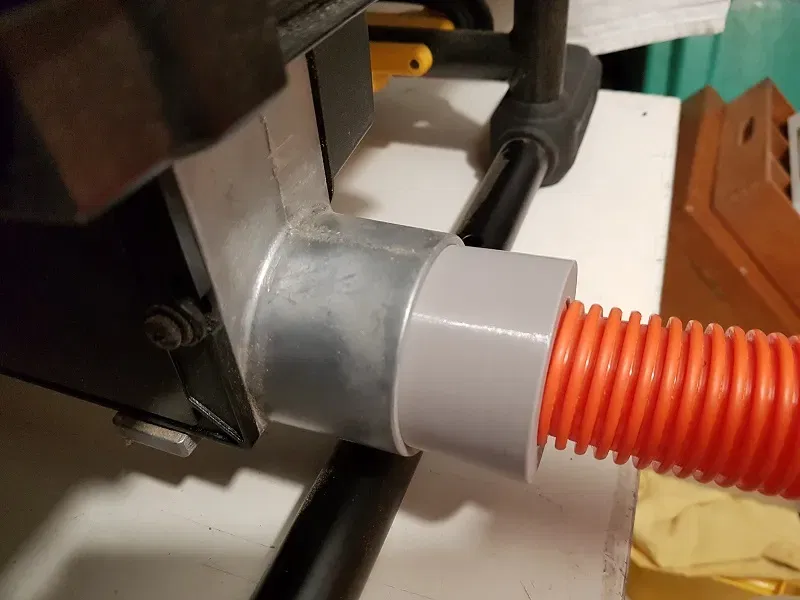

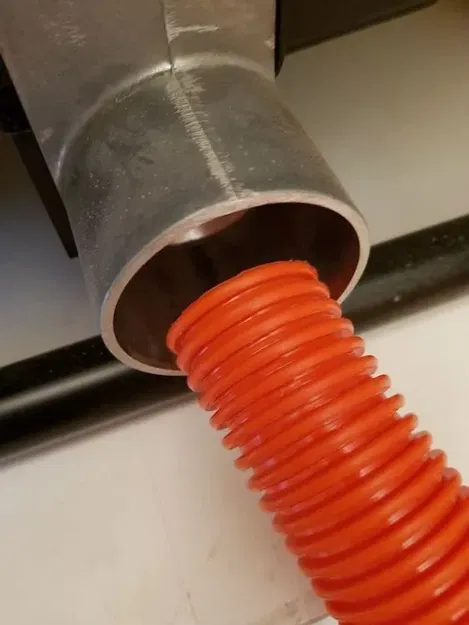

Kết nối ống hút chân không cho máy cưa bàn Dewalt DWE7492

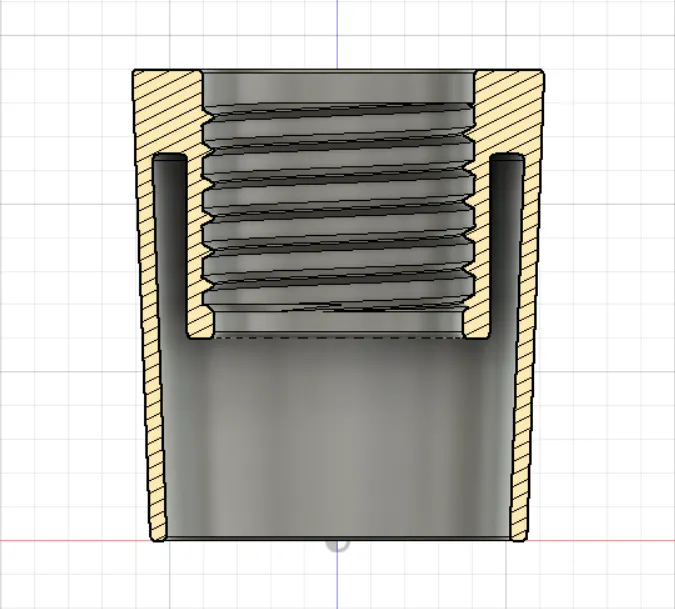

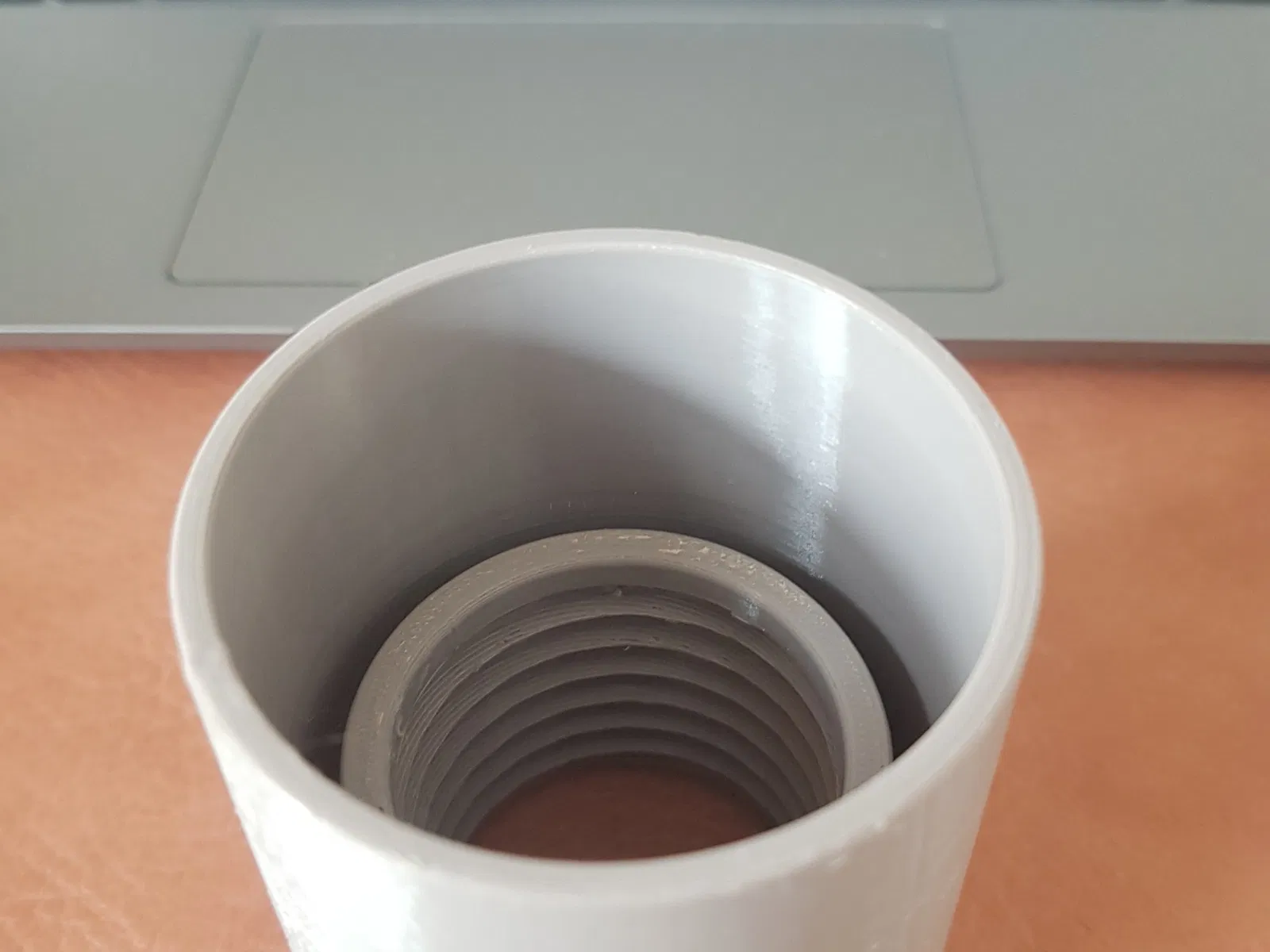

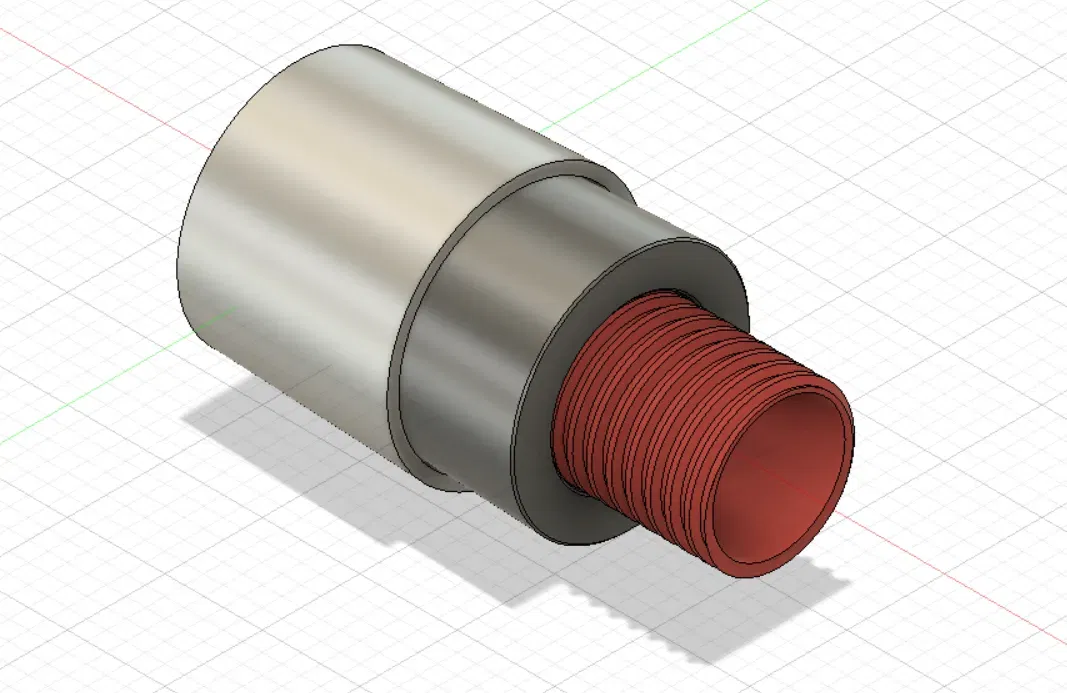

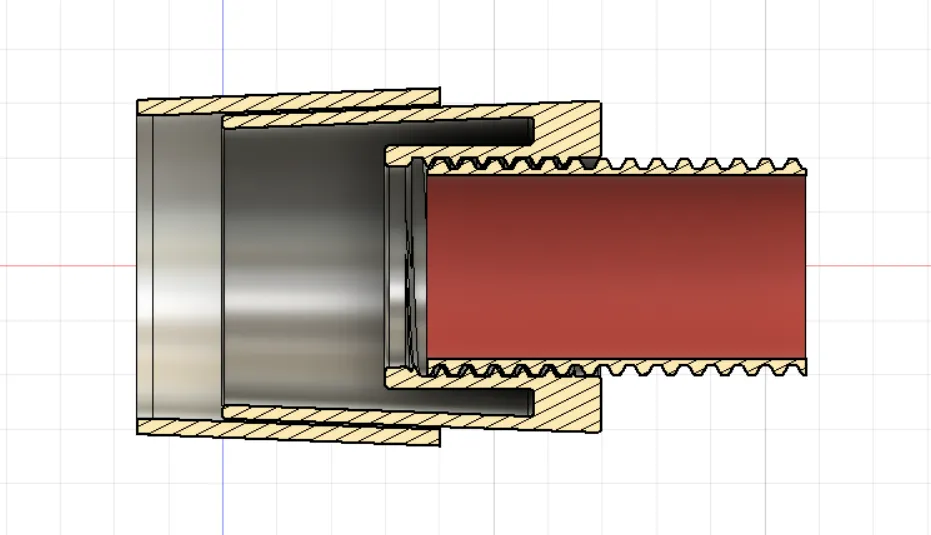

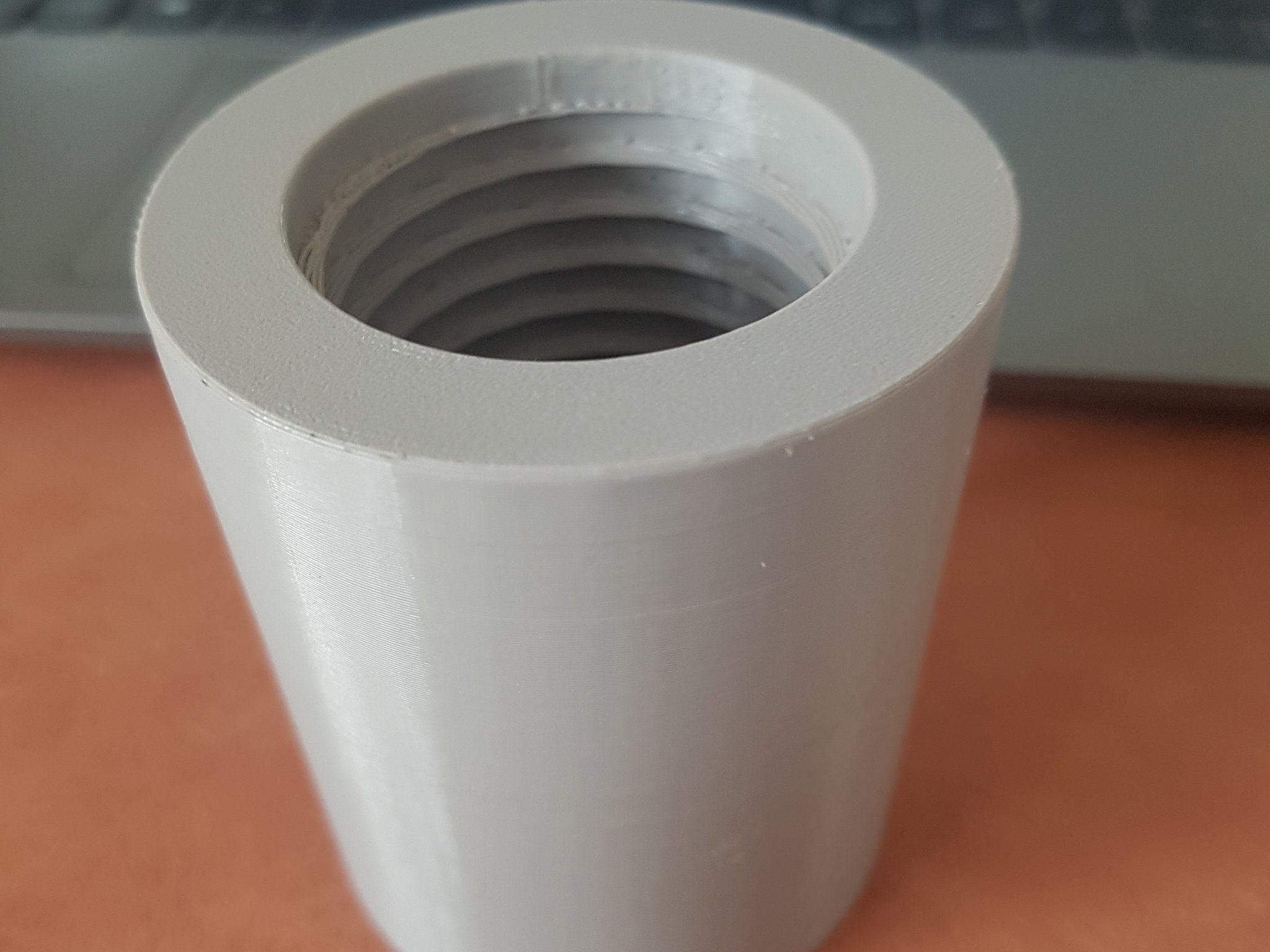

Tôi cần kết nối một ống hút chân không vào máy cưa bàn của mình để hút bụi và mùn gỗ. Tôi đã thiết kế phần này trong Fusion 360 với một hình nón để vào các lối ra của máy cưa bàn và một ren vít bên trong cho ống hút chân không. Sau nhiều lần thử nghiệm, tôi đã tìm ra các thông số ren tùy chỉnh phù hợp theo bài viết trong cơ sở kiến thức của Fusion 360 → https://knowledge.autodesk.com/fr/support/fusion-360/troubleshooting/caas/sfdcarticles/sfdcarticles/FRA/Custom-Threads-in-Fusion-360.html In bằng Prusament PETG với độ cao lớp 0.20mm, 3 vòng ngoài và hỗ trợ cho 28 lớp đầu tiên để hỗ trợ bước vít đầu tiên (Dễ dàng thiết lập với eSlicer) Ngoài các tệp .stl, tôi đã tải lên tệp .f3d để bạn có thể chỉnh sửa thiết kế và điều chỉnh theo nhu cầu của bạn. Như thường lệ, phản hồi và bình luận (và chắc chắn là "thích") luôn được hoan nghênh. Hãy thoải mái đăng tải những bức ảnh đẹp về sản phẩm của bạn. Bạn cũng có thể xem các phụ kiện Dewalt khác mà tôi đã thiết kế và in 3D. - Kẹp chỉ báo thước Dewalt DWE7492

• Bảng lông cho máy cưa bàn Chúc bạn vui vẻ. Nếu bạn thích mẫu này, hãy xem thêm các thiết kế khác của tôi. Chỉnh sửa 13/02/2023 Như đã yêu cầu trong một bình luận, tôi cũng đính kèm tệp xml mà tôi tạo cho Ren Tùy Chỉnh. Ren mà tôi đã sử dụng cho đầu nối là 40 x 5.5.
