Anemometer V1 cho Arduino sử dụng cảm biến hiệu ứng Hall
Mô hình Anemometer V1 cho Arduino sử dụng cảm biến hiệu ứng Hall, bao gồm 3 nam châm neodymium và cảm biến A3144. Dễ lắp ráp với kích thước nhỏ gọn, phù hợp ...
1.3K
Lượt Xem
26
Lượt Thích
169
Lượt Tải
Cập Nhật Nov 20, 2025
Mô tả

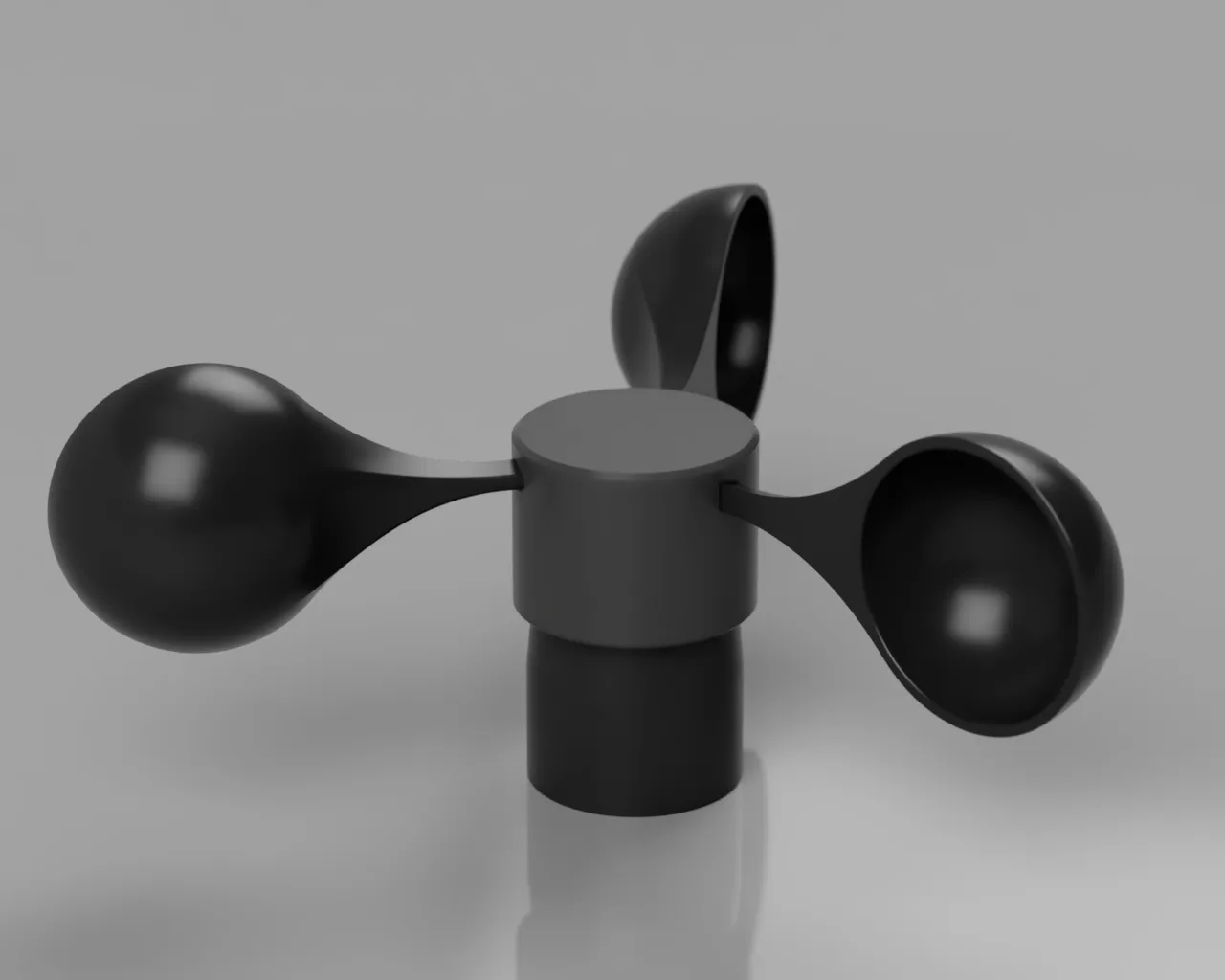

Anemometer V1 cho Arduino
Anemometer V2 có sẵn ở đây: v2 printable
Vật liệu:
- 3 x 4x2mm nam châm Neodymium
- Cảm biến hiệu ứng hall A3144
- Điện trở 10K
- Arduino Nano

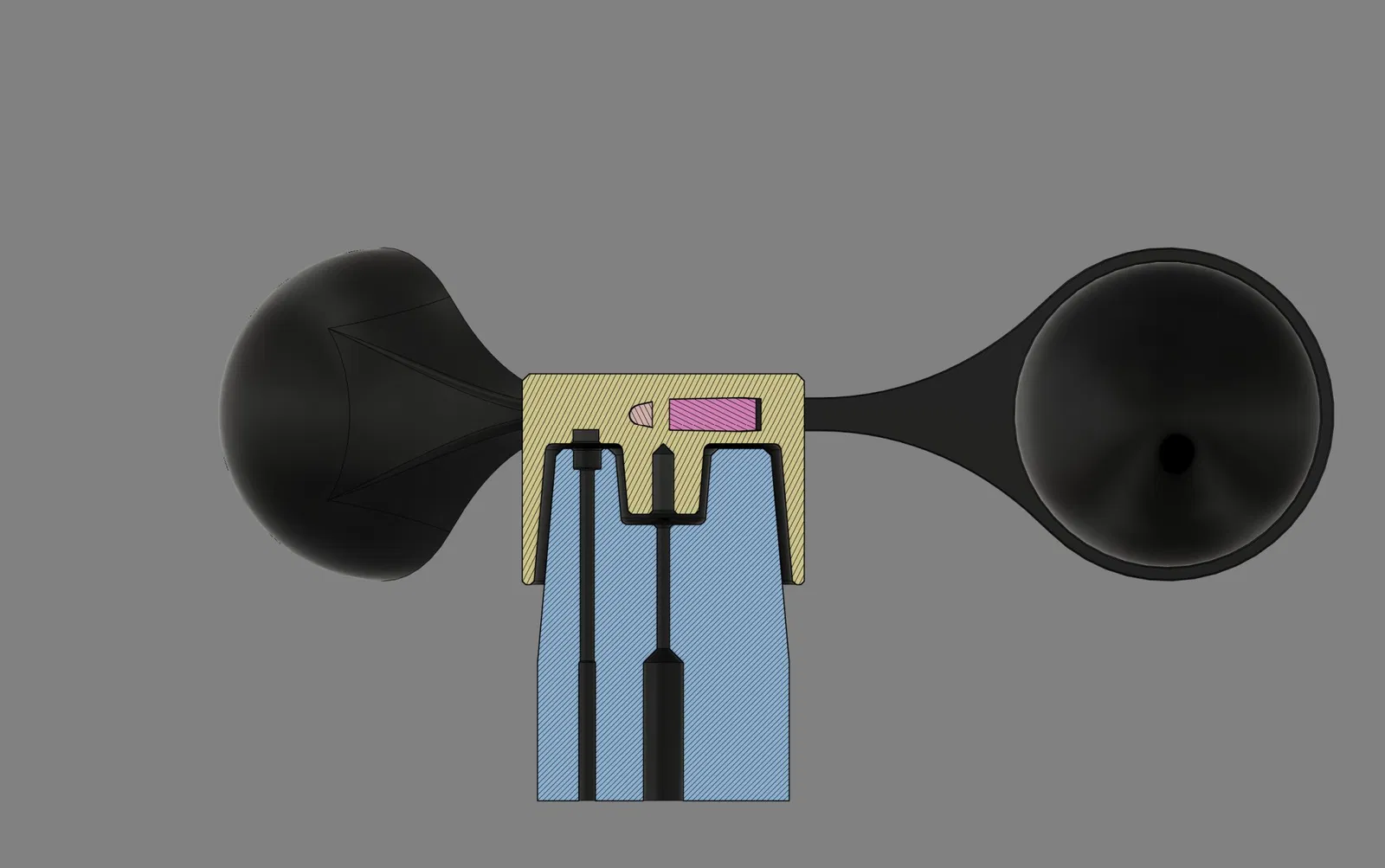

Nó sử dụng 3 nam châm được chèn/dán bên trong đầu ở lỗ (tôi phải sử dụng 3 cái để giữ mọi thứ cân bằng).
Bên trong thân (ống cơ sở) được chèn một cảm biến hiệu ứng hall A3144 và một điện trở 10k, tất cả được cắm vào một Arduino Nano.
Tôi sử dụng một cái đinh được chèn vào thân chính để cho đầu quay tự do.
Thông tin dây điện:
