Đai ốc T cho thanh nhôm Prusa Mini (rãnh 8, loại B, ren M4)

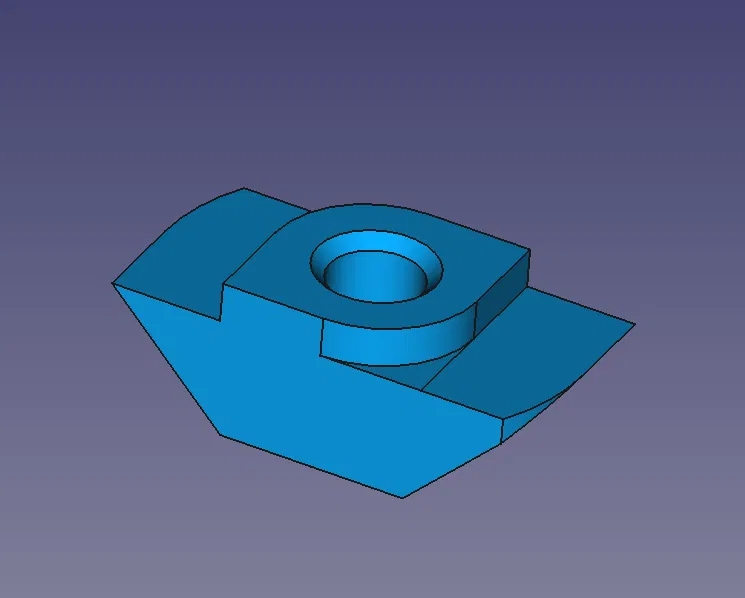

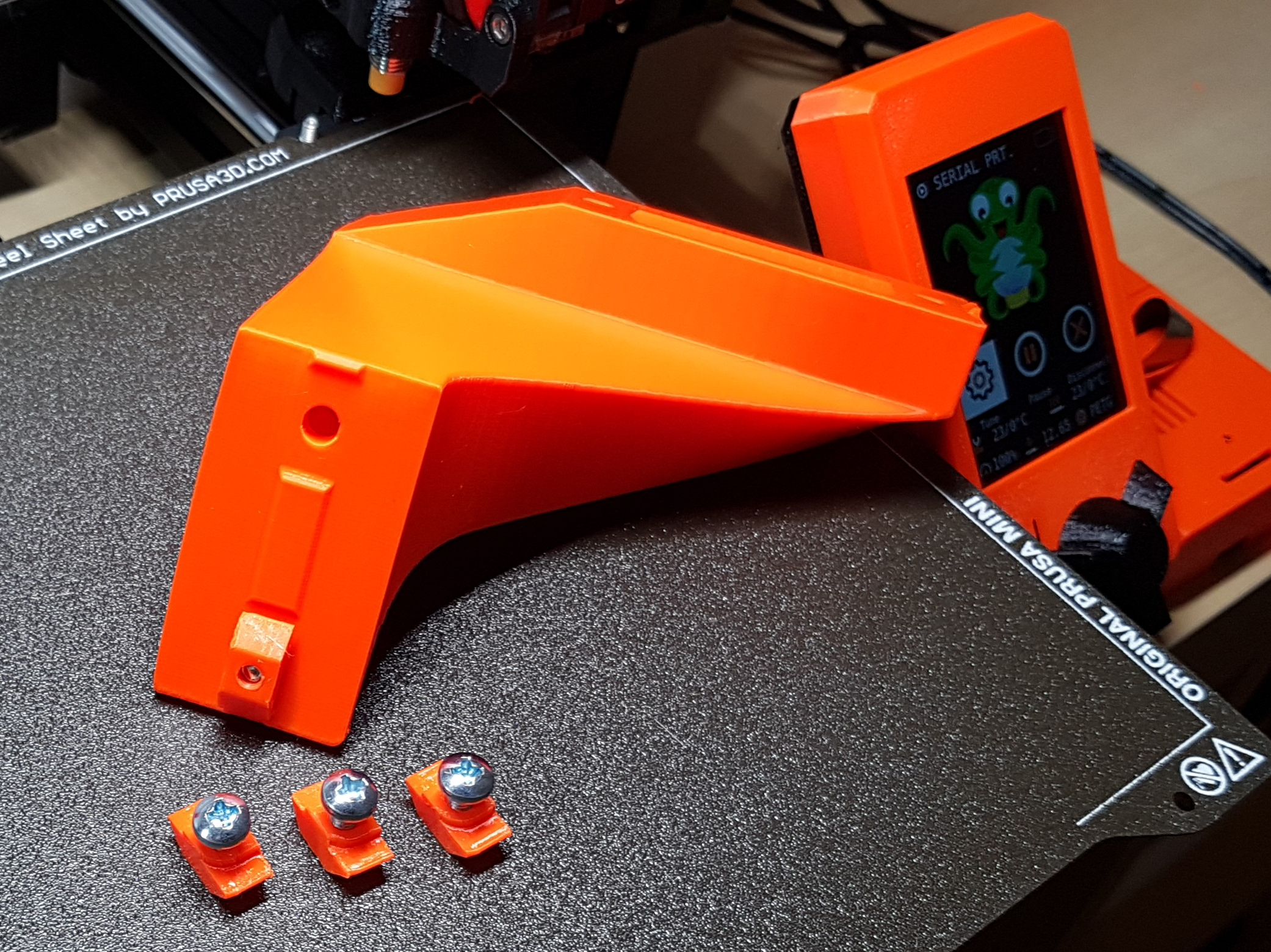

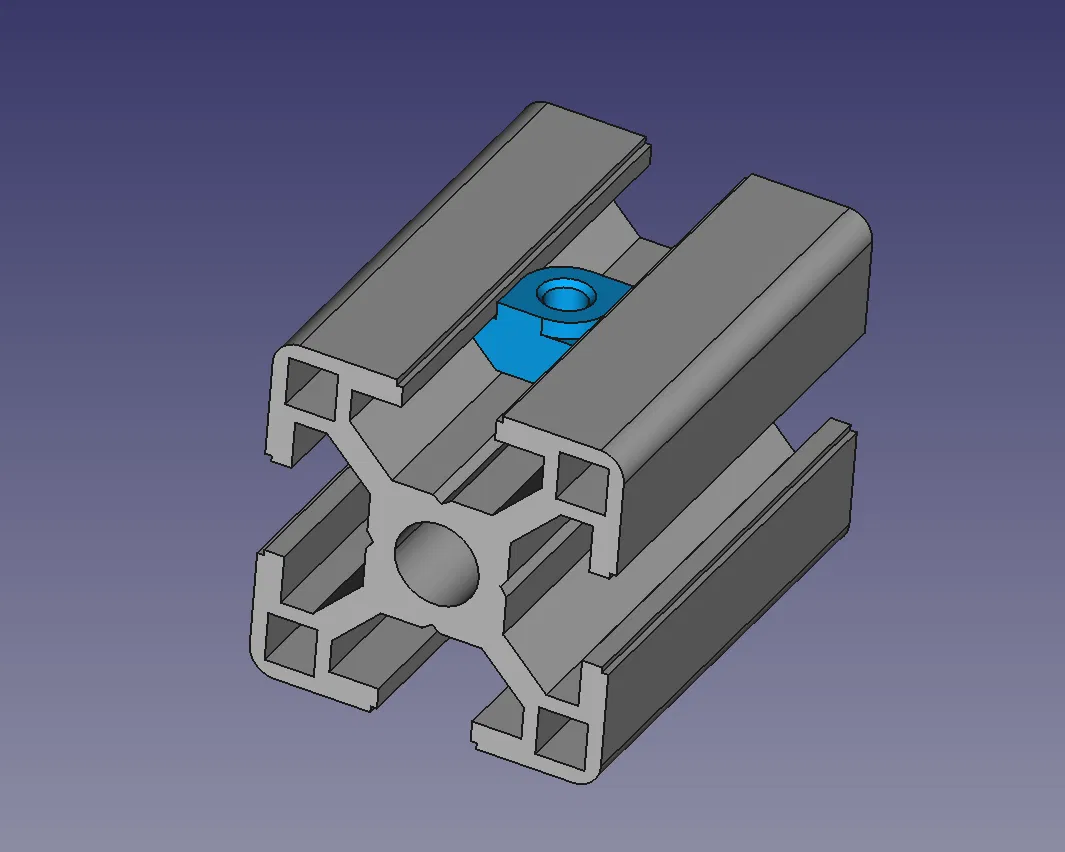

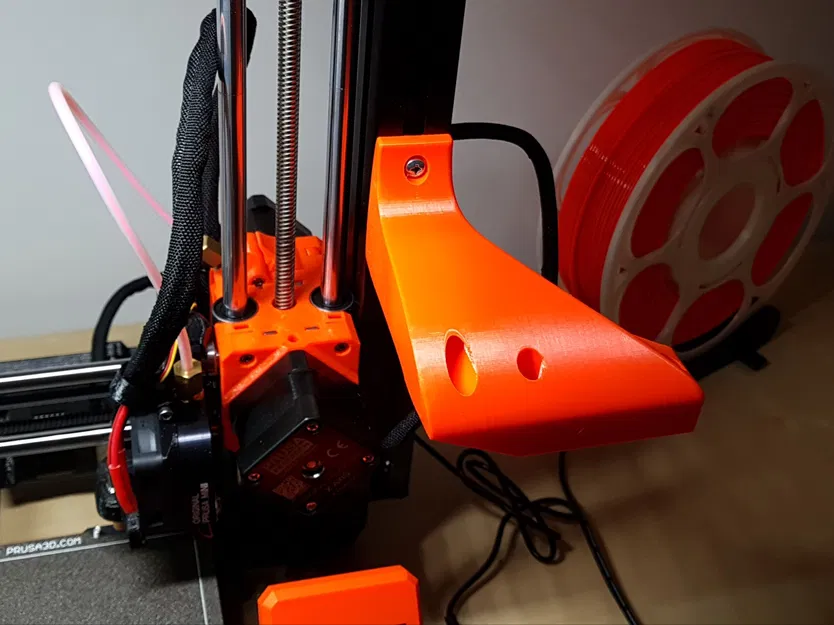

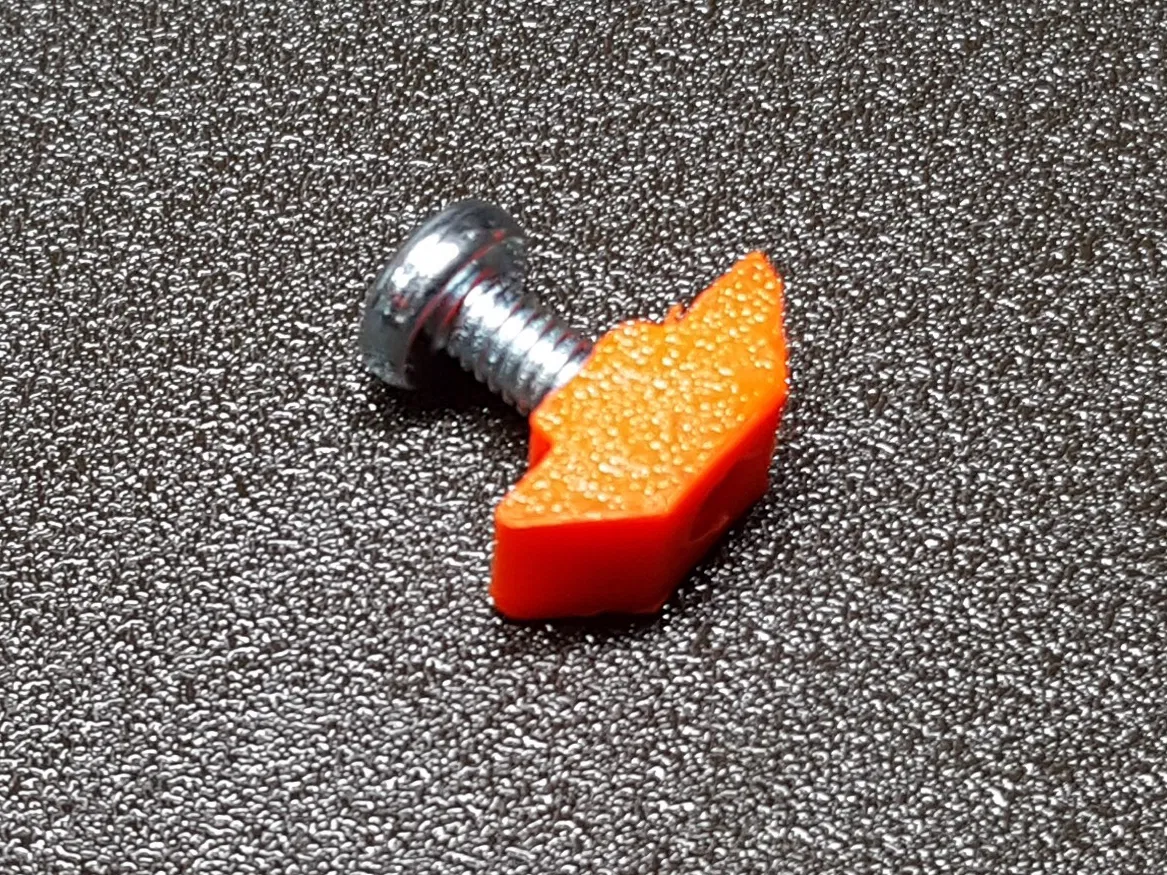

Thiết kế này đã rất phổ biến kể từ khi tôi tạo ra nó vào một đêm đông dài. Mặc dù thực tế là nó yêu cầu cắt ren thủ công để có ren trong M4, người dùng Prusa Mini rất thích nó. Đó là lý do đủ để tôi thực hiện quá trình thử nghiệm và sai sót rộng rãi để có được ren M5 hoàn hảo được in trên Pursa Mini. Từ bây giờ, tôi khuyên bạn nên chọn thiết kế mới có ren M5 được in, trừ khi bạn nhất quyết muốn có ren M4. Câu chuyện đằng sau thiết kế ban đầu Tôi thực sự bị cuốn hút bởi bộ phận hỗ trợ trục z cho Pursa Mini, ban đầu được đăng tại đây và sau đó được cải thiện thêm và đăng tại đây Điều duy nhất làm tôi bận tâm là việc tôi không có cả vít M5x12 được đề cập cũng như đai ốc T M5 cho các thanh nhôm của Prusa Mini. Chi tiêu đáng kể tiền, chỉ để có được 4 vít và 4 đai ốc T dường như là một sự đi ngược lại mục đích của văn hóa tự làm của chúng ta. Nhưng tôi có vít M4x10 và cho rằng chúng sẽ hoàn thành công việc rất tốt, nếu... vâng, nếu tôi có vít T-nut vừa vặn vào các thanh nhôm của Pursa Mini và có ren M4. Vì vậy... tôi đã thiết kế cái này, dựa trên bản vẽ của các đai ốc T kim loại đang được bán trên internet. Tôi đã không in ren, mà để lại đường kính lõi tương ứng, để sử dụng dao cắt ren M4 sau khi in xong để cắt ren. Điều này mang lại sức mạnh đáng ngạc nhiên. Tôi đã rất ngạc nhiên khi có thể siết chặt vít mà không làm gãy bộ phận hoặc tuột ren. Chỉ để cho thấy nó hoạt động, tôi đã lắp bộ phận hỗ trợ trục z bằng một vít duy nhất, hướng về phía trước trên trục z. Thật không may, tôi không thể hiển thị trong ảnh mức độ tôi đã siết chặt vít. (Và vâng, tất nhiên tôi biết đây không phải là cách bộ phận hỗ trợ trục z phải được lắp, tôi chỉ làm điều này cho mục đích minh họa.) Hướng dẫn in In đai ốc T nằm nghiêng để cải thiện đáng kể độ bền của nó. Nếu bạn in thẳng đứng, bạn sẽ đặt toàn bộ tải lên lớp bám dính. Tôi khuyên bạn nên in đai ốc T từ PETG, đây là điều tôi thường làm cho tất cả các bộ phận chức năng về mặt cơ học. Nó có thể hoạt động với PLA, nhưng điều đó chưa được kiểm tra. Tôi không chắc liệu bộ phận có đủ bám dính với bàn in mà không có viền hay không, vì vậy tôi đã sử dụng một cái. Dù sao thì quá trình in cũng rất nhanh và viền được gỡ bỏ dễ dàng và nhanh chóng bằng một cái kìm cắt cạnh nhỏ. Để cắt ren bằng dao cắt ren, tôi khuyên bạn nên kẹp bộ phận vào một ê tô siết chặt bộ phận từ hai bên. Trước hết, điều này sẽ giữ bộ phận chắc chắn trong khi bạn cắt ren. Và thứ hai, nó sẽ bù đắp các lực hướng ra ngoài do dao cắt ren tạo ra. Đối với tôi, quá trình cắt ren có vẻ rất đơn giản và mạnh mẽ. Giấy phép: Giấy phép không cho phép các bản phái sinh, vì một trong những thiết kế của tôi trong quá khứ đã bị tôi
