Đồ chơi phát triển kỹ năng phối hợp tay-mắt với đai ốc v...

(Cập nhật ngày 30 tháng 5 năm 2023 với nhiều khoảng trống hơn và tách các tệp STL cho người dùng eSlicer.)

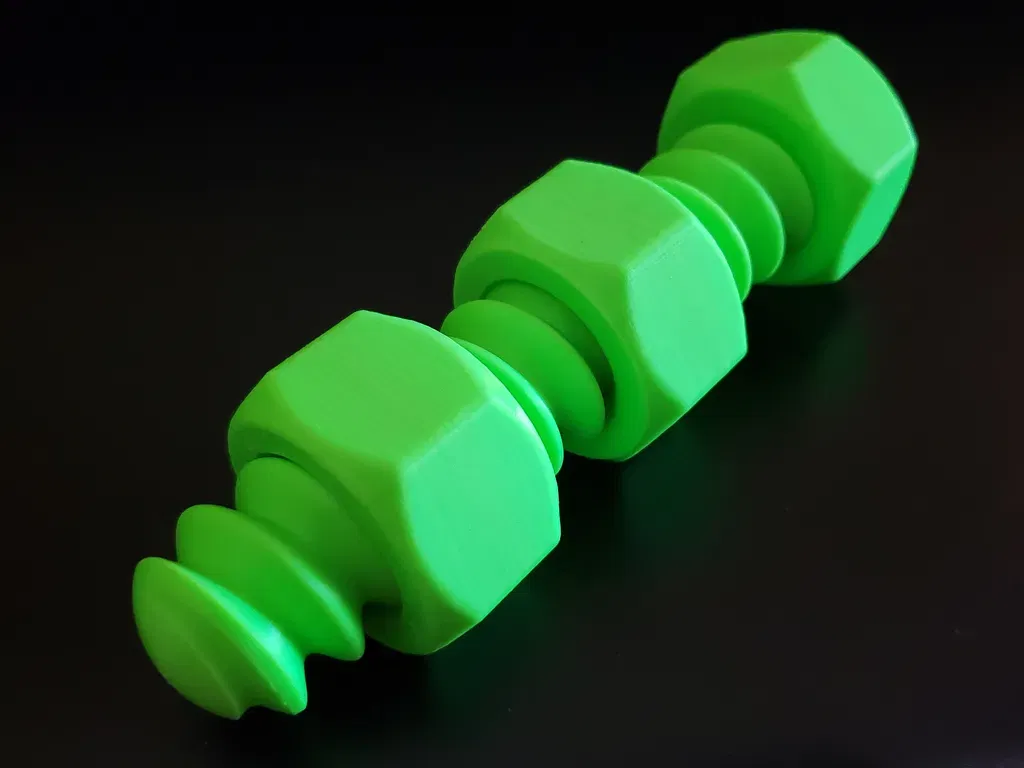

Kể từ khi tôi trở thành cha, tôi đã muốn làm món đồ chơi bu-lông và đai ốc này cho con tôi để khuyến khích sự phối hợp giữa tay và mắt. Lúc đó tôi không có máy in 3D. Trước khi tôi nhận ra, con tôi đã đủ lớn để tự lắp ráp máy in Prusa MK3S của chúng tôi với một chút giám sát và sự giúp đỡ từ tôi. Vì vậy, bây giờ tôi cuối cùng đã in ra món đồ chơi này. Quá muộn cho con tôi... mặc dù hóa ra nó nghĩ rằng đây là một món đồ chơi xoa dịu khá hay. Có điều gì đó rất thỏa mãn khi xoay các đai ốc trên bu-lông.

Mục tiêu của tôi cho điều này là:

• Tuân thủ quy định của Ủy ban An toàn Sản phẩm Tiêu dùng CFR 1501.4 và hướng dẫn liên quan
• Các ren lớn và tròn để cảm giác xúc giác tốt
• Tối thiểu các cạnh sắc
• Chứng minh ý tưởng mới của tôi về việc tạo ra các ren vít - đây là một bài tập trí tuệ thú vị mặc dù tôi kết luận rằng có những cách tốt hơn để tạo ra các ren trong OpenSCAD. Dù sao thì tệp nguồn sử dụng phương pháp mà tôi đã phát triển và tài liệu trong liên kết blog của tôi ở trên.

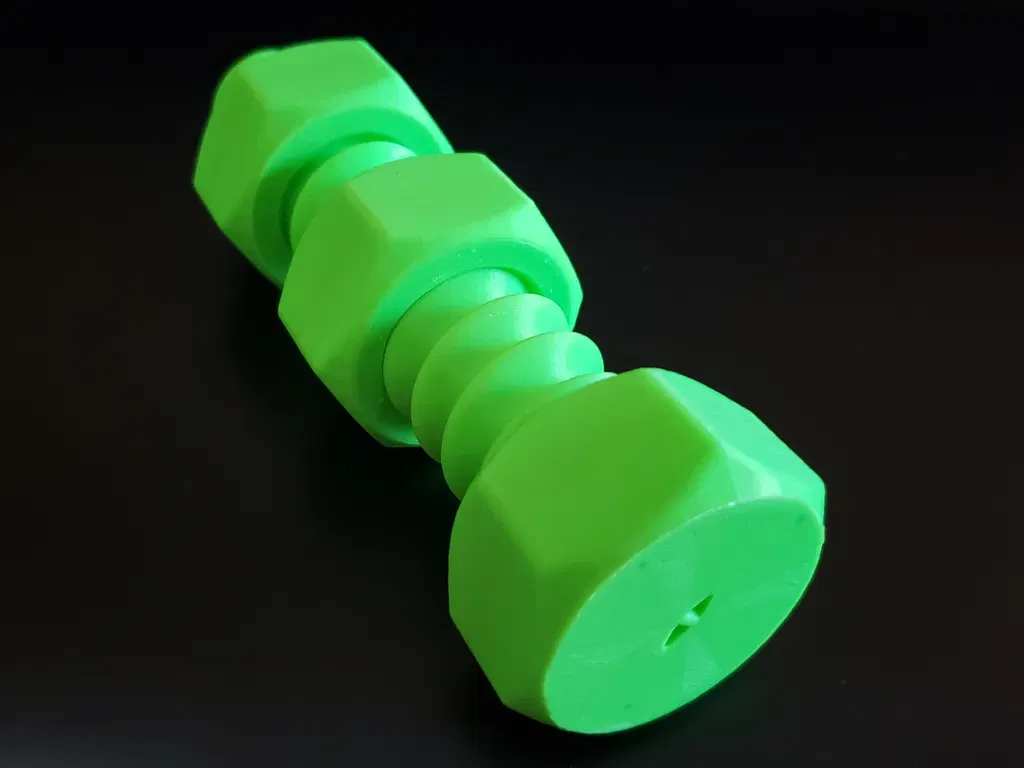

Tôi không thể tìm ra cách để loại bỏ tất cả các cạnh sắc trong OpenSCAD. Khi bạn cắt một ren vào một cái gì đó, nó sẽ để lại một cạnh ở đâu đó. Vì vậy, tôi đã đặt một lỗ mắt chìm nhỏ trên đầu bu-lông với ý định in nó bằng ABS và treo nó trong bể hơi acetone để làm nhạt bất kỳ cạnh nào. Tuy nhiên, chúng tôi không còn trẻ sơ sinh trong nhà nữa, vì vậy không cần thiết, và các cạnh hóa ra không sắc bén. Ngoài ra, các cạnh chủ yếu nằm trên các đai ốc, vì vậy các cạnh không bị lộ ra khi các đai ốc được gắn trên bu-lông.

Không phải là điều quan trọng, nhưng đầu bu lông lục giác và đai ốc lục giác và kích thước tuân theo kích thước ISO cho đường kính ren. Nó chỉ "trông" đúng, ngay cả với ren sinusoide không phải ISO.

Dự án này đại diện cho một số cột mốc đối với tôi:

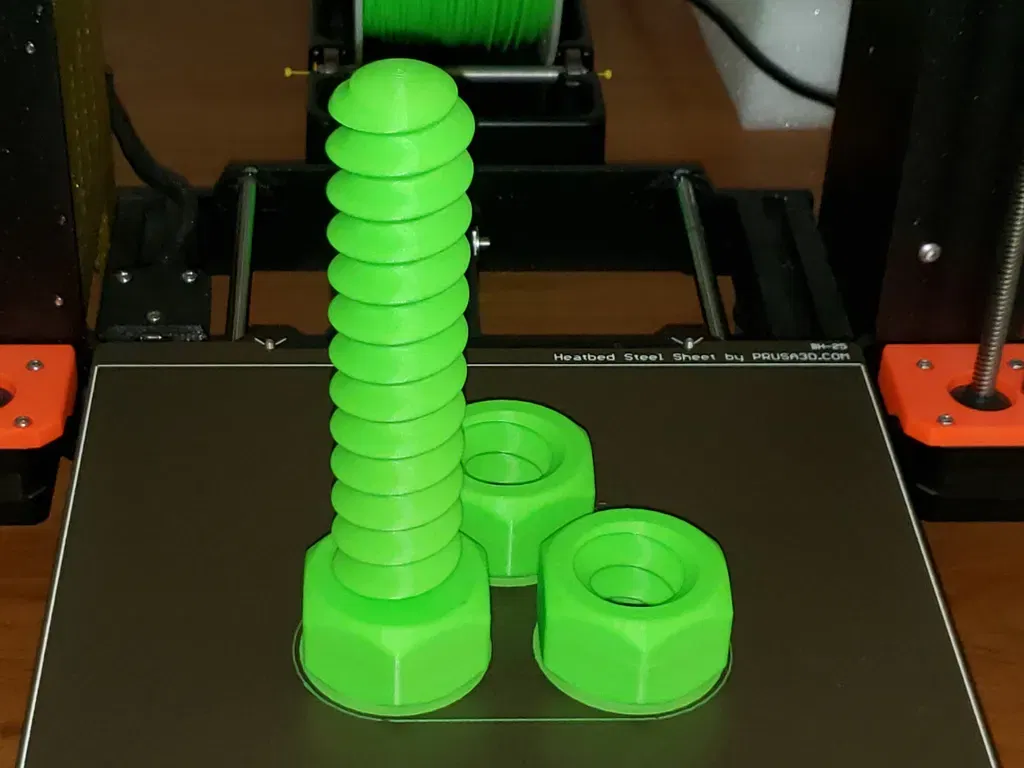

• Đây là vật thể cao nhất mà tôi từng in.
• Đây là bản in liên tục dài nhất mà tôi đã thực hiện; 14 giờ với chiều cao lớp 0,15mm. Tôi đã có nhiều dự án với tổng thời gian in nhiều hơn nhưng chúng đã được chia thành các công việc in riêng biệt.
• Đây là lần đầu tiên tôi in với ABS. Không có buồng kín nào cả. Nó in tốt nhưng mùi thì khó chịu.

Cài đặt in

Máy in: Prusa I3 MK3S

Hỗ trợ: Không

Độ phân giải: 0,15 mm lớp, 0,4 mm vòi phun

Tỷ lệ lấp đầy: 15% gyroid

Vật liệu in: ABS thông thường (bất kỳ vật liệu nào cũng được, có lẽ ngay cả vật liệu dẻo)

Ghi chú:

Tôi đề xuất độ dày tường từ 3 hoặc nhiều hơn các cạnh. Tôi cũng đã sử dụng một vành 5mm để đảm bảo các bộ phận không tách rời khỏi bàn in.

Cách tôi thiết kế điều này

Thiết kế trong OpenSCAD sau khi tìm ra một cách mới để tạo ra các ren từ một chồng các mặt cắt ngang của ren, được mô tả trong bài viết của tôi https://www.nablu.com/2020/01/new-approach-to-screw-threads-in.html - Các ren ISO có thể được tạo ra theo cách này, và tập lệnh bao gồm các hàm cho kích thước đầu bu lông lục giác và đai ốc.

Danh mục: Đồ chơi cơ khí
