Giá đỡ trục dẫn Z cho máy in 3D TRONXY XY-3 SE
Điều này làm giảm việc uốn cong trục chì do lực căng của vành đai đồng bộ hóa để duỗi thẳng trục chì nhiều hơn giá đỡ cổ phiếu.
Mô tả

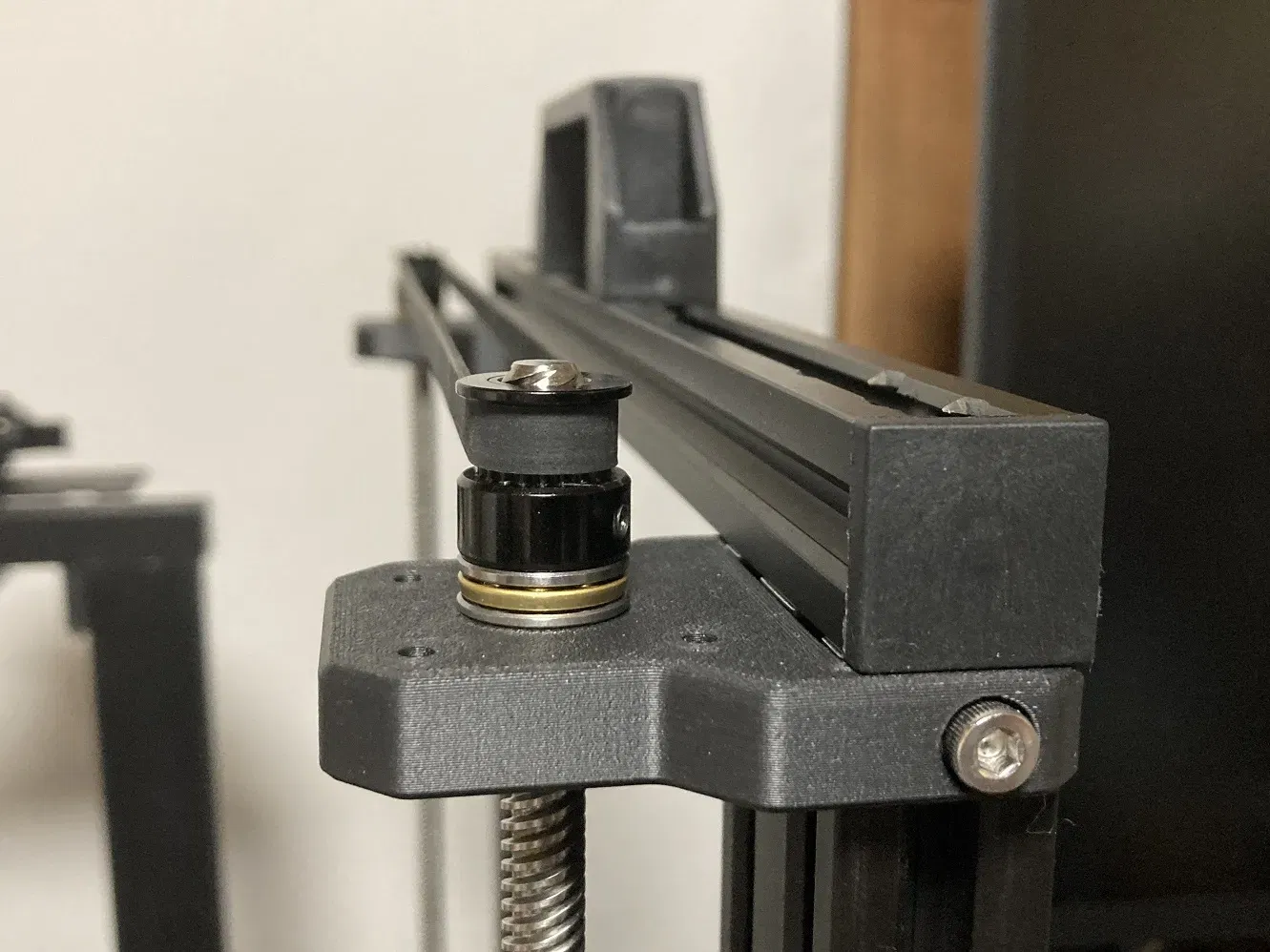

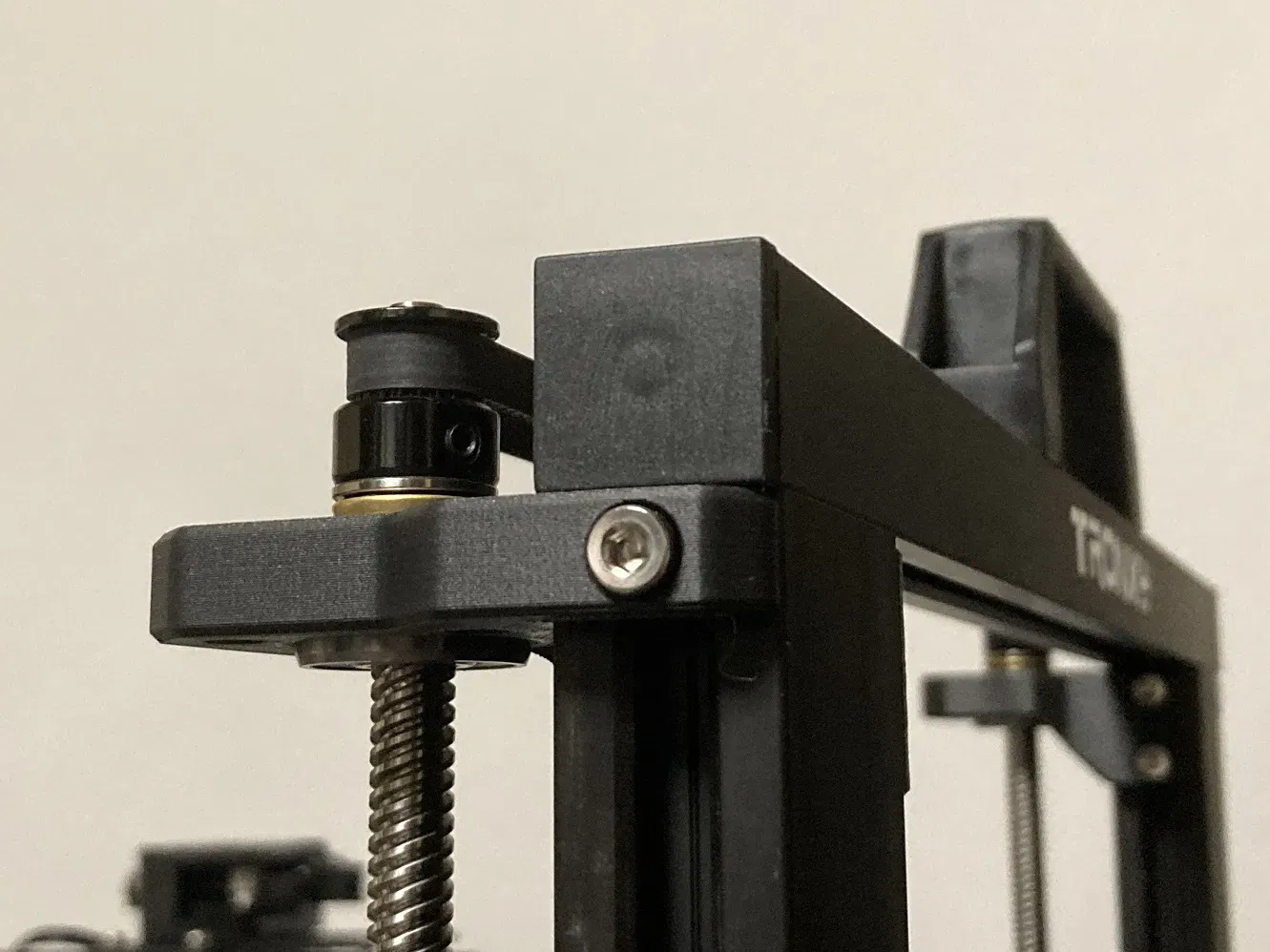

Giá đỡ trên của trục dẫn Z cho máy in 3D TRONXY XY-3 SE series. Điều này có hai vòng bi được gắn trên một thân rất cứng. Một cái là vòng bi bi cho tải trọng hướng kính, cái còn lại là vòng bi đẩy cho tải trọng trục. Bằng cách sử dụng hai vòng bi này để ngăn chặn việc uốn cong trục dẫn Z do căng thẳng của dây đai đồng bộ để làm thẳng trục dẫn nhiều hơn so với giá đỡ trên tiêu chuẩn. Và tải trọng trục tới động cơ bước Z có thể được giảm bớt nhờ vào vòng bi đẩy. #### BOM | Phần | Số lượng | |---|---| | Vòng bi 608-2RS hoặc 608ZZ (lắp ép vào giá đỡ từ dưới) | 2 | | Vòng bi đẩy F8-16 (đặt trực tiếp trên đỉnh giá đỡ) | 2 | | M4x10 | 6 | | T-nut M4 | 6 | #### Xem thêm Công cụ Căn chỉnh Trục Dẫn Z cho TRONXY XY-3 SE để căn chỉnh trục dẫn Z và động cơ bước. để ngăn chặn rung lắc do trục dẫn khi in.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
