Công Tắc Fidget Điều Chỉnh Được

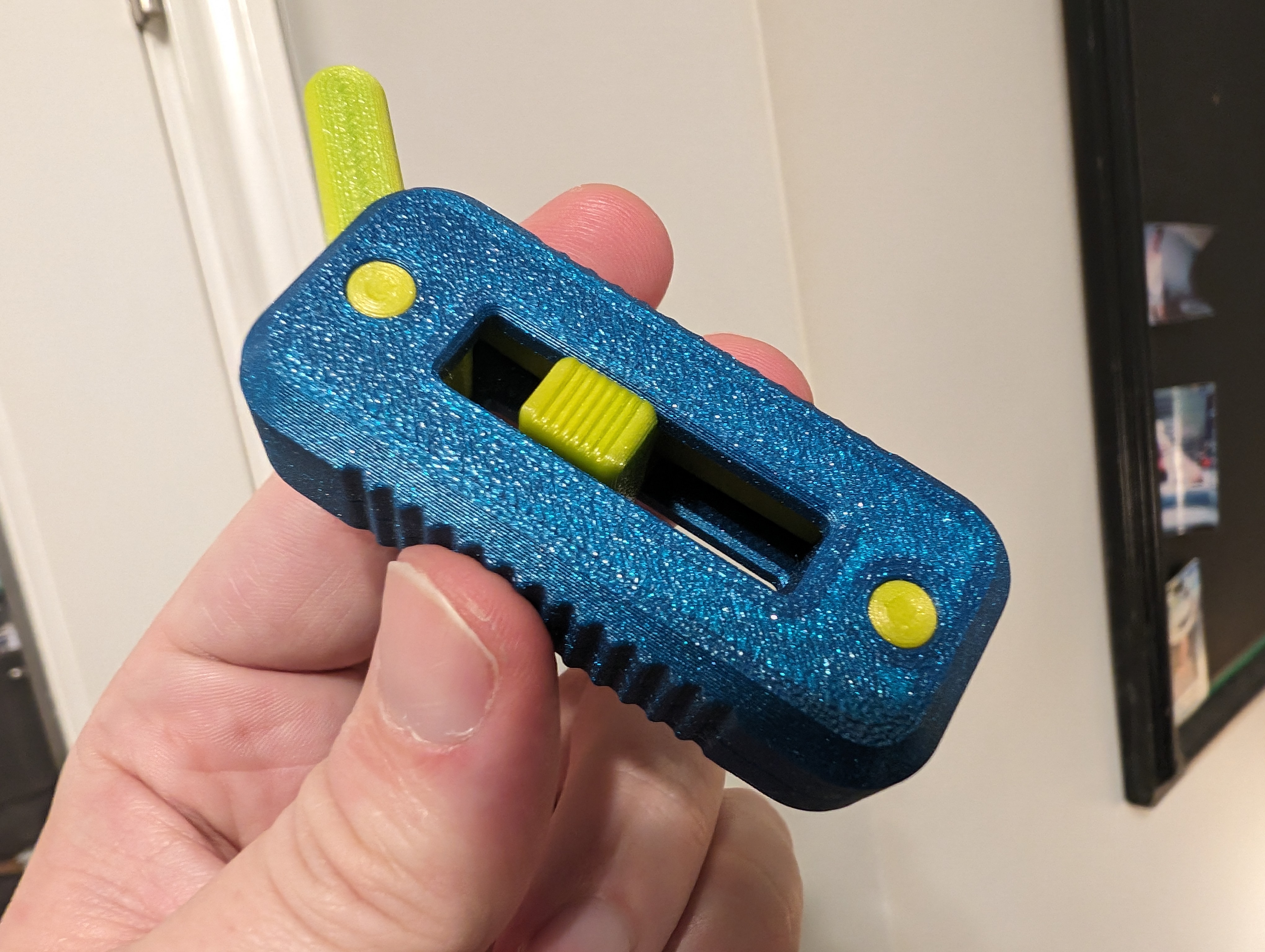

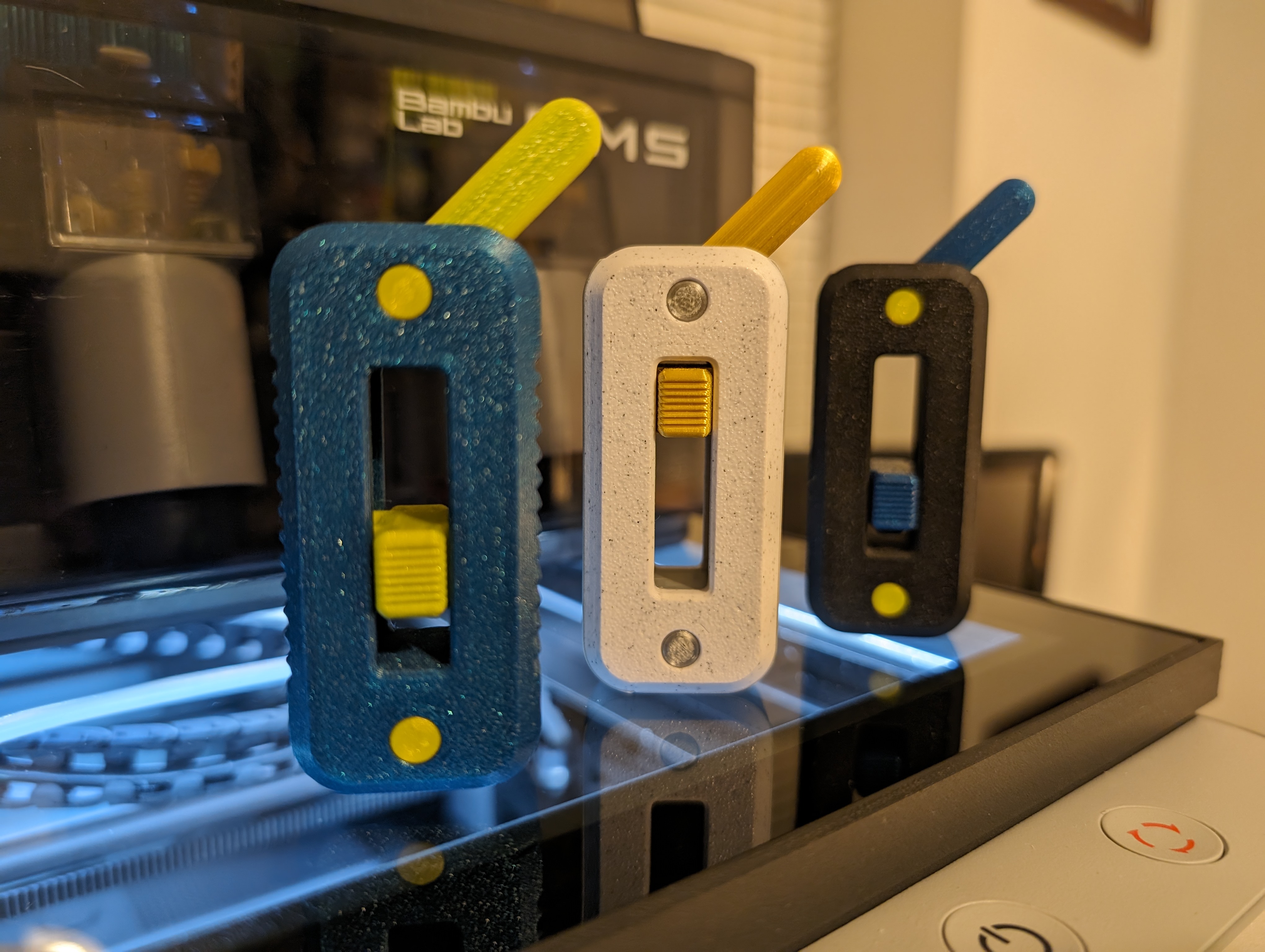

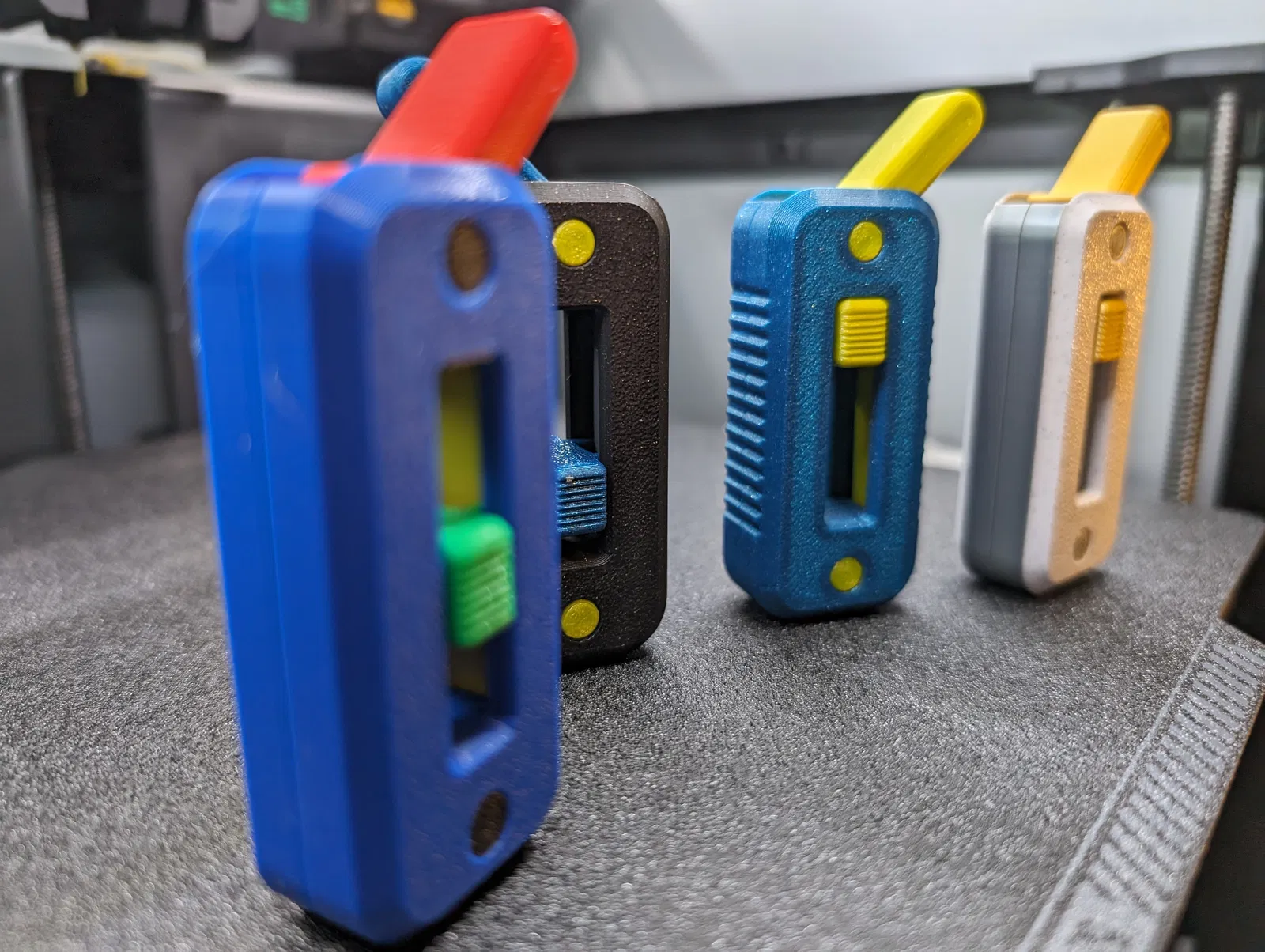

Sau khi thấy nhiều anh em gặp vấn đề với lò xo của mẫu fidget switch cũ, mình quyết định tạo ra một phiên bản mới cho phép anh em chỉnh độ căng của lò xo tùy thích. Có hôm anh em muốn tiếng click nhẹ nhàng, êm ái; có hôm anh em muốn tiếng click to, đanh thép - cái fidget này làm được hết! Mà còn có kiểu dáng công thái học hơn nữa! Muốn bán bản in của mẫu này hả? Ghé qua Câu Lạc Bộ In Ấn của mình! Cái công tắc nhỏ này chỉ có tám bộ phận thôi! Và cũng như cái công tắc cũ của mình, anh em cần in hai cái cho một số bộ phận. Phần thân công tắc cũng có hai tùy chọn, vì ai mà không thích có sự lựa chọn, đúng không? Nếu anh em đang tìm kiếm một cái fidget switch có ít bộ phận hơn, in nhanh hơn và tốn ít nhựa hơn, thì xem thử cái Print-in-Place Fidget Toggle Switch của mình nha. > ⚠ Chú ý nha, cao thủ! > > Đây là một bản in khó nhằn đó. Bản in này có vài chi tiết nhỏ không dùng được với brim. Những chi tiết này có độ bám dính với bàn in thấp, nên anh em cần bàn in phải thật hoàn hảo. Do các khe hở nhỏ trong bản in này, tốc độ dòng chảy (flow rate) của anh em cũng phải chuẩn chỉnh. Cuối cùng, nếu máy in của anh em có hiện tượng chân voi (elephant's foot) rõ rệt thì đừng hòng in được cái này. #### Cài đặt * Thiết kế cho đầu phun 0.4mm

• Chiều cao lớp in 0.16mm hoặc 0.2mm
• 3 lớp tường (walls)
• ≥5 lớp trên/dưới (top/bottom layers)
• 20% infill (nhưng nhiều hơn thì cảm giác đã hơn)

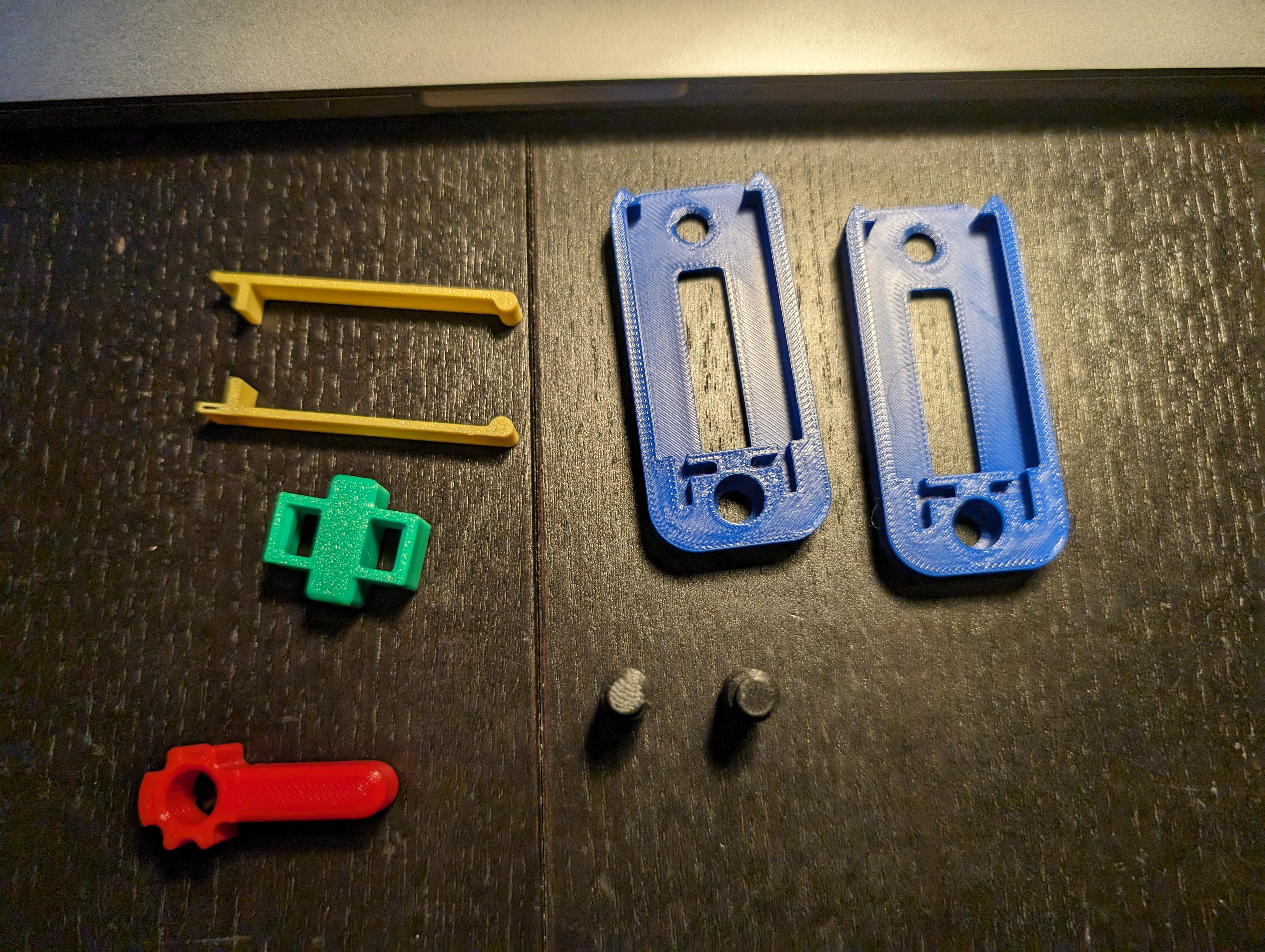

• Sử dụng Arachne slicer nếu có Tất cả các file đã được đặt đúng hướng để in. Không cần supports, nhưng brim sẽ giúp ích khi in các chốt (pegs). Mình không khuyến khích dùng brim cho các lò xo vì rất khó gỡ và bất kỳ phần dư nào của brim cũng sẽ ảnh hưởng đến hoạt động của công tắc. #### Cần in gì | Bộ phận | Số lượng | Ghi chú |---|---|---| | Thân (Body) | 2 | Có hai tùy chọn: trơn hoặc có gai; in hai cái cùng loại | Chốt (Peg) | 2 | Brim giúp ích ở đây! | Lò xo (Spring) | 2 | Đừng dùng brim cho cái này nha! | Thanh trượt (Toggle) | 1 | | Khung trượt (Slider) | 1 | Ưu tiên chiều cao lớp in thấp hơn: 0.16mm hoặc 0.12mm #### Lắp ráp 7 ảnh cuối cho thấy quy trình lắp ráp. 1. Kiểm tra bản in: Đặt khung trượt vào giữa hai nửa thân máy và kiểm tra xem khung trượt có di chuyển trơn tru không. Sau đó, đặt một chốt vào thanh trượt và kiểm tra xem thanh trượt có xoay tự do không.

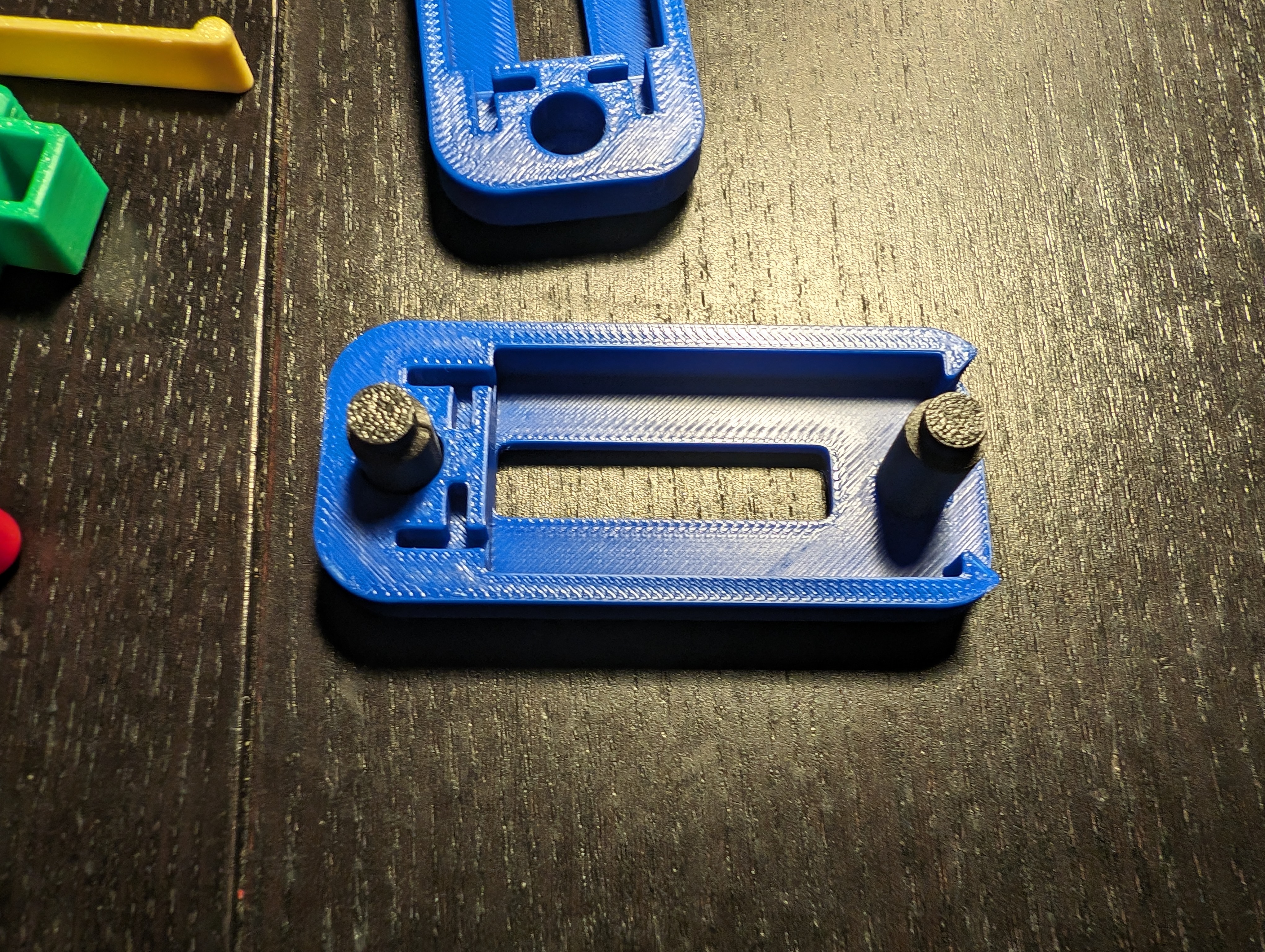

2. Lắp cả hai chốt vào một nửa thân máy. Chúng sẽ rất khít (cố ý làm vậy đó!!!). Nếu chốt không vừa, anh em có thể cần in lại chúng với tỷ lệ X và Y giảm 0.2 đến 0.4% (99.8 đến 99.6%).

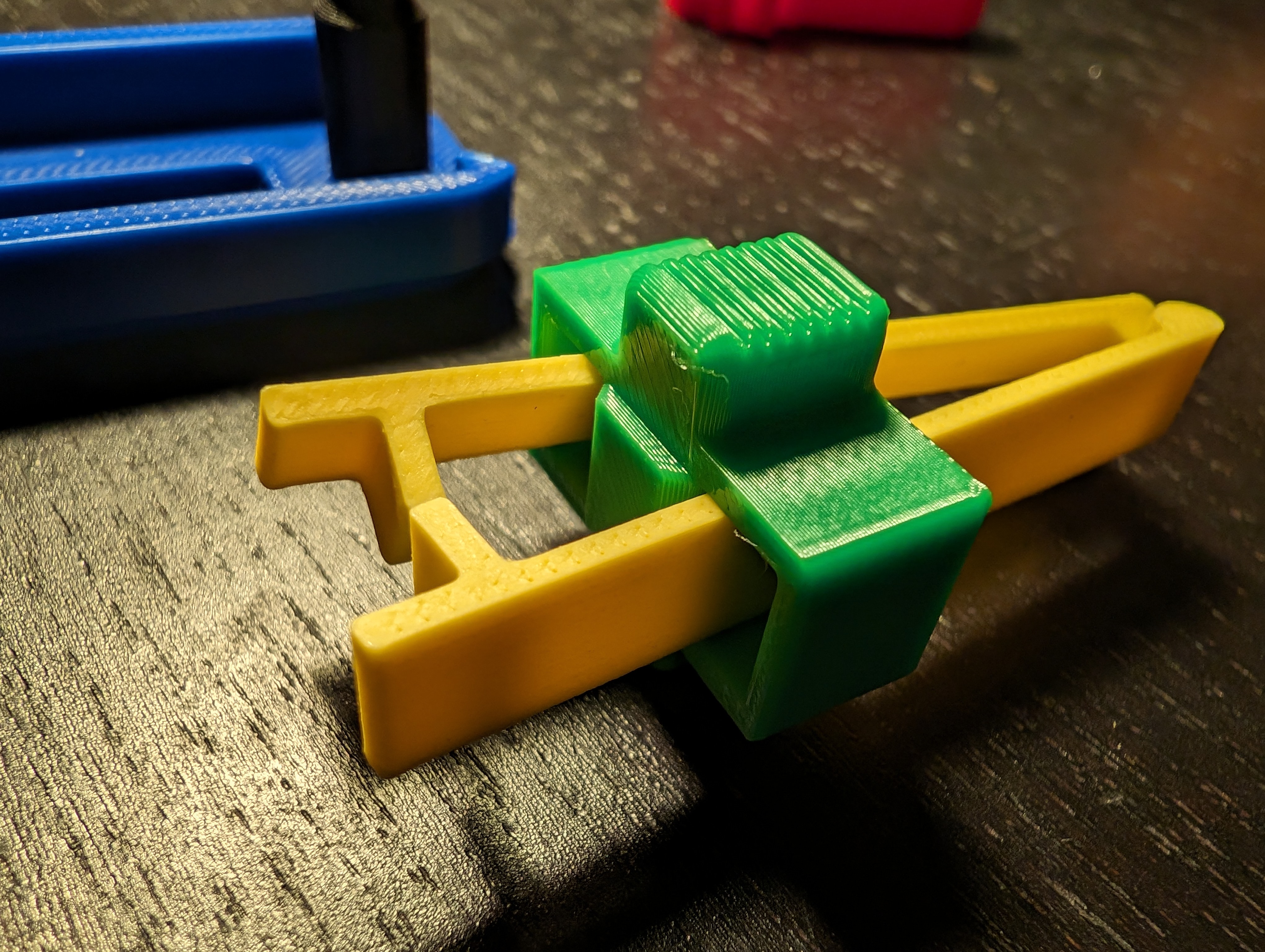

3. Đặt các lò xo vào khung trượt và kiểm tra hướng: các "cánh" của lò xo phải hướng về phía nhau, và cái "gờ" trên khung trượt phải hướng về phía các cánh.

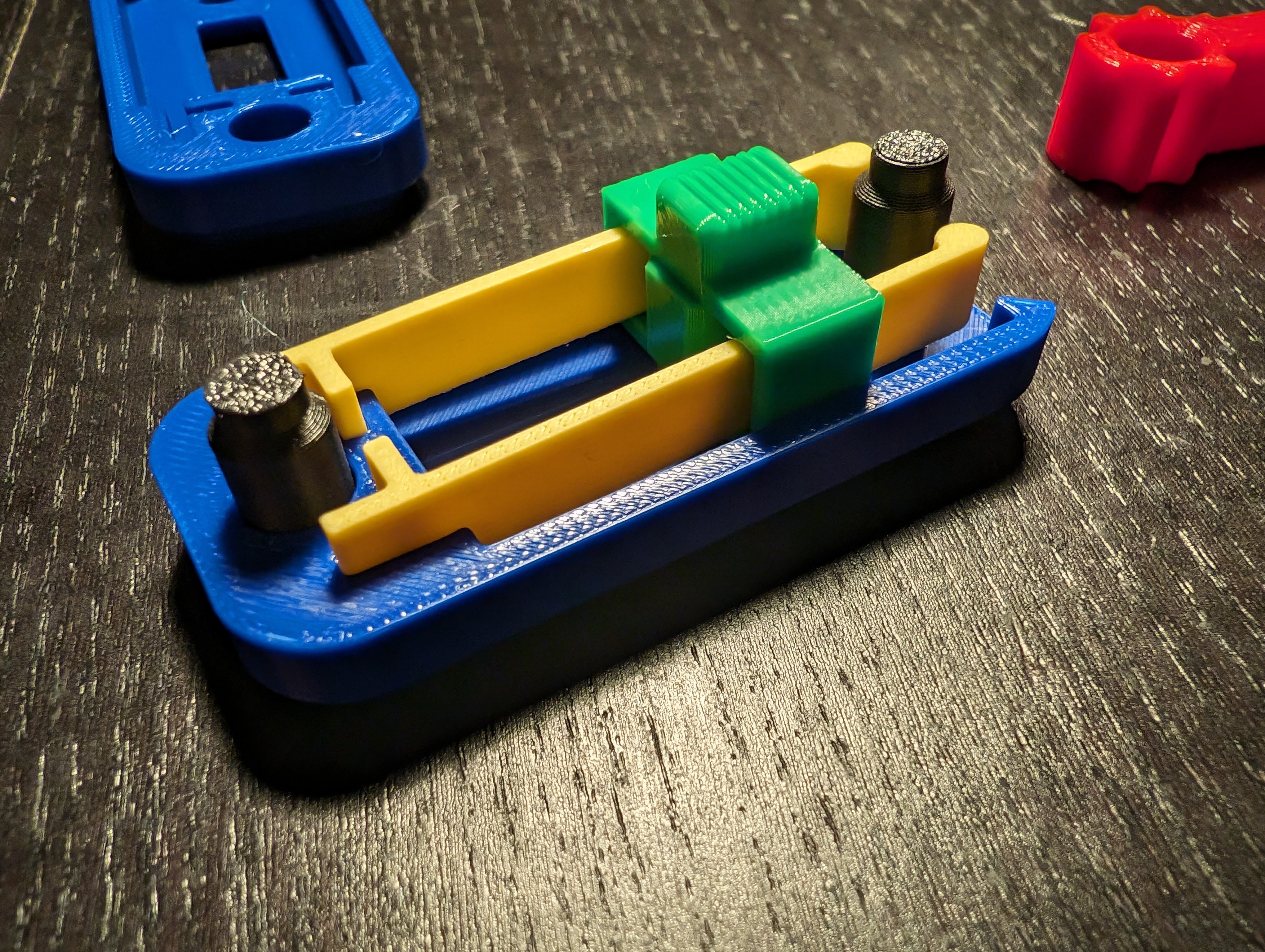

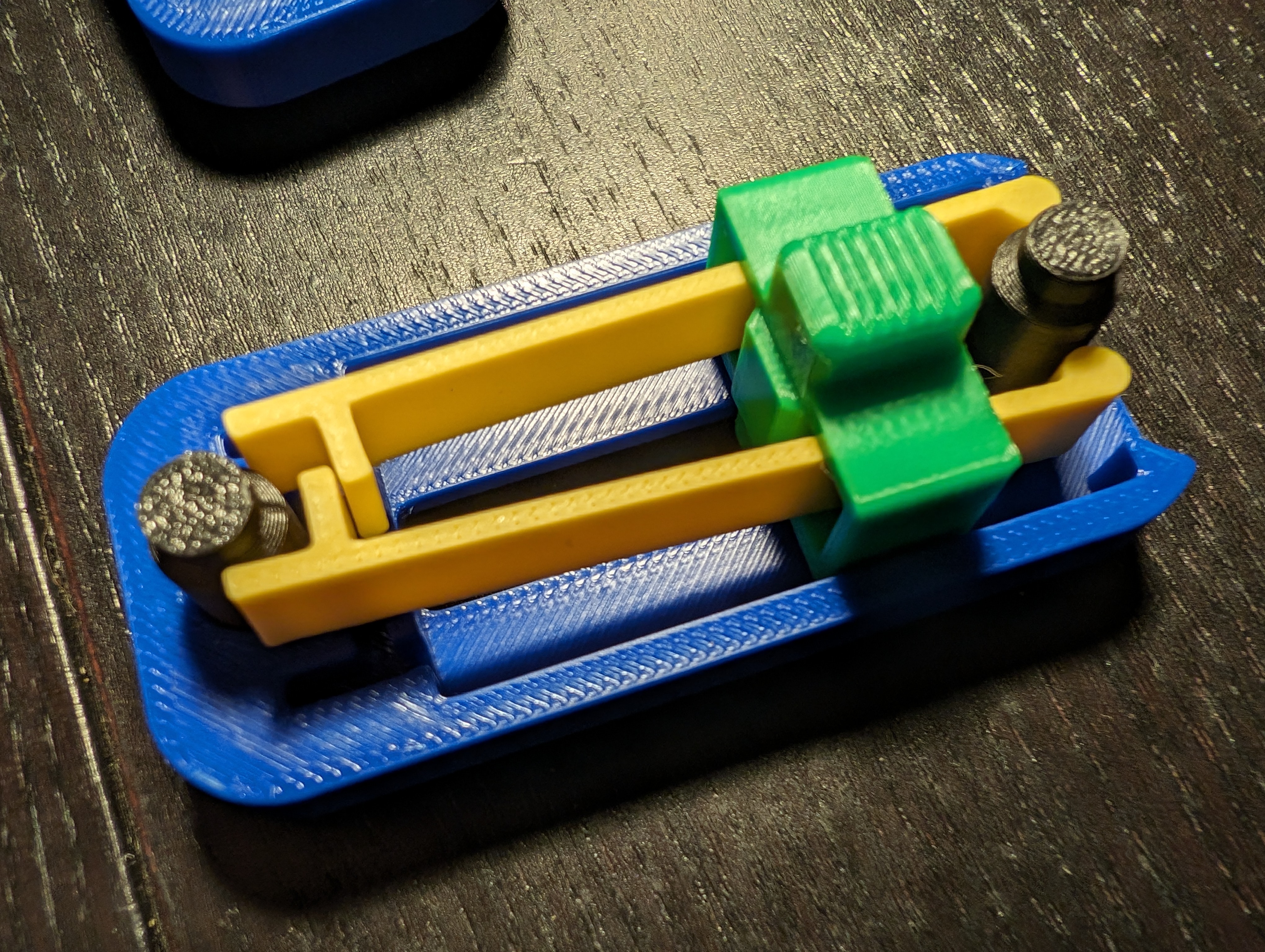

4. Di chuyển khung trượt về phía các đầu tròn của lò xo và cẩn thận ấn lò xo vào nửa thân máy từ bước 2. Lò xo phải song song với đáy của thân máy.

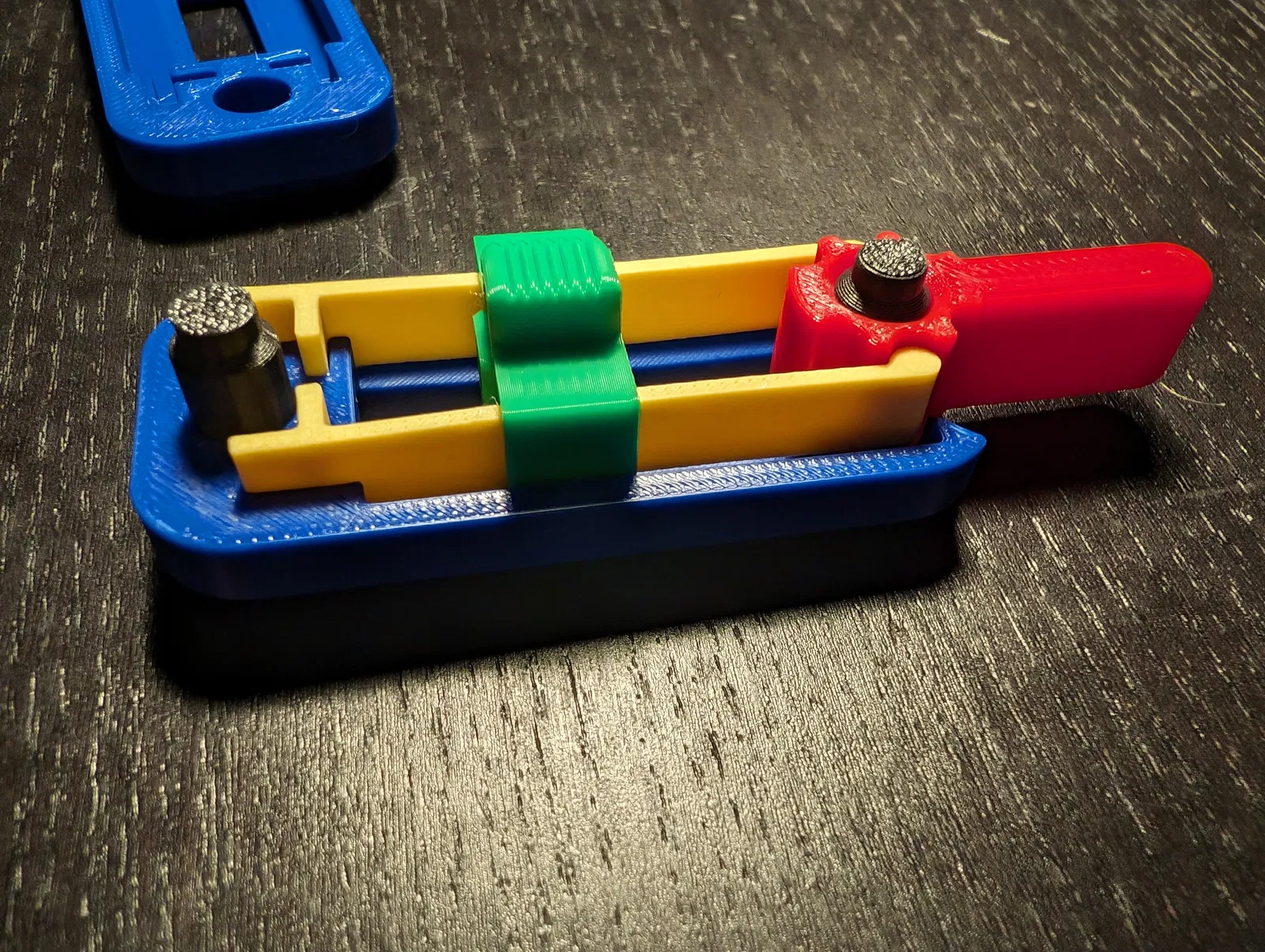

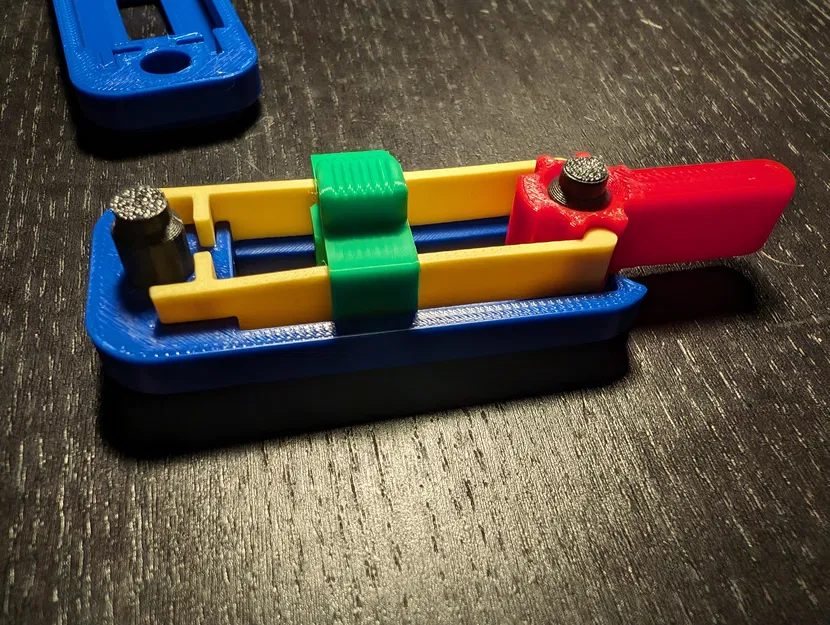

5. Di chuyển khung trượt ra xa các đầu tròn và luồn thanh trượt vào chốt. Dùng ngón tay để tách các lò xo ra cho dễ lắp.

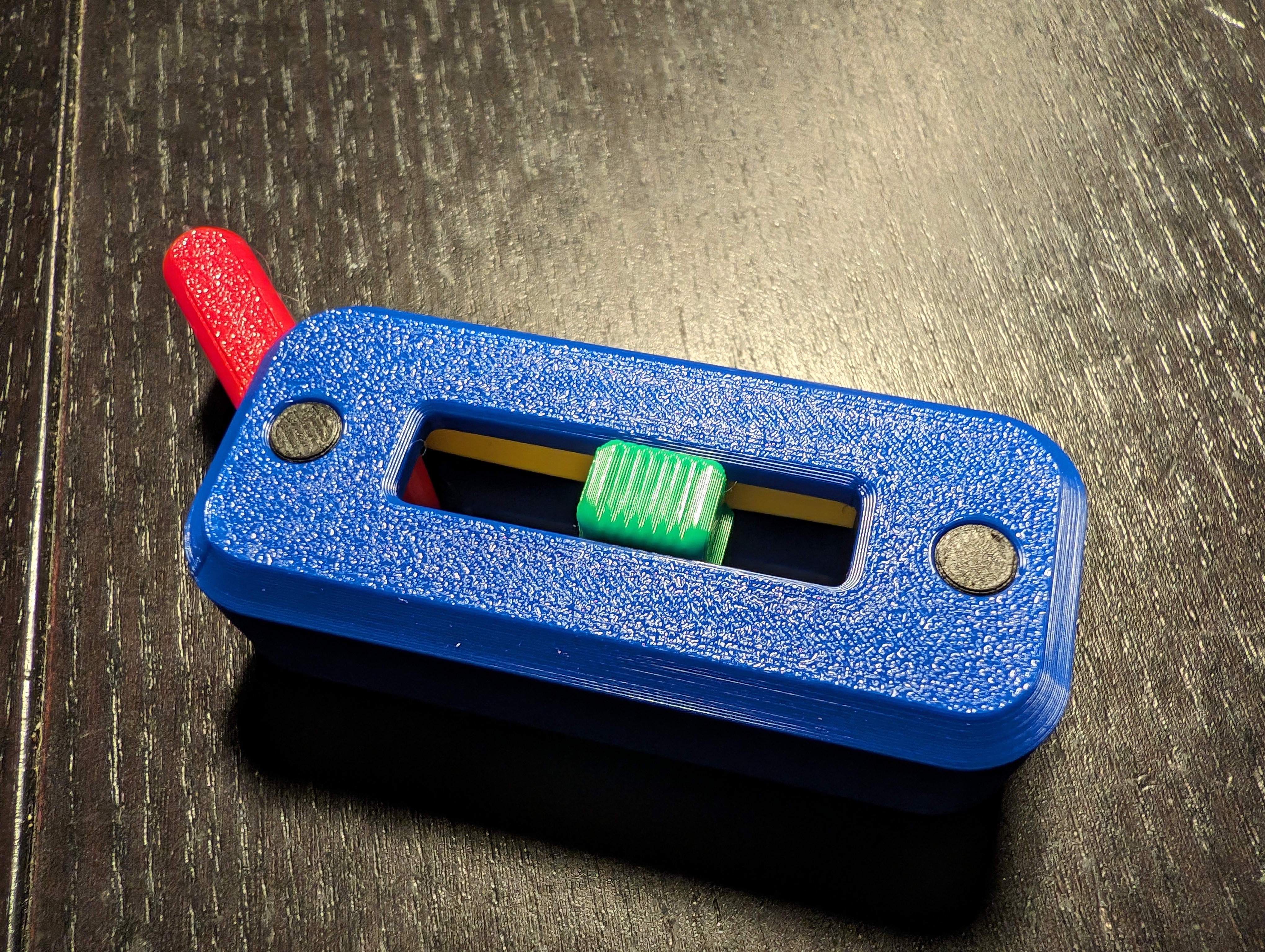

6. Kiểm tra chuyển động của khung trượt và thanh trượt. Nếu mọi thứ ổn, đặt nửa thân máy còn lại lên trên và ấn hai nửa thân máy lại với nhau. Đảm bảo các lò xo được đặt đúng vào các rãnh tương ứng.
7. Xong rồi đó! Bấm đã tay thôi! #### Mẹo hay * Công tắc này không được thiết kế để tháo rời, nên chúc may mắn với việc đó.

• Một giọt chất bôi trơn giữa thanh trượt và chốt hoạt động rất tốt tùy thuộc vào loại nhựa in của anh em.
• Một lượng nhỏ sáp ong thoa bên ngoài lò xo sẽ giúp ích nếu anh em thấy khung trượt khó di chuyển. Nhưng, khung trượt có thể bị dịch chuyển trong một số lần bấm mạnh.
• Các chốt cần một lực nhất định để lắp vào, nhưng chúng có nhiệm vụ giữ công tắc lại với nhau. Không bộ phận nào khác (ví dụ: lò xo) cần dùng lực đáng kể.

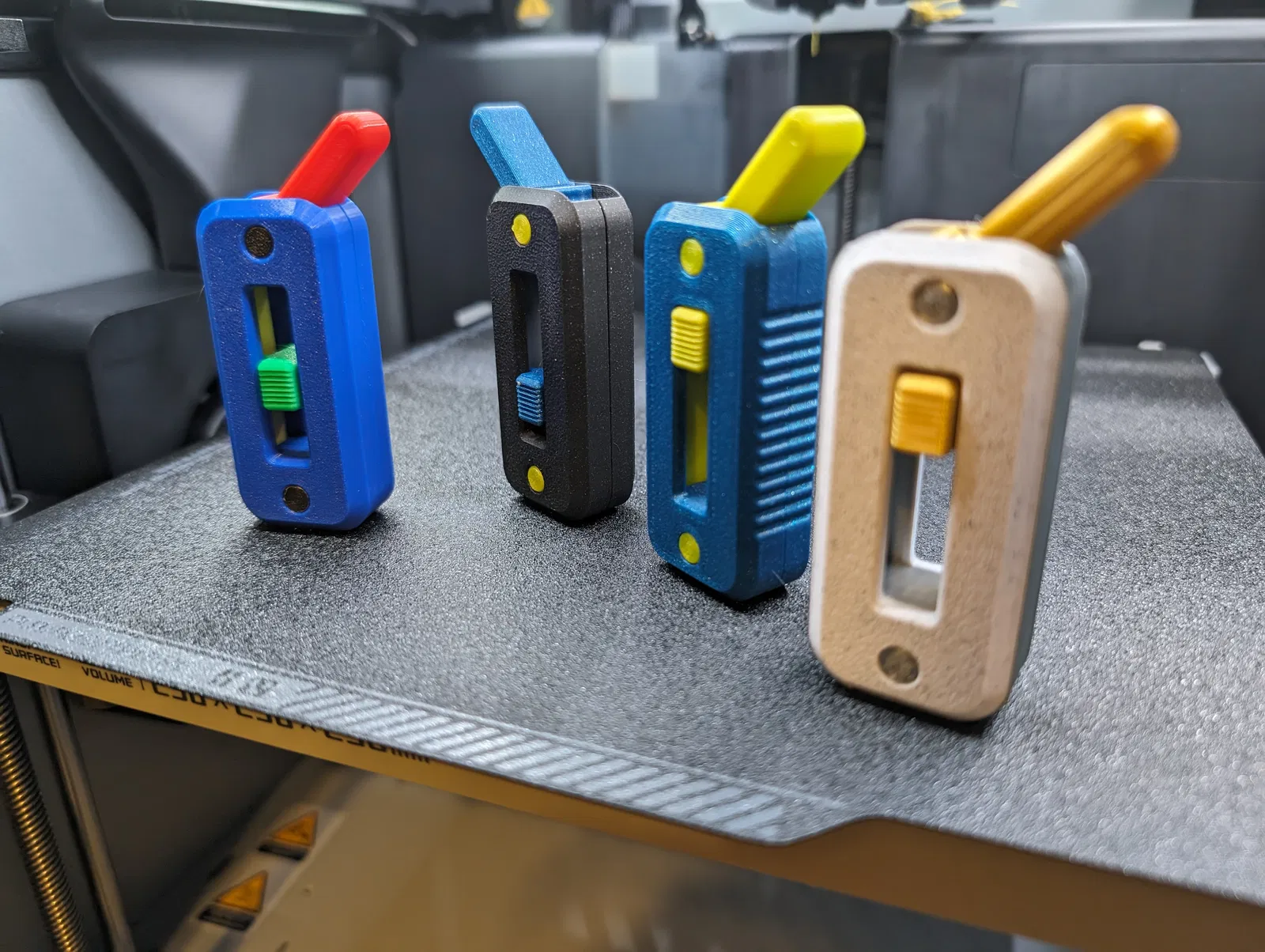

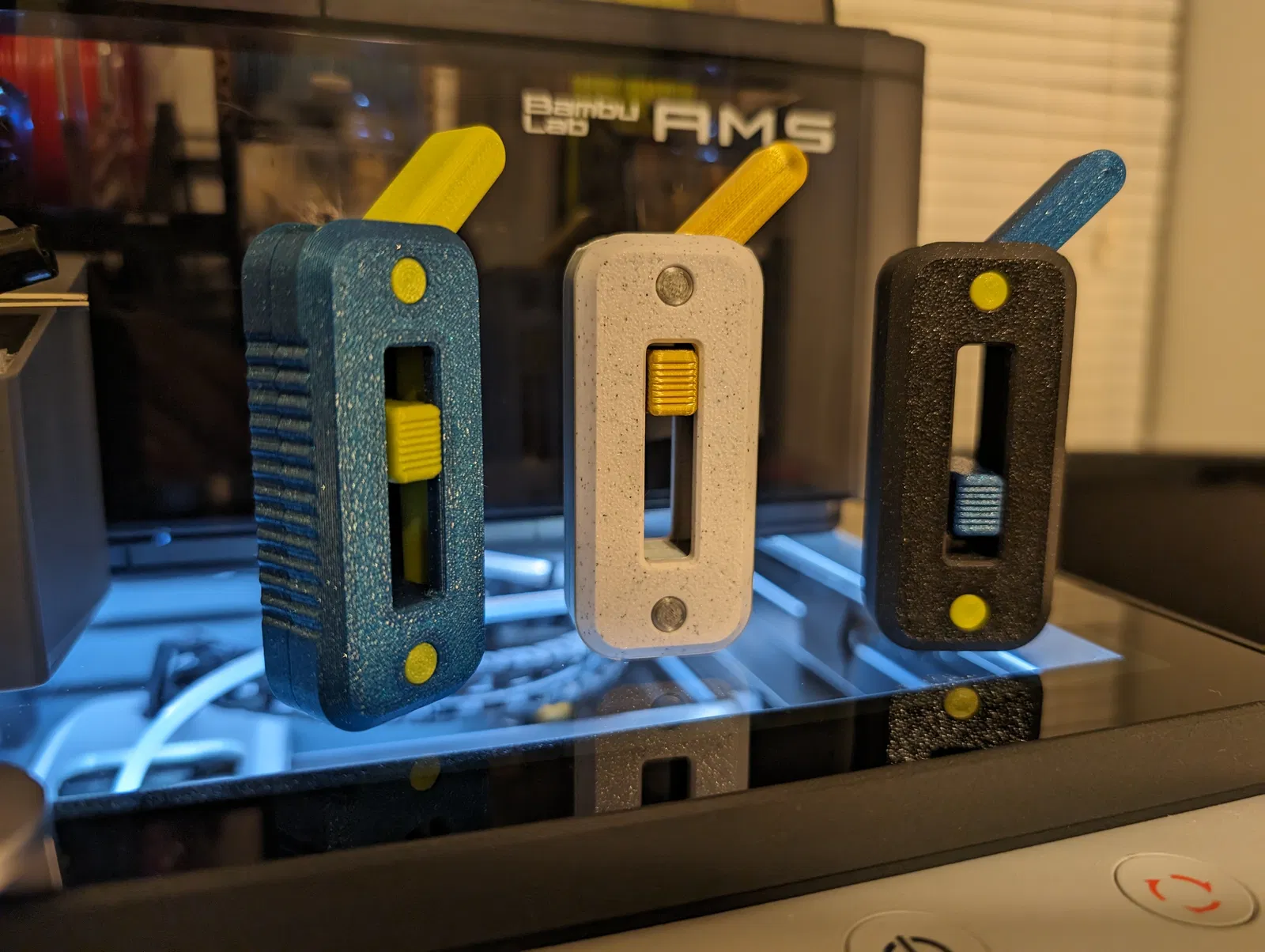

• Nếu anh em đang dùng AMS, hãy chọn "Others > Print sequence > By object" để nhanh chóng in tất cả các bộ phận trên một bàn in trong khi sử dụng các loại nhựa khác nhau! Nếu anh em in thử cái công tắc này, nhớ đăng ảnh làm nhé: Mình rất thích xem các kiểu kết hợp màu sắc sáng tạo của anh em!
