Giá đỡ LCD Ngoài cho PRUSA (Thùng LACK) - V2

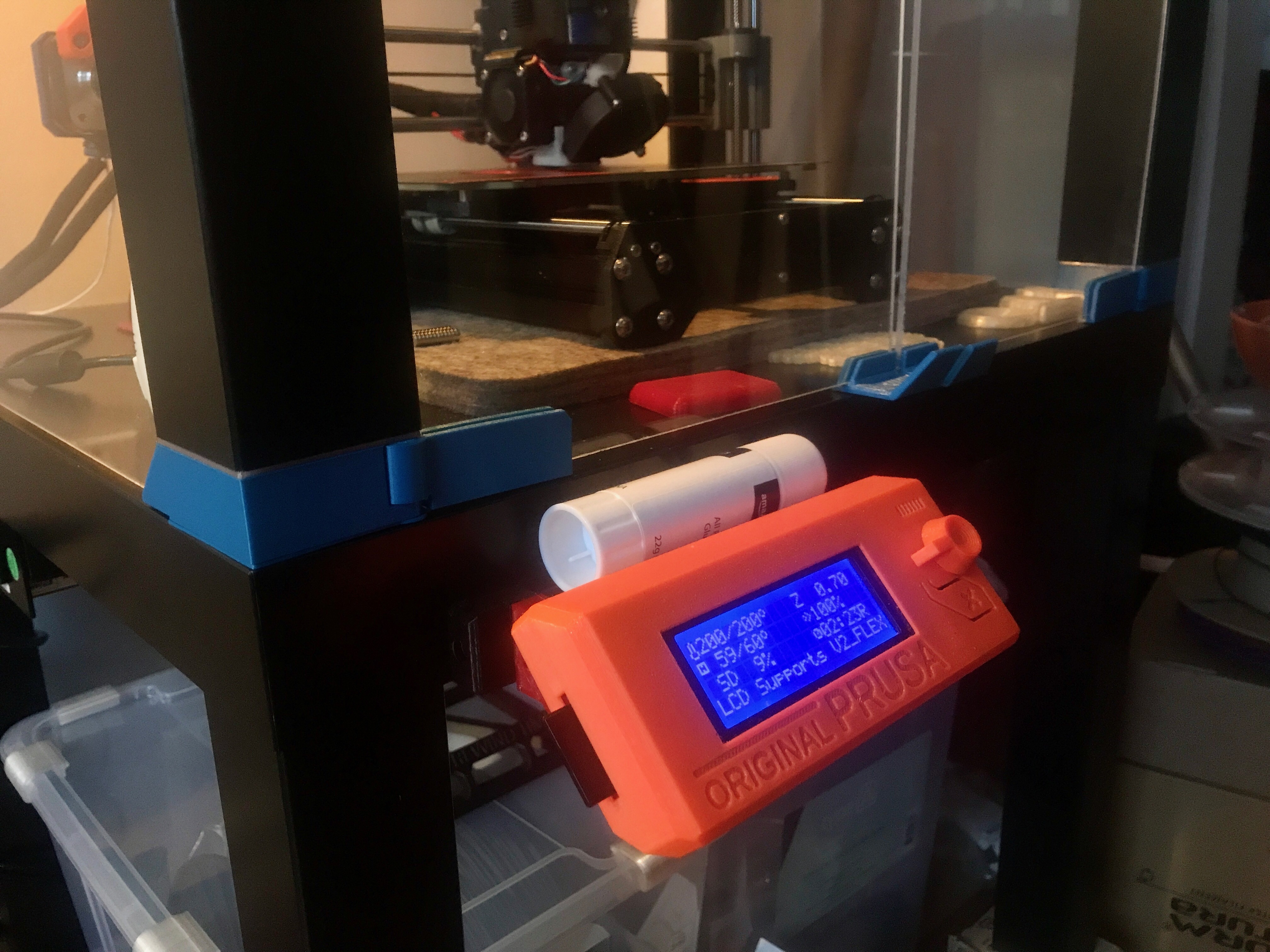

Đây là bản chỉnh sửa dựa trên một số ý tưởng tôi tìm thấy để di chuyển màn hình LCD ra bên ngoài thùng máy cho PRUSA Mk3s. Bản chỉnh sửa cụ thể này cho phép sử dụng các ngàm LCD gốc mà không cần sửa đổi hay in lại chúng.

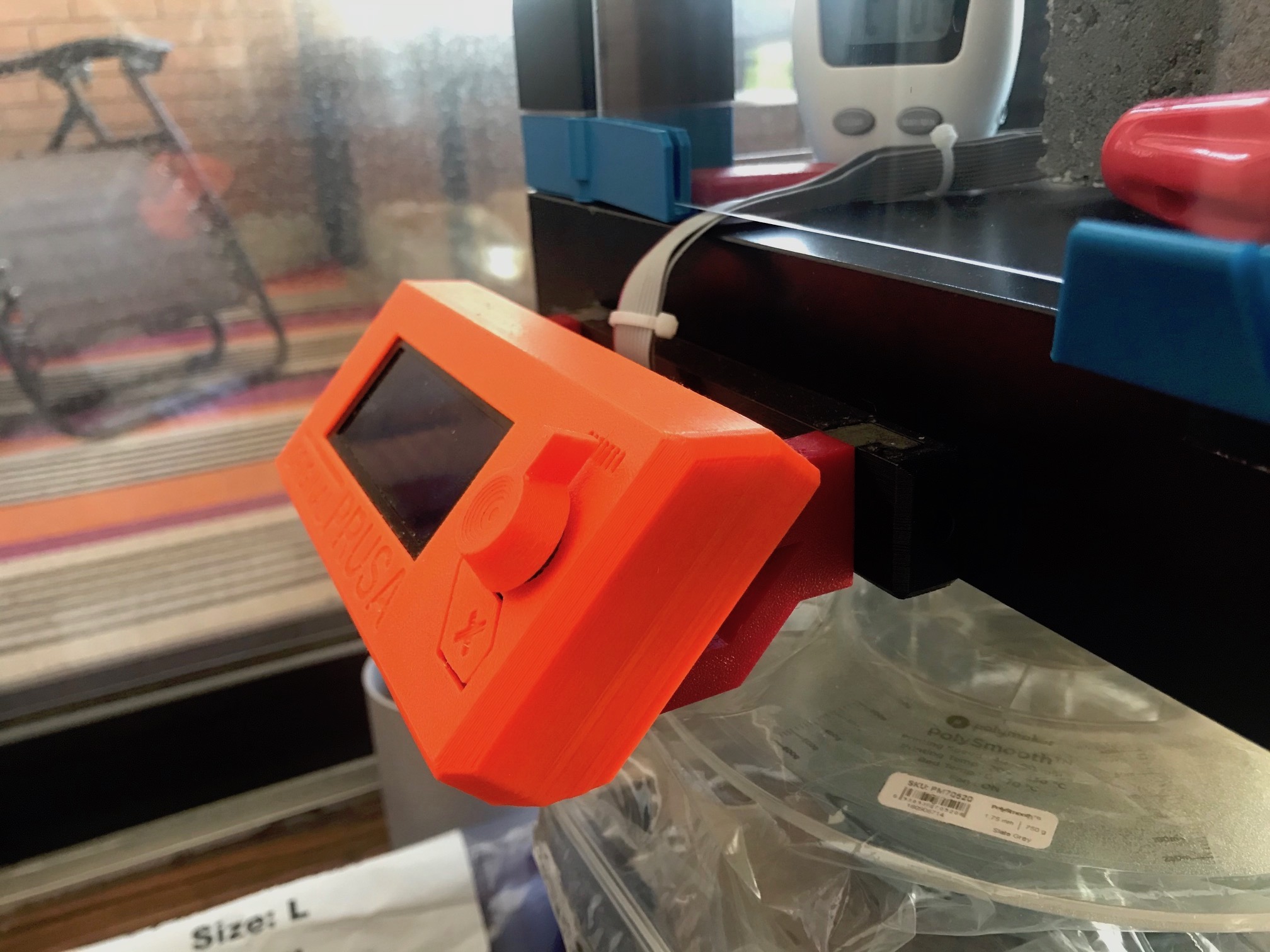

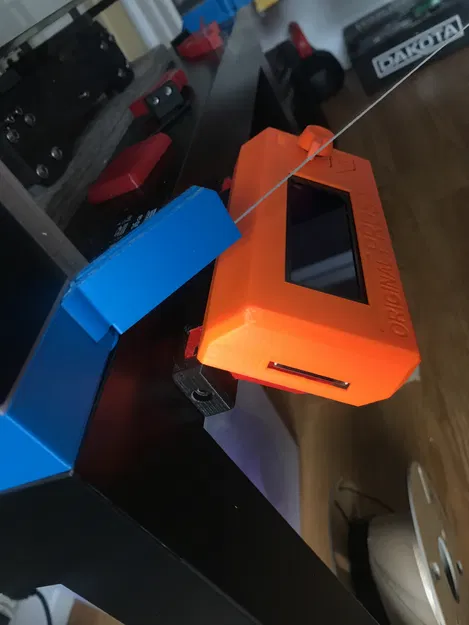

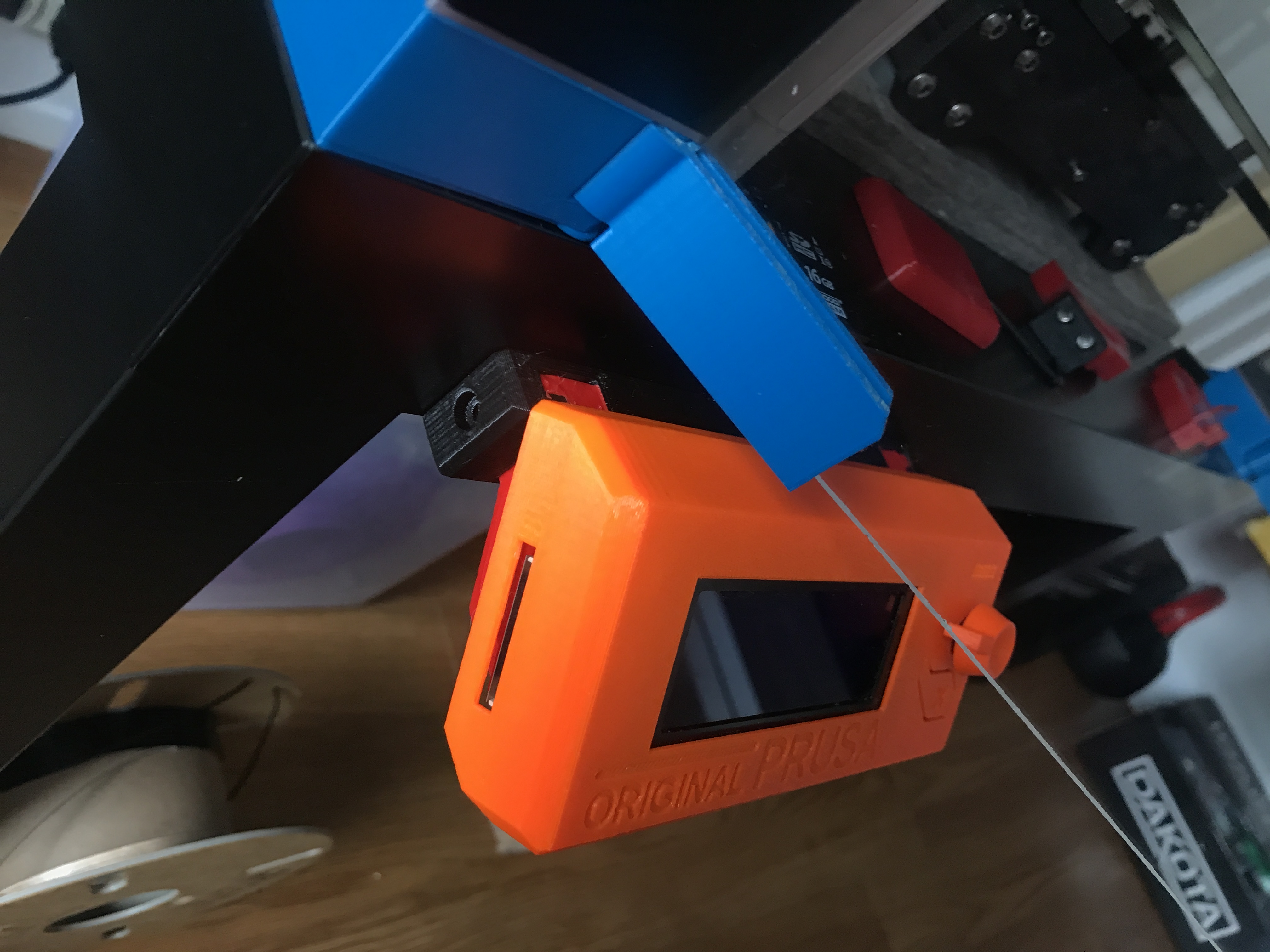

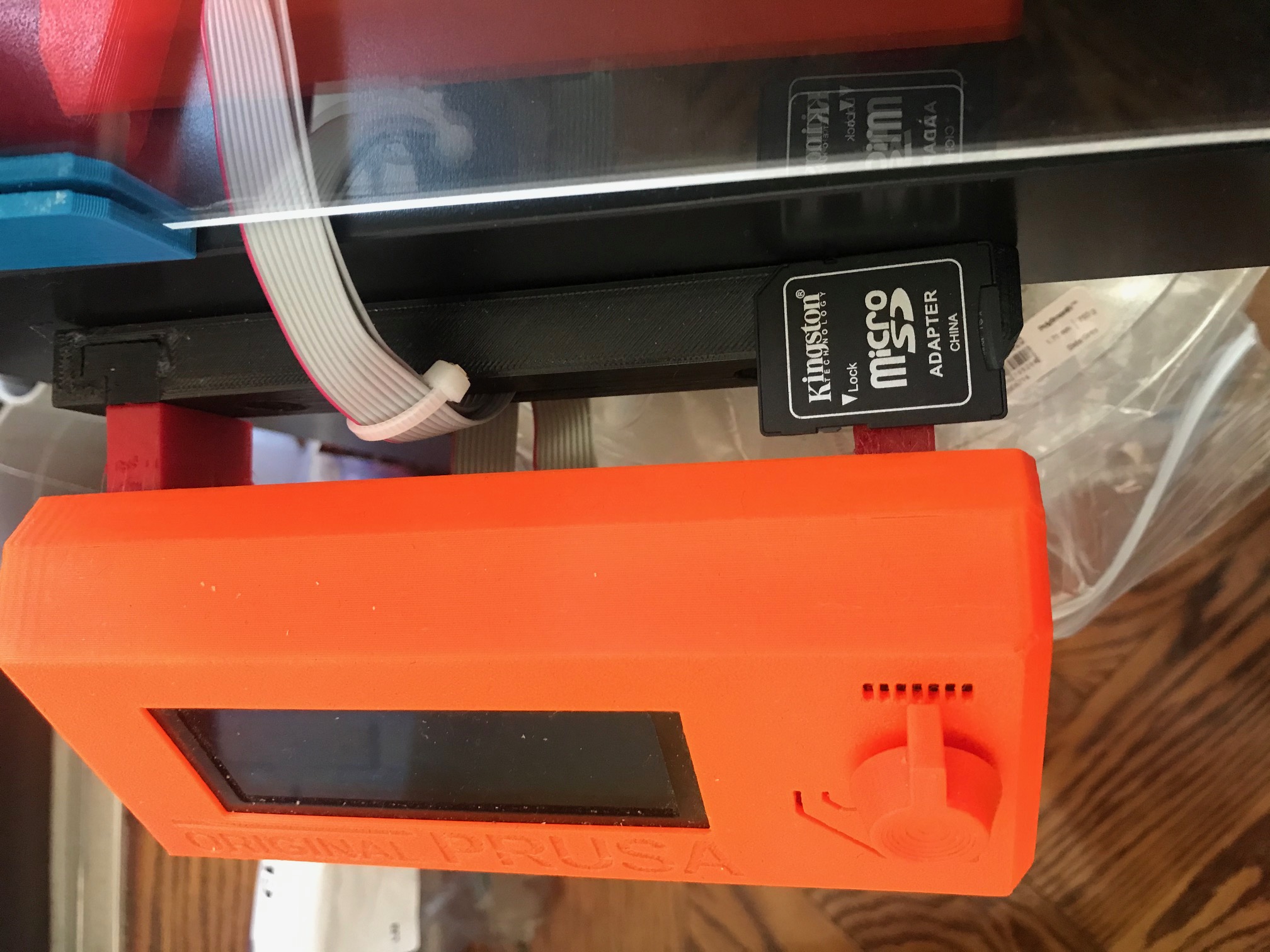

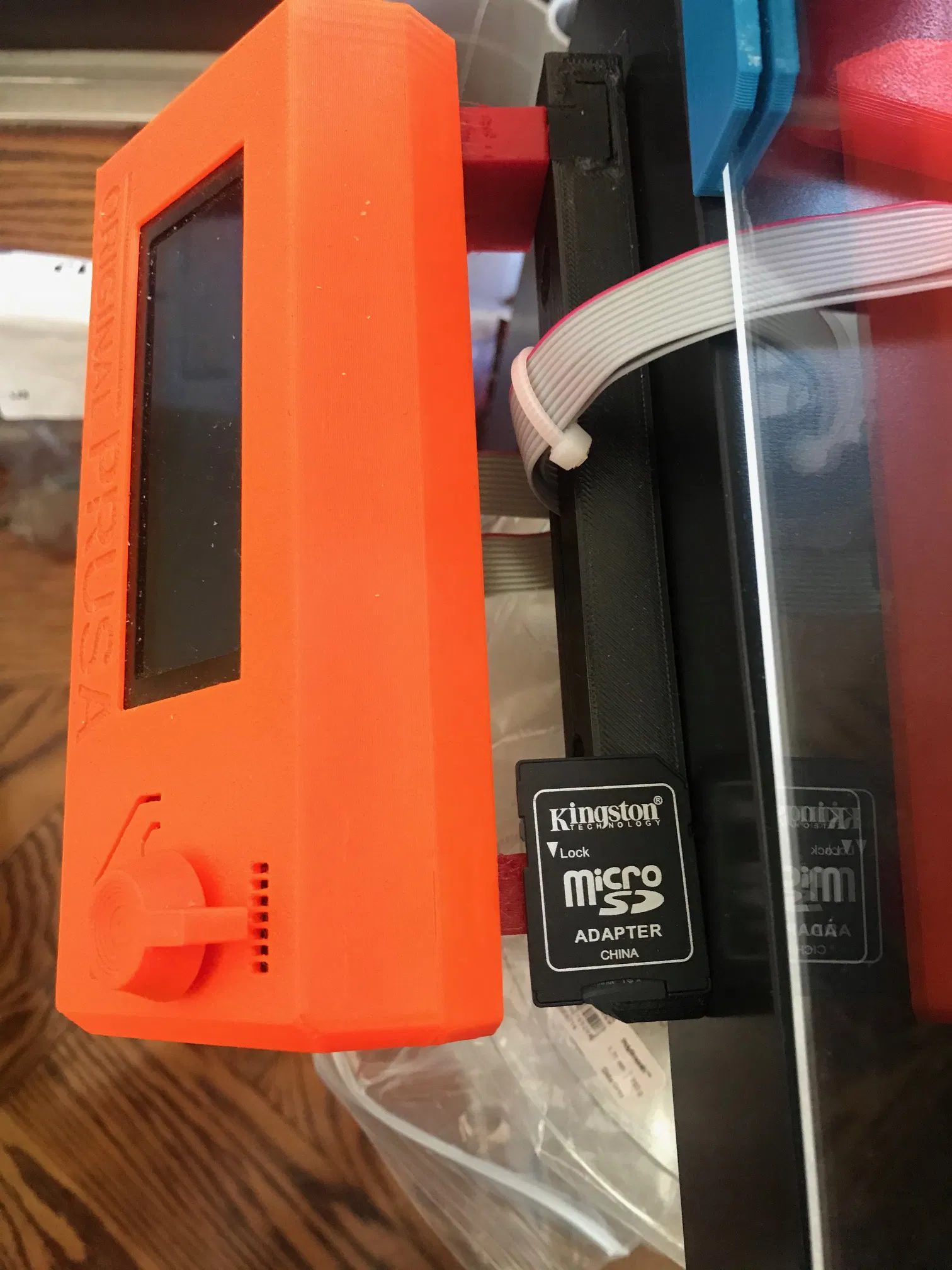

Một nhược điểm của việc sử dụng ngàm gốc là có một khoảng trống lớn hơn giữa thùng máy và màn hình LCD (~ 1 chiều rộng thẻ SD, hoặc đủ để đặt cây keo), xem hình đính kèm. Tôi vẫn chưa làm phần cắt để luồn dây nguồn và dây LCD nhưng tôi thấy có đủ dây cáp dự phòng nếu bạn muốn tùy chỉnh vị trí lắp đặt một chút.

Động lực chính cho việc này là tôi đã in sẵn các ngàm TPU cho bộ điều khiển LCD để giảm rung và thật lãng phí nếu bỏ đi khi chúng hoạt động tốt như vậy.

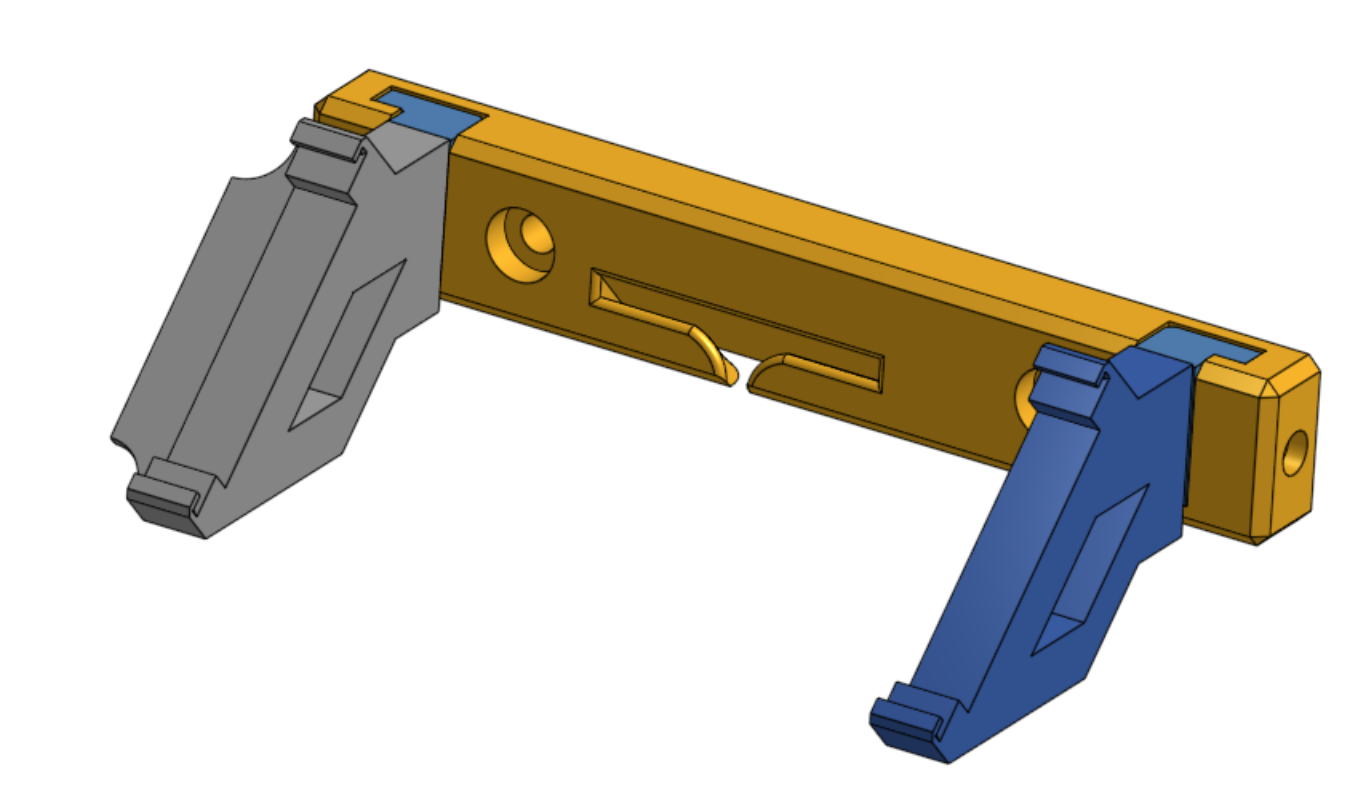

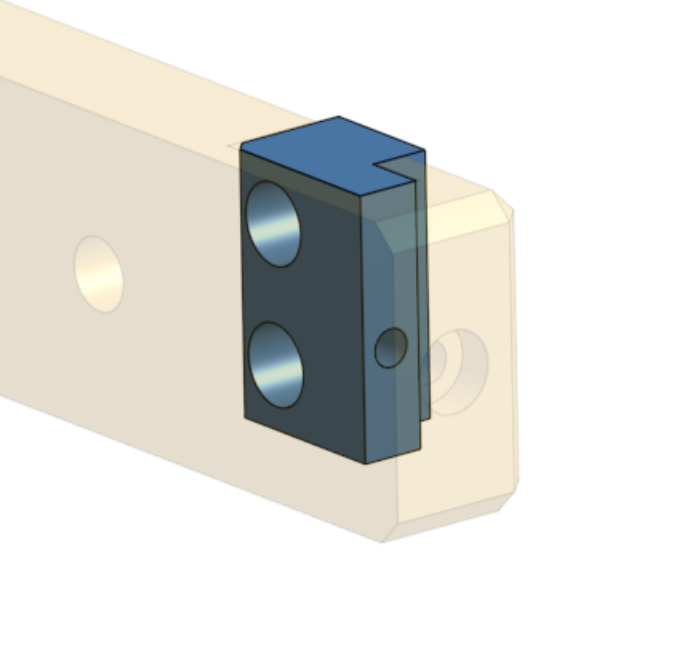

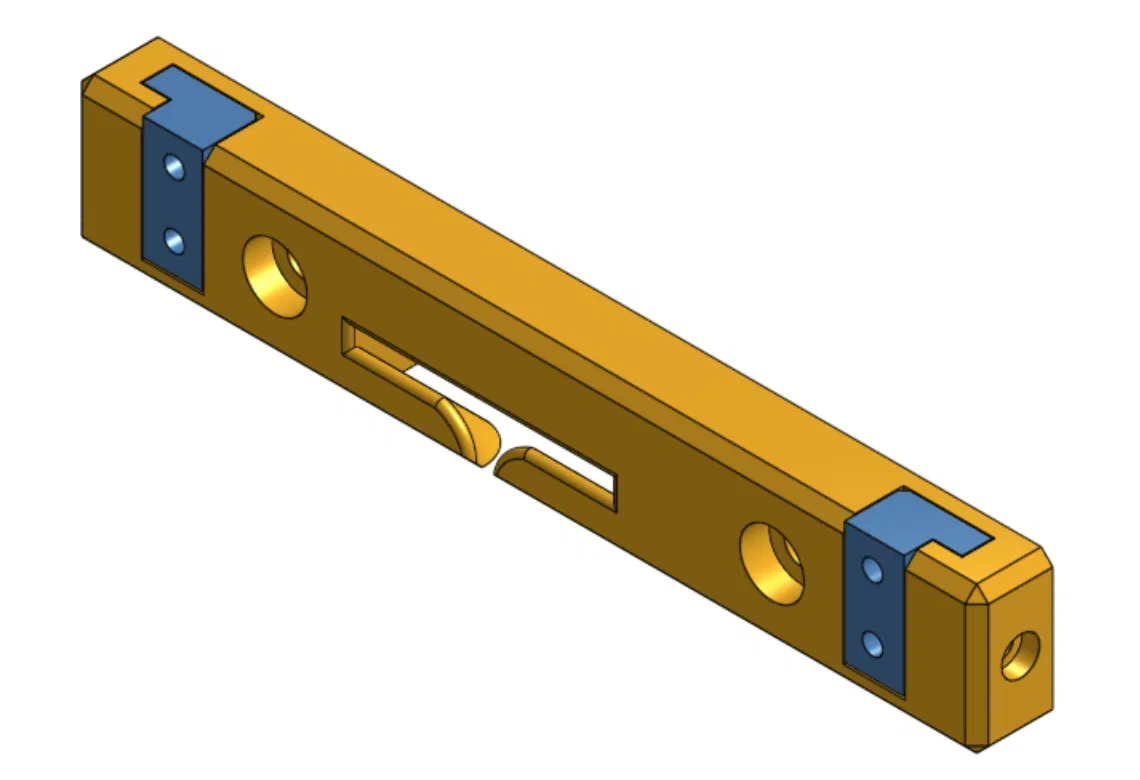

Các đai ốc/bu lông gốc được sử dụng để cố định ngàm LCD. Tôi đã dùng hai vít gỗ để gắn cái này vào thùng máy LACK và các lỗ được cung cấp cho phép vít có đầu 11 [mm] và đường kính ren tối đa là 5.8 [mm]. Tệp STEP được cung cấp nếu bạn muốn tùy chỉnh.

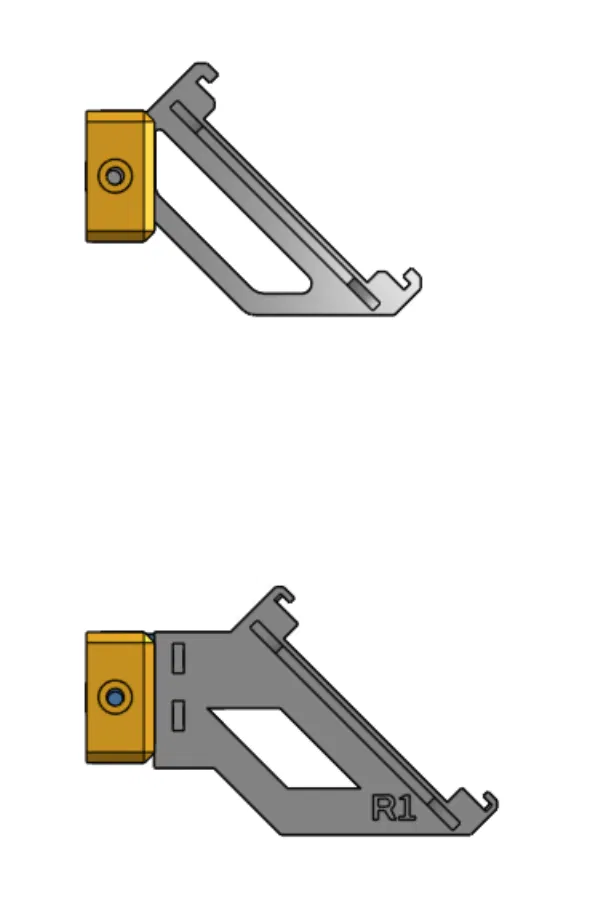

• CẬP NHẬT: 20201121 Tôi đã rút ngắn các thanh chống màn hình LCD để giảm thiểu phần màn hình nhô ra. Phiên bản mới này (V2) thay thế các thanh chống ban đầu và phù hợp với khối gắn V1.

Tôi khuyên bạn nên in bằng vật liệu linh hoạt để đề phòng trường hợp màn hình LCD ngoài bị va đập, nó cũng mang lại cảm giác dễ chịu khi điều hướng menu.

Hướng dẫn in

Tôi đã thêm dung sai in lớn hơn một chút (0.2 [mm] ở tất cả các mặt), trước đây tôi phải dùng mỡ (ở mức 0.15 [mm]) để giúp trượt các ngàm vào các khe nhưng giờ đây nó sẽ khít.
