Đầu nối khóa xoắn 4 inch cho máy hút bụi

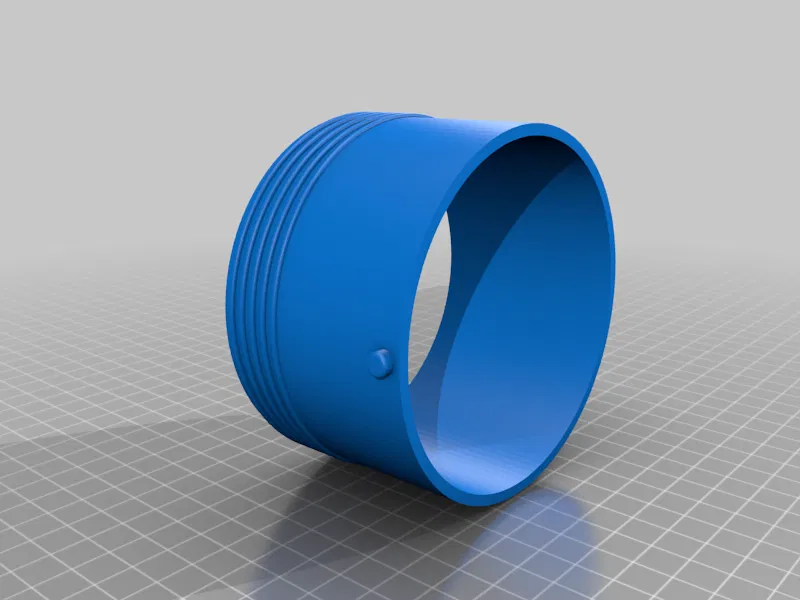

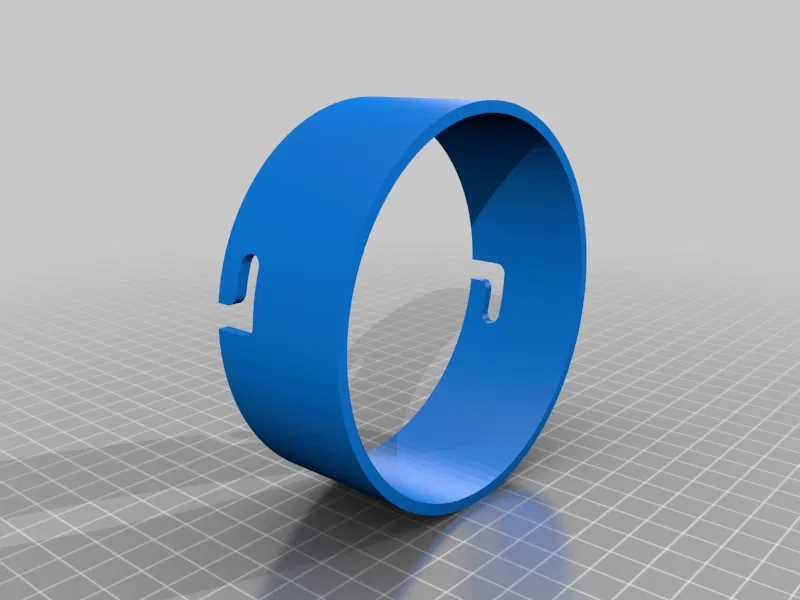

Đầu nối kiểu xoắn ốc cho ống thu bụi 4 inch. Phần 'a' có kích thước vừa với cửa gió 4 inch (cửa gió bằng nhôm mà tôi tình cờ có). Phần 'b' được thiết kế để kẹp vào đầu ống mềm 4 inch, vừa với phần 'a' và xoay để khóa lại. Các gân trên phần 'b' giúp giữ chặt ống thu bụi khi kẹp bằng kẹp ống.

In với hỗ trợ cho các lỗ cắt trên phần 'a' và các núm trên phần 'b'. Tôi đã in phần 'b' với các núm hướng xuống dưới để hỗ trợ không cần quá cao.

Thiết kế trong Fusion 360 - và file xuất đính kèm nếu bạn muốn tùy chỉnh.

Tôi đã in với 4 lớp tường, làm cho chúng đặc gần như hoàn toàn.
