Quạt Phụ Kép Bambu Lab P1 / X1 Series (Cập nhật 25/07)

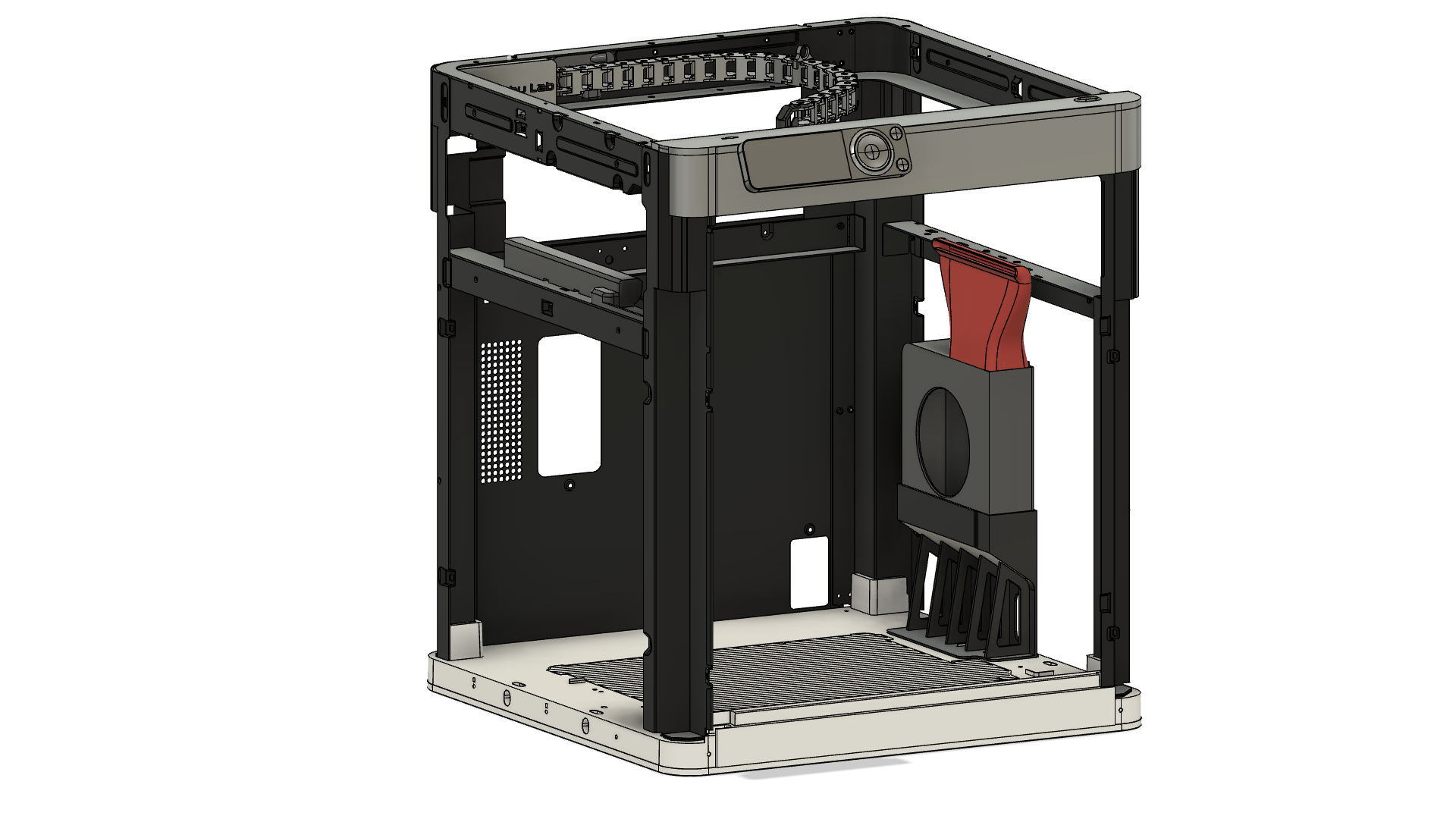

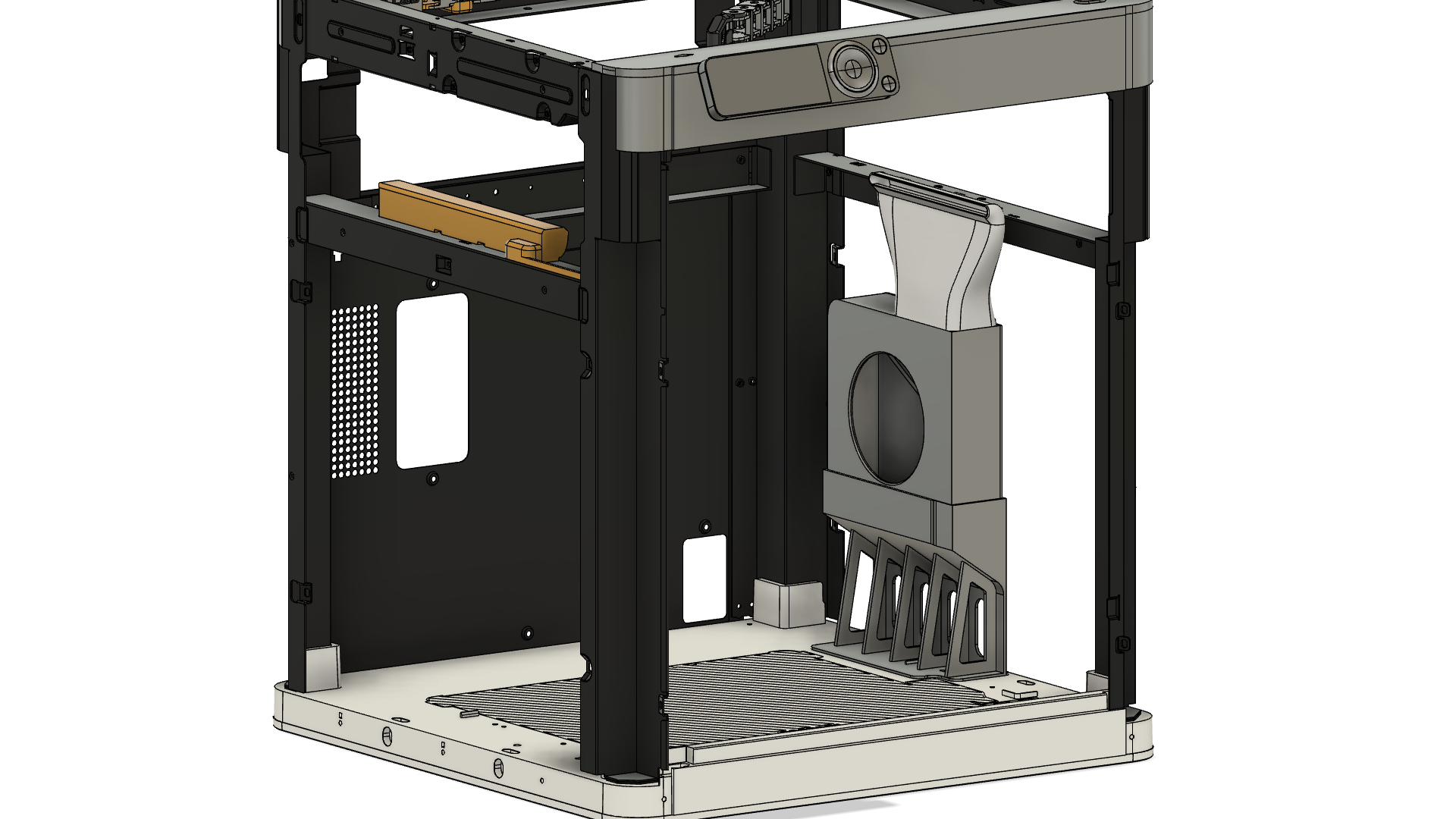

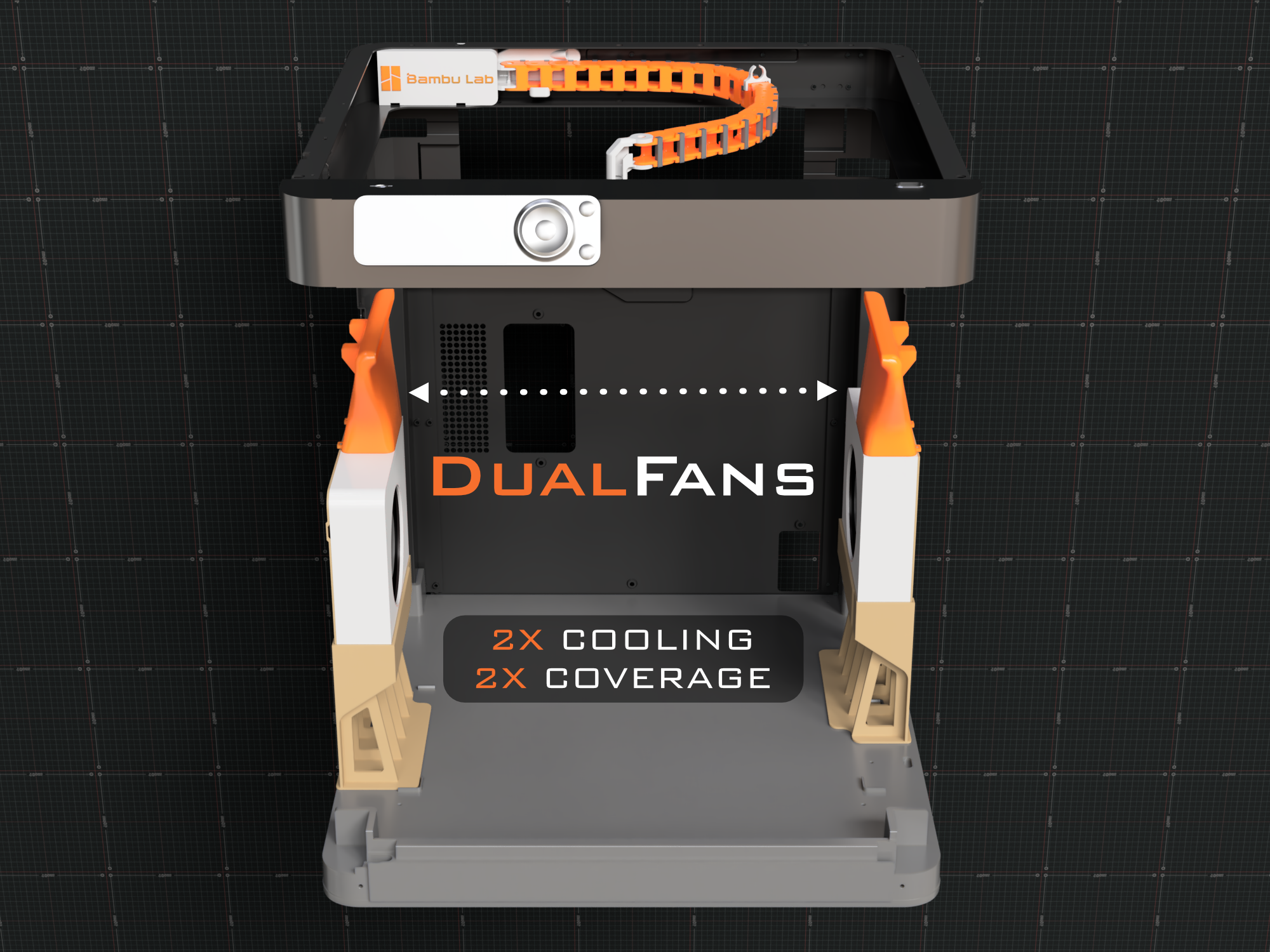

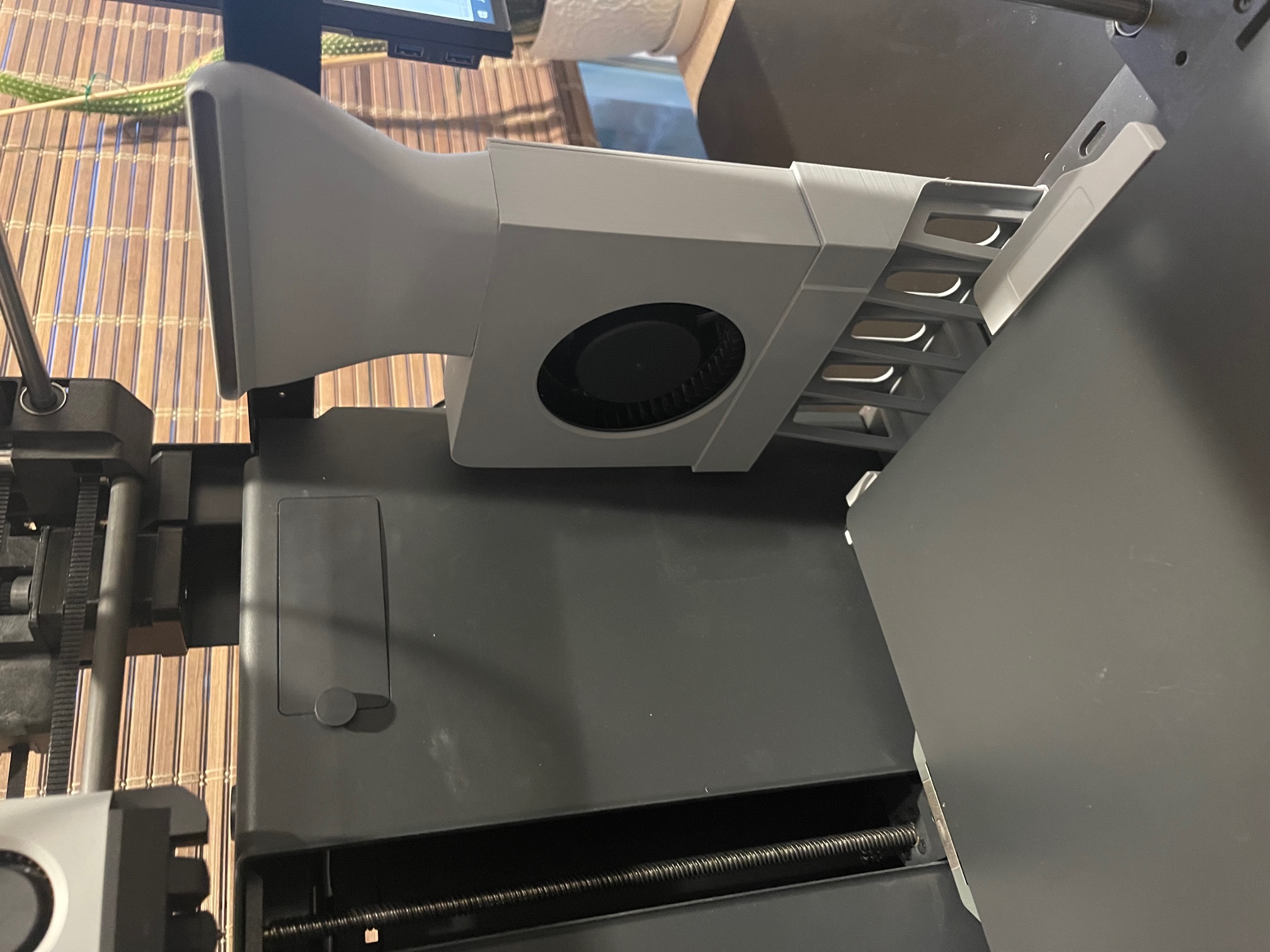

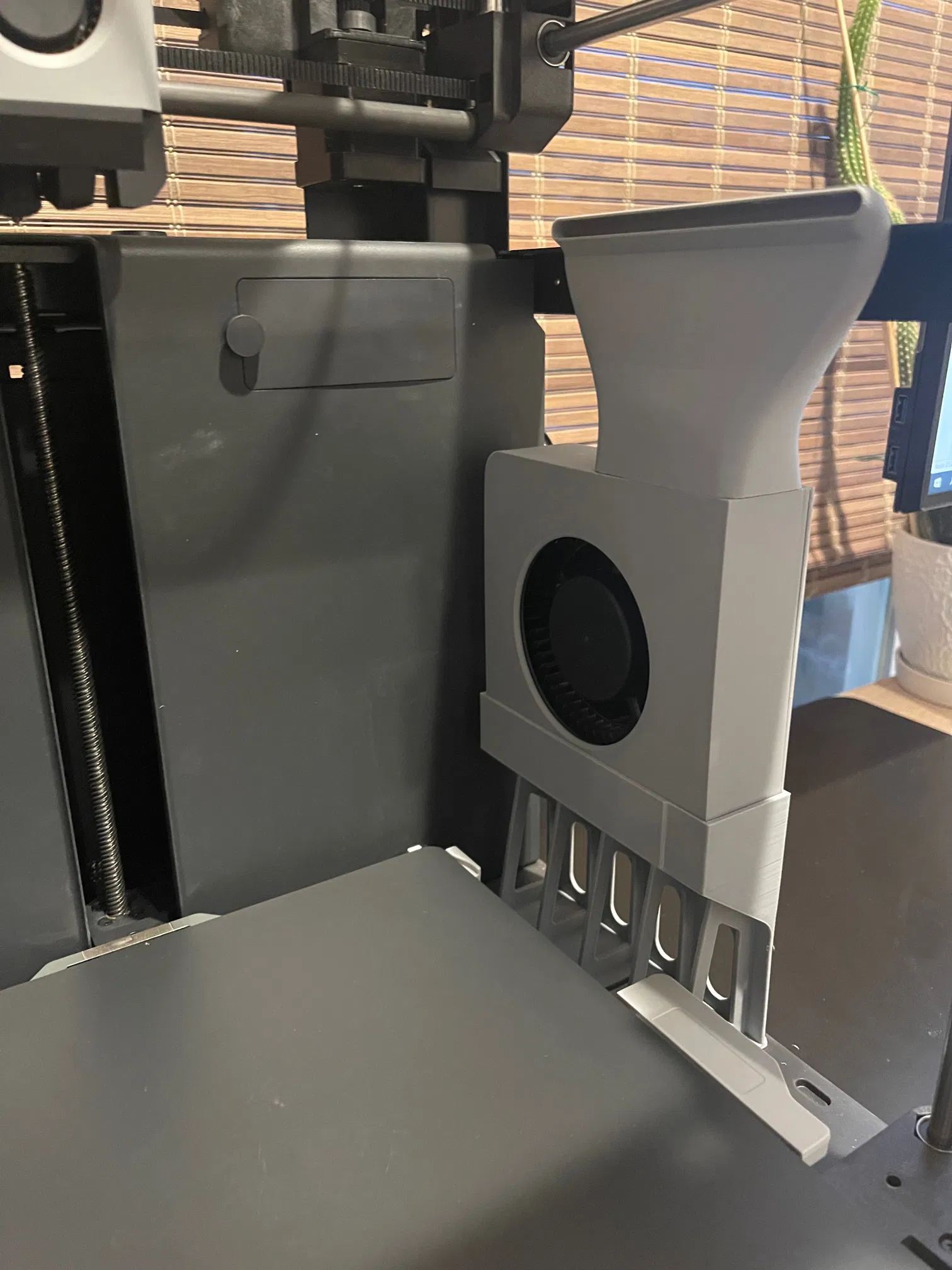

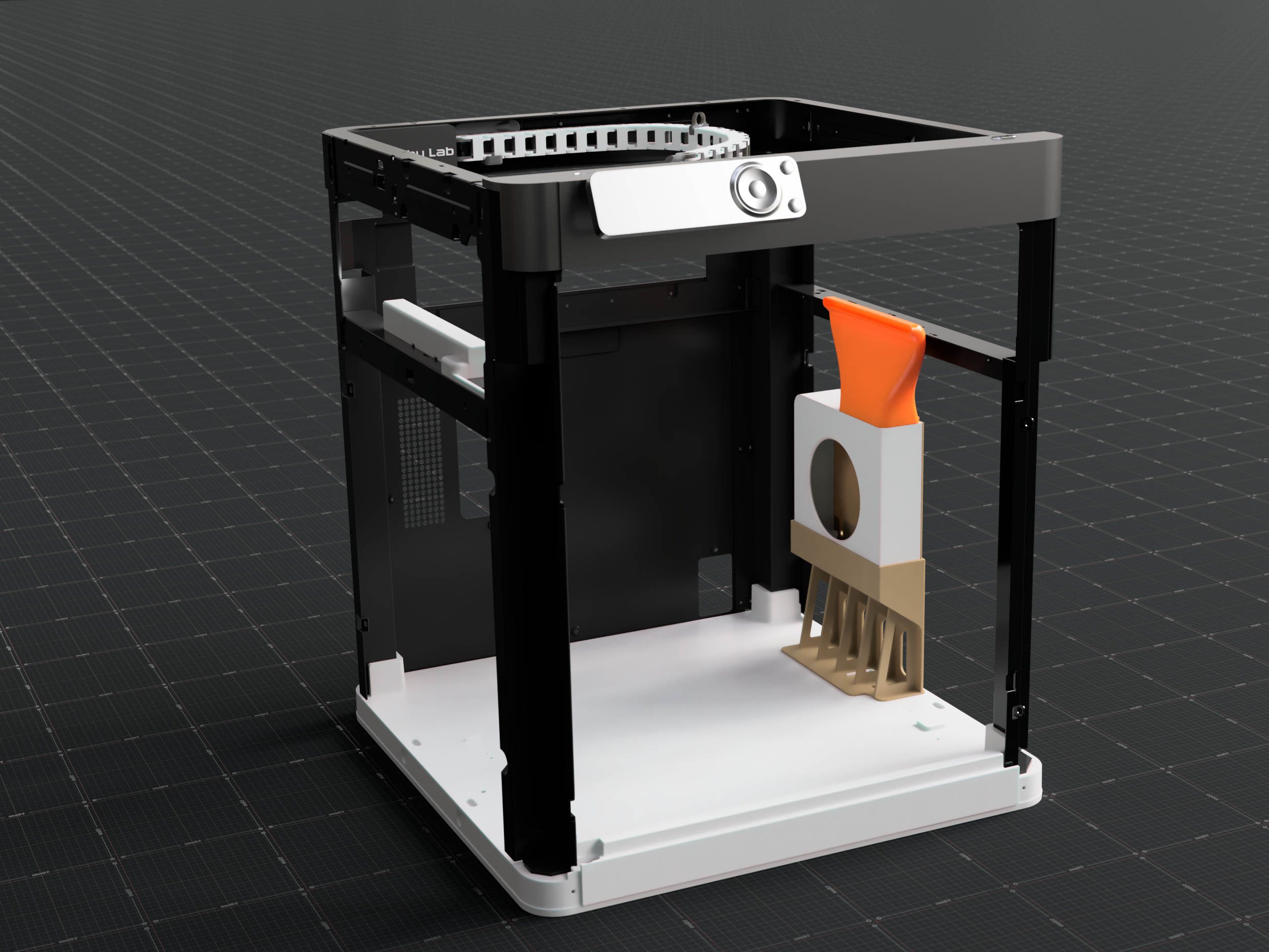

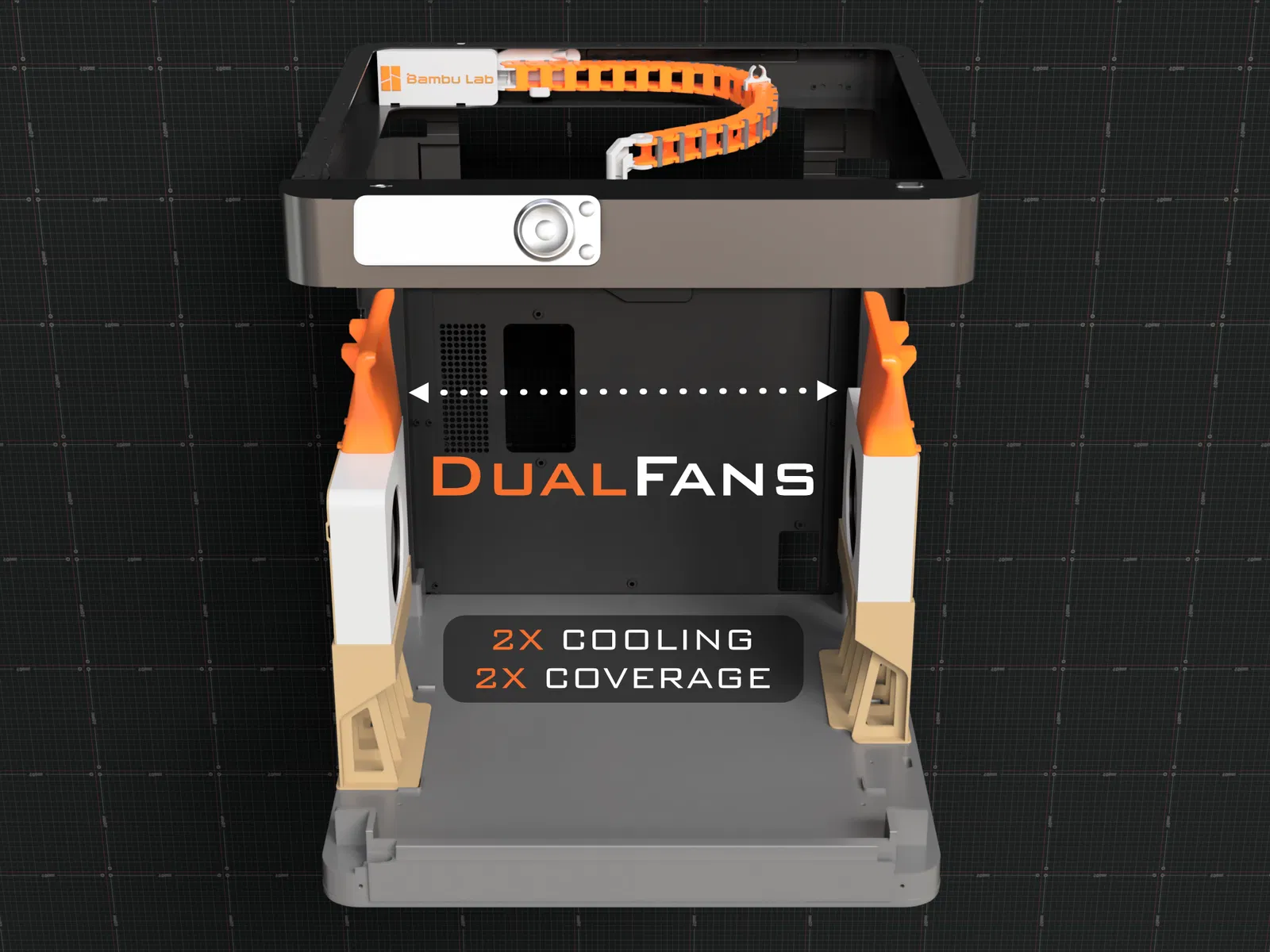

Quạt Phụ Kép Bambu Lab P1 / X1 Series (10/04/2023) Thiết kế quạt phụ thứ hai cho máy in Bambu Lab. Tôi có một phiên bản module khác của quạt này, cũng sử dụng bộ lọc bentobox tùy chọn cho những ai in trong môi trường kín . Xin gửi lời cảm ơn lớn đến @Spezo_501511 đã hỗ trợ thử nghiệm trên X1 / X1C. Quạt này CHỈ LẮP ĐƯỢC ở phía bên phải của máy in! Bạn KHÔNG THỂ lật ngược để lắp ở bên trái, nơi quạt gốc được lắp, vì các thanh ray khung có độ cao khác nhau (và các lý do khác). Nội dung * Cập nhật

• Tệp tin
• Phụ kiện bổ sung
• Thông tin in
• Lắp ráp

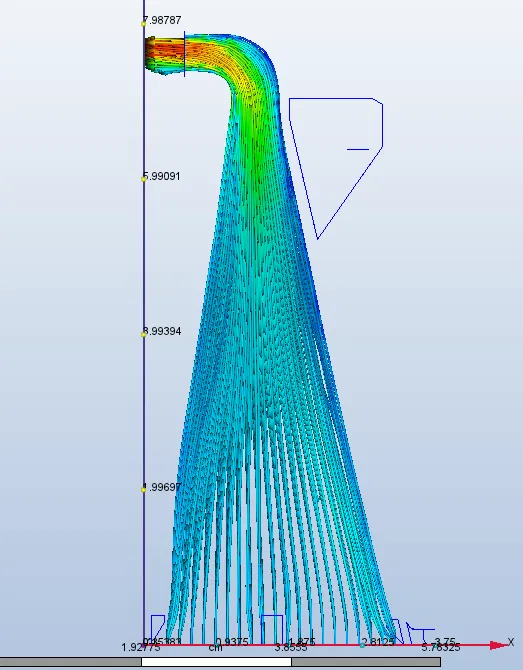

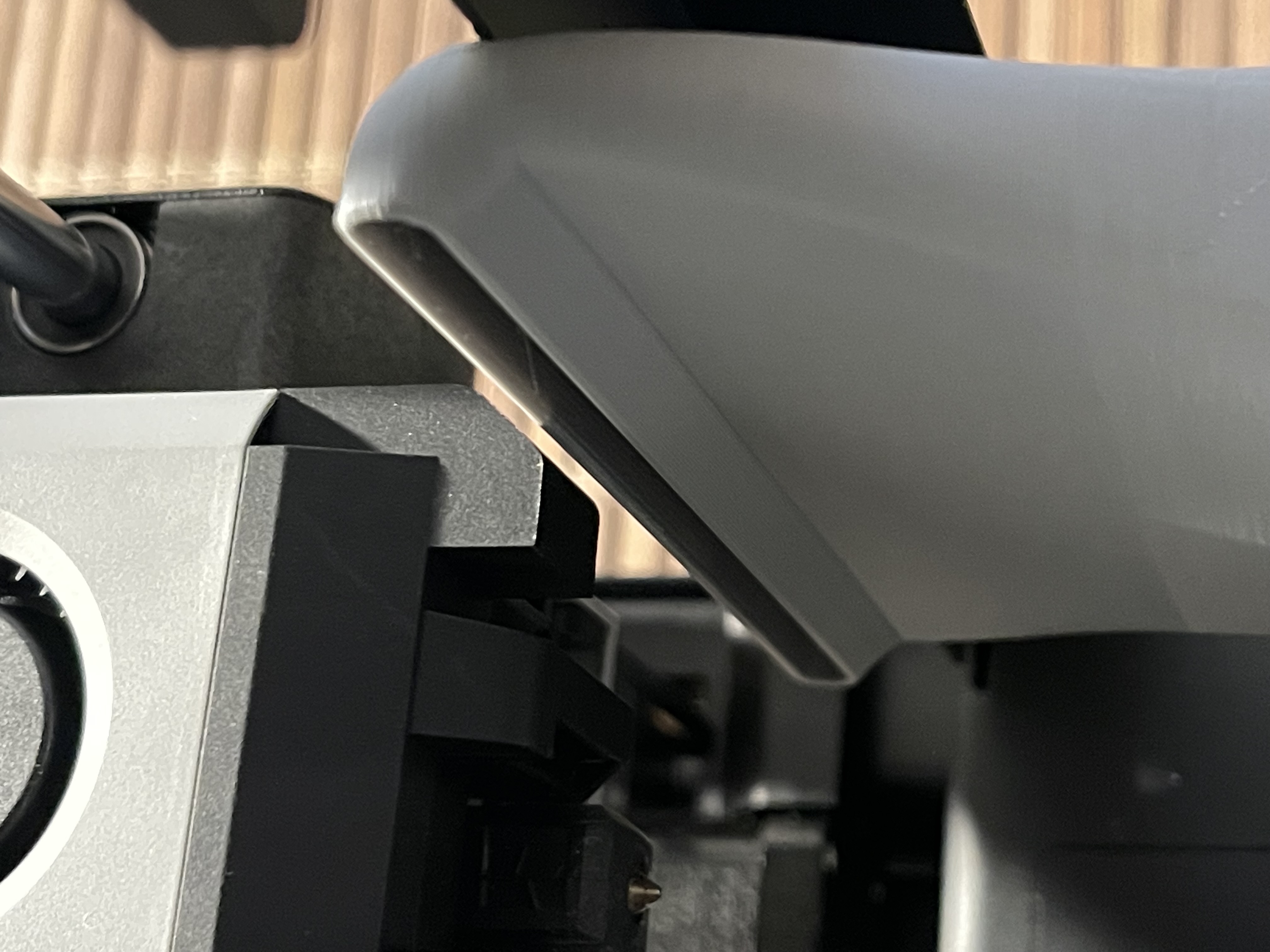

• Tùy chọn đấu dây #### Cập nhật ngày 28/07/23 1. Hoàn thành thiết kế cho các ống dẫn quạt nâng cấp, cung cấp luồng khí đến mặt sau, giữa và mặt trước của bàn in 1. 2. Mô hình chỉ hoạt động với phiên bản module #### Cập nhật ngày 25/07/23 Thêm nhiều hướng dẫn đấu dây. 1. Sử dụng cổng fan_1 để cấp nguồn cho quạt phụ. Điều khiển qua Bambu Studio.

2. Sử dụng cổng fan_1 để cấp nguồn cho quạt phụ. Điều khiển qua Gcode.
3. Để trống cổng fan_1 cho quạt nhiệt buồng, đấu dây quạt phụ thứ 2 vào quạt phụ thứ 1. Điều khiển theo cách thông thường. > ### Tệp tin Tệp tin chính 1. P1 Fan Top 1A
4. Fan Casing 2A
5. Fan Back Plate 3A
6. Fan Stand 4A
7. X1 Fan Top 5A Tệp tin in 1. Tệp tin in P1
8. Tệp tin in X1 > ### Phụ kiện bổ sung 1. Quạt phụ 1. https://us.store.bambulab.com/products/auxiliary-part-cooling-fan-x1-series-and-p1p

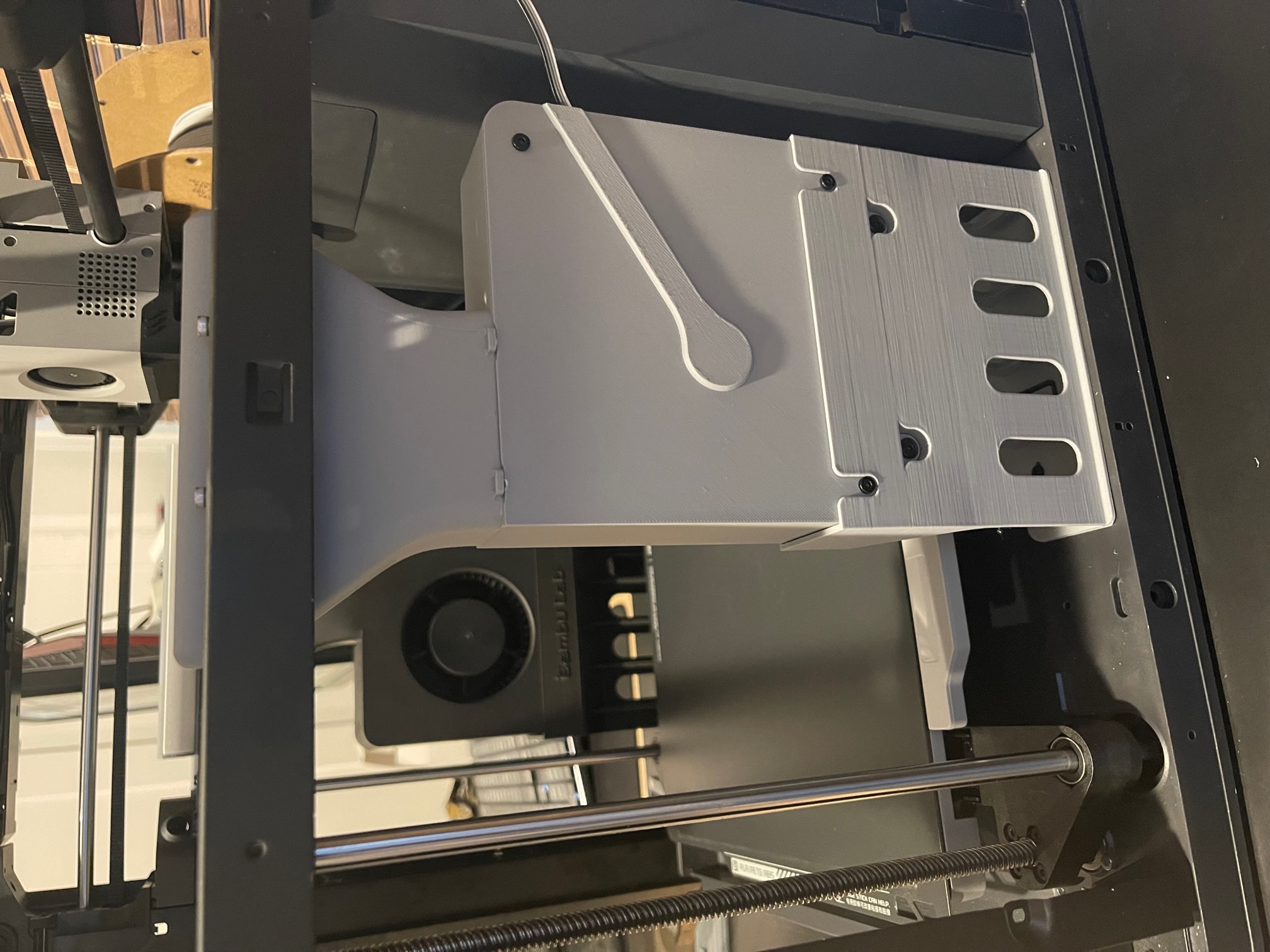

9. Số lượng 2: M36 > ### Định hướng in > ### Cài đặt in KHÔNG SỬ DỤNG NHỰA PLA, NÓ SẼ BỊ GÃY. Vui lòng sử dụng PETG, ASA, PLA+ , v.v. Tôi đã sử dụng Polylite Pro PLA+ Thiết lập hiệu chuẩn K và điều chỉnh cài đặt dựa trên sợi nhựa của bạn Chất lượng Vui lòng xem tệp bản in. Hỗ trợ Vui lòng xem tệp bản in. Khác Độ bám dính mặt bàn - sử dụng gân nếu bạn gặp sự cố về độ bám dính, nó đã được cấu hình sẵn trong tệp in nên vui lòng xem lại cài đặt trước. Để loại bỏ phần hỗ trợ khỏi đỉnh quạt, tôi chỉ dùng kìm và kéo phần hỗ trợ ra, khá dễ dàng. Đôi khi một số phần hỗ trợ bị dính nhưng dễ dàng làm sạch bằng dao nhỏ. Phần hỗ trợ trên 2 tab lớn của vỏ quạt nên được xem xét sau khi loại bỏ phần hỗ trợ, chỉ cần đảm bảo mặt dưới sạch sẽ vì các tab này là thứ giữ chặt nó vào giá đỡ quạt. Cuối cùng, hãy cẩn thận khi loại bỏ phần hỗ trợ ở mặt trước của vỏ quạt, nới lỏng và tháo phần hỗ trợ thẳng đứng chính, sau đó sẽ dễ dàng hơn để tháo phần hỗ trợ xung quanh 4 tab hình chữ nhật. > ### Lắp ráp Tháo quạt ra khỏi vỏ, gỡ nhãn dán trên dây dẫn và định tuyến lại dây dẫn như hình dưới đây. Đừng lắp quạt vào vỏ in vội. Gắn phần đỉnh quạt vào vỏ, đảm bảo tất cả 4 tab đã khóa và các bức tường phía trước bên trái và phía sau thẳng hàng giữa đỉnh và vỏ. Đặt quạt vào vỏ mới, đảm bảo quạt được căn giữa bằng cách sử dụng các cực căn chỉnh. Gắn tấm phía sau bằng cách tái sử dụng 3 vít ban đầu giữ quạt trong vỏ. Trượt tấm phía sau lên/sang trái, đảm bảo giữ dây dẫn trong kênh và sau đó lắp 2 tab nhỏ phía trên trên tấm phía sau vào các vị trí ở mặt sau của đỉnh quạt. Siết chặt các vít 90% độ, đảm bảo tấm phía sau vẫn có thể di chuyển một chút. Trượt bộ phận trên vào giá đỡ quạt, tương tự như quạt phụ OEM và sử dụng 2 vít dài hơn đi kèm với quạt phụ để siết chặt vỏ vào giá đỡ. Sau đó, đảm bảo tấm phía sau được vuông góc và siết chặt 3 vít phần còn lại. HẠ BÀN IN XUỐNG HẾT CỠ CHO CÁC BƯỚC TIẾP THEO Giá đỡ kết nối với sàn bằng cách căn chỉnh phần cắt hình chữ L với phần nhô ra hình chữ L trên sàn. Ngoài ra còn có một nhãn cảnh báo và bên dưới nhãn đó là một lỗ chúng ta sẽ sử dụng để vặn giá đỡ vào sàn. Tôi đã tái sử dụng 1 trong 2 vít ngắn hơn đi kèm với quạt phụ. Tiếp theo nghiêng quạt vào vị trí. Phần nhô ra trên đỉnh quạt sẽ “gần như” thẳng hàng với 2 lỗ trên khung. Chúng bị lệch một chút. Sau đó sử dụng 2 vít M36 để cố định. > ### Tùy chọn đấu dây ### _Tùy chọn 1 - Sử dụng cổng fan1 (nơi quạt buồng sẽ kết nối) và Bambu Studio để điều khiển quạt. Làm theo hướng dẫn để tháo tấm phía sau để cắm quạt phụ. Quạt cắm vào Fan 1 trong khi quạt phụ gốc cắm vào Fan2. Quản lý dây dẫn #### Bambu Studio Tôi biết bạn có thể thay đổi Gcode để làm cho nó hoạt động với quạt, đó là “M106 P3 S0 ; tắt quạt buồng” (tùy chọn 2 bên dưới) nhưng bạn cũng có thể thay đổi cấu hình để nó hiển thị trong Bambu Studio. Đối với tôi trên PC, nó nằm ở C:\Program Files\Bambu Studio\resources . Mở tệp Config bằng một ứng dụng như Notepad++ https://notepad-plus-plus.org/downloads/v8.5.1/

• Trong phần "FUNC_CHAMBER_FAN" : false,", hãy thay đổi thành "FUNC_CHAMBER_FAN" : true,". Notepad++ sẽ hỏi để thay đổi với quyền quản trị viên, nhấp vào có và lưu tệp. { "printers": [ { "display_name": "Bambu Lab P1P", "func": { "FUNC_CHAMBER_TEMP": true, "FUNC_FIRSTLAYER_INSPECT": false, "FUNC_AI_MONITORING": false, "FUNC_BUILDPLATE_MARKER_DETECT": false, "FUNC_FLOW_CALIBRATION": false, "FUNC_MONITORING": false, "FUNC_MEDIA_FILE": false, "FUNC_REMOTE_TUNNEL": false, "FUNC_LOCAL_TUNNEL": true, "FUNC_VIRTUAL_CAMERA" : false, "FUNC_PRINT_WITHOUT_SD": false, "FUNC_ALTER_RESOLUTION": false, "FUNC_CHAMBER_FAN" : false, "FUNC_EXTRUSION_CALI": true, "FUNC_PRINT_ALL" : false Mở lại Studio và trên màn hình thiết bị, bạn sẽ thấy quạt buồng, đây là thứ chúng ta sẽ sử dụng để điều khiển quạt phụ thứ 2. ### _Tùy chọn 2 - Sử dụng cổng fan1 (nơi quạt buồng sẽ kết nối) và Gcode để điều khiển quạt. Đấu dây tương tự như trên nhưng thay vì thay đổi tệp cấu hình cho Studio, chúng ta thay đổi gcode. Điều này được đề xuất bởi @bjws_297864: * Xóa mã bắt đầu sợi nhựa sửa đổi quạt buồng và thêm dòng này vào cuối mã bắt đầu máy in: ;========bật quạt buồng để lọc VOCs ============= {if filament_type[initial_extruder]==
