Bộ Chuyển Đổi CAMLOCK Cho Ống 32-75mm

Tôi đã điều tra nhiều cách khác nhau để chuyển đổi hệ thống CAMLOCK sang các kích thước ống hút bụi khác nhau, nhưng sự đa dạng về đường kính và loại ống dường như là vô tận. Thật không may, không có giải pháp nào phù hợp với tất cả.

Trong hệ thống CAMLOCK, dung sai rất nhỏ (và phương pháp vẽ của tôi hơi lẫn lộn để công bằng!) nên việc sửa đổi đầu nối ren ban đầu để lại quá nhiều sai sót cho người dùng cuối, đặc biệt khi in với ít kinh nghiệm hoặc thiết lập máy không lý tưởng.

CHƯA HẾT HY VỌNG!!

Bây giờ tôi đã thử nghiệm hai bộ chuyển đổi, khi được điều chỉnh kích thước phù hợp, sẽ thực hiện công việc như thể chúng được tạo ra để dành cho bạn!

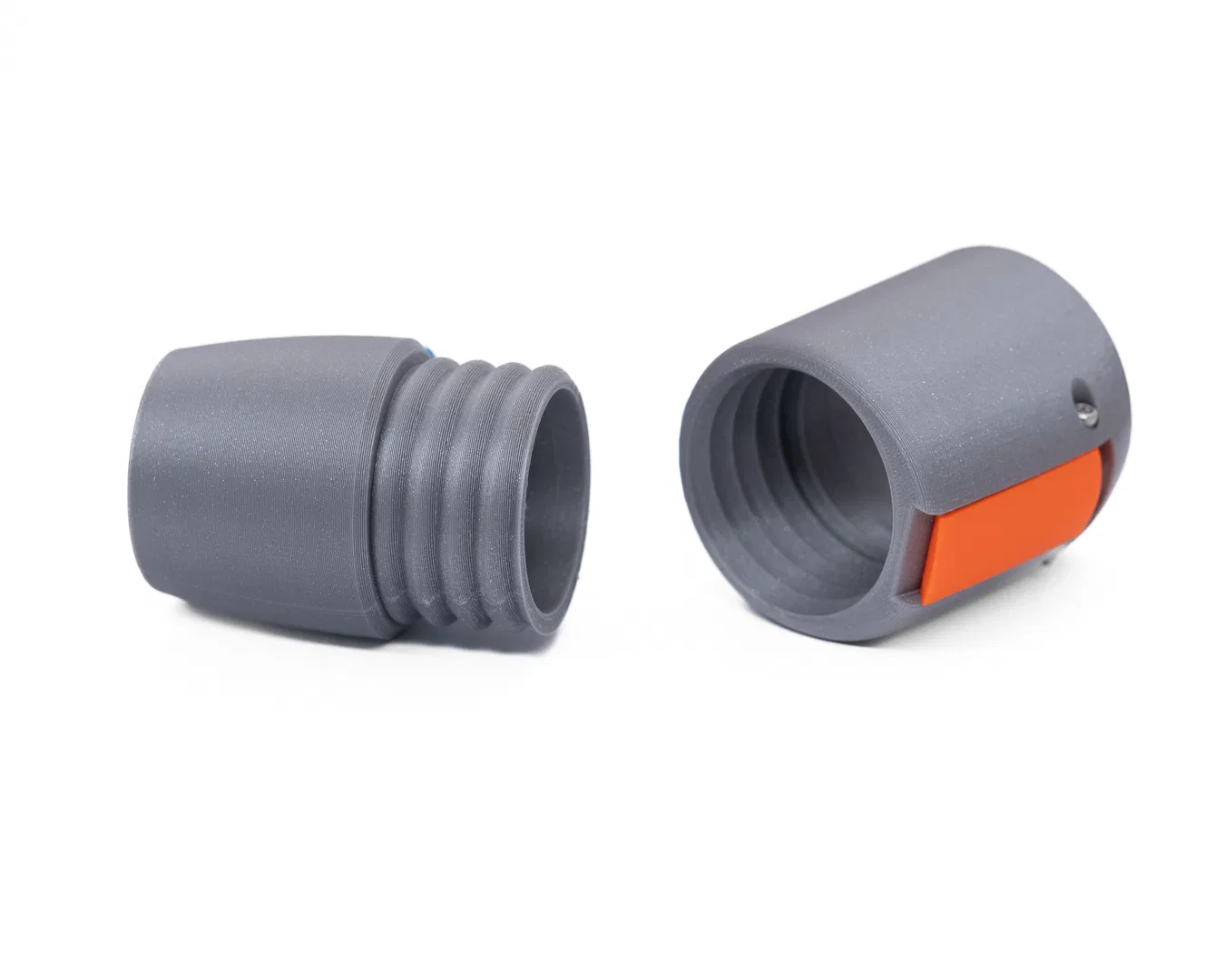

Cả hai đều ren CHÍNH XÁC vào ren hút bụi của CAMLOCK và vì lý do đó, tôi đặc biệt khuyên bạn nên in cả hai bộ phận bằng cùng một loại sợi nhựa. Lưu ý rằng ren là ren ngược!

Tất cả các tệp này đều in được mà không cần hỗ trợ, tuy nhiên nếu bạn nghi ngờ về độ bám dính của bàn in, tôi khuyên bạn nên sử dụng viền 4mm ở mặt trong.

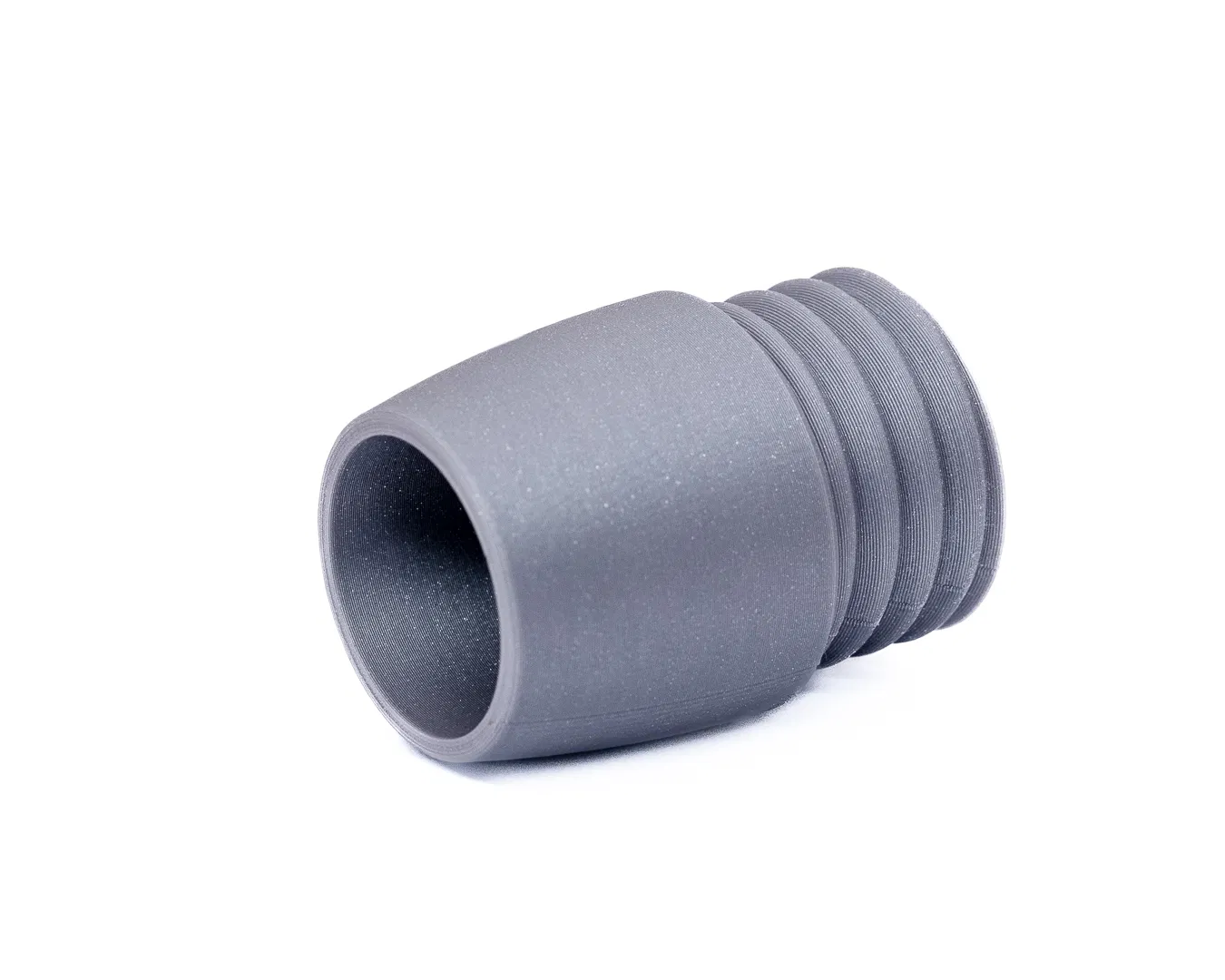

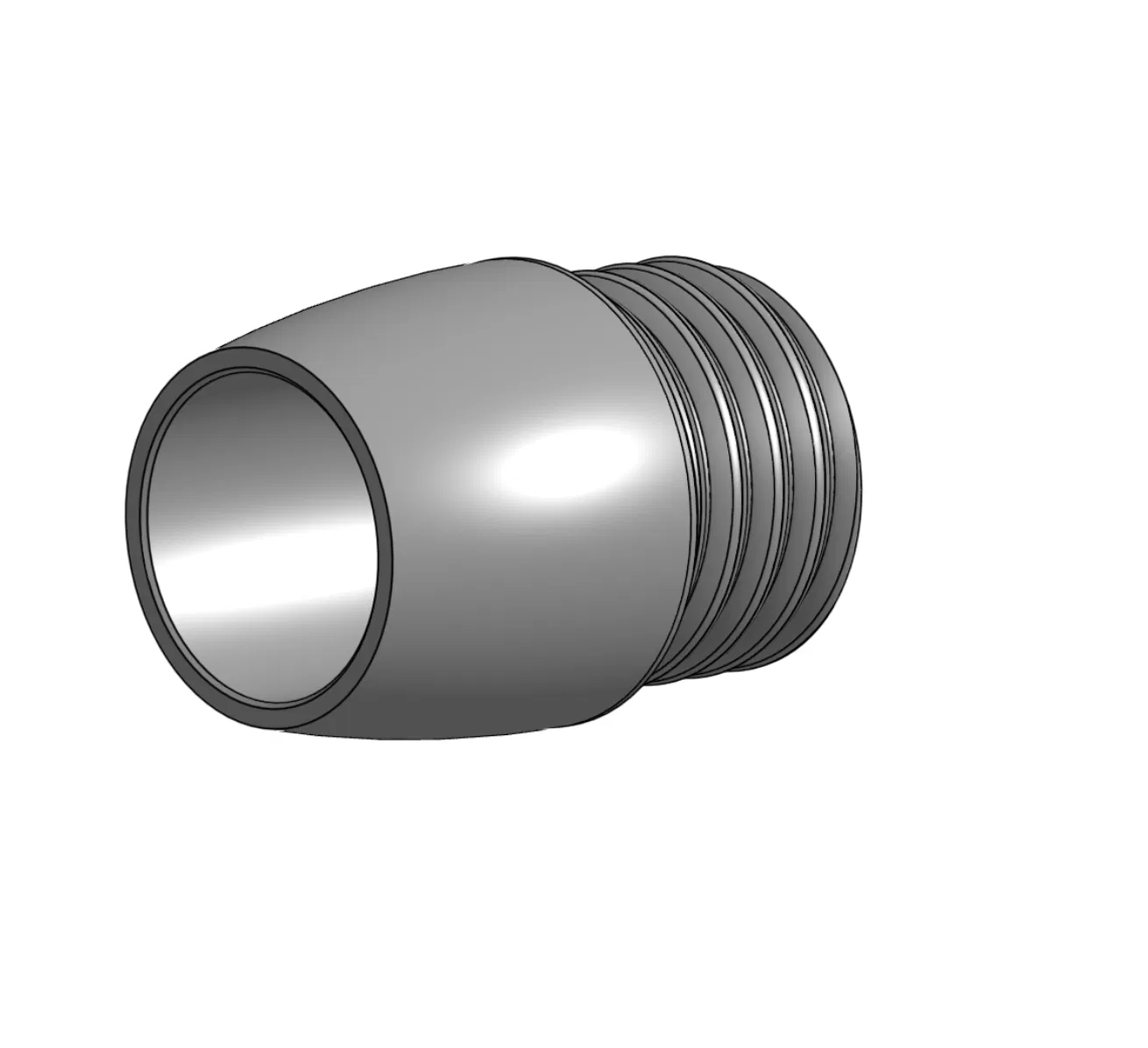

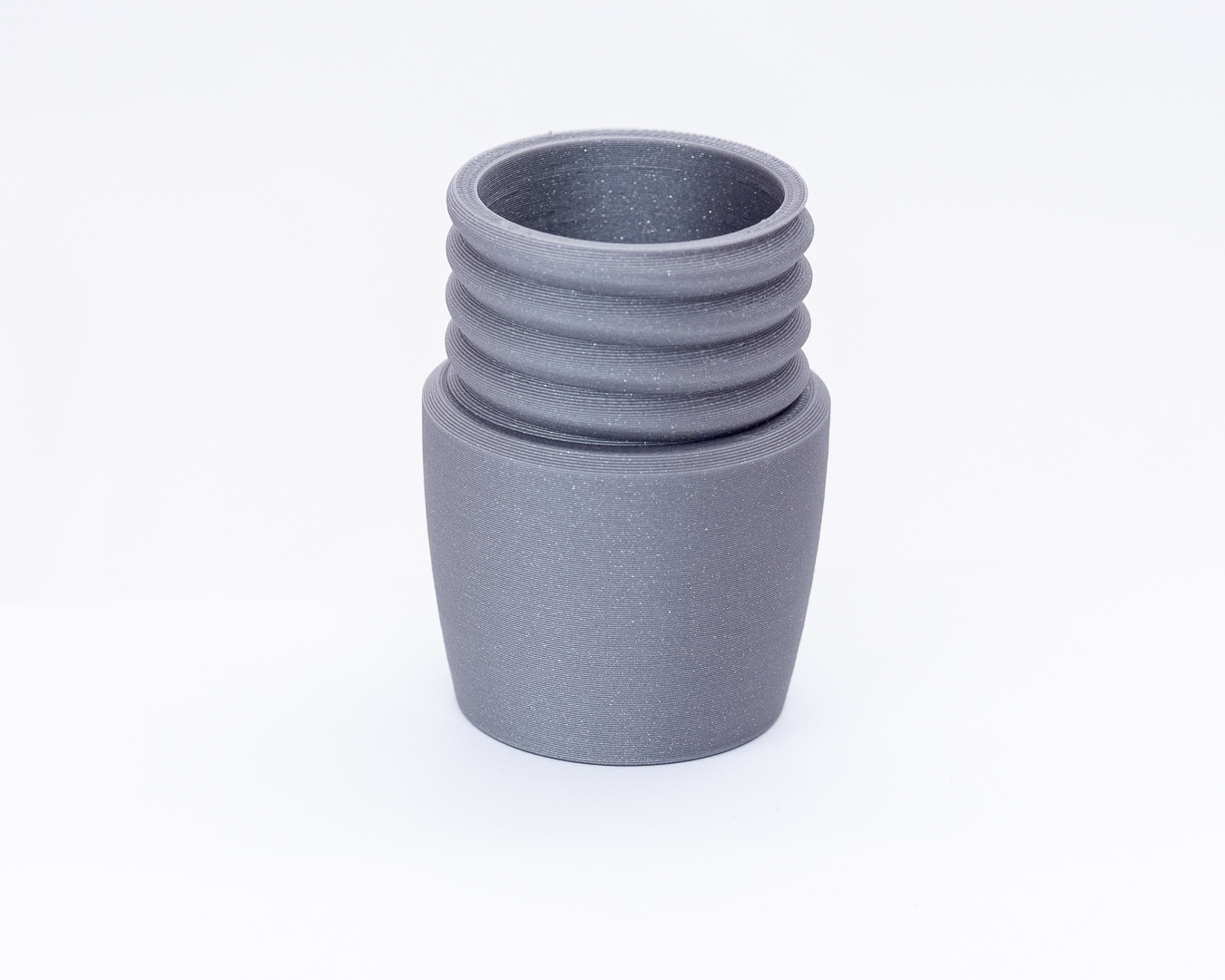

BỘ KẾT NỐI BÊN TRONG CHO ỐNG CÓ ĐƯỜNG KÍNH NGOÀI 35 - 42 MM.

Các tệp STL được cung cấp cho những kích thước ống hút bụi phổ biến nhất mà tôi tin là vậy. Nếu ống của bạn khác, vui lòng nhắn tin cho tôi và tôi sẽ thêm một bộ chuyển đổi phù hợp. Nếu ống không khít hoàn toàn, hãy làm theo các nhà sản xuất và bôi một lớp keo dán xây dựng hoặc silicone phòng tắm nhỏ xung quanh BÊN TRONG bộ kết nối trước khi ấn ống khít vào điểm dừng. (Nếu bạn muốn tháo ống, bạn có thể phải hy sinh khoảng 40mm cuối cùng bằng cách cắt nó đi)

Nếu bạn muốn tùy chỉnh ống của mình hoặc tạo bộ chuyển đổi ren, bạn có ba lựa chọn:

1. Tải xuống tài liệu PDF THÔNG TIN NGUỒN THAM SỐ để truy cập bản vẽ Onshape của tôi - nhập đường kính ống của bạn và bản vẽ sẽ tạo ra mô hình có khoảng hở .02mm tự động. Hướng dẫn đầy đủ được cung cấp.
2. Bạn có thể sao chép bản vẽ nguồn từ liên kết trên và thực hiện bất kỳ sửa đổi nào bạn muốn.
3. Một tệp STEP được cung cấp để bạn sử dụng, nếu các tùy chọn trên không phù hợp.

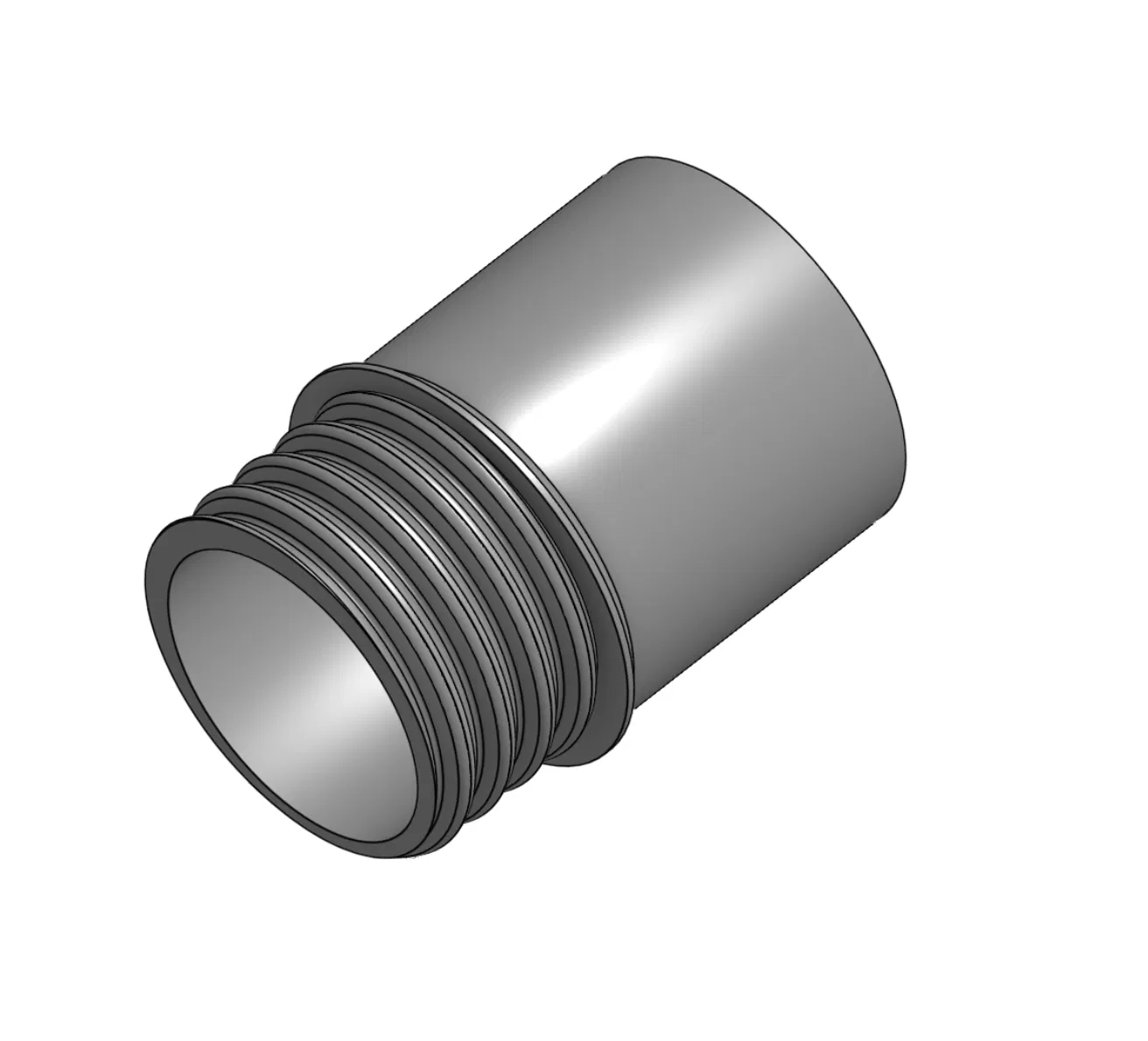

BỘ KẾT NỐI BÊN NGOÀI CHO ỐNG CÓ ĐƯỜNG KÍNH NGOÀI 44 - 76 MM.

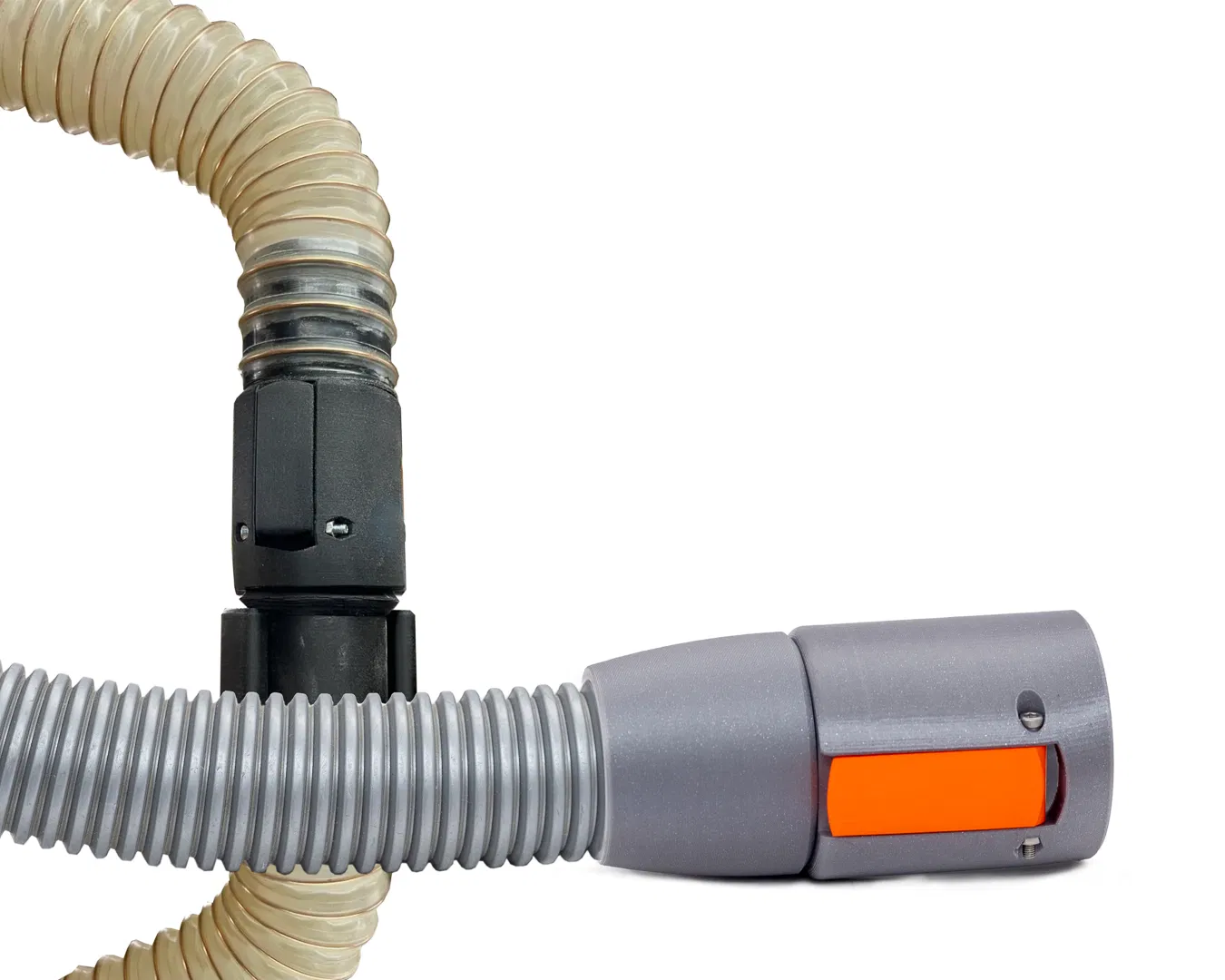

Xin chân thành cảm ơn Simon Claus vì đã làm vật thử nghiệm cho tôi và cung cấp bức ảnh tôi đã cắt để sử dụng trên trang bìa.

Các tệp STL được cung cấp cho những kích thước ống hút bụi phổ biến nhất mà tôi tin là vậy. Nếu ống của bạn khác, vui lòng nhắn tin cho tôi và tôi sẽ thêm một bộ chuyển đổi phù hợp. Tôi thực sự không khuyến khích các kích thước lớn nhất (trên 65mm) nhưng nếu bạn có nhu cầu, chúng có thể hoạt động.

Nếu ống không khít hoàn toàn, hãy sử dụng kẹp ống để cố định nó. (Điều đó nên làm trong mọi trường hợp!)

Nếu bạn muốn tùy chỉnh ống của mình hoặc tạo bộ chuyển đổi ren, bạn có ba lựa chọn:

1. Tải xuống tài liệu PDF THÔNG TIN NGUỒN THAM SỐ để truy cập bản vẽ Onshape của tôi - nhập đường kính ống của bạn và bản vẽ sẽ tạo ra mô hình có khoảng hở .02mm tự động. Hướng dẫn đầy đủ được cung cấp.
2. Bạn có thể sao chép bản vẽ nguồn từ liên kết trên và thực hiện bất kỳ sửa đổi nào bạn muốn.
3. Một tệp STEP được cung cấp để bạn sử dụng, nếu các tùy chọn trên không phù hợp.
