Bộ giá đỡ bánh răng đa năng với các module khác nhau

Mô tả Đối tượng:

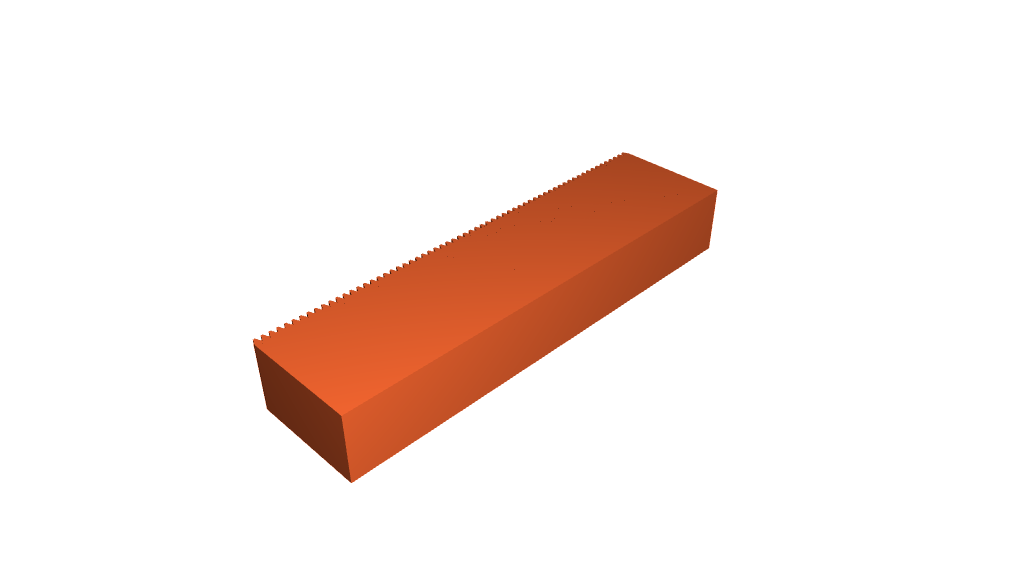

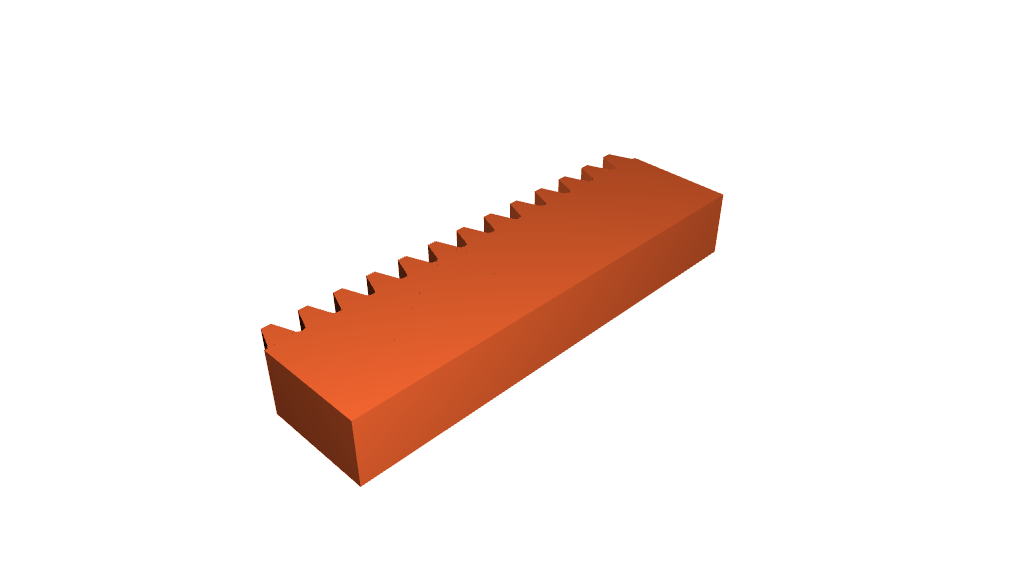

Đây là một bộ sưu tập các thanh răng với góc áp lực 20° và các mô-đun sau: 0,7/0,8/0,9/1/1,25/1,5/2/2,5/3/4/5.

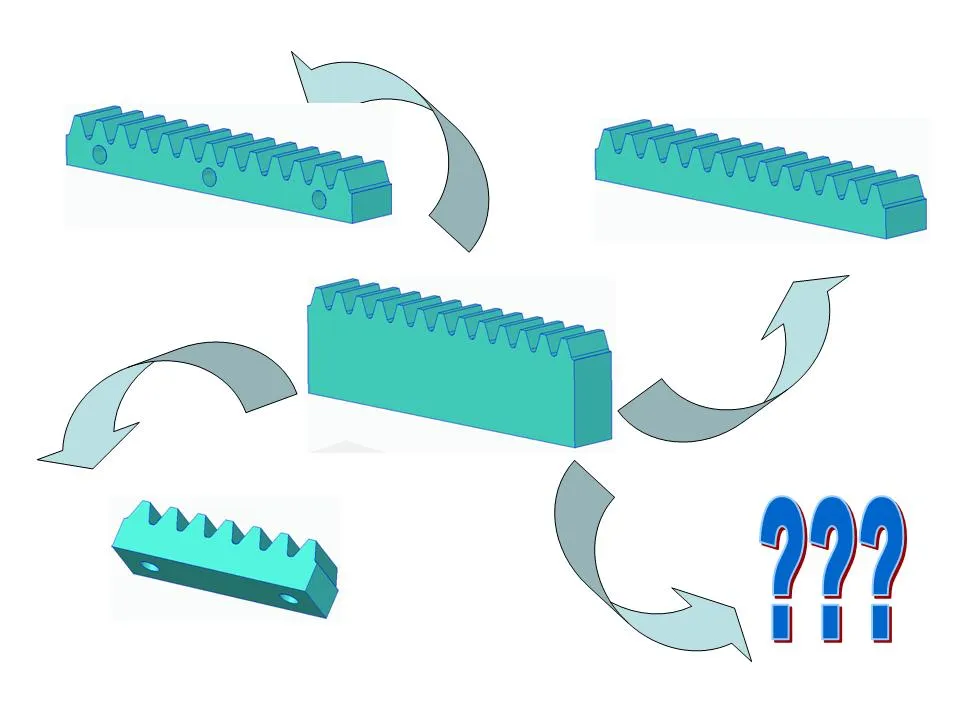

Bạn có thể dễ dàng điều chỉnh các mô hình cơ bản này theo nhu cầu của mình chỉ với các chức năng cắt của slicer.

Ví dụ:

• tất cả các thanh răng có chiều cao 50mm từ đáy đến gốc răng. Lật mô hình trên đáy của nó và cắt chiều cao theo nhu cầu của bạn bằng chức năng cắt của slicer, sau đó lật lại sang bên.
• tất cả các mô hình có chiều rộng 30mm. Bạn có thể điều chỉnh nó bằng cách chỉ thay đổi giá trị Z.
• bạn có thể thêm lỗ khoan bằng cách thêm thể tích âm.
• bạn có thể thêm hoặc loại bỏ răng theo nhu cầu của bạn. Mỗi mô hình có một nửa răng ở cuối. Đơn giản chỉ cần thêm mô hình tiếp theo vào cuối hoặc loại bỏ một số răng. Kích thước chính xác có thể được tìm thấy trong tệp “Gear Rack - Model Dimensions.pdf” được đính kèm trong phần tải xuống.
• đây chỉ là một số ví dụ. Nhiều điều chỉnh khác là có thể và phụ thuộc vào trí tưởng tượng và nhu cầu của bạn.

Tham chiếu chéo đến các bộ sưu tập bánh răng côn với cùng mô-đun phù hợp hoàn hảo với các thanh răng này. Những cái này cũng có thể được điều chỉnh chỉ với các chức năng cắt của slicer:

• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 0,7: Module0,7
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 0,8: Module0,8
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 0,9: Module0,9
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 1: Module1
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 1,25: Module1,25
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 1,5: Module1,5
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 2: Module2
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 2,5: Module2,5
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 3: Module3
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 4: Module4
• Bộ bánh răng trụ, alpha = 20 độ, mô-đun = 5: Module5

Nếu bạn cần phiên bản không có sẵn trong phần tải xuống, đừng ngần ngại liên hệ với tôi.

Cài đặt in ấn:

Vật liệu: Để có chức năng tốt nhất, nên sử dụng Nylon, nhưng PETG, PLA, ABS/ASA cũng được.

Chiều cao lớp: 0,15-0,30mm, tùy thuộc vào ứng dụng của bạn

Đường kính đầu phun: 0,4-0,6mm, tùy thuộc vào ứng dụng của bạn

Infill: 20%-100%, tùy thuộc vào ứng dụng của bạn

Perimeters: 2-X, tùy thuộc vào ứng dụng của bạn

Brim: không

Support: không
