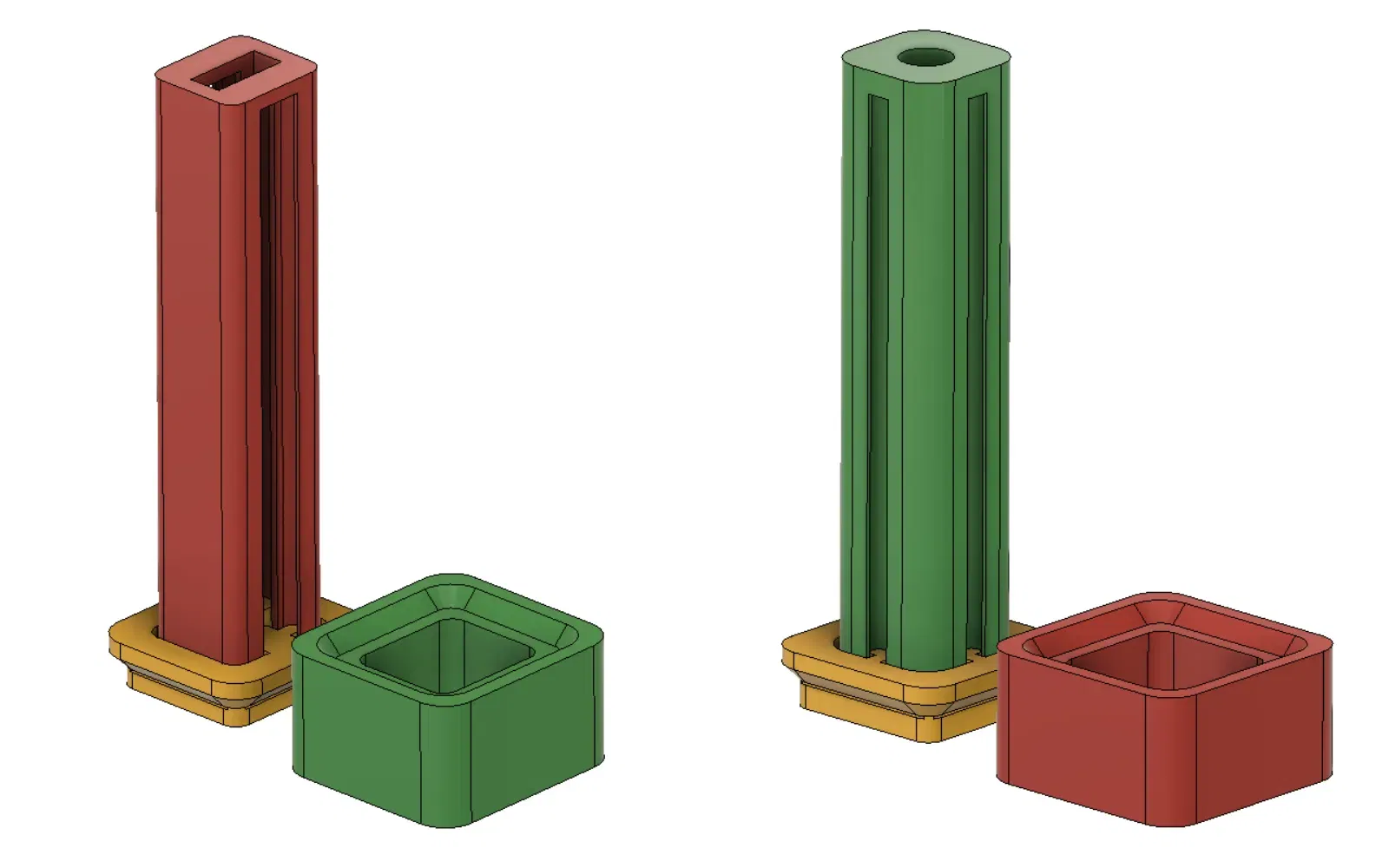

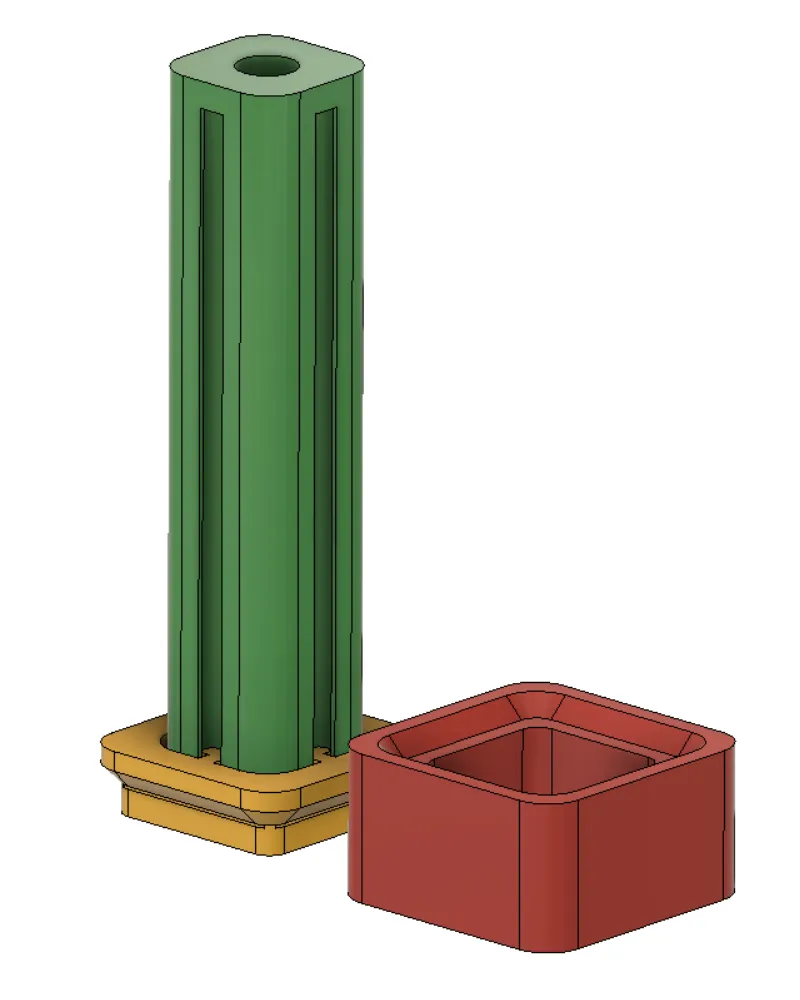

Máy phân phối nam châm tiện lợi phiên bản 2

Những bản in 3D chức năng và thực tế này là phiên bản mới và cải tiến hơn so với thiết kế ban đầu của tôi. Nhờ có phản hồi từ người dùng @SteveS42 và những người khác về thiết kế đầu tiên của tôi, tôi nghĩ rằng bạn sẽ thấy phiên bản này hoạt động tốt hơn nhiều.

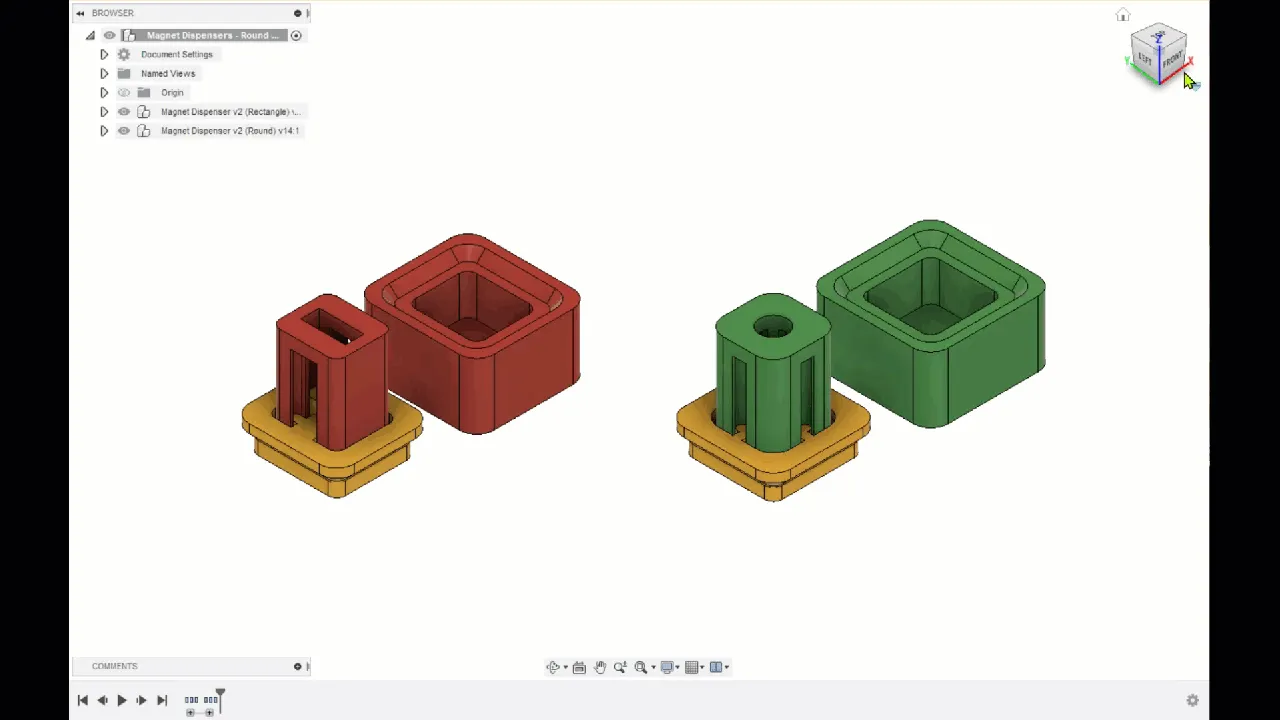

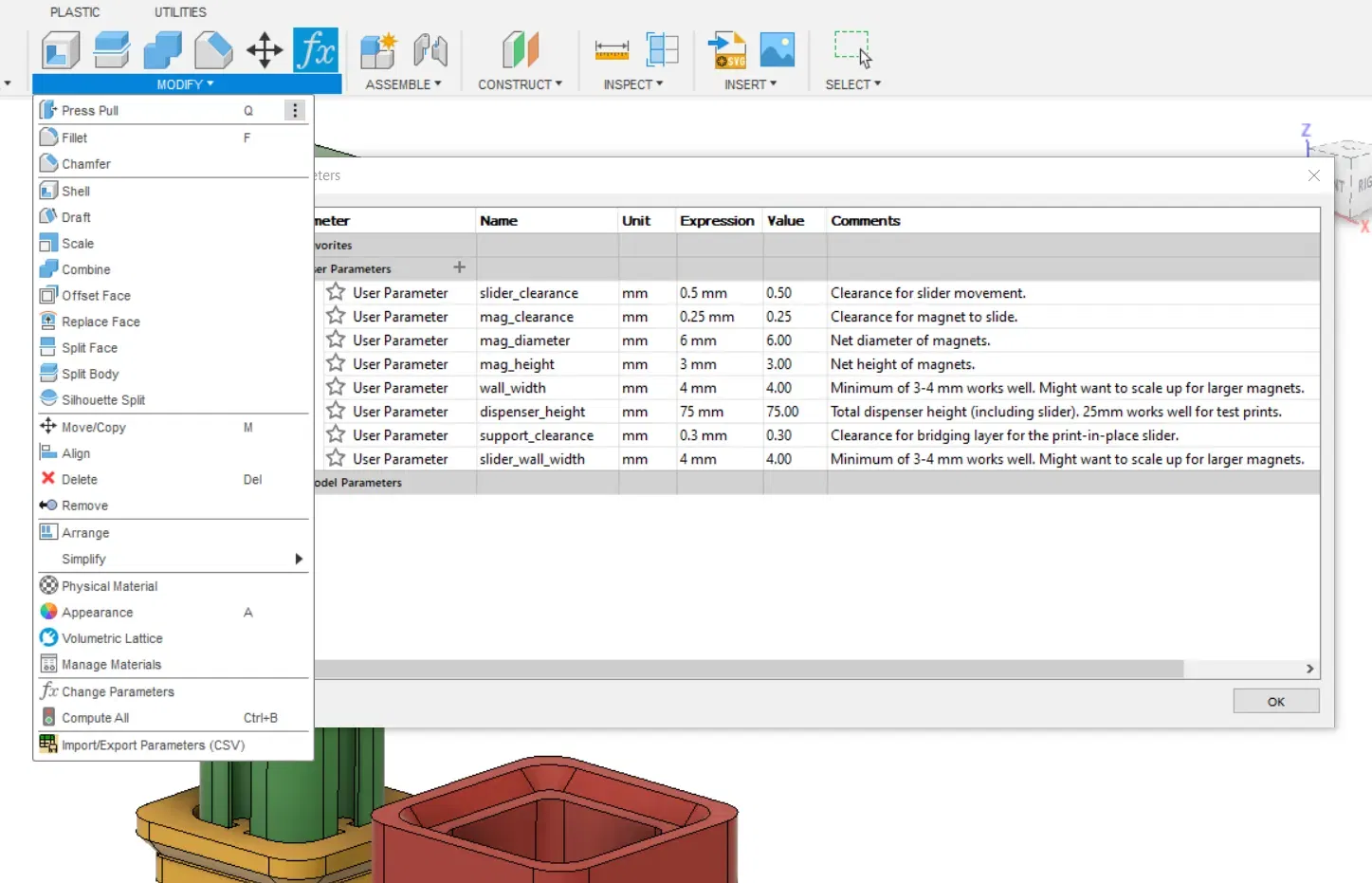

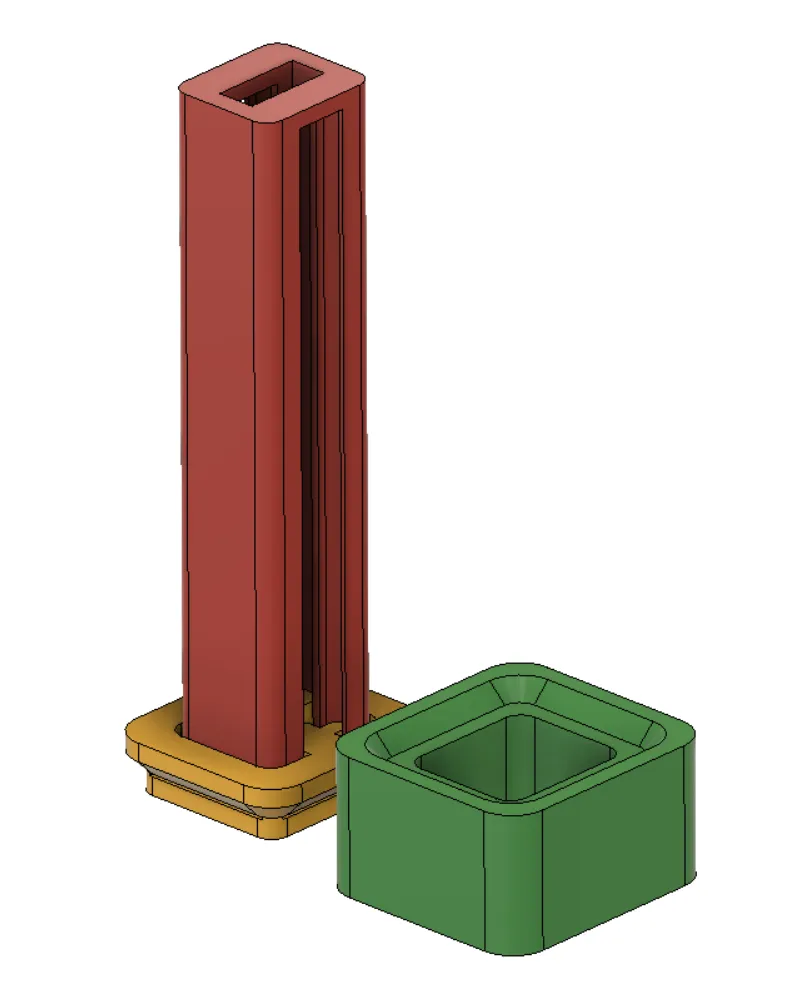

Tôi đã bao gồm một số tệp 3MF cho các kích thước nam châm hình chữ nhật và tròn phổ biến. Tôi cũng đã bao gồm các tệp nguồn Fusion để bạn có thể chỉnh sửa và remix. Các thiết kế sử dụng các tham số người dùng của Fusion nên rất dễ dàng để nhập các kích thước nam châm mới và các mô hình sẽ tự động thay đổi kích thước tương ứng.

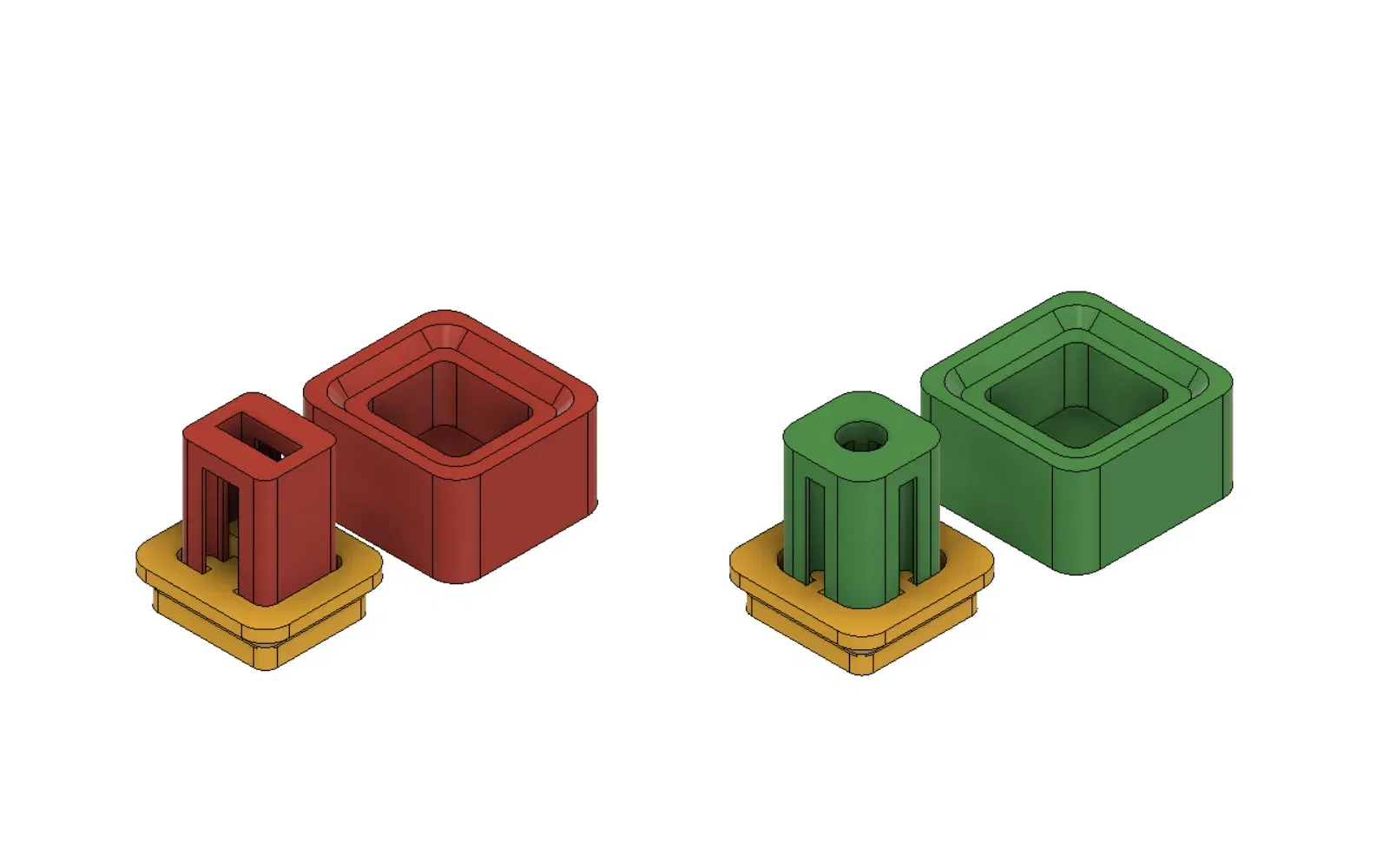

Tôi đề xuất bạn in một hoặc nhiều tệp thử nghiệm trước để kiểm tra khoảng cách cho máy in của bạn. Đây là những máy phân phát mini (cao 25 mm) in nhanh chóng.

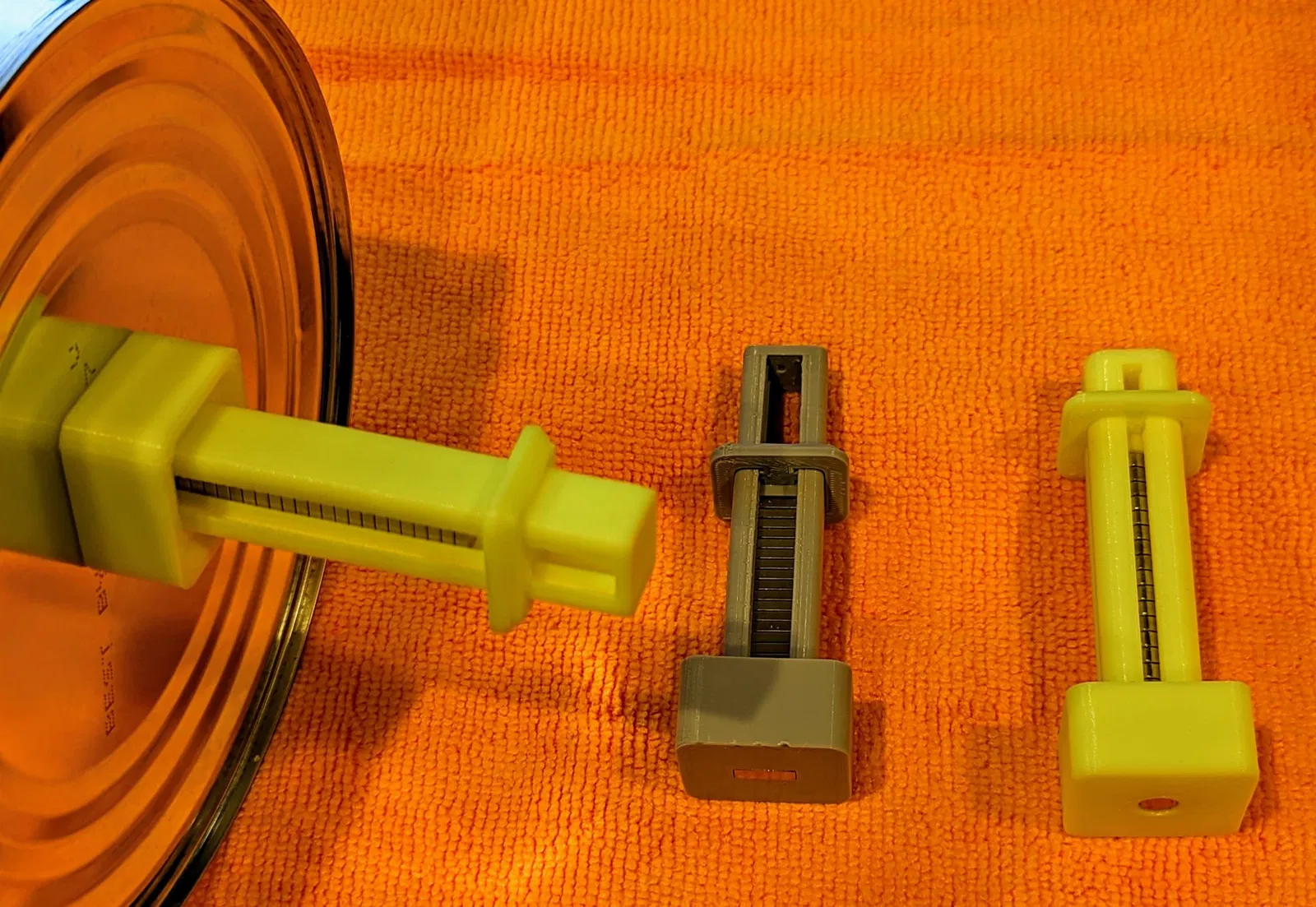

Lưu ý (2025-01-23): Khi cắt, bạn có thể nhận được cảnh báo về một lớp trống hoặc các vùng nổi. Bạn có thể an tâm bỏ qua cảnh báo này. Tôi đã thiết kế máy phân phát sao cho phần trượt chỉ kết nối nhẹ với máy phân phát để Fusion và phần mềm cắt sẽ xem toàn bộ như một phần duy nhất chứ không phải hai cơ thể riêng biệt. Vì những điểm kết nối đó quá nhỏ để cắt hoặc in, chúng ta nhận được cảnh báo, nhưng điều này giúp phần trượt dễ dàng tách ra hơn sau khi in.

Lưu ý: Tôi đã tải lên các phiên bản không chính xác của các tệp thử nghiệm tròn. Tôi đã thay thế các tệp đó bằng các tệp đã sửa vào ngày 2022-11-18.

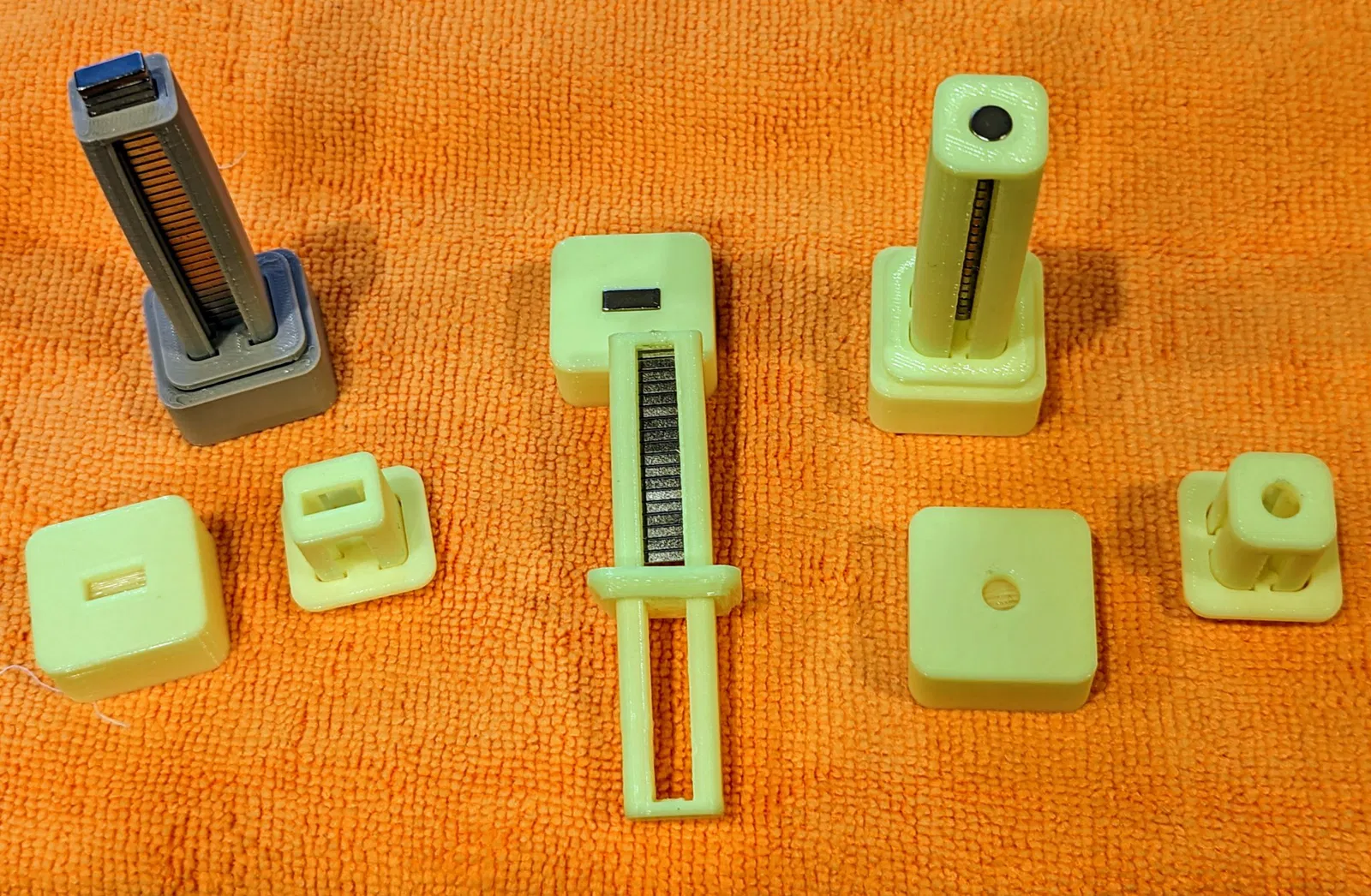

Đây là các nam châm tôi đã mua từ Amazon (không phải liên kết liên kết):

Nam châm hình chữ nhật 10mm x 4mm x 2mm:
https://www.amazon.com/dp/B09M6BJK5N

Nam châm tròn 6mm x 3mm:
https://www.amazon.com/gp/product/B077K364Z7
