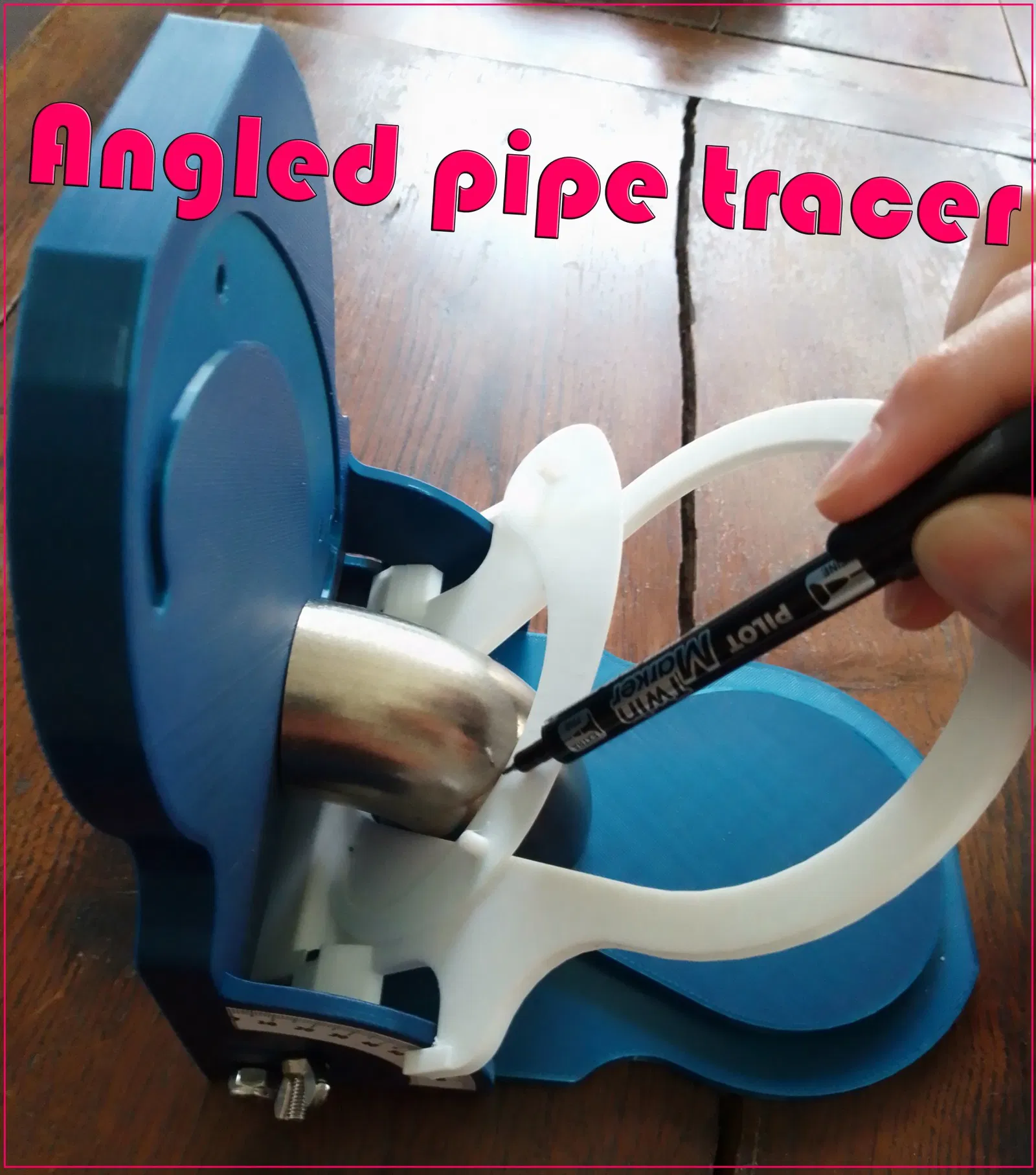

Công cụ tracer ống coudé cho ống uốn góc chính xác
Tôi đã thiết kế công cụ tiện lợi này cho những người bạn làm ống dẫn của chúng ta, để vẽ lại các ống cong ở góc độ yêu cầu.
Mô tả
Tôi đã thiết kế công cụ tiện lợi này cho các bạn thợ ống, để vẽ các ống cong với góc độ yêu cầu.

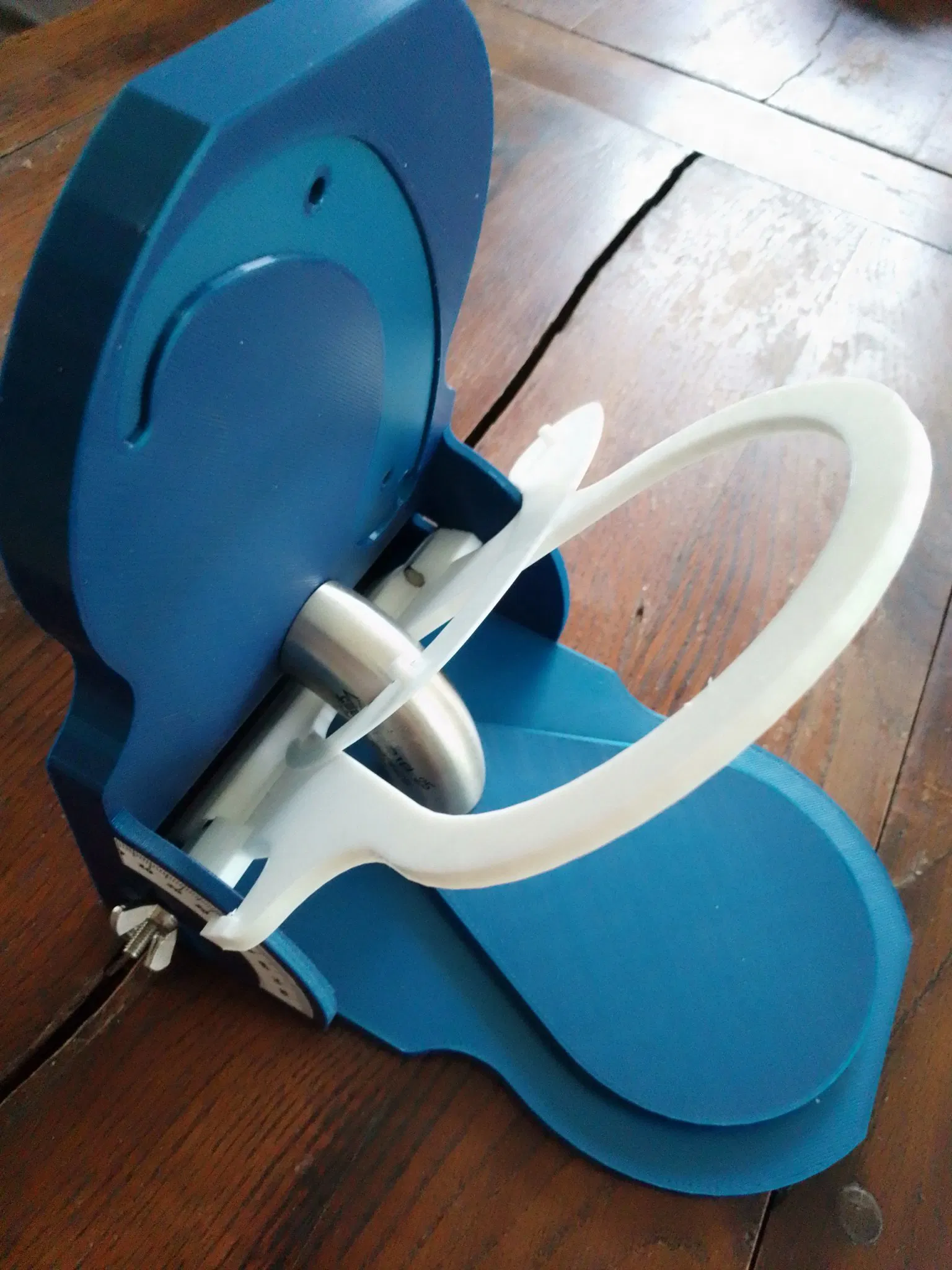

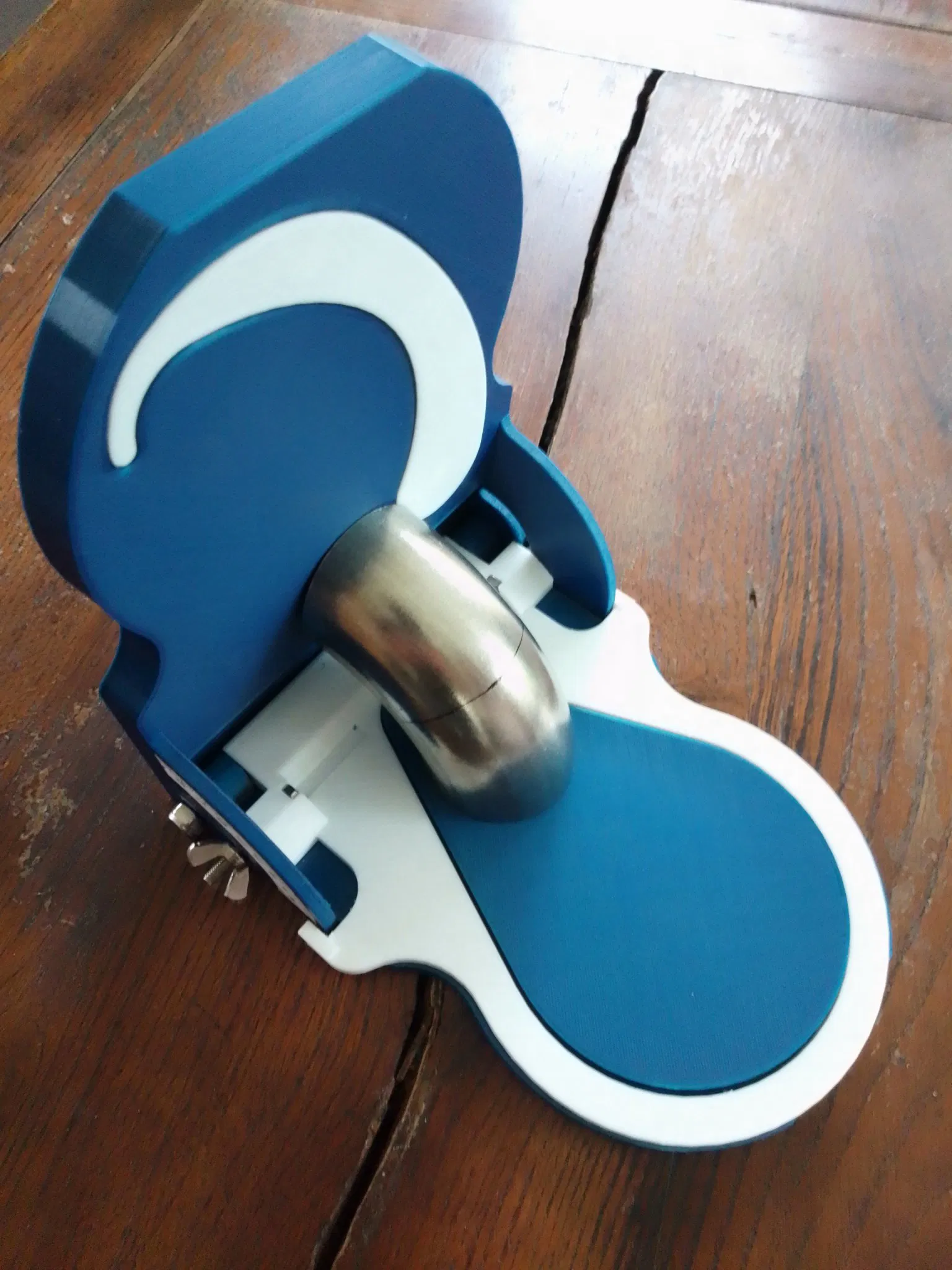

Đường kính ống cong đủ điều kiện dao động từ Ø25mm đến Ø88.9mm. Tôi đã bao gồm một thước để bạn có thể vẽ tất cả các đường kính này.
Việc lắp ráp gần như rất đơn giản, bạn sẽ cần:
- 1 thanh ren M6x140
- 2 đai ốc khóa M6
- 2 vít đầu lục giác M4x30/35
- 2 đai ốc cánh M4
Đầu tiên dán giá đỡ góc, sau đó lắp thanh ren và cuối cùng là vít lục giác và đai ốc cánh.

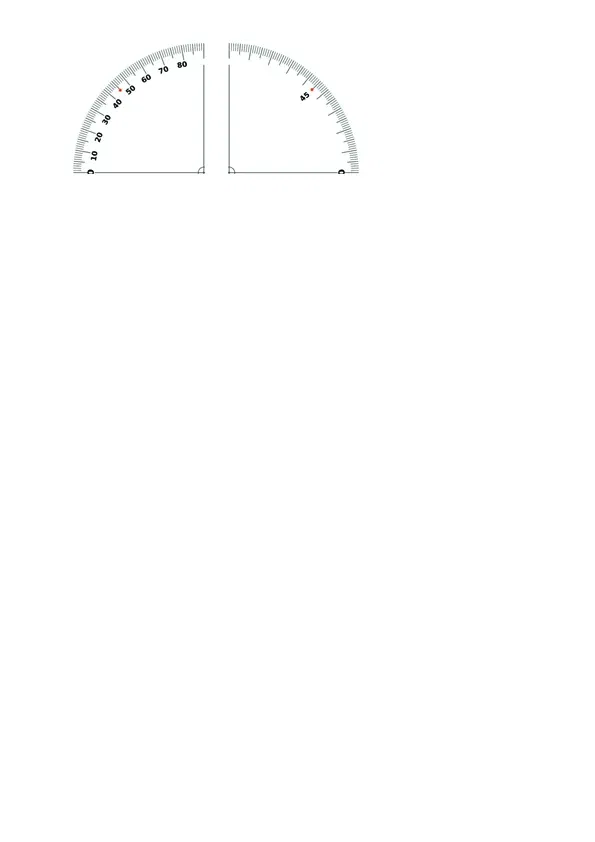

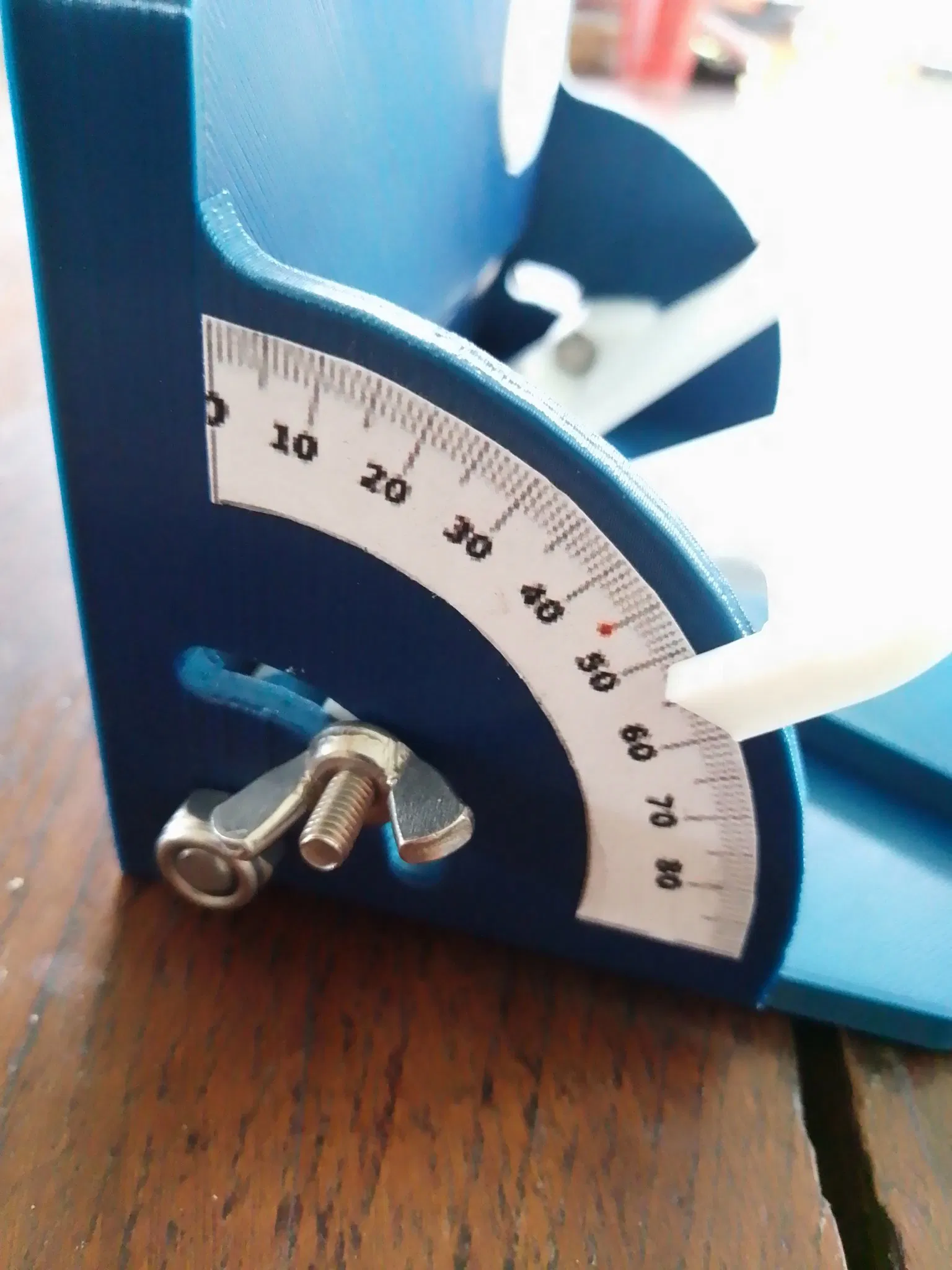

Tôi đã thêm các tệp protractor góc in được ở kích thước phù hợp, vì vậy bạn sẽ cần in và dán chúng, đặt 0 và 90° thẳng hàng với trục thanh ren.

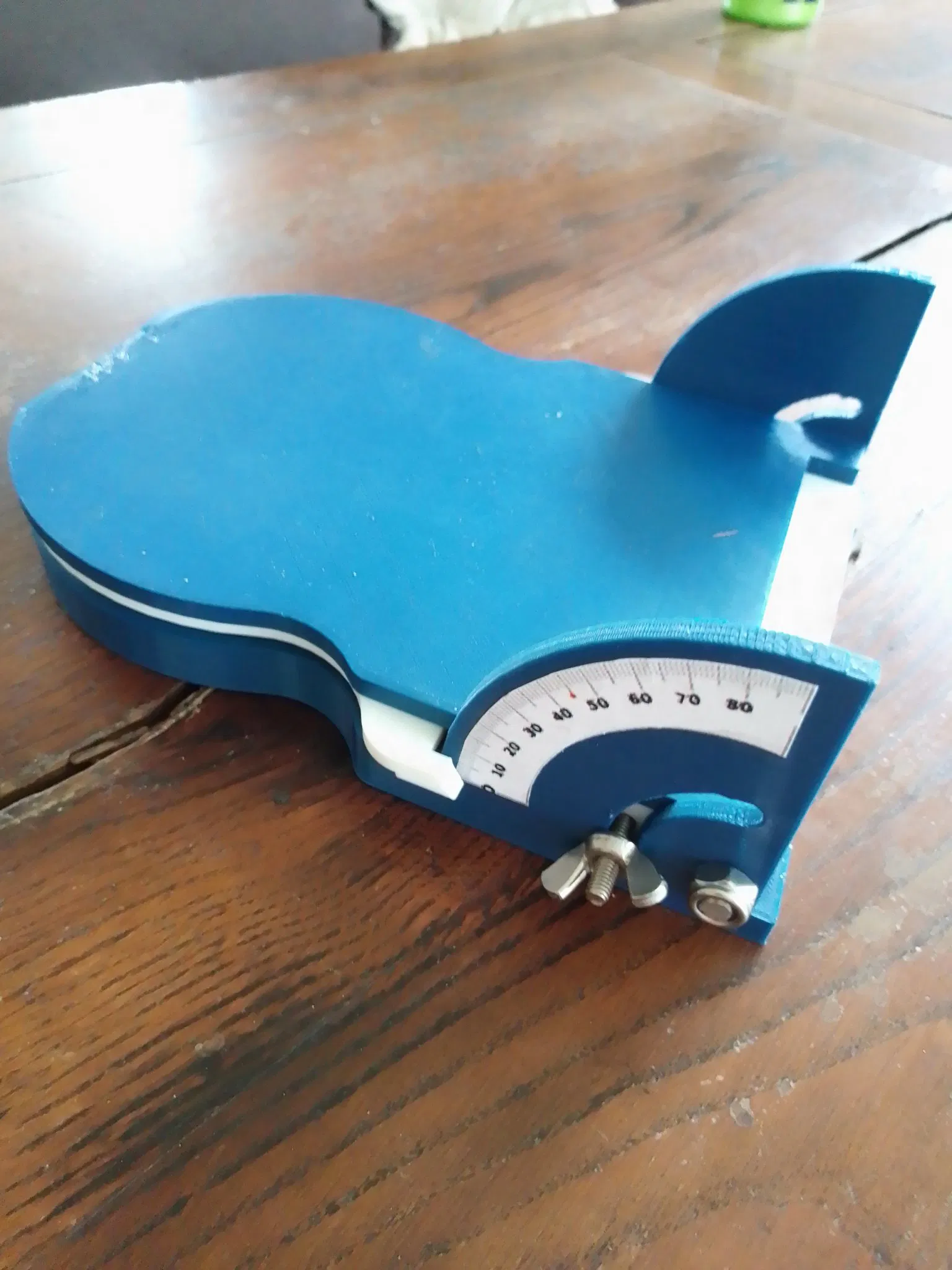

Công cụ này cũng có thể gập lại để chiếm ít không gian hơn trong hộp lưu trữ.
In bằng PLA, 3 lớp viền; 5 hoặc 10% độ đặc, không cần hỗ trợ, thiết kế cho kích thước giường mini Prusa.
thưởng thức! ;]
