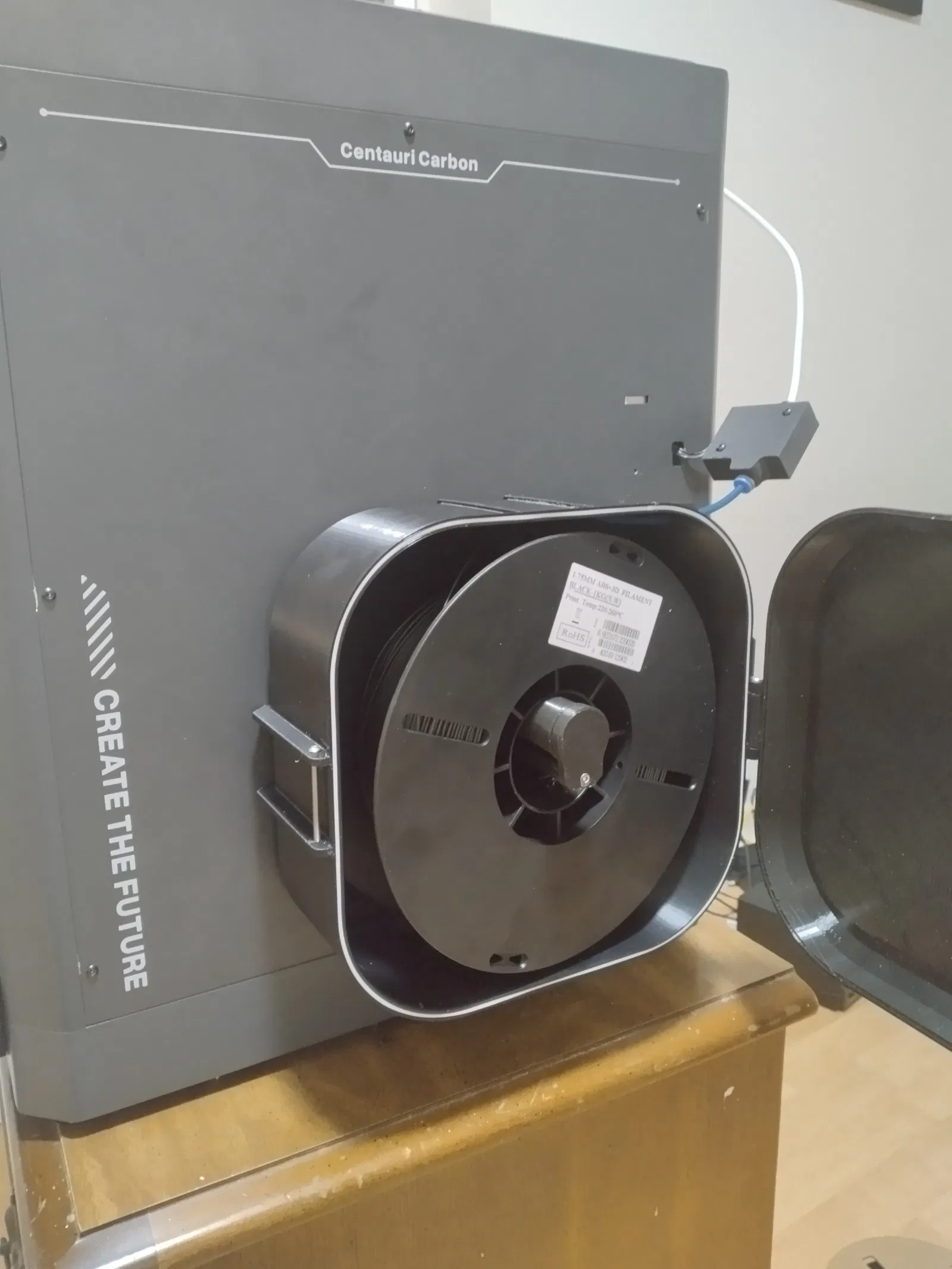

Hộp sấy gắn cạnh cho Elegoo Centauri Carbon với đồng hồ đo độ ẩm

Hộp sấy sợi in 3D gắn bên hông cho Elegoo Centauri Carbon với tùy chọn đo độ ẩm.

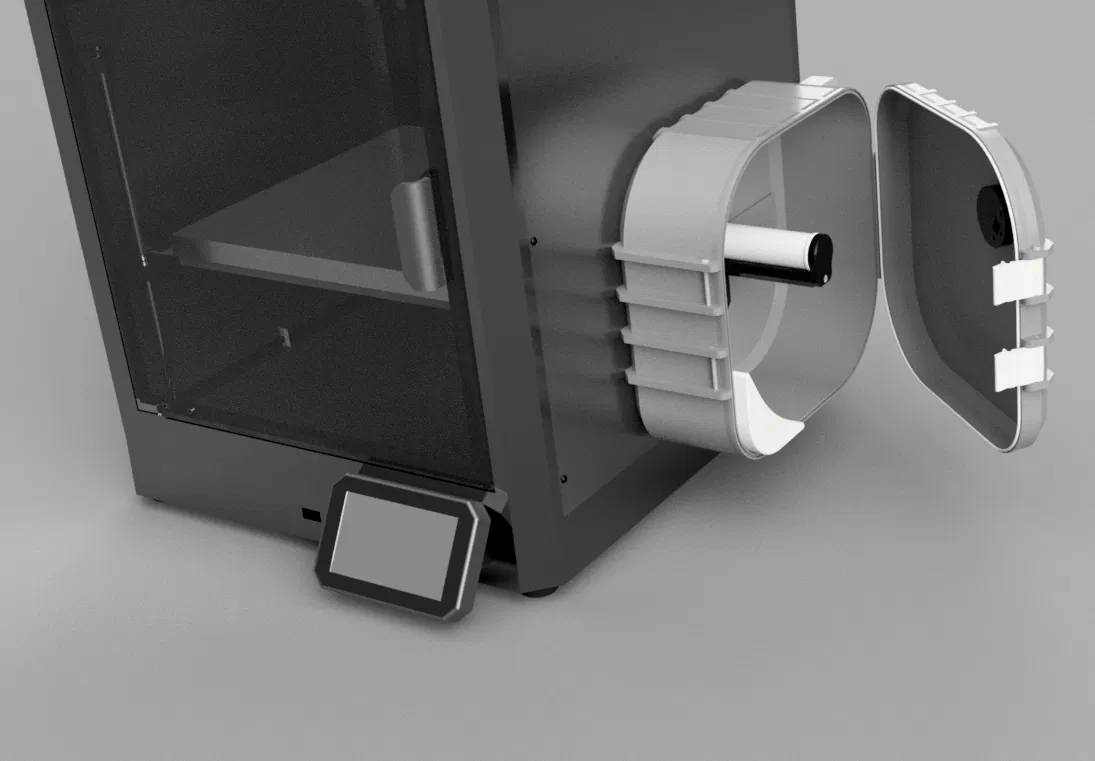

Phiên bản V2 hiện đã được thêm, bao gồm giá đỡ chất hút ẩm cho cả V1 và V2:

Phiên bản mới sẽ cứng cáp hơn nhiều (tường dày hơn 50%, bản lề chắc chắn hơn và bản lề kép/ba với cơ chế khóa kép. Hướng dẫn phần lớn giống nhau. Nếu bạn không có vít m3 dài 30-45 mm, hãy sử dụng biến thể nắp cho vít dài 10-16 mm. Tổng lượng vật liệu sử dụng khoảng 750 g.

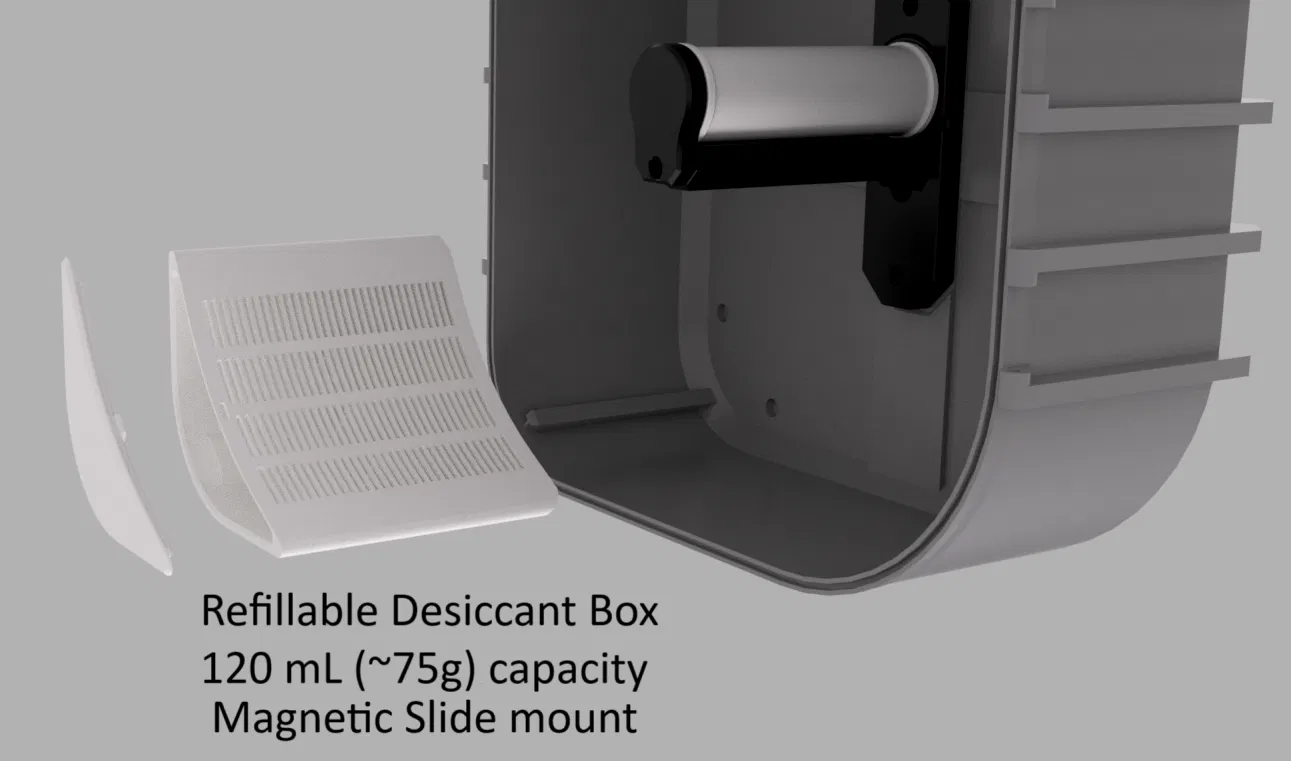

Đã thêm giá đỡ chất hút ẩm - Tôi chưa in nó nhưng nó sẽ hoạt động. Nó được gắn bằng nam châm 6x3mm và/hoặc vít m3 - có một lớp xuyên 0,2mm trên lỗ vít, vì vậy nó nên được in không cần hỗ trợ.

Cập nhật ngày 3/9/25: sửa đổi nhỏ trên các chốt của V2 để giải quyết vấn đề dung sai, và thay đổi chiều cao và các khớp nối của giá đỡ chất hút ẩm.

DO XUNG ĐỘT GIẤY PHÉP, GIÁ ĐỠ CUỘN DÂY LÀ MỘT MÔ HÌNH RIÊNG BIỆT CÓ SẴN TẠI ĐÂY

Bạn sẽ cần phần cứng sau:

• 2x Đầu nối ECAS dạng đẩy 4mm (ví dụ) - tùy chọn nhưng rất hữu ích, cần thiết để sử dụng giá đỡ bộ phát hiện sợi.

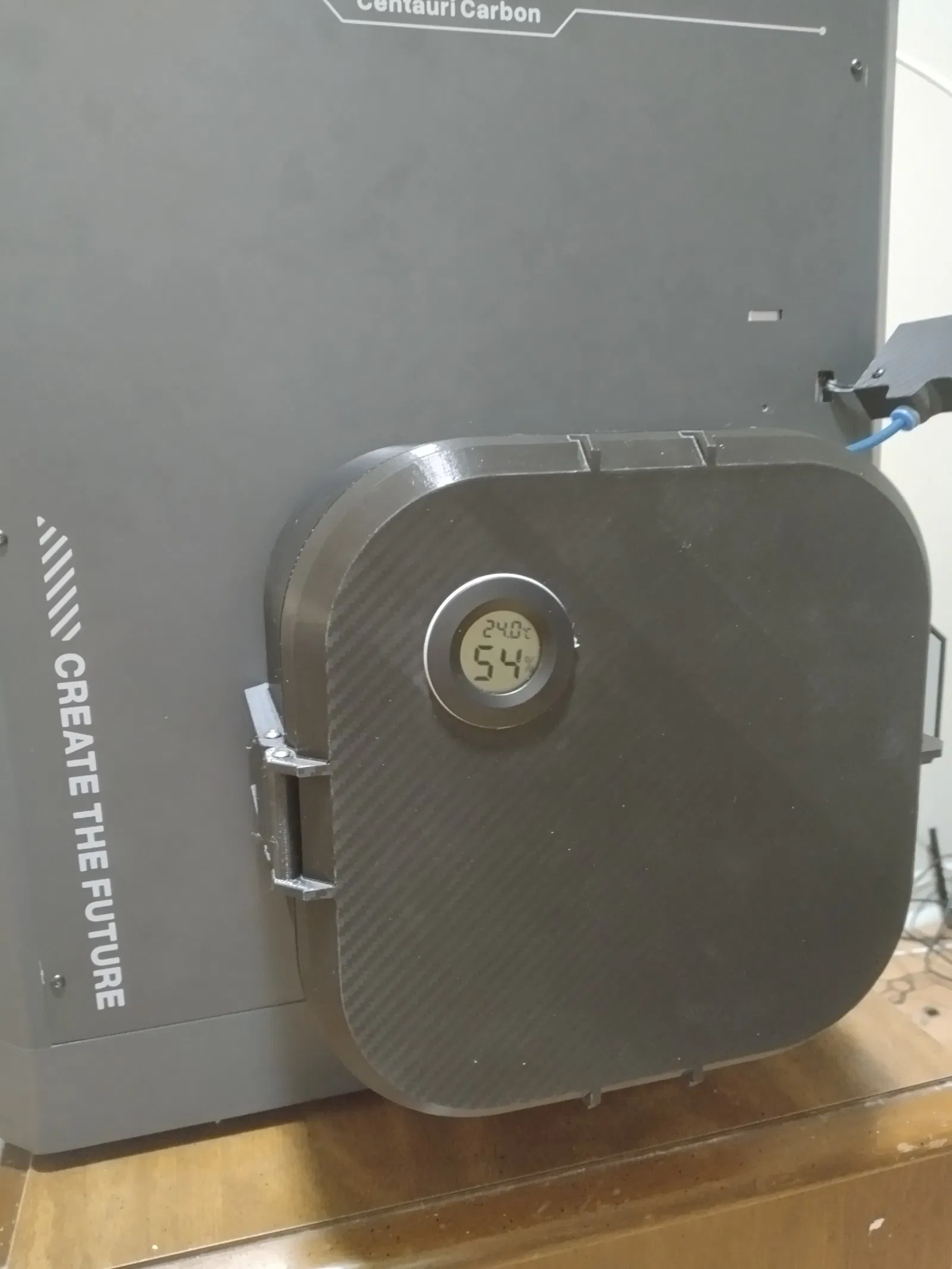

• 1x Đồng hồ đo độ ẩm tròn 45mm (ví dụ) - tùy chọn, sử dụng với biến thể nắp có đồng hồ đo độ ẩm.
• 3x Vít M5x20 SHCS
• 2x Vít M3x40 SHCS hoặc BHCS, và 1x Vít M3x50.
• 3x Đai ốc M5, ưu tiên loại nylock
• 4x Vòng đệm nhiệt M3 dài 4mm - hai cái tùy chọn cho hộp chất hút ẩm, hai cái tùy chọn để cố định giá đỡ cuộn dây vào hộp khi nó không được bắt vít vào mặt bên của Centauri carbon bằng vít M5.
• 2x Nam châm đĩa 6x3mm cỡ Voron, hoặc mỏng hơn 6x1.5mm - tùy chọn nhưng có thể dùng để cố định hộp chất hút ẩm.
• Một ít sợi TPU hoặc vật liệu tương tự làm gioăng cho hộp sấy và đồng hồ đo độ ẩm
• Phần cứng và các bộ phận in tương ứng cho mô hình giá đỡ cuộn dây được liên kết ở trên

Hướng dẫn:

• Nếu muốn, hãy dán nam châm và/hoặc lắp vòng đệm nhiệt vào các điểm gắn bên trong giá đỡ cuộn dây để lưu trữ chất hút ẩm (hộp chất hút ẩm sẽ được tải lên sau).
• Tháo phần hỗ trợ tích hợp khỏi thân và nắp giá đỡ cuộn dây nếu bạn đang sử dụng biến thể có đồng hồ đo độ ẩm.

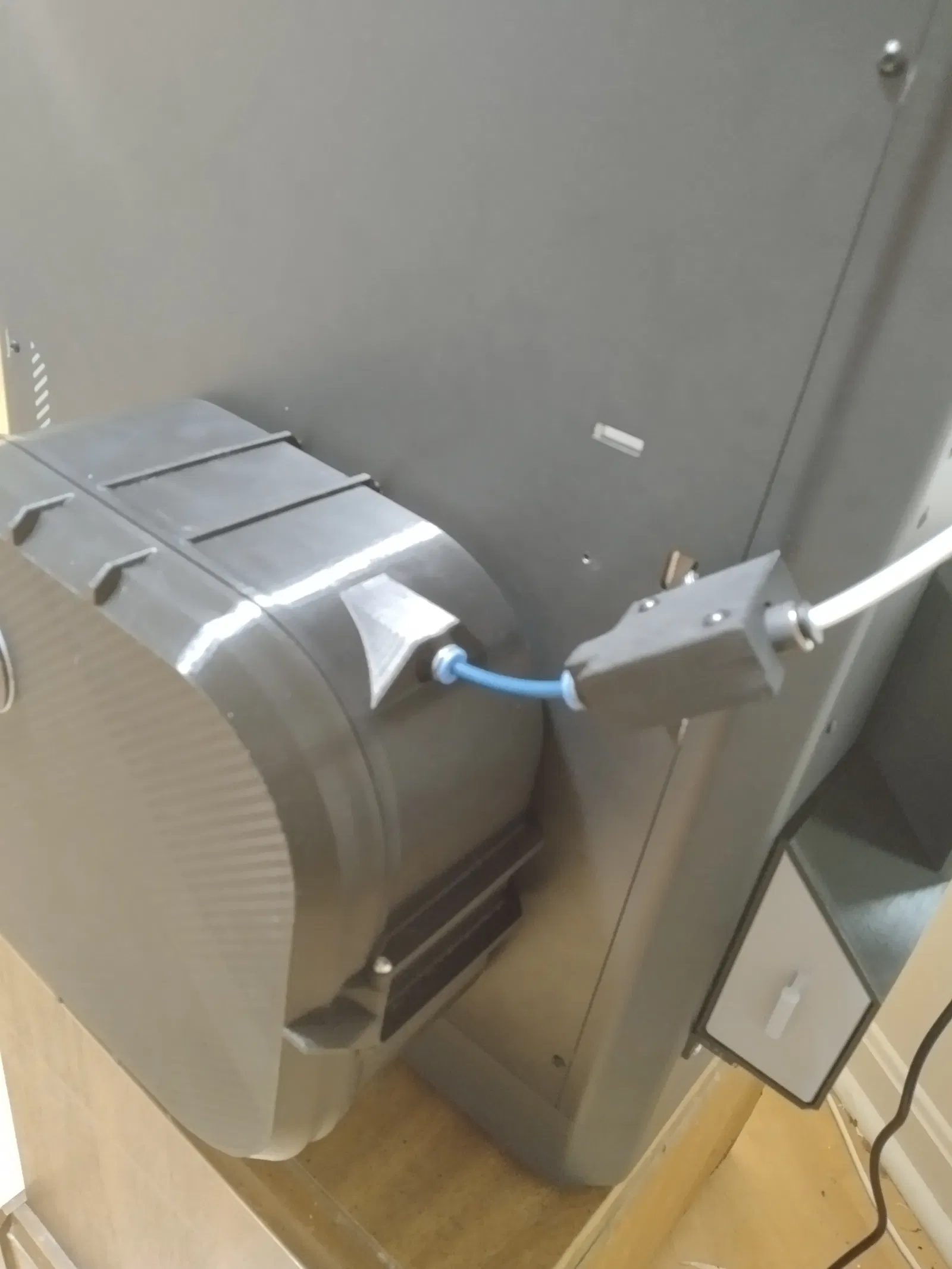

• Lắp đầu nối ECAS vào hộp sợi và giá đỡ bộ phát hiện sợi, tháo phần cứng bộ phát hiện sợi và lắp lại bộ phát hiện vào bộ phận in.
• Tùy chọn: thêm sợi TPU vào rãnh của thân và nắp hộp sợi nếu bạn đang sử dụng phiên bản nắp có đồng hồ đo độ ẩm, các vị trí lắp TPU được hiển thị màu đỏ bên dưới. Lắp đồng hồ đo độ ẩm vào nắp.
• Gắn nắp vào thân bằng vít M3x50, và chốt vào nắp bằng vít M3x40, thêm một vít nữa cho điểm chốt trên thân.
• Tháo giá đỡ cuộn dây ban đầu và thay thế giá đỡ ban đầu bên trong máy in, lắp giá đỡ đã in.
• Vặn 3x Vít M5x20mm SHCS qua thân giá đỡ cuộn dây (mô hình đã liên kết), thân hộp sấy, thân Centauri carbon, vào các đai ốc M5 đã lắp ở mặt sau của giá đỡ đã in từ bước trước.
• Gắn con lăn và nắp cuối vào thân giá đỡ cuộn dây (mô hình đã liên kết), vặn nắp cuối vào.

Đề xuất/Sự cố:

PLA+ tối thiểu được khuyến nghị với 5 lớp tường. Có sự đánh đổi về độ cứng của vật liệu, sợi nạp CF có thể quá giòn đối với bản lề, nhưng nylon có thể quá linh hoạt để giữ các mặt vuông. Tôi có thể sửa đổi mô hình để cải thiện độ bền bản lề và độ cứng tường trong tương lai. Hộp đựng chất hút ẩm sẽ được thêm vào sau khi thử nghiệm thiết kế. Bộ phát hiện sợi treo tự do hơi xấu nhưng có lẽ mang lại đường đi có điện trở thấp nhất có thể do chiều dài cáp ngắn.
