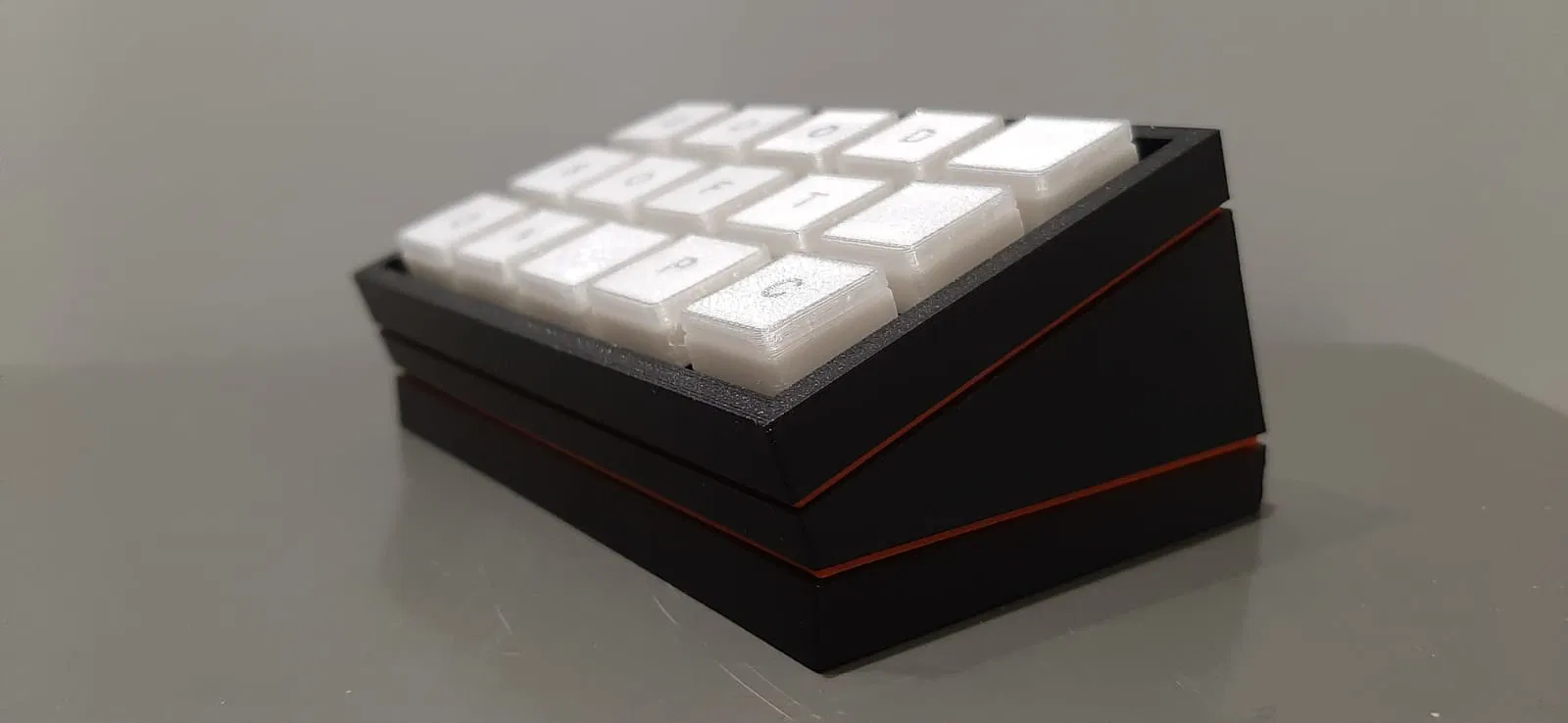

Bảng điều khiển ExtenDeck với phần cứng và keycap Cherry MX

Phần cứng ExtenDeck + PRO KEYCAPS #### Phần mềm ExtenDeck #### #### ExtenDeck - lắp ráp từng bước #### DỰ ÁN GIÁO DỤC, triết lý STEAM

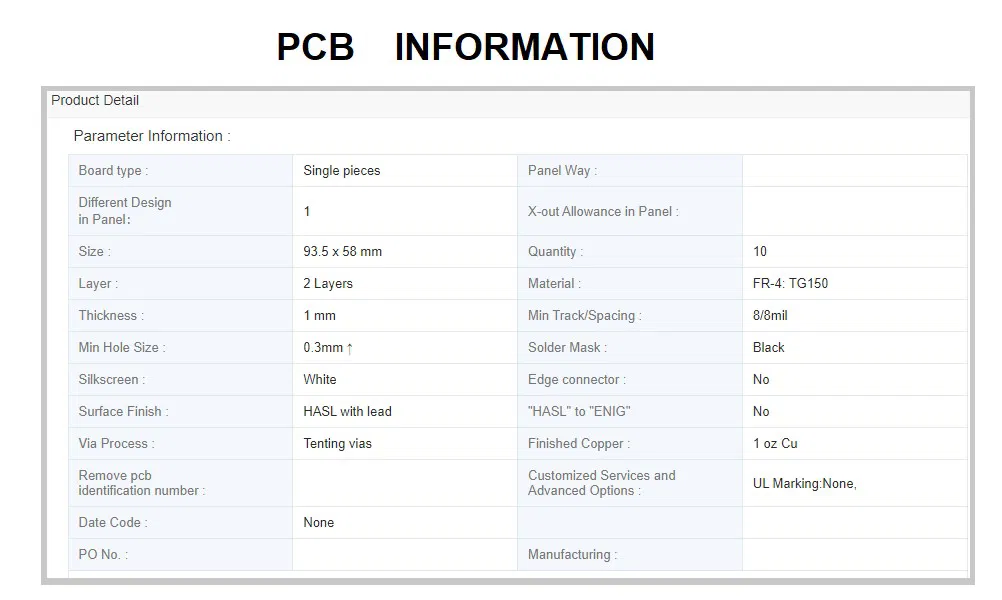

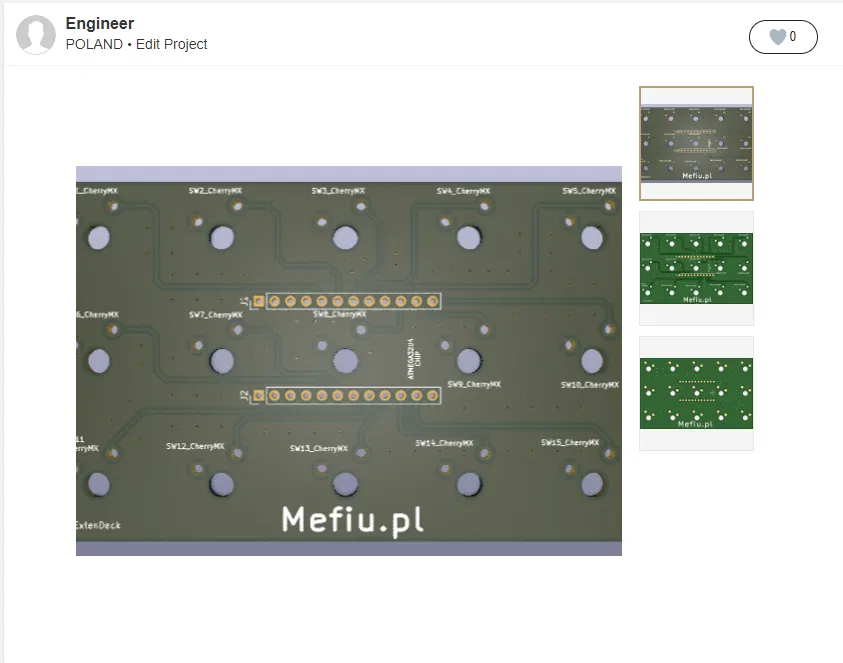

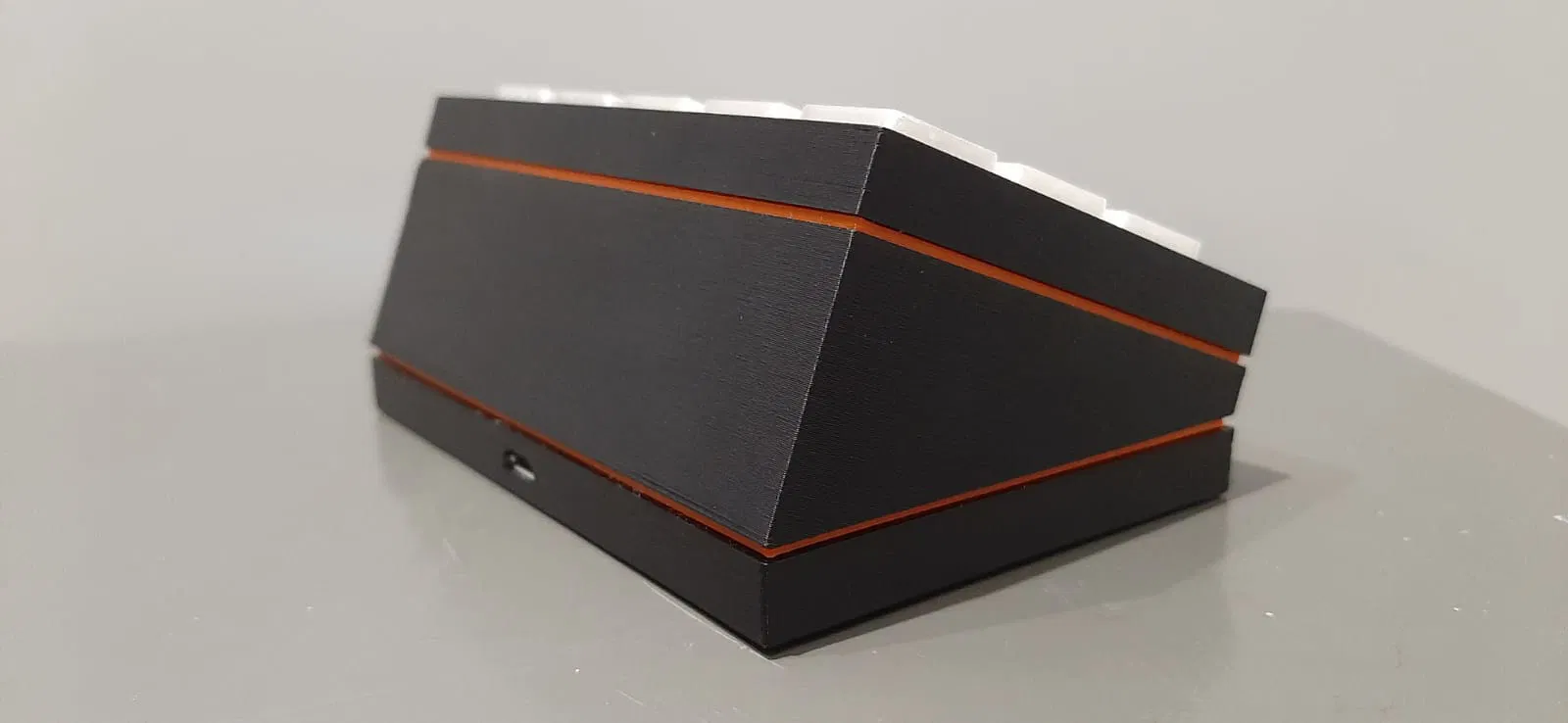

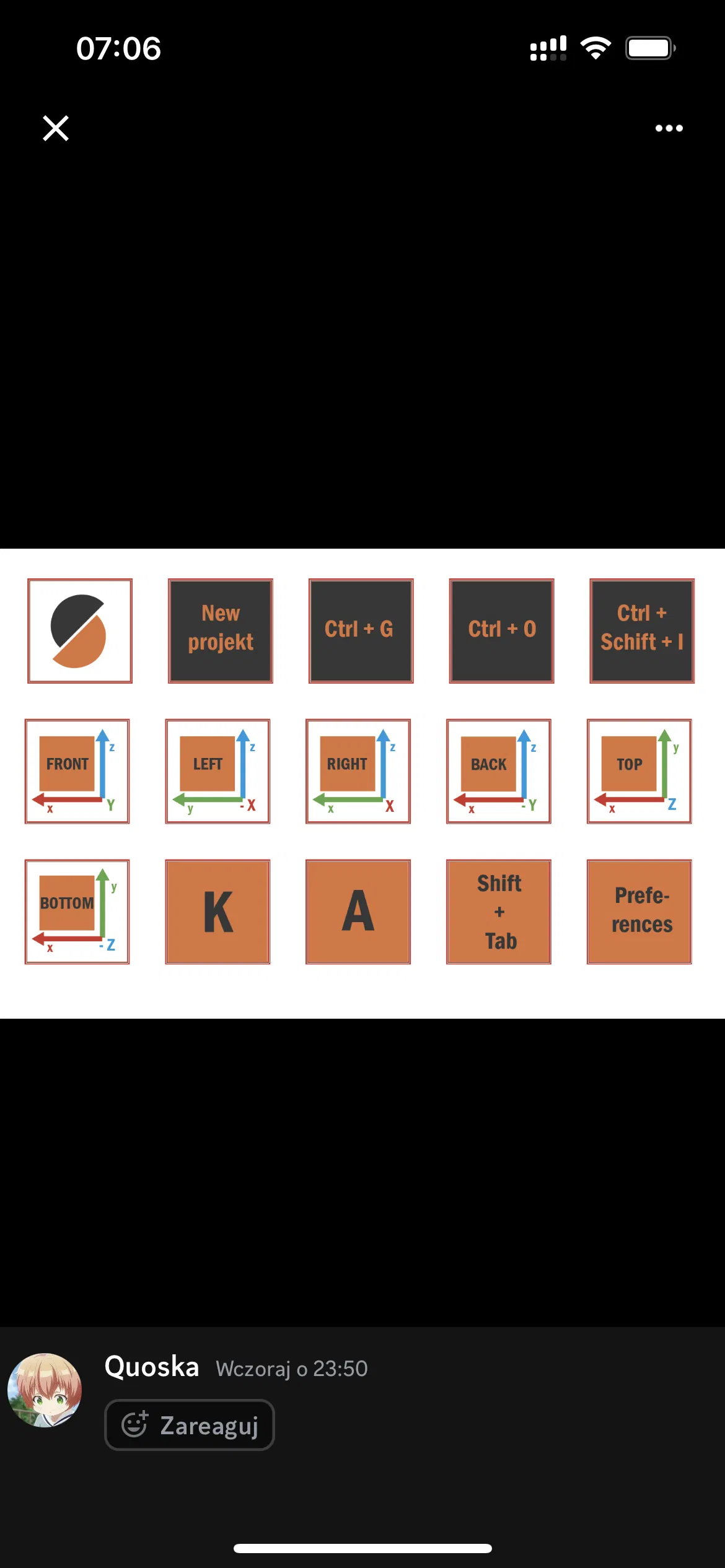

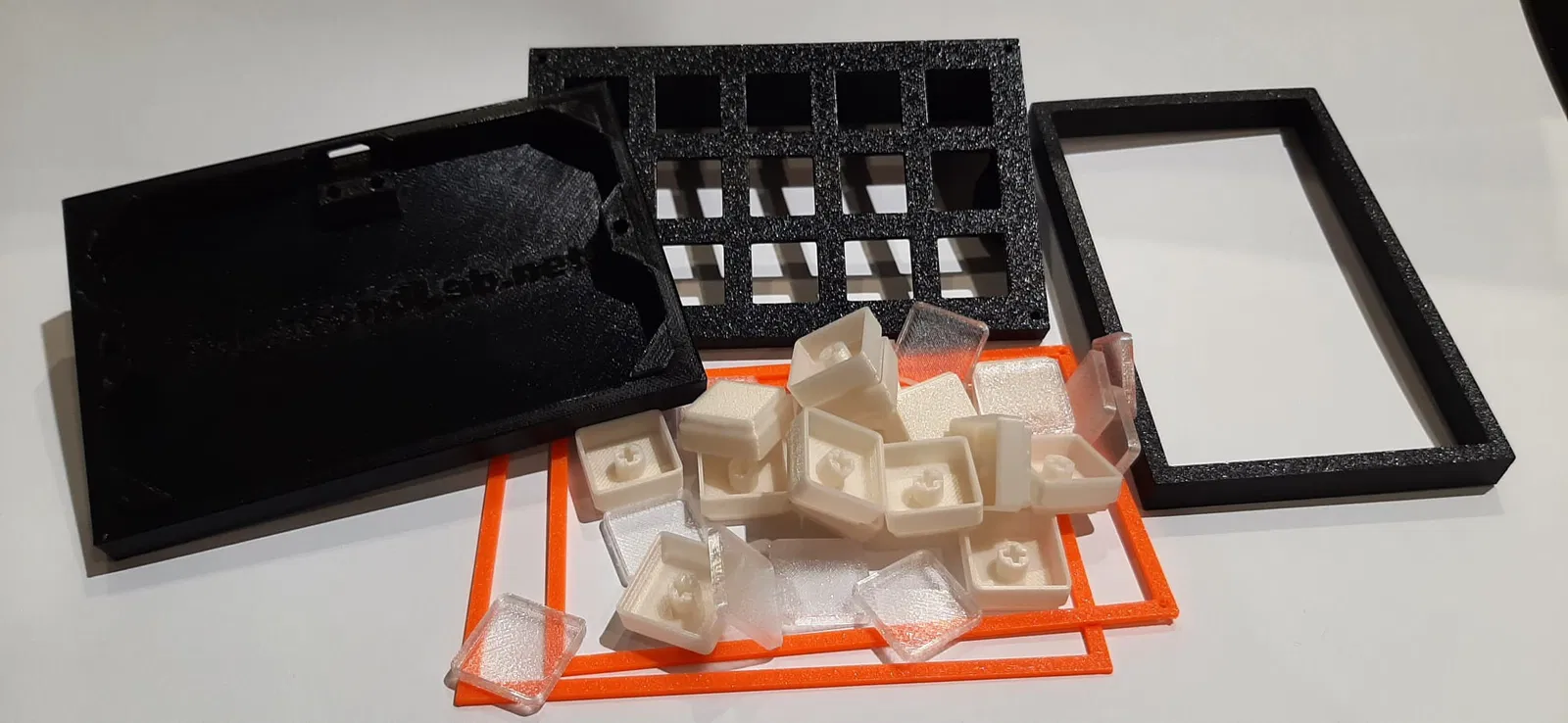

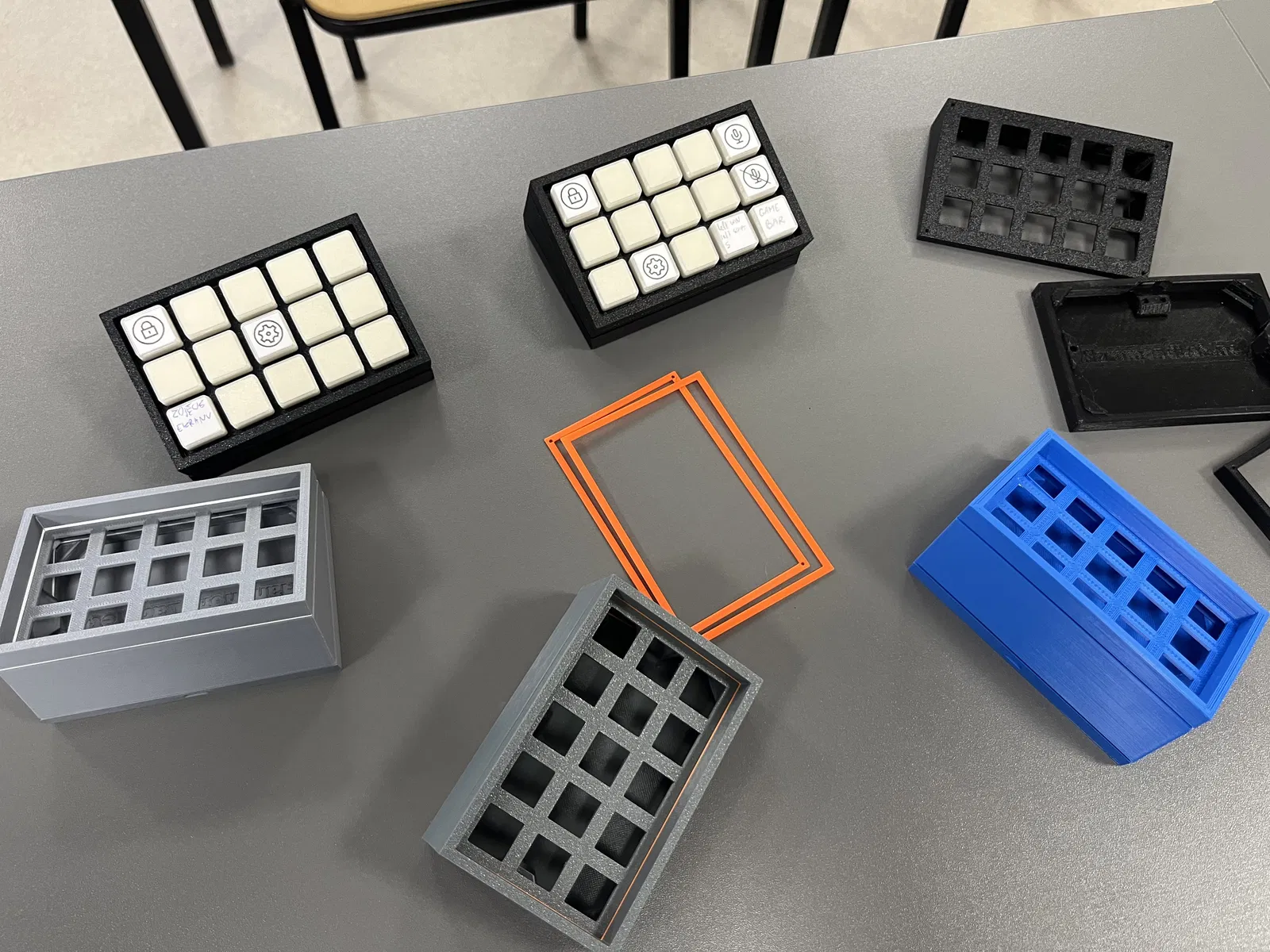

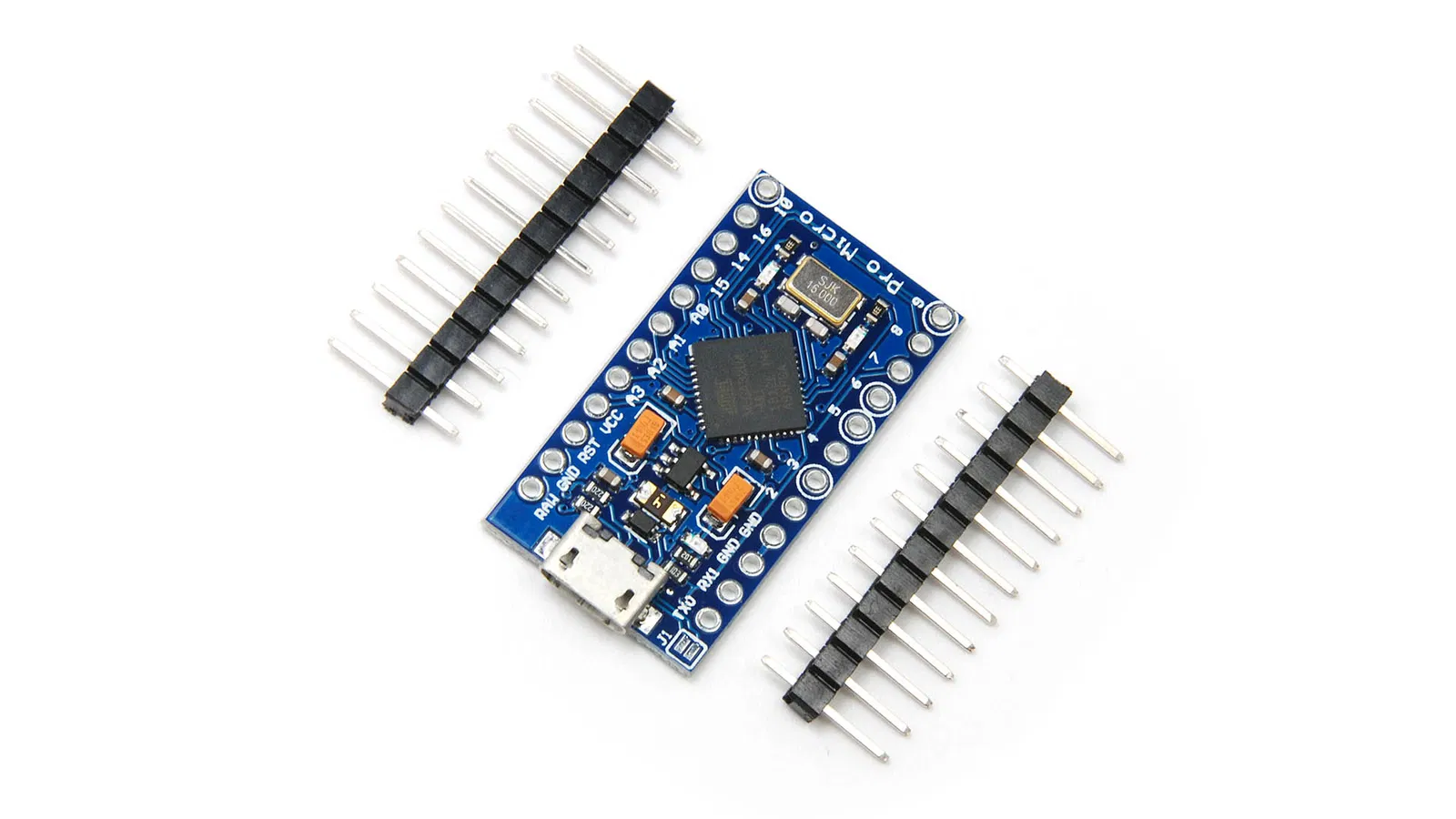

• TÀI LIỆU KHÔNG THƯƠNG MẠI: https://sp10.kalisz.pl/aktualnosci/5107-wsp%C3%B3lny-projekt-sp10-i-zste.html #### Phần mềm & PCB: https://github.com/mateuszlanduch/ExtenDeck https://www.pcbway.com/project/shareproject/ExtenDeck_Keyboard_83e9e6ec.html Tải xuống nhãn bên dưới .pdf https://www.instagram.com/quoska_art/ #### Những gì bạn cần: 1. Các yếu tố 3D Extendeck 2. PCB hoặc chỉ cáp ;) 3. M1,6 - 8mm 4x, M3 - 4mm 2x, M3 - 12mm 2x 4. Arduino Pro Micro, USB micro 5. Kết nối mini micro nam 6. Kết nối 12P raster 2,54mm 7. Bàn phím Cherry MX 15x 8. Jelly cho vỏ 4x 9. Imbuses và giấy A4 #### Cài đặt in 3D: ⚙ Keycaps_PETG *TRANSPARENT 100% fill ⚙ Dự án còn lại 20 % fill: ExtenDeck_Bottom_PLA *JETBLACK, Extendeck_Top PLA *JETBLACK, ExtenDeck_Center PLA *JETBLACK, Key_ PLA *VANILLAWHITE, ExtenDeck_Frame_Top PLA *LIONORANGE, ExtenDeck_Frame_Bottom PLA *LIONORANGE ⚙ Không có bè ⚙ Không có hỗ trợ Tôi đã sử dụng: ⚙ Máy in Prusa MINI+ ⚙ Bảng thép lò xo PEI có kết cấu - mua từ Nhà máy Prusa. Tính năng thiết bị: Kích thước 110x74x50 mm, trọng lượng: 127g, 15 nút, Arduino có thể tháo rời bên trong Pro Micro. Nếu bạn muốn lắp ráp mà không có PCB - chỉ với cáp, sơ đồ sẽ giúp bạn: Nếu có bất kỳ câu hỏi nào, hãy viết cho tôi ;) http://www.mefiu.pl/
