Giá đỡ chai nước lồng ghép hình tổ ong nhỏ gọn

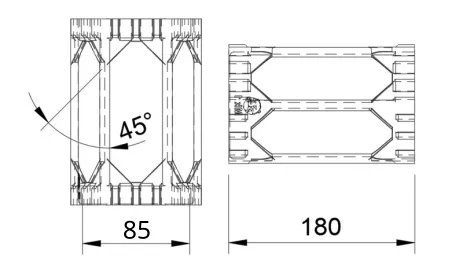

Thiết kế này là một biến thể của giá đỡ chai nước Honeycomb Interlocking Water Bottle Rack mà được gợi ý bởi @herbert. Phiên bản này được thiết kế để phù hợp tốt hơn với các chai nước nhỏ hơn (Nalgene tiêu chuẩn, CamelBak, v.v.). Tất cả các dung sai đã được cập nhật để duy trì sự vừa vặn tốt giữa các ô nhỏ hơn. ##### LƯU Ý: Phiên bản này là *không* tương thích với thiết kế lớn hơn. Tôi có thể thiết kế một bộ chuyển đổi nếu có bất kỳ sự quan tâm nào. Ngoài kích thước nhỏ hơn, tất cả các tính năng đều giống nhau: Giá đỡ chai có thể xếp chồng và liên kết này hoàn hảo cho các chai nước tái sử dụng cỡ nhỏ-trung bình, cốc du lịch và bất kỳ vật thể tròn nào có đường kính tương đương. Ô có một chút không gian bên trong nhiều hơn so với các hệ thống lưu trữ tương tự, và tôi thấy điều này hoạt động tốt nhất cho hầu hết các chai có đường kính từ 50-75mm. Giá đỡ liên kết này được thiết kế quá mức với trọng tâm là tạo ra một cấu trúc cứng và ổn định. Đường kính bên trong của ô là 85mm, và mỗi ô dài 180mm. Ô được thiết kế để rất dễ in, với tất cả các phần nhô ra ở 45° hoặc thấp hơn, và tất cả các cầu ngắn hơn 11mm. Thiết kế này không yêu cầu hỗ trợ. Tất cả các rãnh trong thiết kế có dung sai 0.2mm.* Nếu bạn không chắc về độ chính xác của máy in của mình, hãy thử in các bộ phận thử nghiệm “A” và “B” trong thư mục mô hình “Tolerance Test Pieces”. Tôi khuyên bạn nên in cả hai bộ phận thử nghiệm cùng một lúc để kiểm tra độ chính xác của máy in trong cả hai kích thước X và Y. #### Tính năng - Đường kính bên trong của ô là 85mm.

• Nhiều ô liên kết vào một mẫu tổ ong tùy chỉnh.
• Ba rãnh ở mỗi bên đảm bảo sự vừa vặn mạnh mẽ và ổn định.
• Mặt sau của ô có một mép để giữ cho các vật không bị trượt qua.
• Mỗi ô kết nối với bất kỳ ô nào khác.
• In trong khoảng ~5 giờ (tùy thuộc vào máy in và cài đặt).
• Sử dụng ~117g filament. #### Cài đặt Đề xuất - Tường: 3
• Lấp đầy: 15%+ sử dụng một mẫu có độ bền cao như gyroid hoặc cubic
• Chiều cao lớp: 0.28mm
• Vật liệu: PLA+, PETG, ABS
• Hỗ trợ: Không
• Thay đổi định hướng: Không * Tôi thấy 0.2mm là lý tưởng để tạo ra một kết nối chặt chẽ vẫn có thể tách rời nếu cần. Vui lòng nhắn tin cho tôi nếu bạn cần thiết kế độ dung sai cho phần khác.
