Giá đỡ cửa Einsy cho máy in 3D Prusa MK3S+

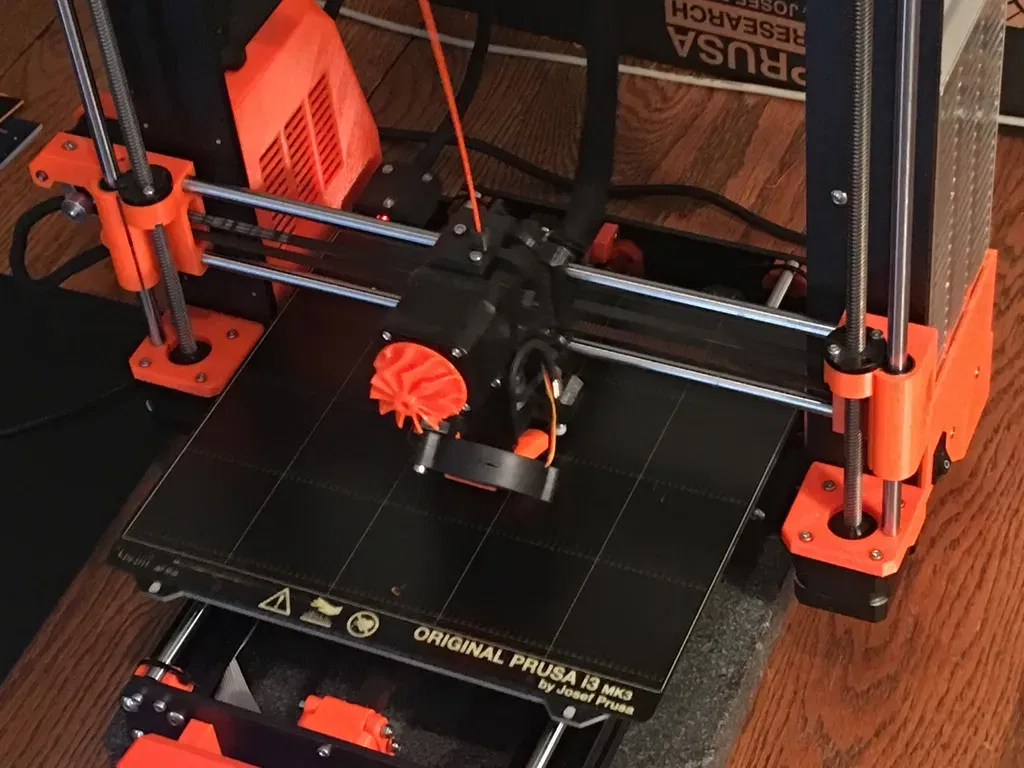

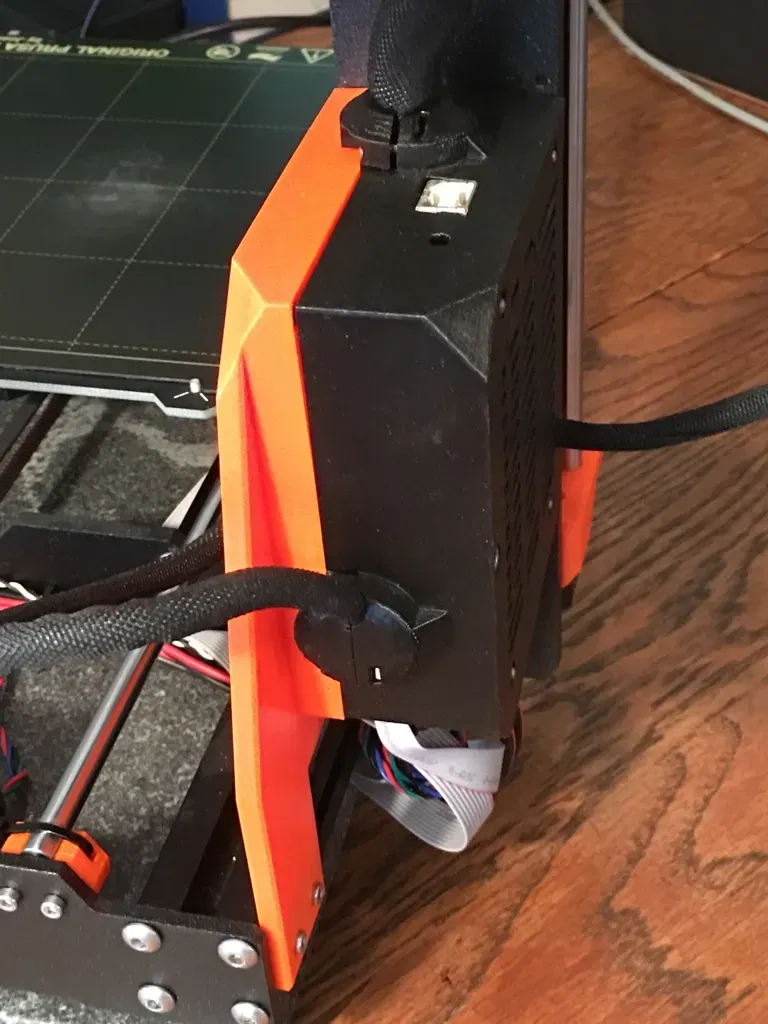

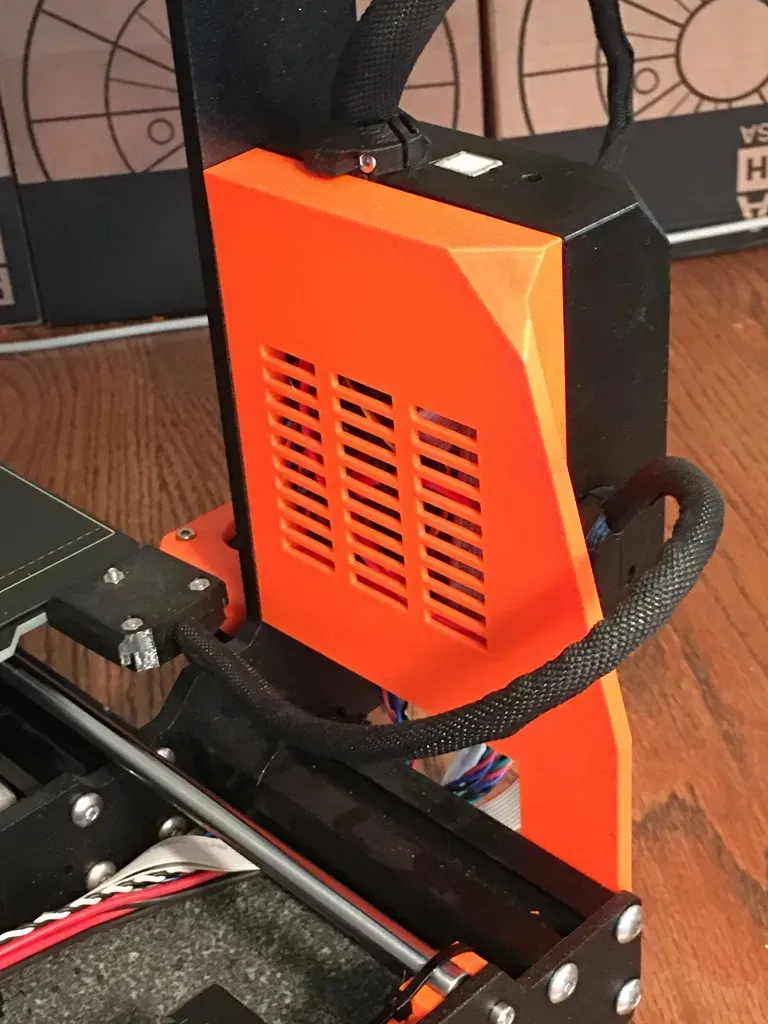

Đây là một bản mod cửa Einsy được tăng cường và gia cố để kết nối trục Z với trục Y. Chỉ cần sử dụng cơ sở Einsy gốc của bạn với điều này. Điều này ngăn chặn trục Z bị rung lắc và nên cải thiện chất lượng in của bạn. Tôi đã cố gắng giữ cho điều này đơn giản nhất có thể và hướng dẫn ở dưới. Chỉ mất vài giờ để in. Nó hoạt động đúng như tôi dự định và thực sự làm giảm độ rung lắc rất nhiều! Đây là bản mod yêu thích của tôi vì tôi coi đây là một yêu cầu vì nó ảnh hưởng đến chất lượng in, không chỉ là một điều tốt để có.

Có một phần thay thế, doorbracket_MMU, với lỗ cắt cho cáp MMU.

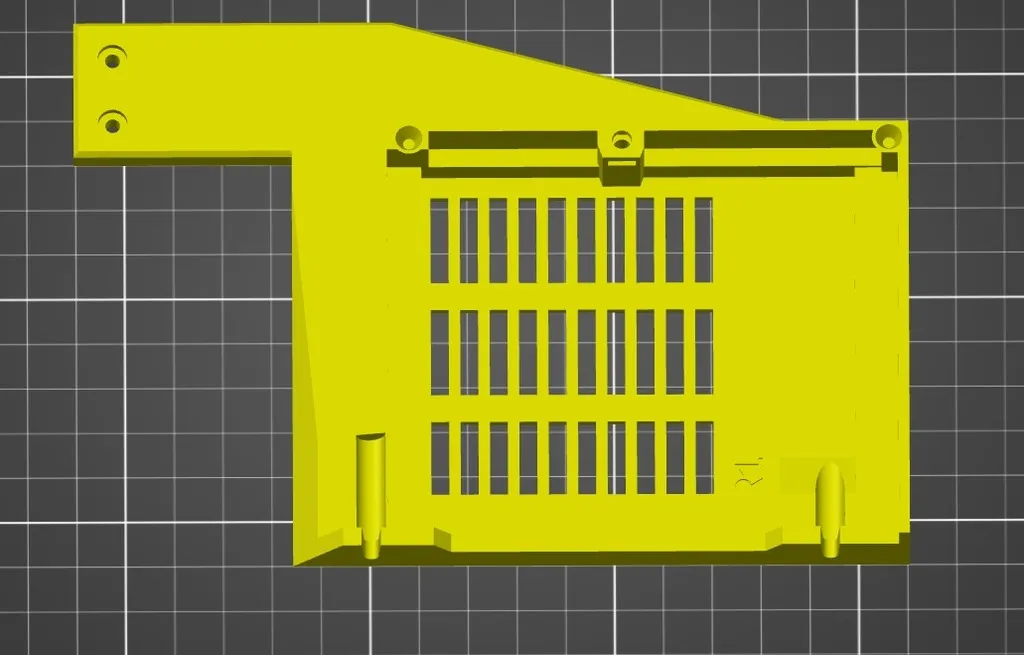

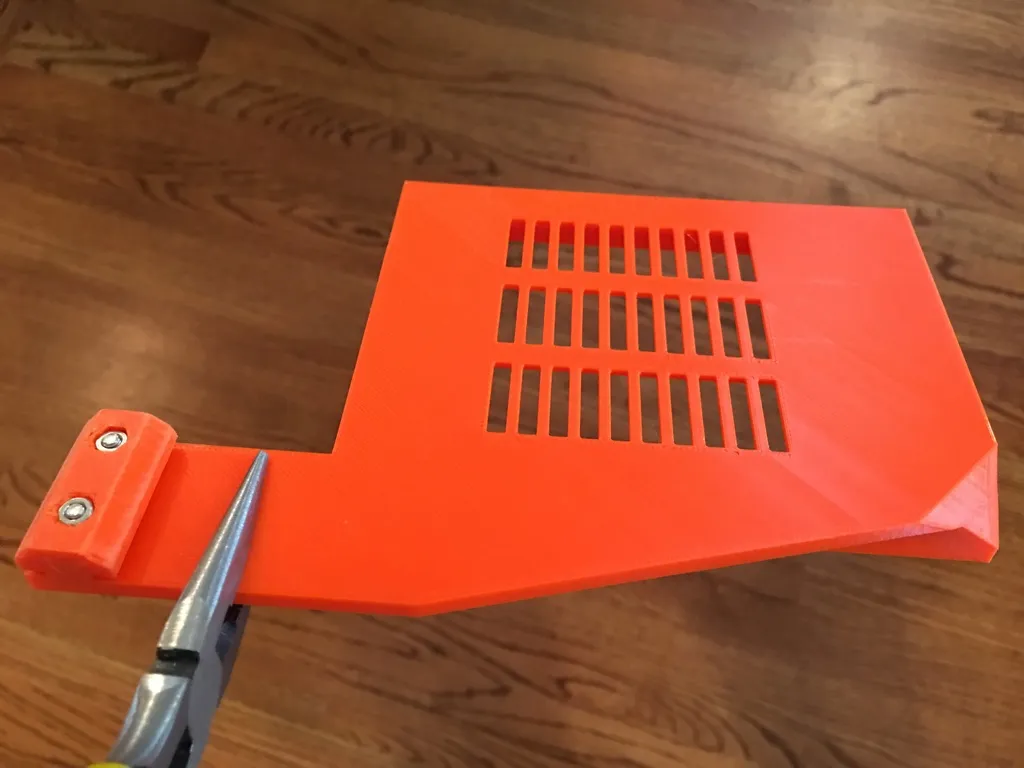

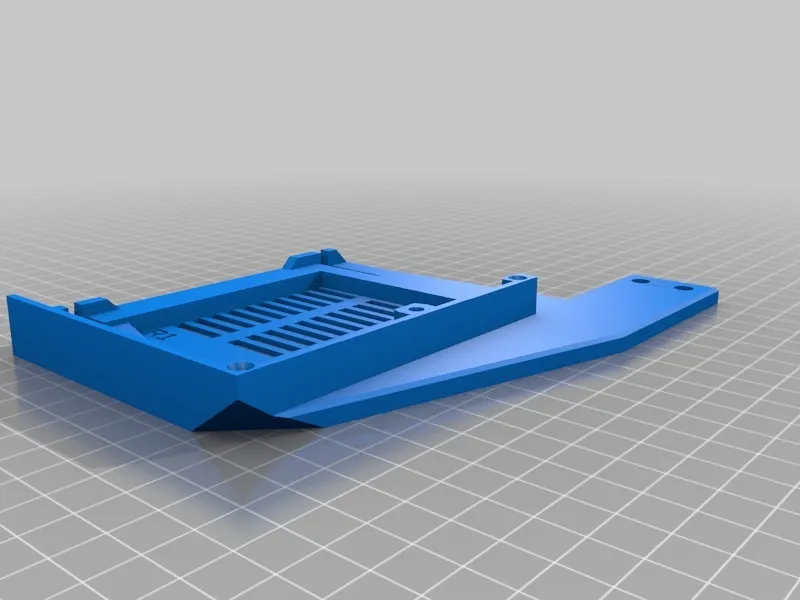

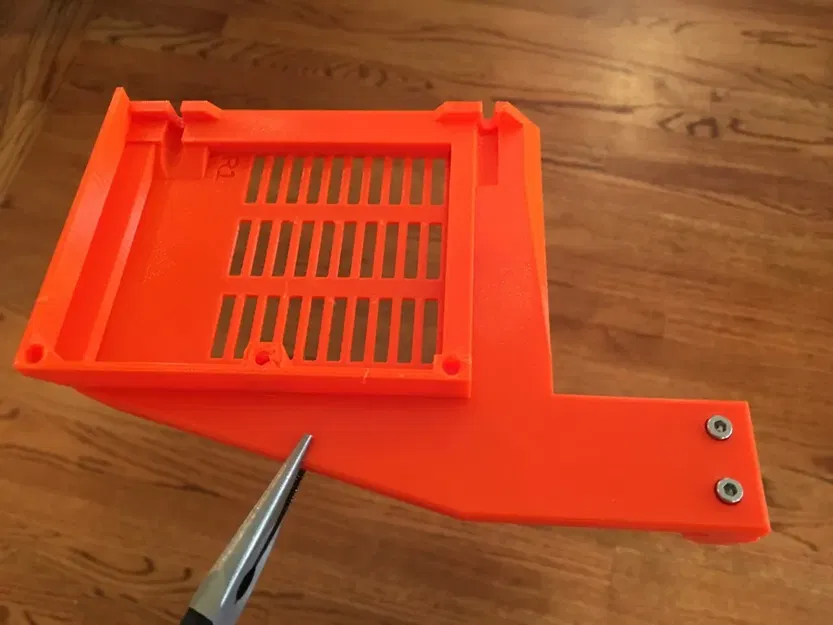

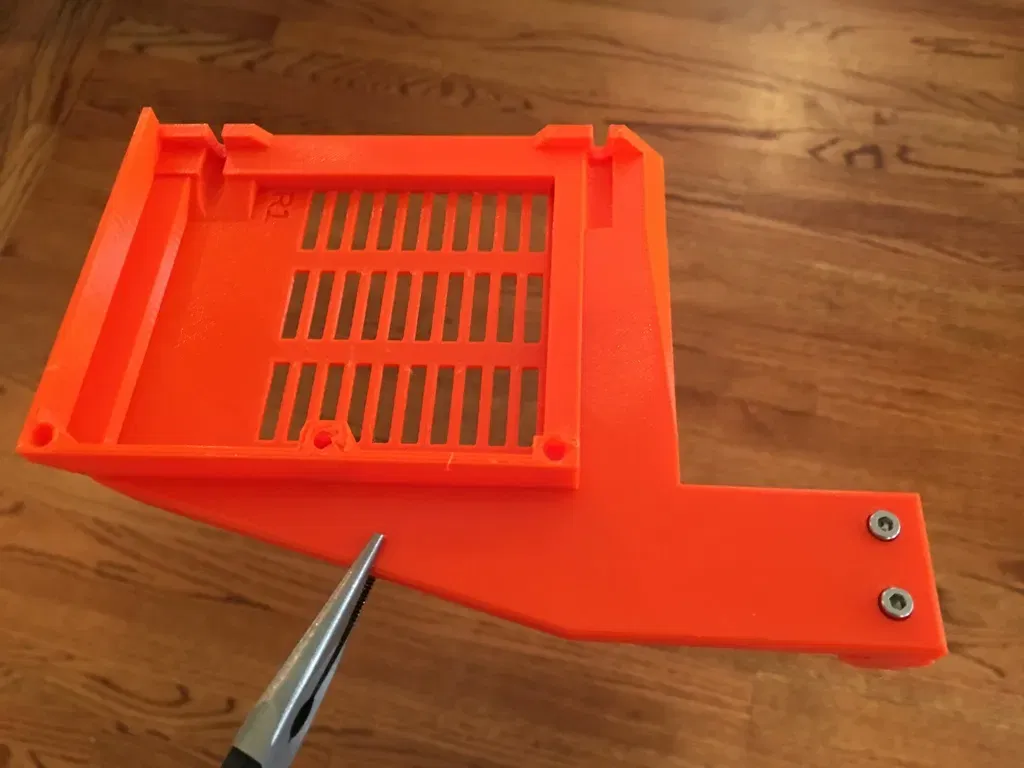

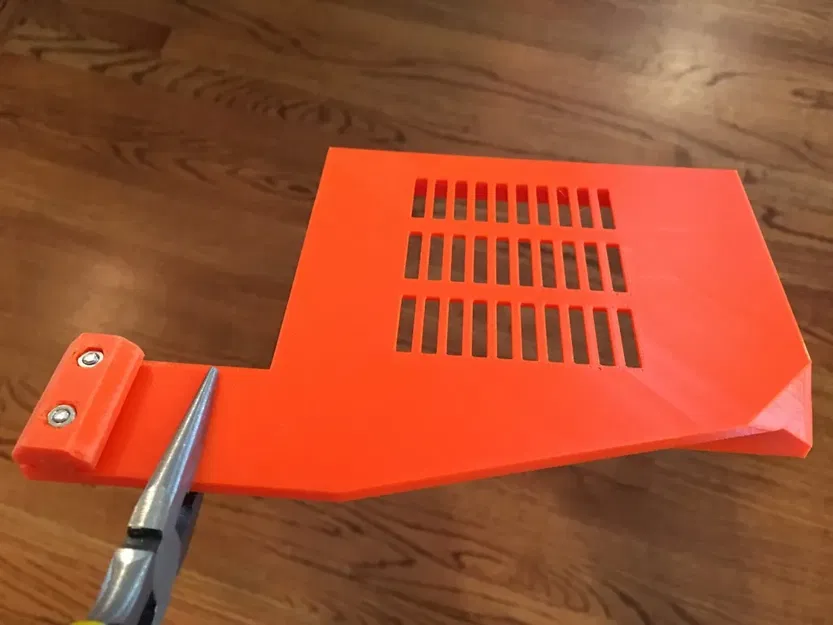

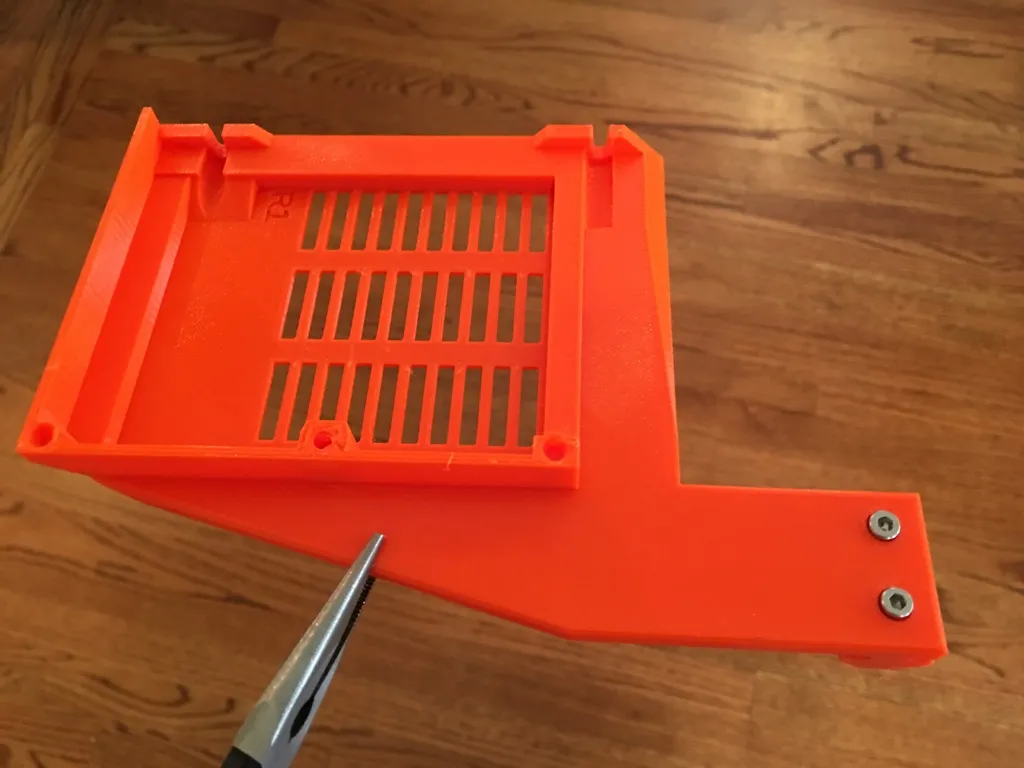

Cửa được sửa đổi để mạnh mẽ và dày hơn xung quanh viền, các bản lề đã được gỡ bỏ và giờ nó gắn trực tiếp vào khung Z và Y, với sự trợ giúp của một miếng chèn khung nhỏ. Bạn không cần phải ngắt kết nối bất kỳ cáp nào từ vỏ Einsy của bạn!

Bạn sẽ cần:

• hai ốc vít m3 12mm
• Bạn có thể in miếng chèn khung hoặc lấy những cái này mà không cần lắp ráp khung - https://www.amazon.com/Sutemribor-Hammer-Fastener-Aluminum-Profile/dp/B07FPLZXTF

hai đai ốc hex m3 Cũng hãy xem bản mod LCD gắn bên của tôi https://www.thingiverse.com/thing:3483560

Bây giờ bạn có thể gắn một camera Logitech hoặc bất kỳ camera nào với giá đỡ vít một cách an toàn vào khung phía trước, cũng như đặt Pi của bạn ở đó cho Octolapse: https://www.thingiverse.com/thing:3518161

Kẹp cáp của tôi giữ cho các cáp LCD của bạn gọn gàng: https://www.thingiverse.com/thing:3485143

Bản mod chân của tôi giúp giảm tất cả độ rung và tiếng ồn xuống 95%, có thể cải thiện chất lượng in: https://www.thingiverse.com/thing:3496474

Tệp Fusion 360 đi kèm để remix.

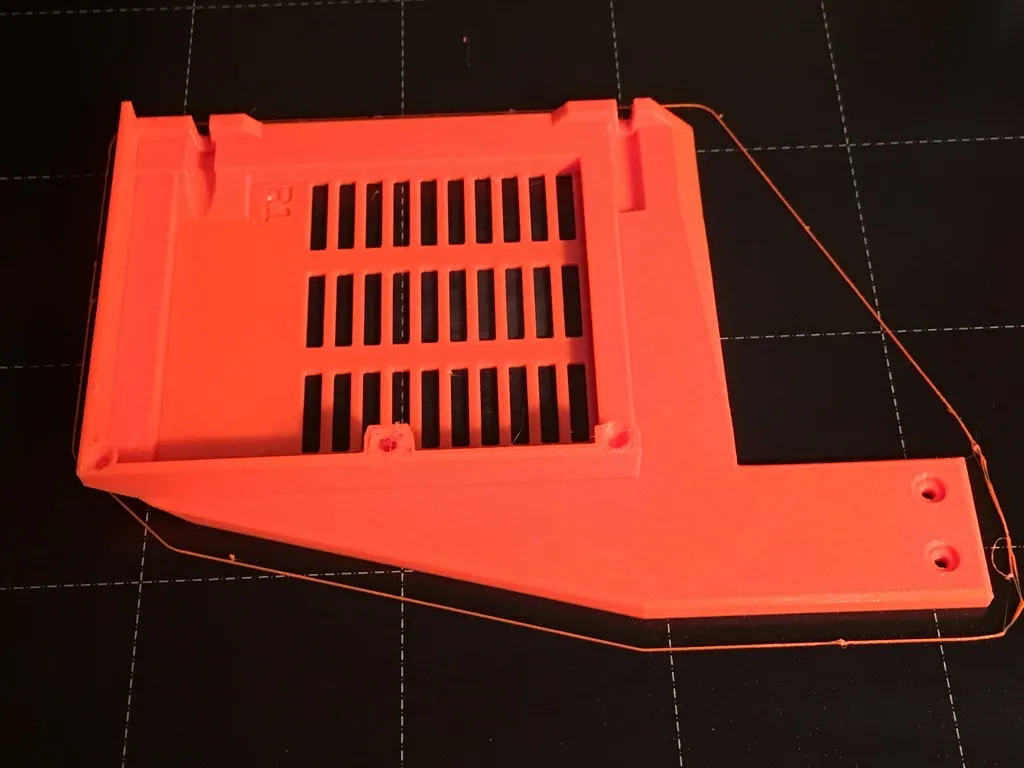

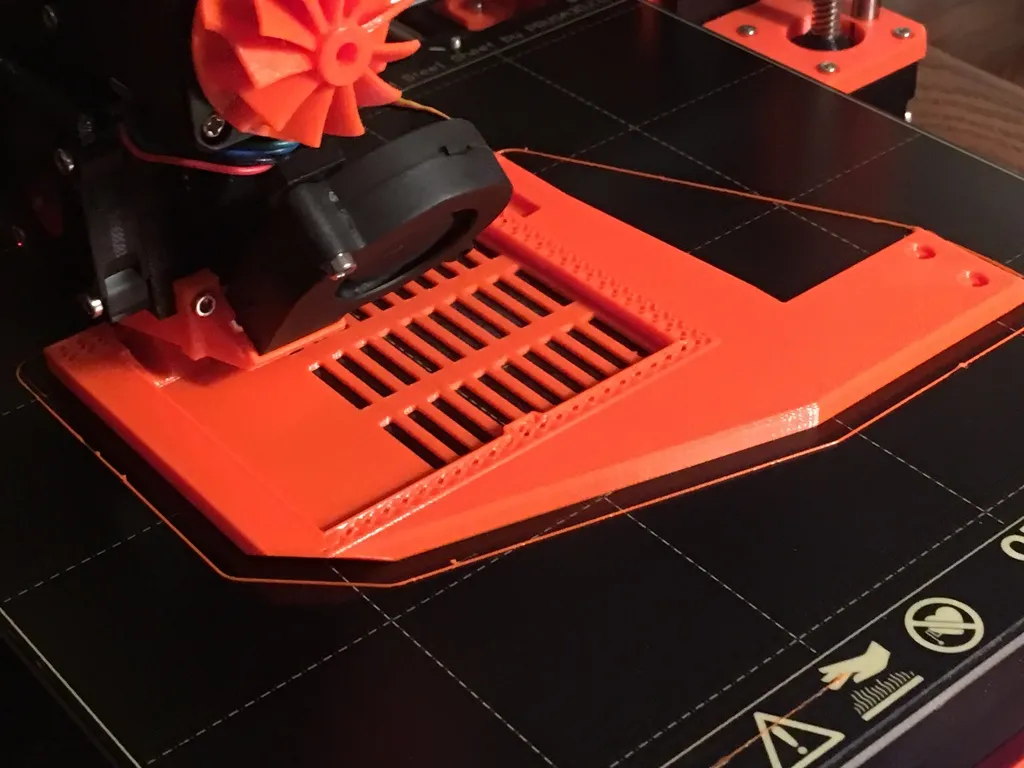

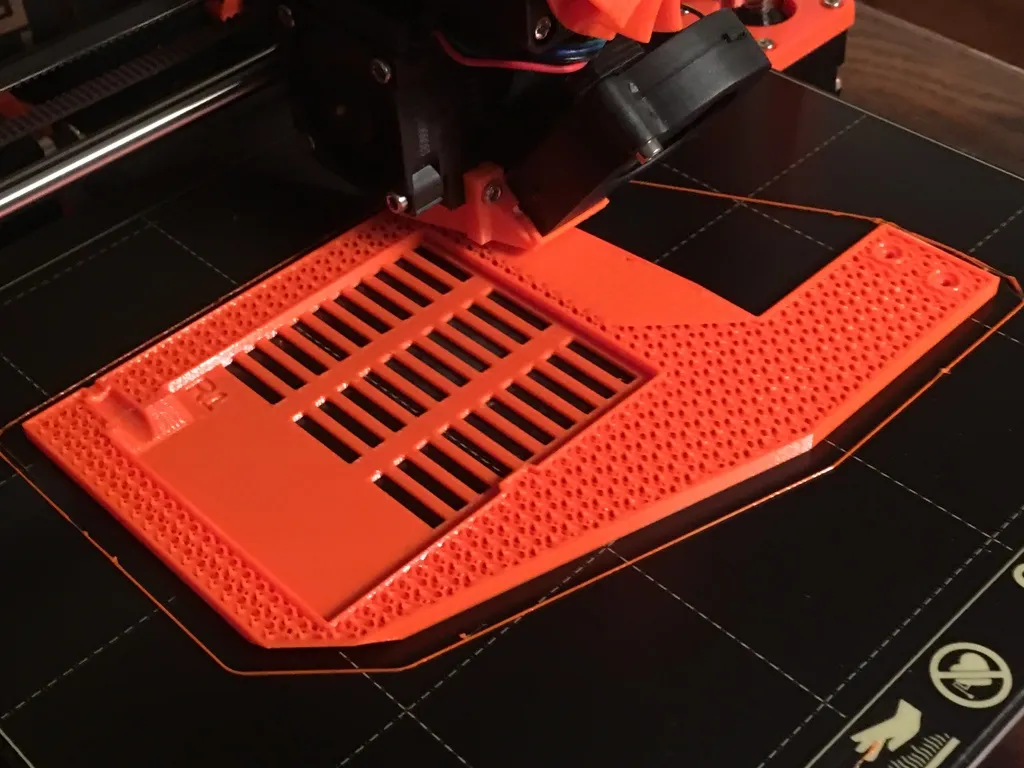

Cài đặt in

• Không hỗ trợ
• Chiều cao lớp .2
• Tối thiểu 50% hoặc 100% độ đặc
• Vật liệu PETG

Ghi chú:

Nhiệt độ 232/247, không tốc độ nào trên 45, DoorBracket chiều cao lớp .2, FrameSlider chiều cao lớp .15

Phần tùy chỉnh

Hướng dẫn lắp ráp

Trước khi bắt đầu, hãy sử dụng nút bấm dài trên núm để nâng trục Z lên và ra khỏi đường.

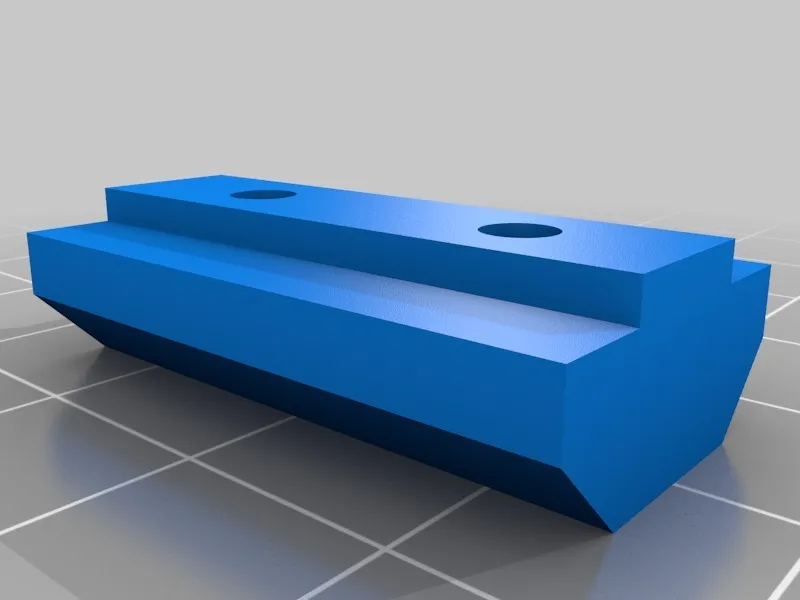

Chuẩn bị phần FrameSlider:

1. Mài phần FrameSlider để đảm bảo nó sẽ lắp vào một cách trơn tru và có thể trượt vào khe khung sau này.

Chèn hai đai ốc hex m3 và đẩy chúng vào phần đó một cách chắc chắn. Gỡ bỏ cơ sở Einsy gốc và cửa Einsy gốc:

Nới lỏng một chút hai vít ẩn m3 giữ cơ sở Einsy vào khung để nó có thể dễ dàng trượt ra.

1. Gỡ bỏ hoàn toàn vít dài m3 gắn cơ sở vào cửa.
2. Trượt ra cơ sở Einsy nhưng giữ các vít khung m3 gắn liền. Giữ tất cả các dây nối.
3. Gỡ bỏ hoàn toàn cửa Einsy và bản lề. Bạn sẽ không cần các bản lề nữa.
4. Vặn hai vít m3 10 từ bản lề cửa Einsy trở lại vào khung.

Gỡ bỏ đai ốc hex vuông nhỏ đơn trong cửa Einsy gốc và để nó sang một bên tạm thời. Gỡ bỏ Khung Sau:

Gỡ bỏ tám vít lớn trên khung kim loại 3030 phía sau: trước tiên nới lỏng tất cả các vít một chút, sau đó khi tất cả đã lỏng, gỡ bỏ hoàn toàn chúng.

1. Nhẹ nhàng nâng khung phía sau lên để có đủ chỗ, và trượt phần Frameslider vào khung.

Đừng gắn lại các vít khung ngay bây giờ. Gắn chặt Đai Cửa mới:

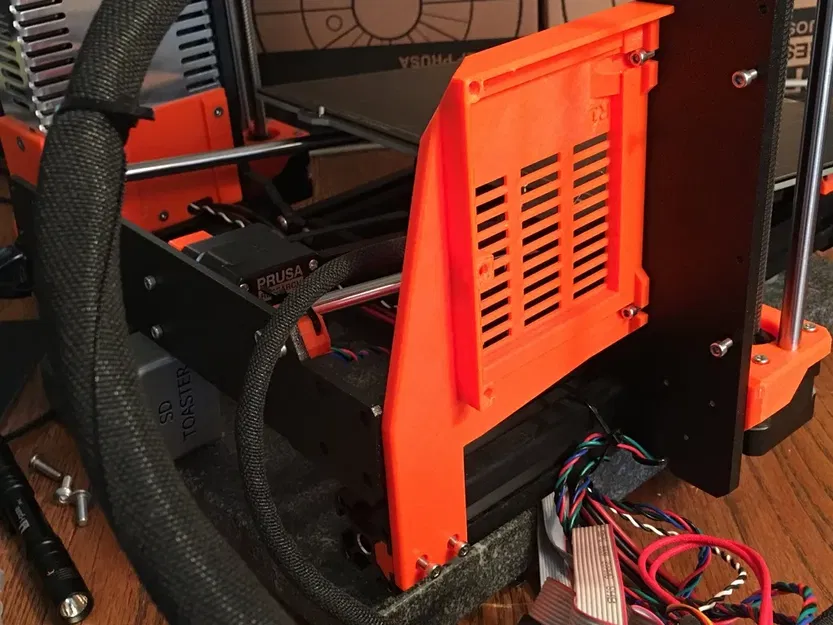

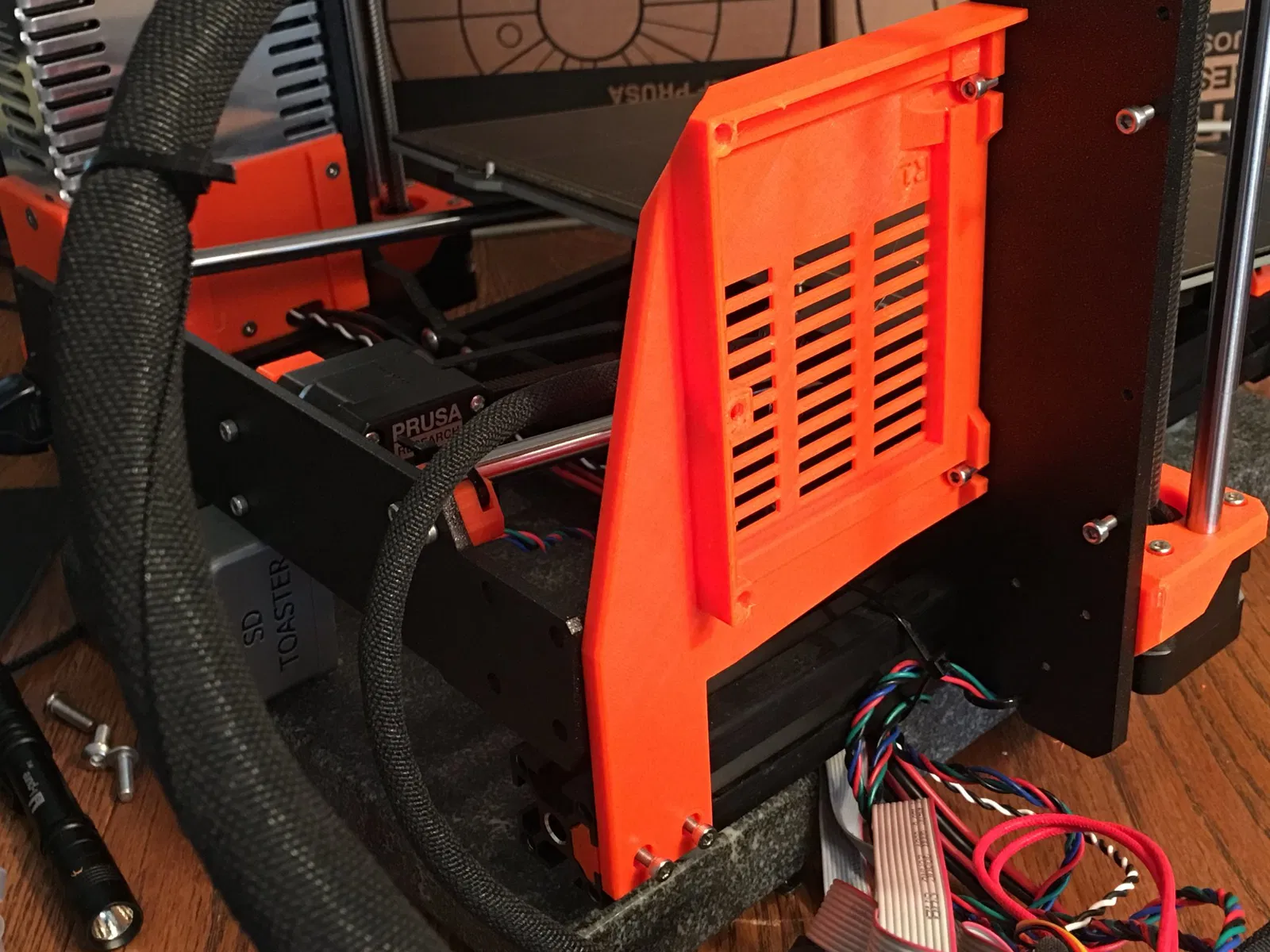

Gắn Bracket Cửa vào khung trục Z trước và vặn hai vít m3 10mm vào khung.

1. Sau đó vặn đáy của Đai Cửa vào FrameSlider. Bạn cần hai vít m3 12mm để gắn nó vào nut3030hex. Tôi nghĩ m3 0mm cũng có thể hoạt động.

Chèn đai ốc hex vuông nhỏ vào khe Bracket Cửa để vít dài kết nối sau này. Gắn lại Khung Sau:

Đặt khung phía sau trở lại và nhẹ nhàng vặn tất cả 8 vít lớn.

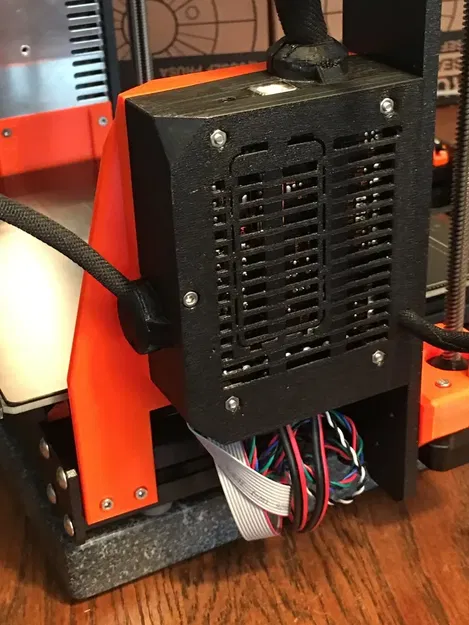

Khi tất cả đã vào, hãy siết chặt chúng. Gắn lại Cơ Sở Einsy:

Đặt tất cả các dây nối gọn gàng vào cơ sở Einsy.

1. Hướng dây động cơ X vào rãnh bên cạnh của đế.
2. Hướng đế vào bu lông khung m3 10mm ở dưới, và nhẹ nhàng di chuyển nó lên bu lông khung m3 ở trên, trong khi giữ tất cả các dây bên trong.
3. Vặn bu lông dài trở lại vào đế Einsy và siết chặt nó. Đảm bảo nó kéo đai ốc lục giác mà chúng ta đã đặt trước đó vào cửa.
4. Siết chặt hai bu lông khung.
