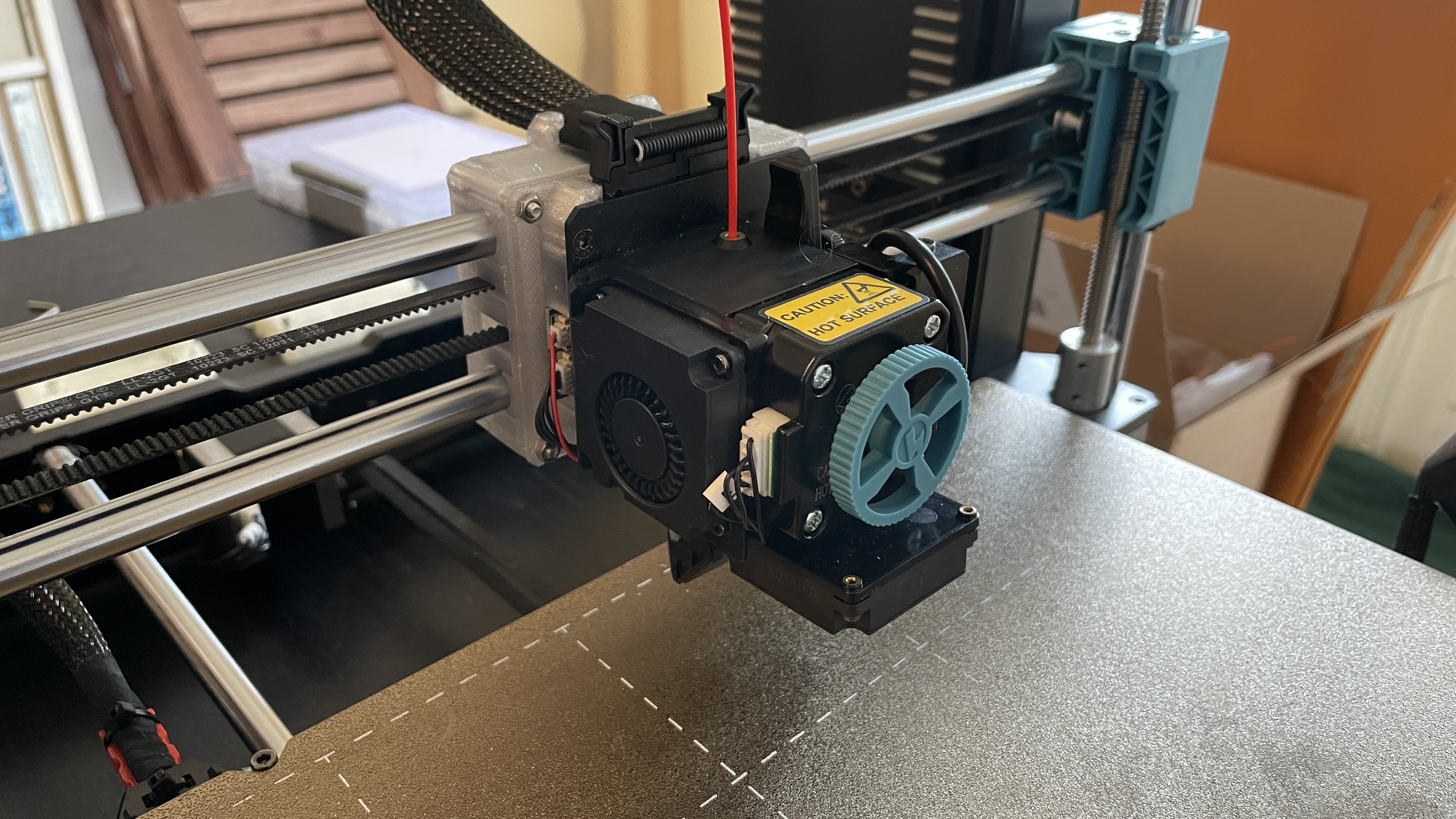

X Carriage - Sovol SV06 Plus (Ba Phần)

Đây là bản in thay thế cho x carriage của Sovol SV06 Plus. Mô hình gồm 3 phần và không cần keo để lắp ráp.

Cập nhật 24/2/10: đã sửa một lỗi nhỏ trong tệp back carriage (thiếu các ràng buộc bạc đạn). Đã tải lại tệp STL và STEP của back carriage bao gồm cả ba phần.

Cập nhật 24/2/12: Đã làm cho khe cắm dây đai thời gian hẹp hơn một chút để dây đai không bị trượt. Đã tải lại tệp STL và STEP của back carriage bao gồm cả ba phần. Cũng đã thêm tệp Fusion 360 để dễ dàng thay đổi mô hình 3D.

Lưu ý: carriage này dài hơn một chút theo chiều z vì nó có thêm một chút chiều dài ở đáy carriage. Điều này để dành chỗ cho các đai ốc M3 kẹp mọi thứ lại với nhau mà không chạm vào PCB của extruder.

Hướng dẫn in:

• Vật liệu: PETG
• Chiều cao lớp: 0,2mm cho phần giữa, 0,3mm cho phần trước và sau
• Lớp vỏ: 4 (điều này rất quan trọng để có độ bền và các đai ốc ren xoáy!)
• Infill: 40% (không quan trọng lắm)
• Định hướng: mặt phẳng trên tấm in
• Hỗ trợ: không cần hỗ trợ hoặc viền. Có thể sử dụng hỗ trợ cho các lỗ vít nếu bản in của bạn bị võng quá nhiều ở đó

Vật liệu bổ sung cần thiết:

• Bu lông M3x20 (6x)
• Đai ốc M3 (6x)
• Đai ốc ren xoáy M3x4 (3x). Tôi đã mua cái này: https://www.tinytronics.nl/shop/en/tools-and-mounting/installation-and-mounting-material/threaded-inserts/threaded-insert-m3-4.0mm-20-pieces

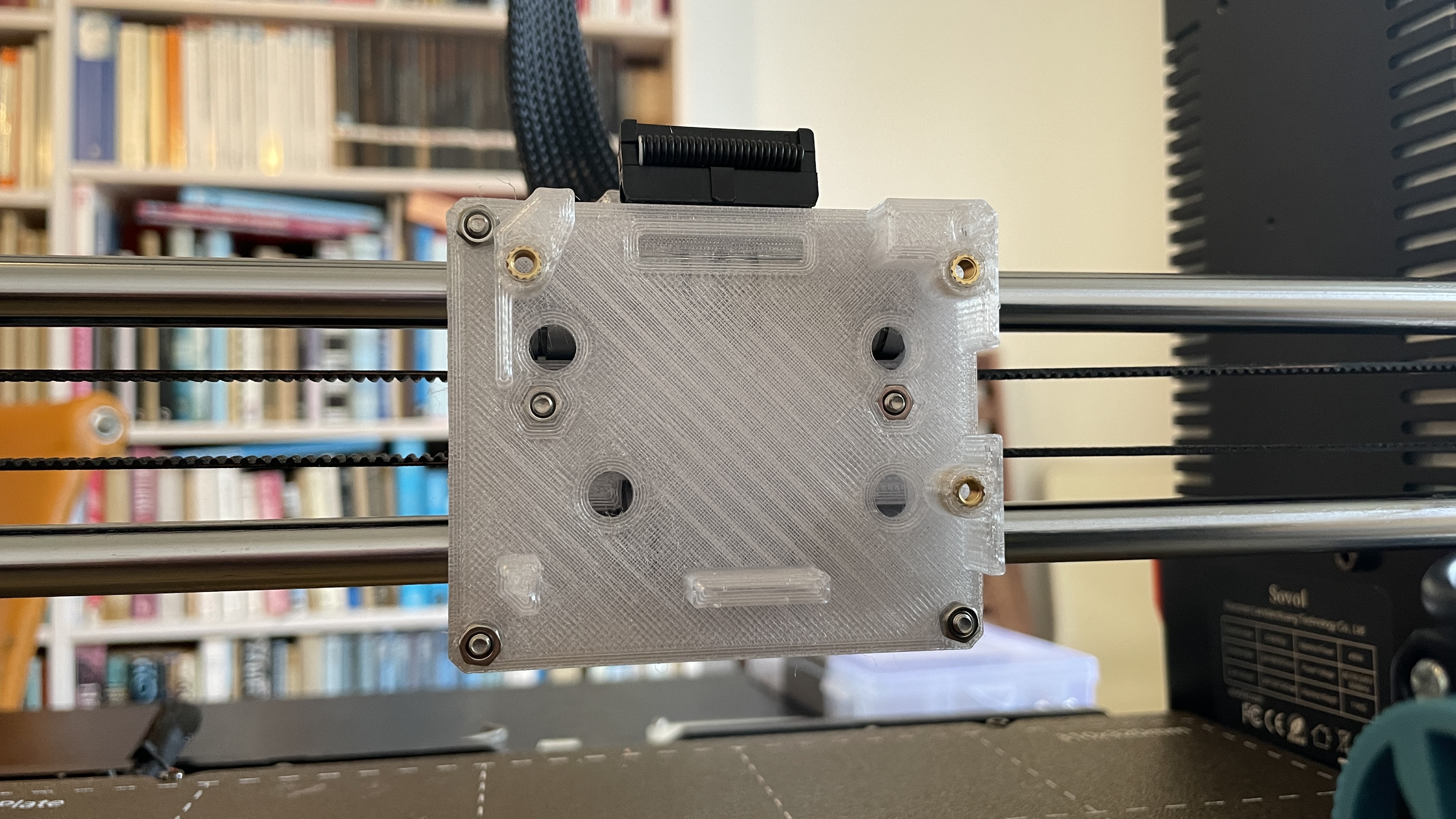

Tôi đã sử dụng một đầu hàn cũ ở 300 độ C để lắp các đai ốc ren xoáy vào 3 lỗ ở mặt trước của carriage (xem ảnh). Xem hướng dẫn này để biết chi tiết: https://hackaday.com/2019/02/28/threading-3d-printed-parts-how-to-use-heat-set-inserts/

Lắp ráp:

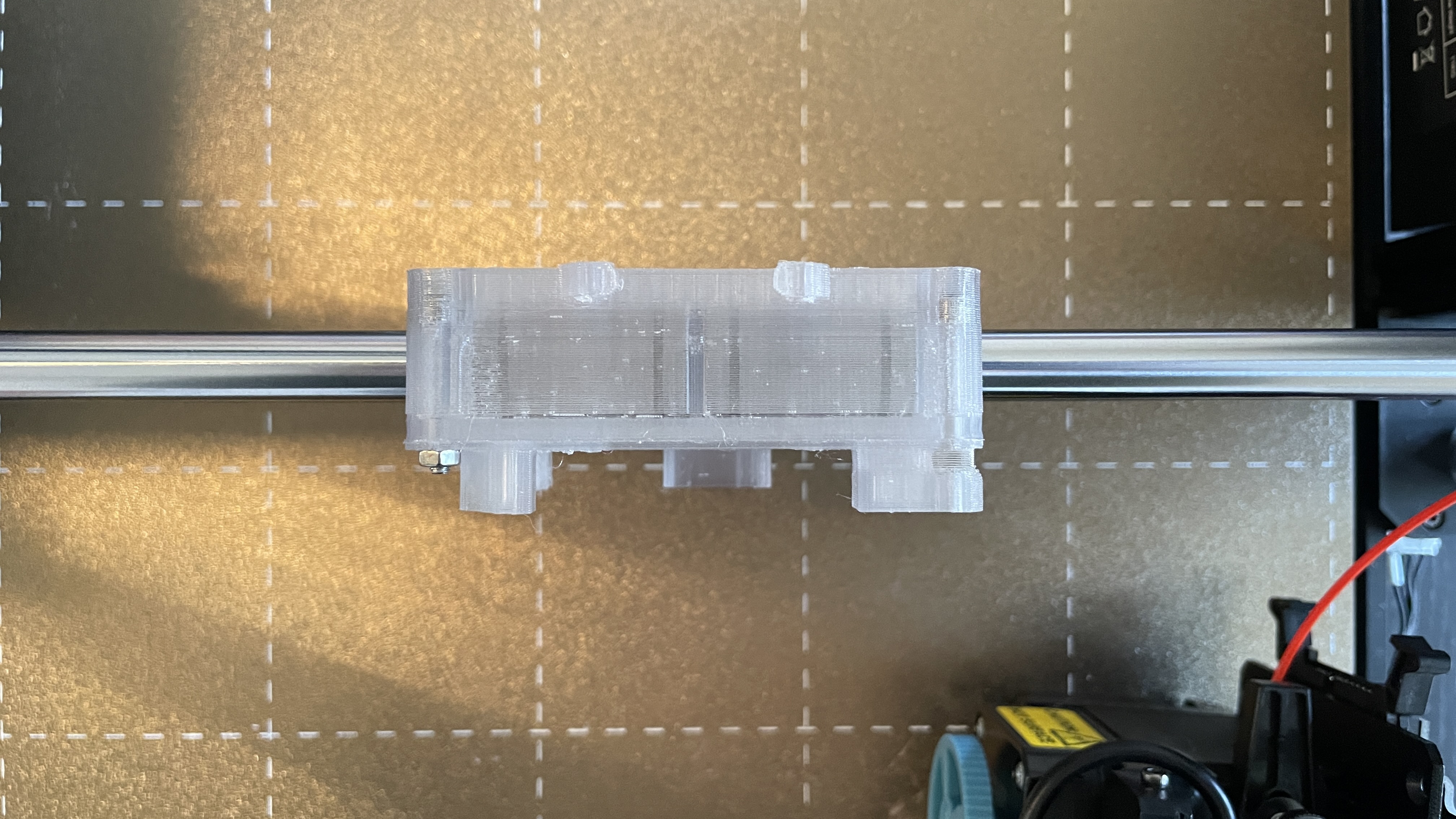

• Lắp tất cả 6 bu lông vào back carriage
• Đặt back carriage lên các bạc đạn và lắp dây đai thời gian
• Đặt middle carriage lên back carriage và vặn tất cả các bu lông. Thêm hai đai ốc cho các lỗ trung tâm và siết chặt các bu lông trung tâm cho đến khi đai ốc được đặt chặt vào các chỗ lõm (xem hình)
• Trong front carriage, lắp đai ốc vào khe trên cùng bên phải cho đến khi các lỗ thẳng hàng
• Đặt front carriage lên trên middle carriage và siết chặt bu lông trên cùng bên phải. Sau đó vặn các đai ốc vào các bu lông còn lại và siết chặt
