Bộ chuyển đổi pin cho máy ảnh Pentax Spotmatic sử dụng pin 377

(cũng hoạt động với Spotmatic SP, Spotmatic SPII, Spotmatic IIA, SP500, SP1000)

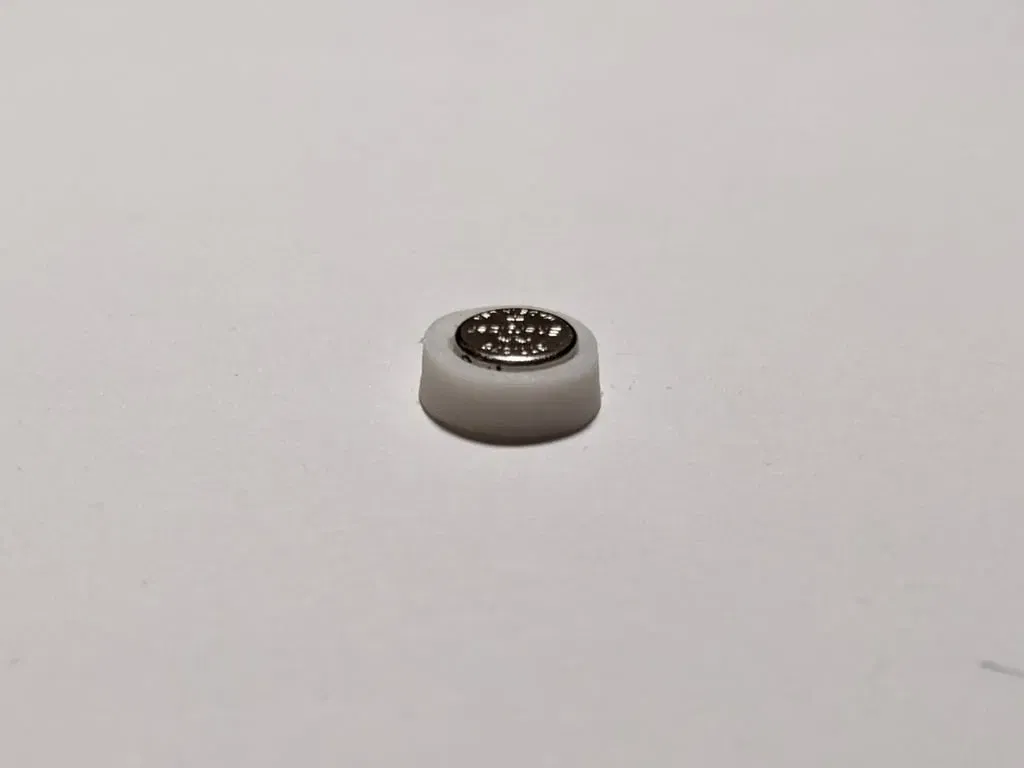

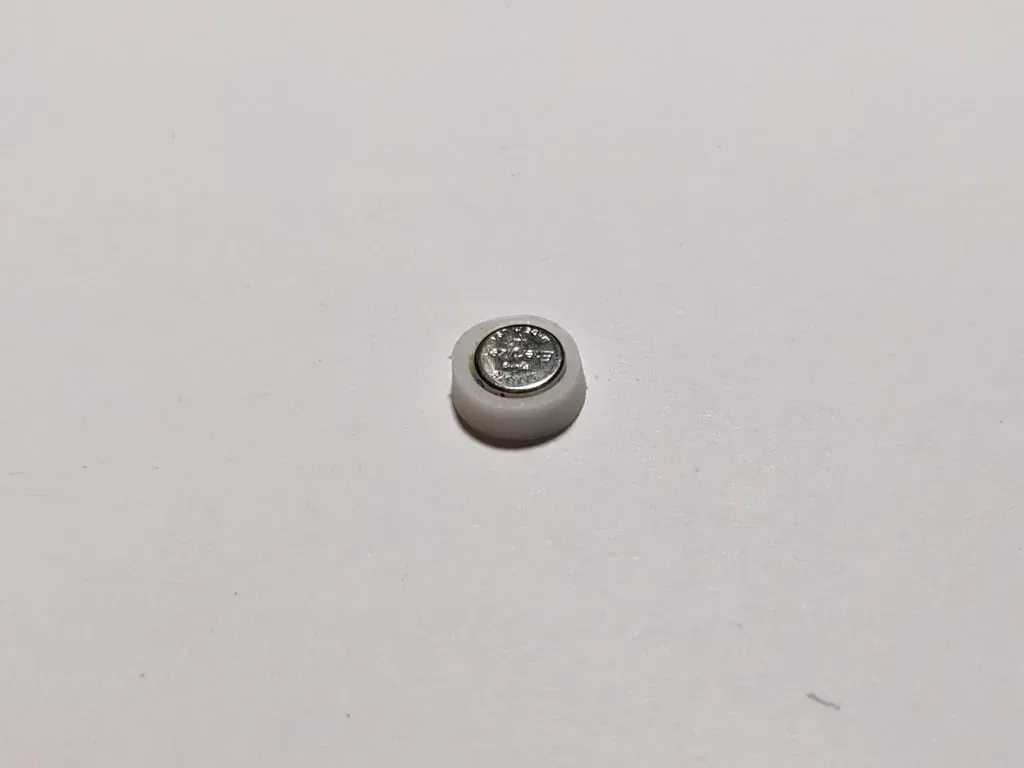

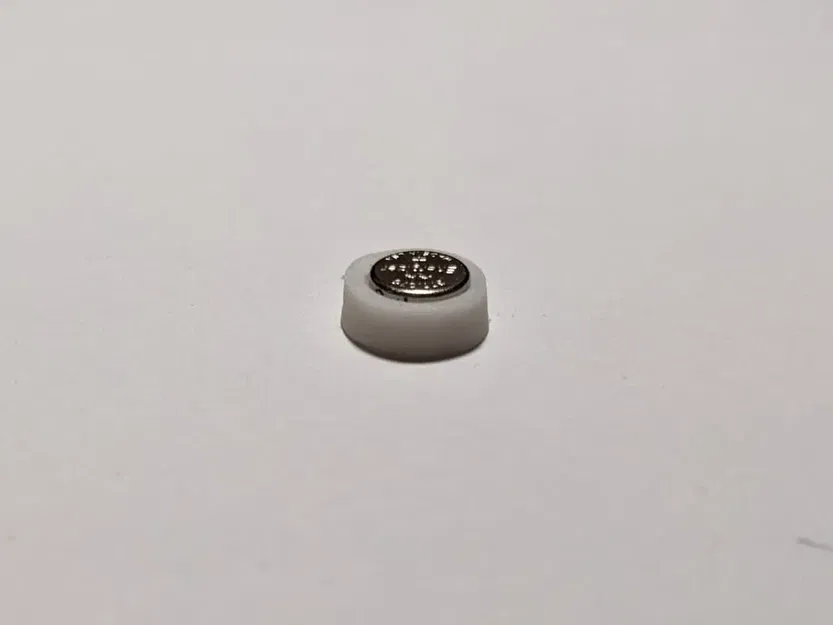

Vì các pin gốc cho Spotmatic (400-PX thủy ngân) không còn được sản xuất nữa, và các pin kẽm cho máy trợ thính thì đắt tiền, thật phiền phức khi tìm cách cấp nguồn cho đồng hồ đo ánh sáng trong Spotmatic. Bản in này là một bộ chuyển đổi sử dụng pin 377 Silver Oxide mà có thể dễ dàng mua được.

Không cần chỉnh sửa gì cho máy ảnh! Bạn chỉ cần tìm một lò xo nhỏ 1.8mm (có thể tìm thấy bên trong bật lửa) để đặt vào lỗ nhằm đóng mạch (lò xo sẽ cần chạm vào chính pin và nắp đóng của ngăn chứa pin).

Sau khi in

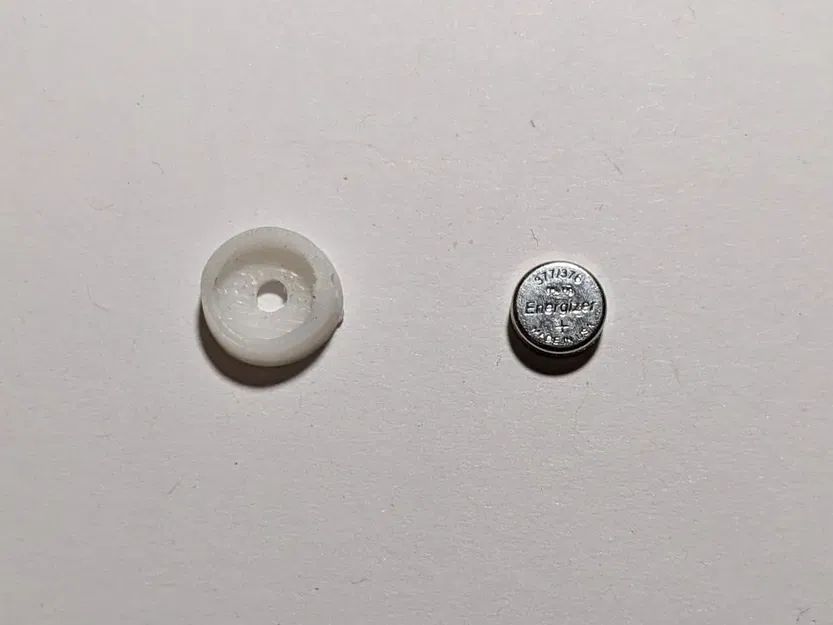

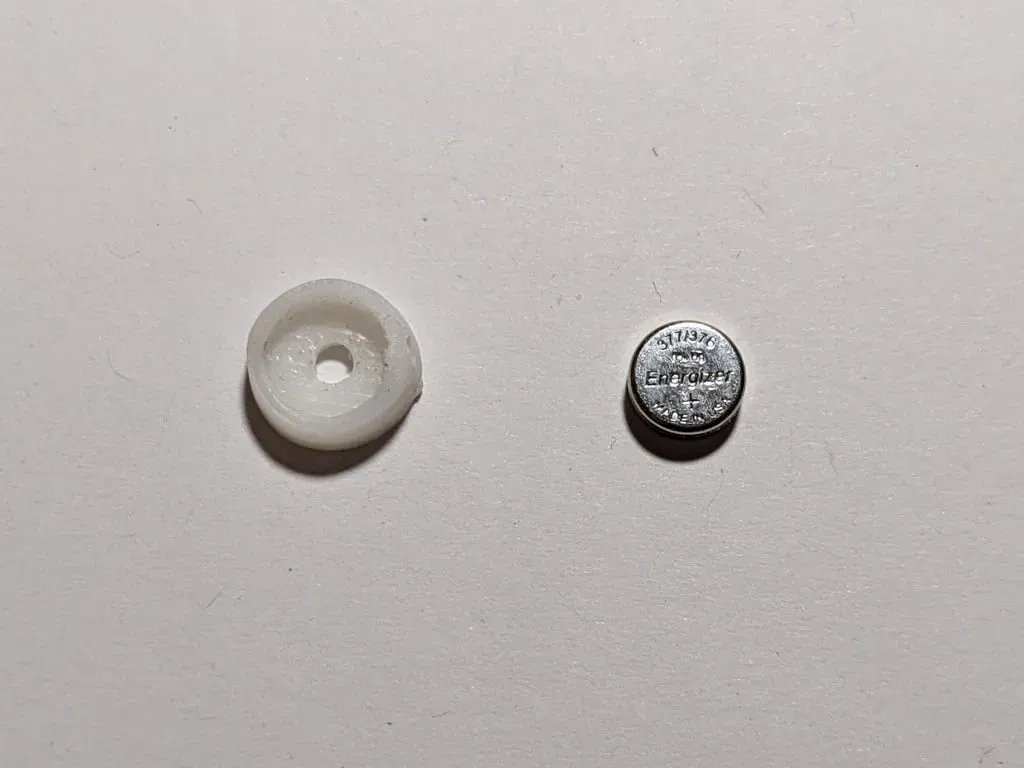

Kích thước lỗ pin và lỗ lò xo

Bản in được thiết kế để vừa khít với pin ngay từ giường nóng, nhưng do sự khác biệt của máy in, bạn có thể cần phải mở rộng nó.

Lỗ nhỏ ở đáy bản in là để lò xo được gắn qua đó nhằm đóng mạch. Lò xo tôi sử dụng rất nhỏ (đường kính 1.8mm) và nếu bạn không có một cái, bạn có thể mở rộng lỗ bằng cách sử dụng một cái khoan đến kích thước lò xo mà bạn có sẵn.

Hướng pin

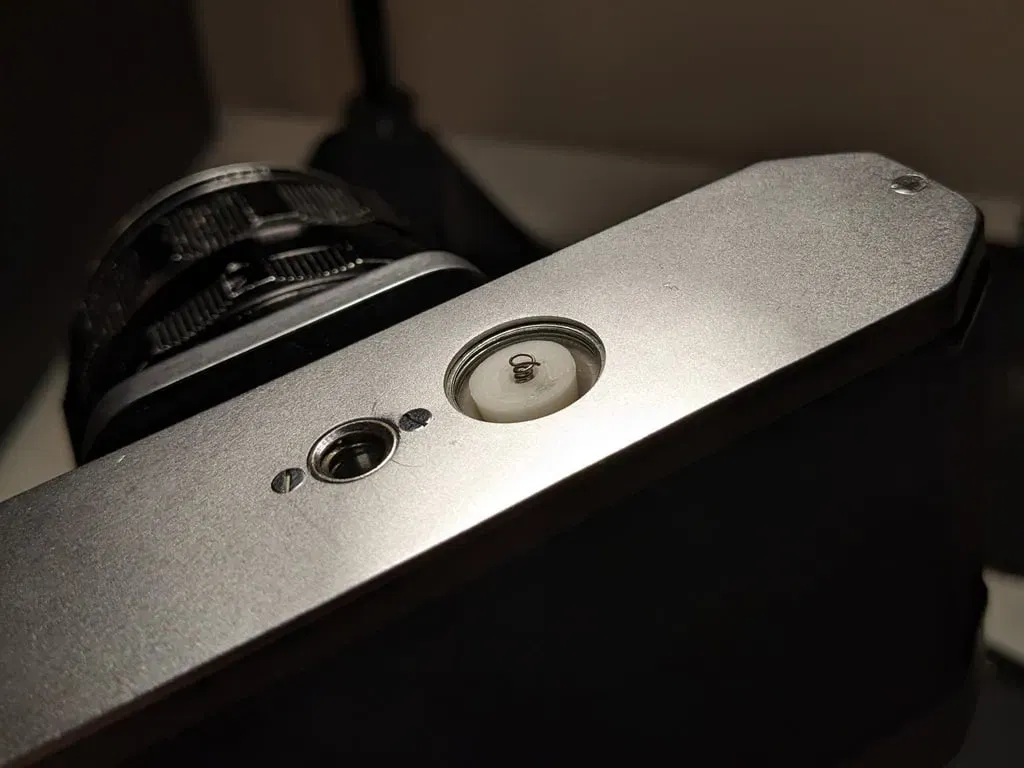

Đầu dương (+) của pin nên hướng về phía trên của máy ảnh. Điều này có nghĩa là khi bạn lật ngược máy ảnh để lắp pin, mặt dương (+) sẽ đi xuống vào ngăn chứa pin, hướng vào trong.

Việc không lắp pin đúng cách sẽ có khả năng cao làm ngắn mạch.
