Giá đỡ Hemera mô-đun cho máy in Ender 3 không mất khối lượng x...

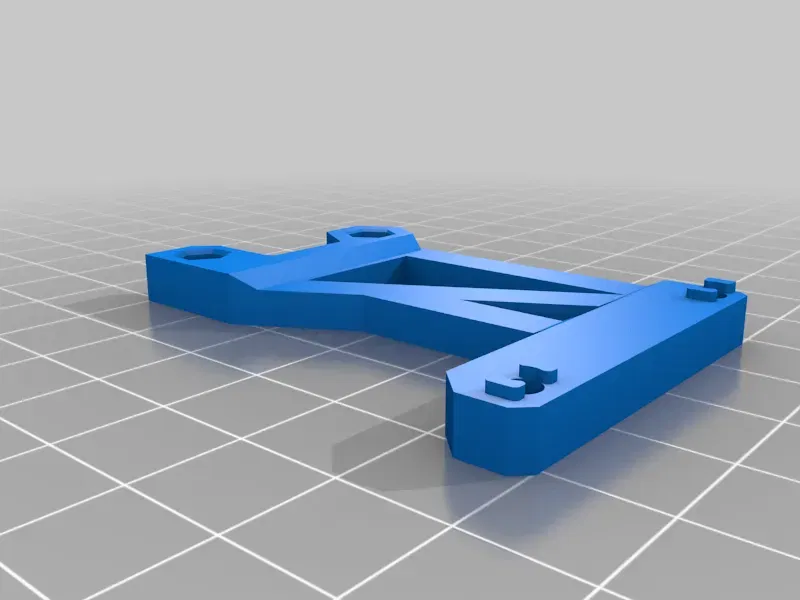

Giá đỡ compact Ender 3 cho E3D Hemera

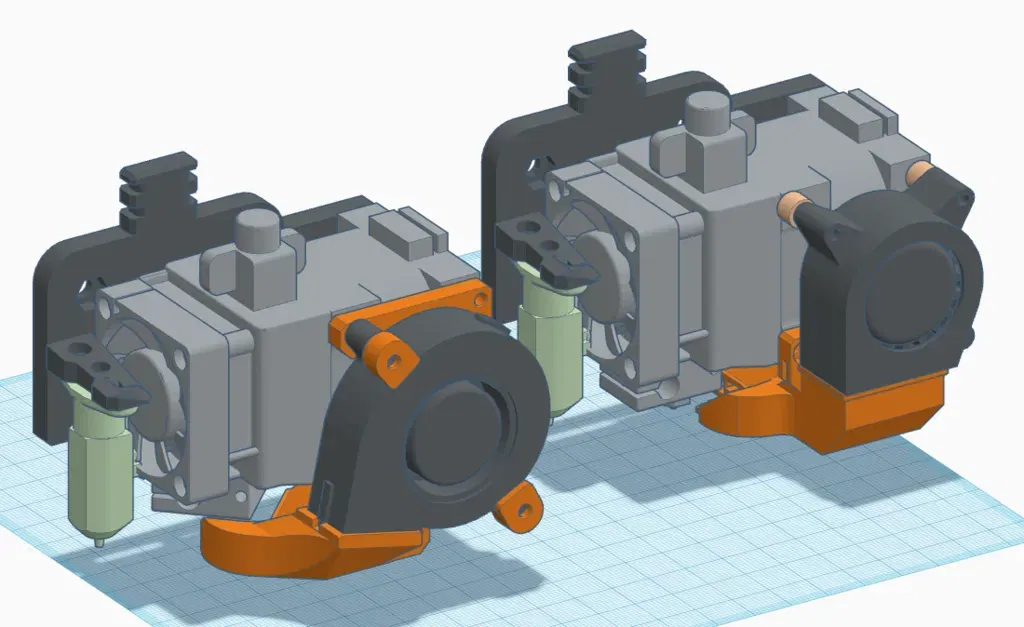

• Phiên bản aio mount (được khuyến nghị) sẽ giữ nguyên độ lệch x của vòi phun và kích thước xây dựng X tối đa là 235mm. Phiên bản này chỉ sử dụng 3 bu lông đầu nút m3x7mm để gắn Hemera vào tấm.
• Bạn sẽ cần thay đổi kích thước xây dựng x thành 220mm nếu bạn đang sử dụng phiên bản "compact".

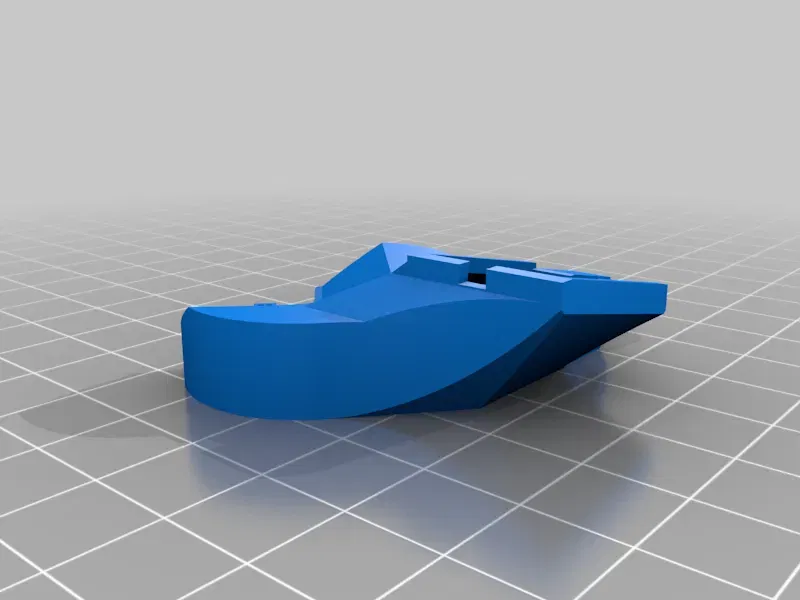

• Giá đỡ quạt 4020 dựa trên thiết kế của Joe Casha trên myminifactory nhưng có thể sử dụng mà không cần áp dụng keo. Phiên bản ống dẫn quạt "thấp hơn" thấp hơn 1.5mm. Ống dẫn này khó in và hiệu suất không tốt. Sử dụng "ống dẫn khác" hoặc phiên bản ống dẫn 5015.
• Bạn sẽ cần gắn khối nhiệt vào hemera trước khi gắn nó vào tấm gắn hoặc tháo bu lông giữ quạt 4010 và bộ tản nhiệt, kéo mức độ filament sau đó bạn có thể tháo bộ tản nhiệt hemera bằng cách kéo nó sang bên phải. Mô hình này được làm và thử nghiệm trên Ender 3 v1

• Nếu bạn có Ender 5 hoặc Ender 3 với giá đỡ dây đai bên hông. Kiểm tra remix của draakjeCập nhật

• 2021/05/20

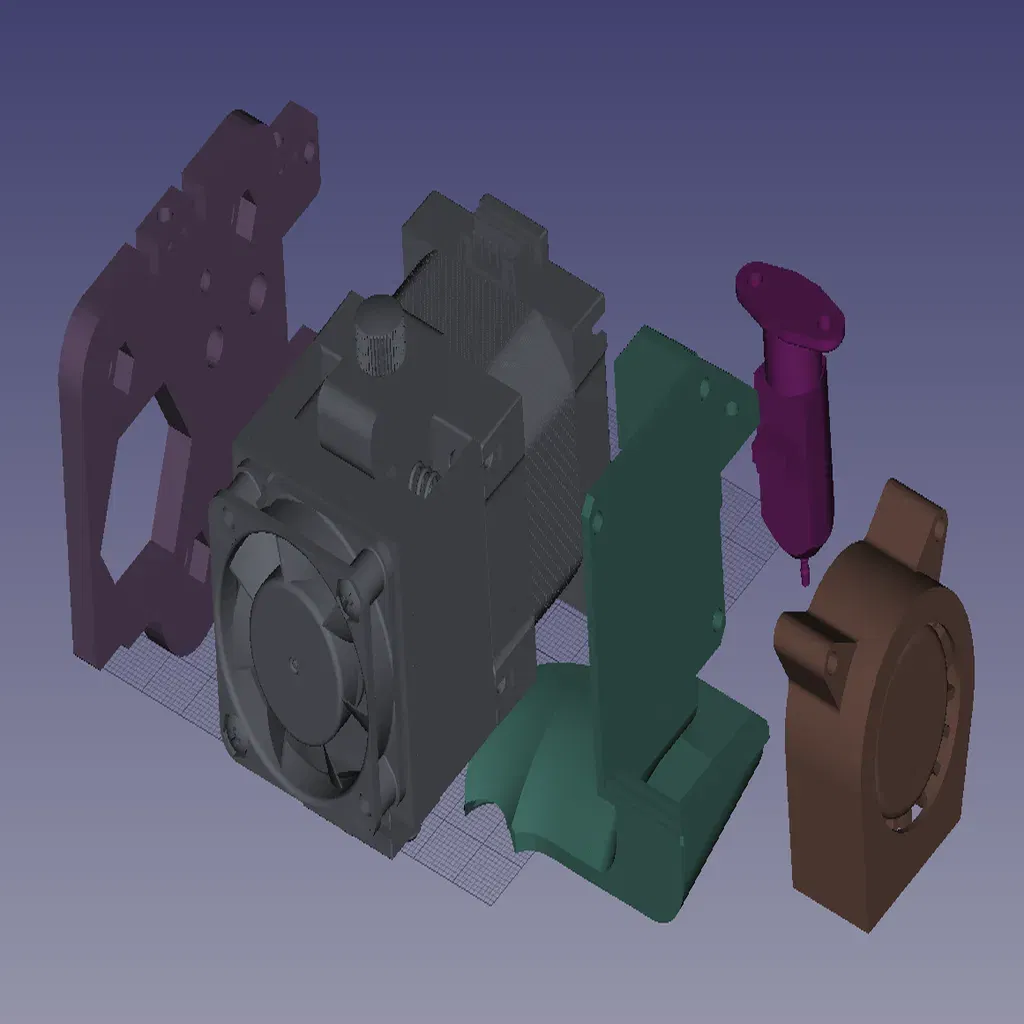

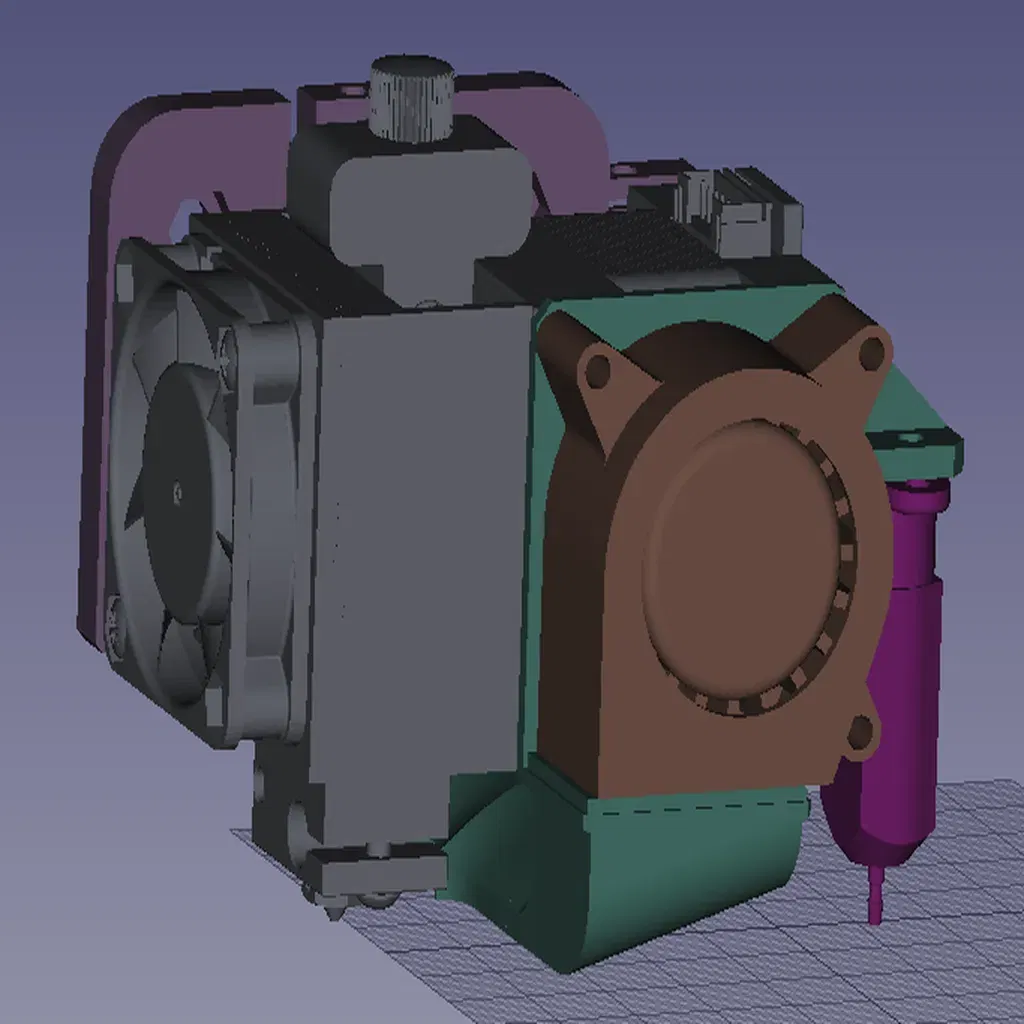

  • Thêm giá đỡ và ống dẫn quạt 5015. Thiết kế này là một remix của Grégoire Saunier giá đỡ Bearmera.

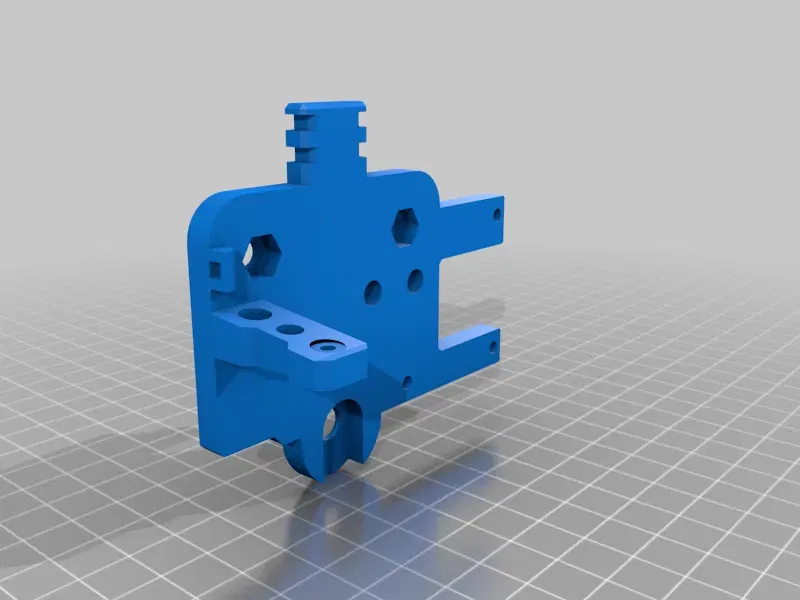

    • Aio mount v1-fix4 : Giá đỡ bltouch mạnh hơn và thêm khe cho ziptie.

• 2020/08/27

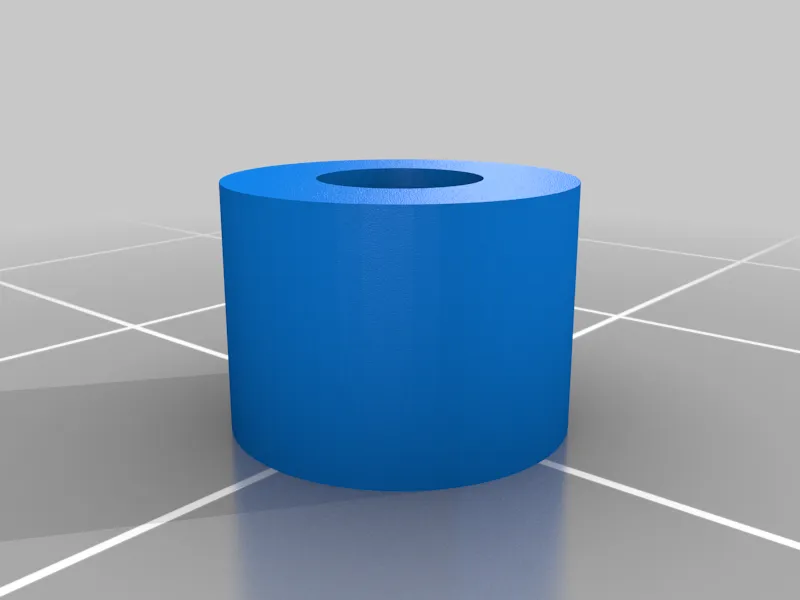

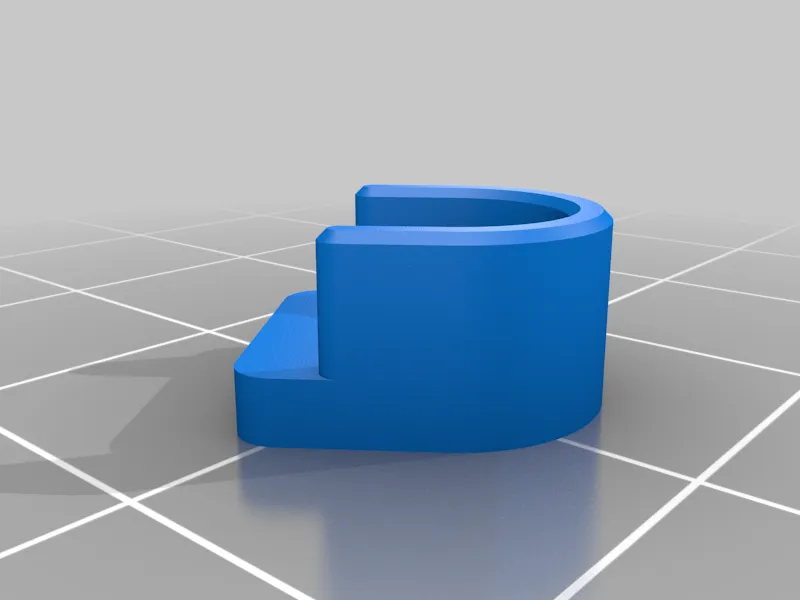

  • Thêm ống dẫn quạt tốt hơn mới (phiên bản ống dẫn khác), Bạn sẽ cần xoay khối nhiệt 90° và in 2 vòng đệm để sử dụng ống dẫn này.

• ???

  • Cập nhật v4fix3 dựa trên khuyến nghị của EricE555.

  Yêu cầu

• 2 bu lông đầu lục giác M5x30 để gắn phần lắp vào tấm nền. Khe bu lông dưới sử dụng bộ bu lông và đai ốc gốc theo cùng một hướng. Bạn có thể sử dụng cờ lê để giữ cho đai ốc dưới không xoay.
• 4 bu lông đầu nút M3x7 để gắn Hemera vào phần lắp.
• Có 4 khe cho đai ốc vuông M3 tùy chọn. Những khe này có thể được sử dụng để gắn bộ định tuyến cáp hoặc LED.
• Bạn sẽ cần bu lông đầu phẳng M3 để gắn ống dẫn quạt 4021.
• Cũng kiểm tra phần khắc phục sự cố bên dưới nếu bạn gặp vấn đề. Độ lệch đầu dò

• Độ lệch cho quạt 4020 và giá đỡ bltouch cố định (bên): #define NOZZLE_TO_PROBE_OFFSET { 61, -16, 0 }
• Độ lệch cho quạt 4020 và giá đỡ bltouch cố định (trước): #define NOZZLE_TO_PROBE_OFFSET { 5, -45, 0 }
• Độ lệch cho giá đỡ AIO #define NOZZLE_TO_PROBE_OFFSET { -33, 1, 0 } Độ lệch nhà

• Phiên bản giá đỡ gọn nhẹ #define X_MIN_POS -21 #define Y_MIN_POS -16
• Phiên bản giá đỡ AIO #define X_MIN_POS -7 #define Y_MIN_POS -16 Khắc phục sự cố

• Từ nhận xét của EricE555 Tôi đã sử dụng một bu lông đầu lục giác M5 dài 30mm cho con lăn dưới giống như tôi đã làm cho con lăn trên. Nếu bạn làm như vậy, bạn sẽ sử dụng một đai ốc nylock ở phía sau và nó nhô ra quá xa và va chạm vào khung trước khi bạn chạm vào công tắc dừng x. Giải pháp là sử dụng đai ốc nylock trong phần in nơi mà đầu bu lông sẽ đi. Sau đó, tôi đã sử dụng bu lông đầu nút gốc từ phía sau và mọi thứ hoạt động như mong đợi.
