Mạch Phản Ứng Đeo Được (Wearable Arc Reactor)

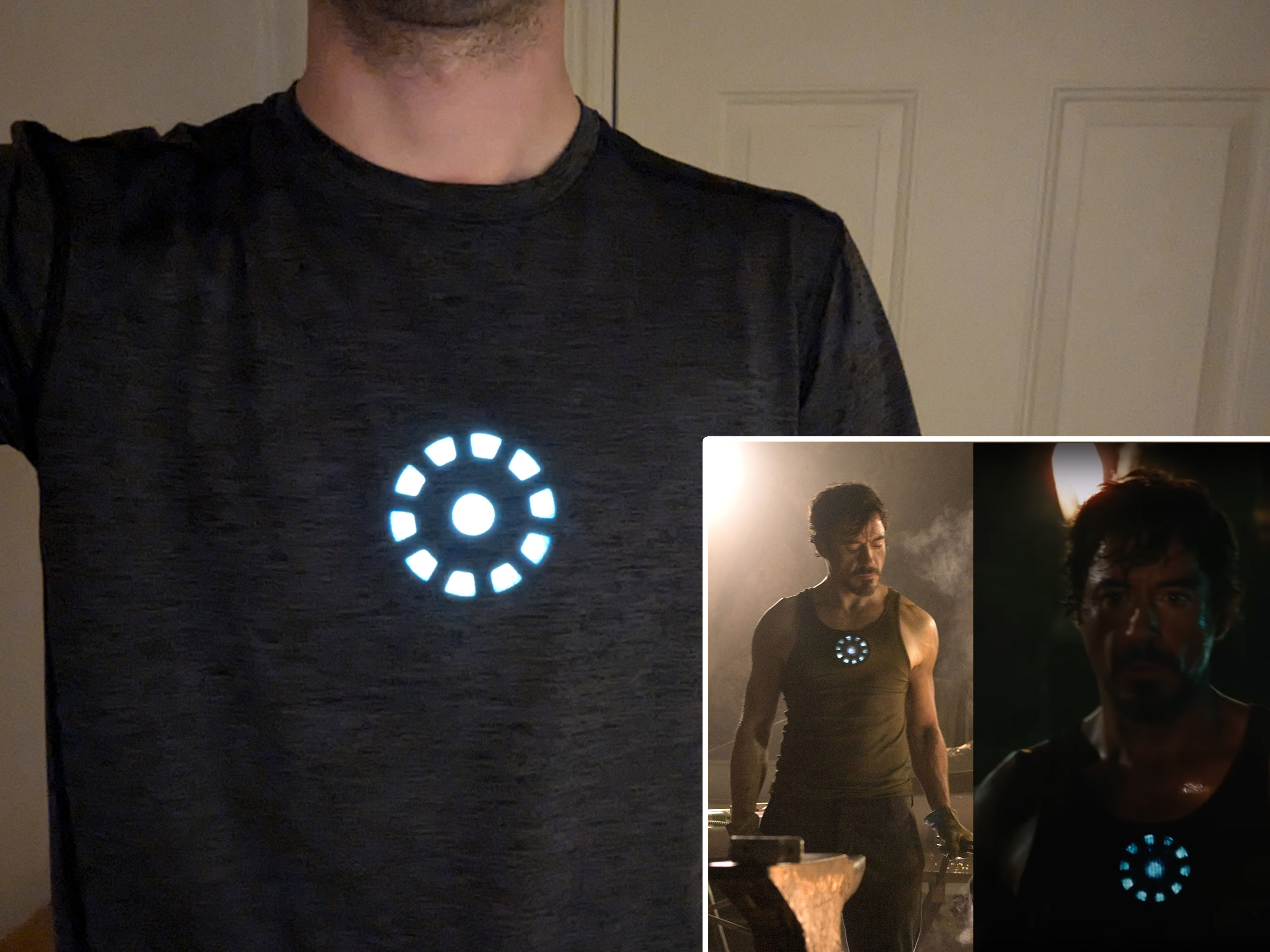

Biết là mấy cái mạch phản ứng (arc reactor) làm ra nhiều rồi, nhưng mà tôi tìm mãi không thấy cái nào ưng ý hết. Mấy cái tôi thích ở cái mẫu này là:

• Thiết kế để mặc bên trong áo thun
• Mỏng nhẹ, không bị cộm

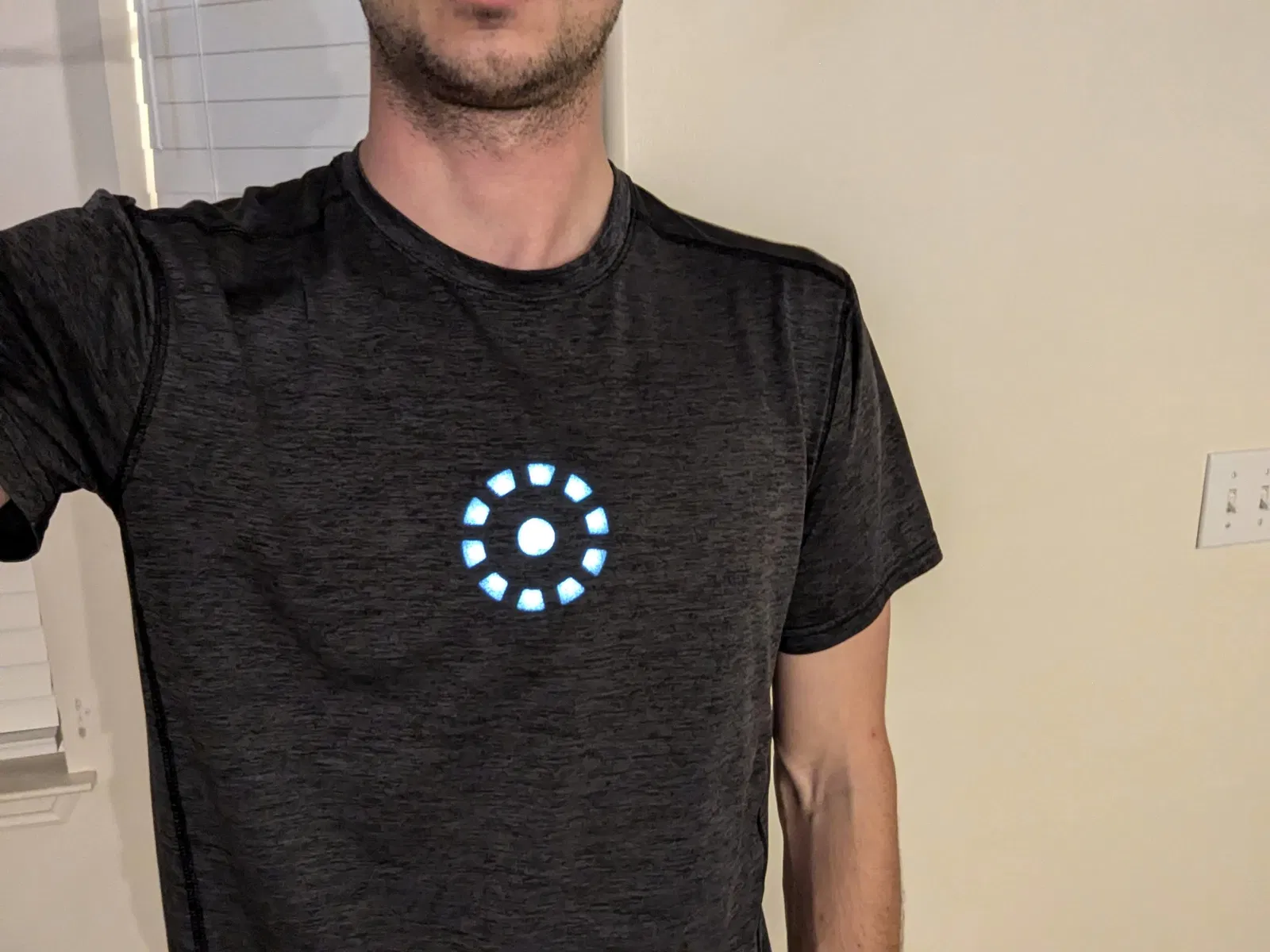

• Đủ sáng để nhìn xuyên qua áo
• Ánh sáng được khuếch tán hợp lý
• Họa tiết khá giống với trong phim

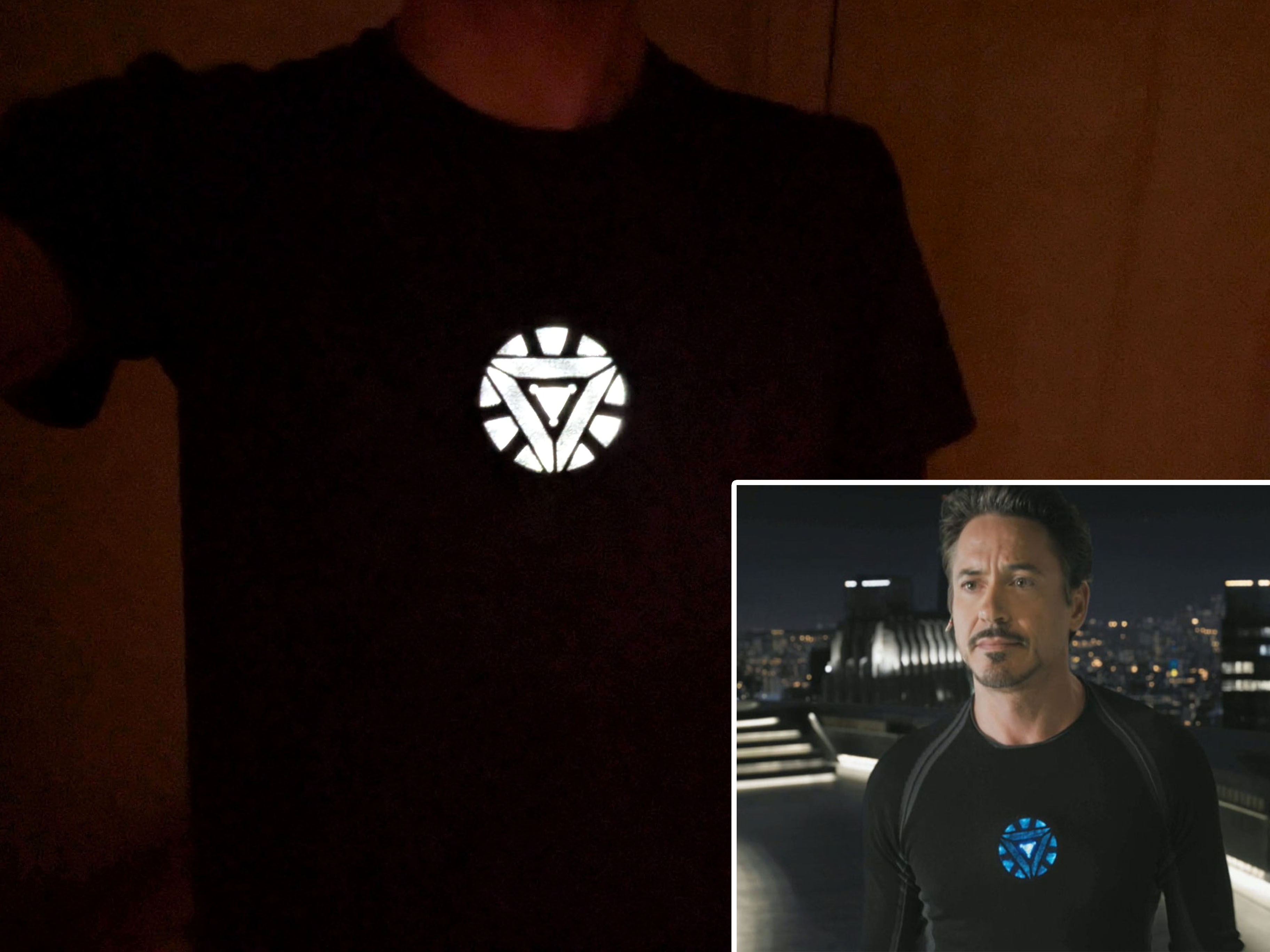

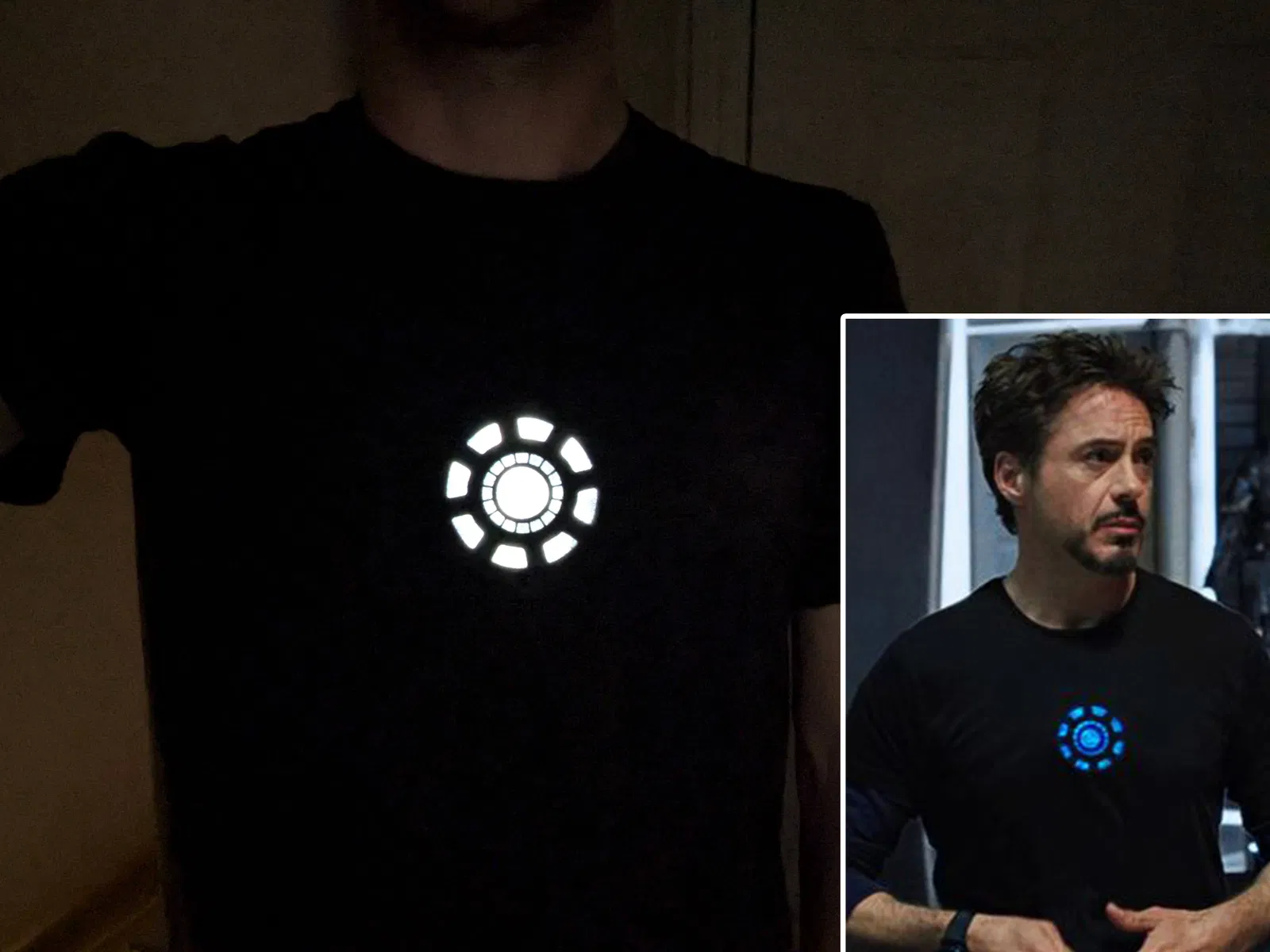

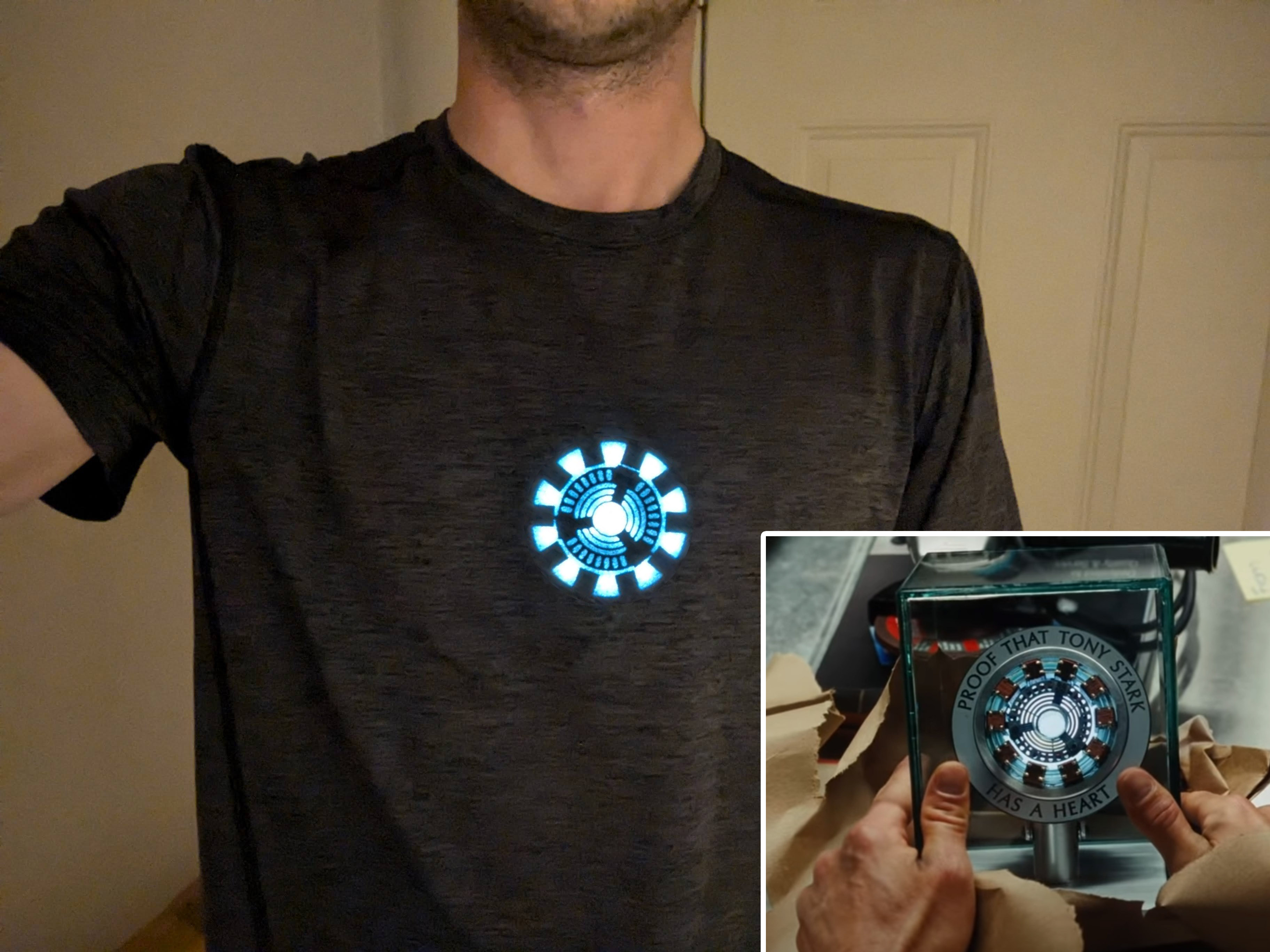

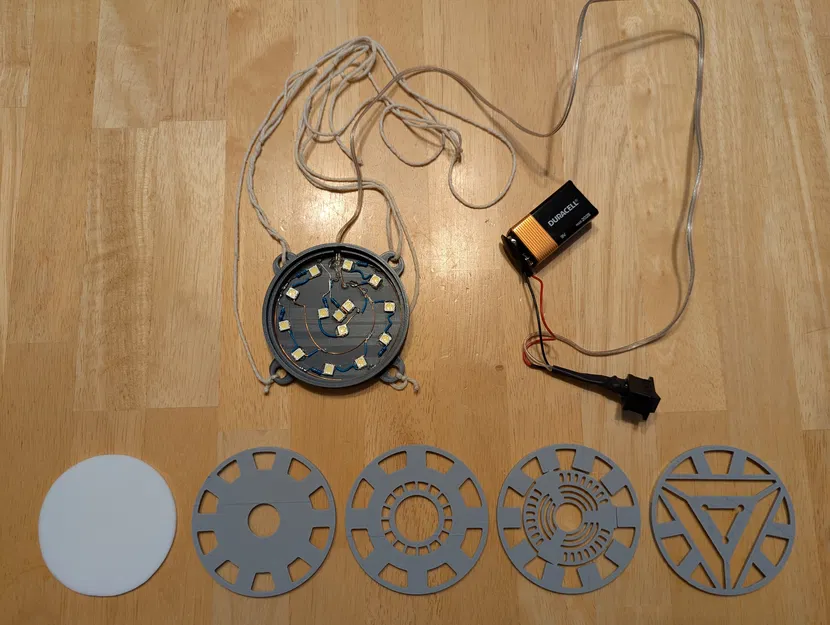

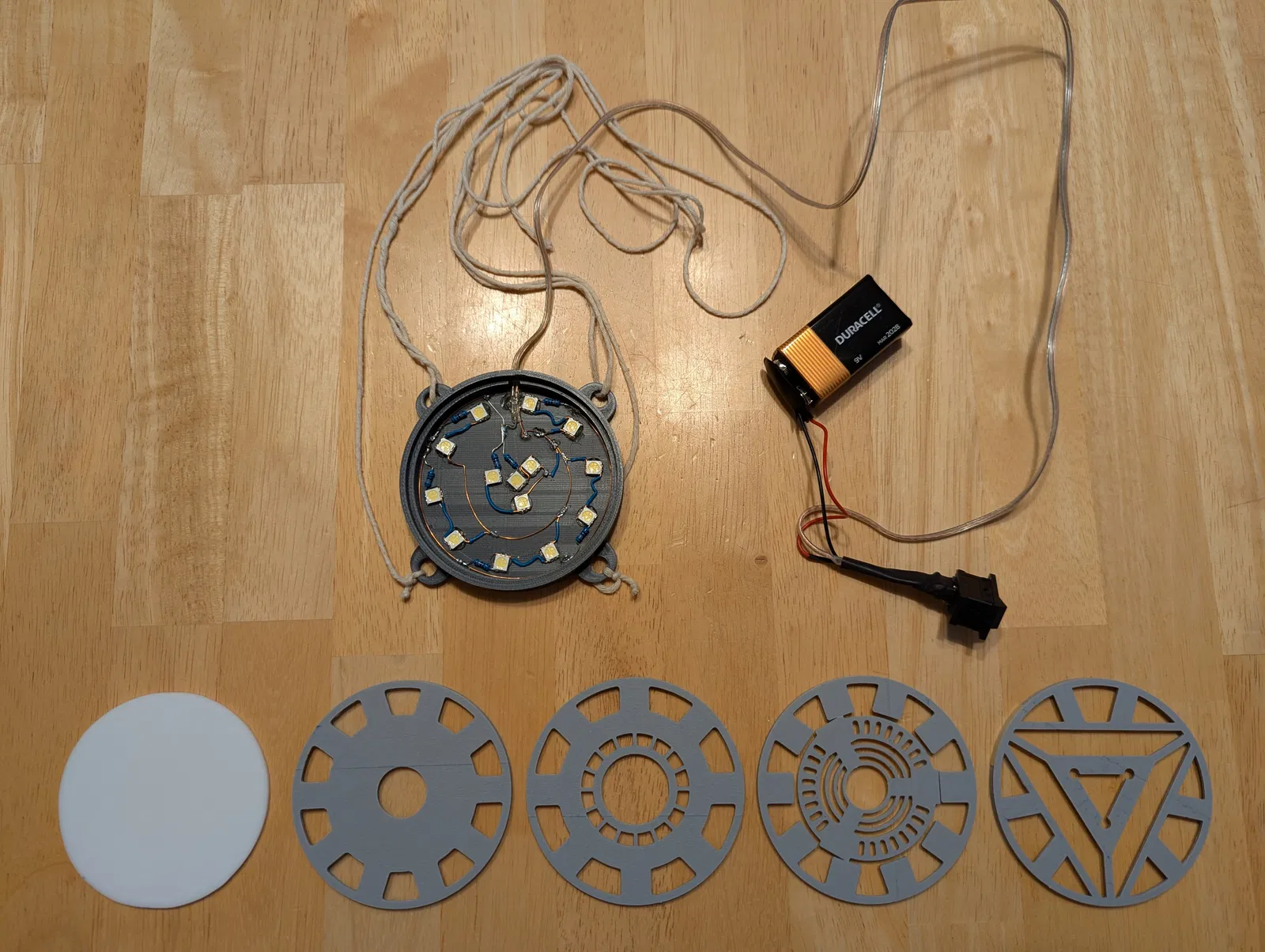

• Mặt che có thể thay đổi để có các họa tiết khác nhau

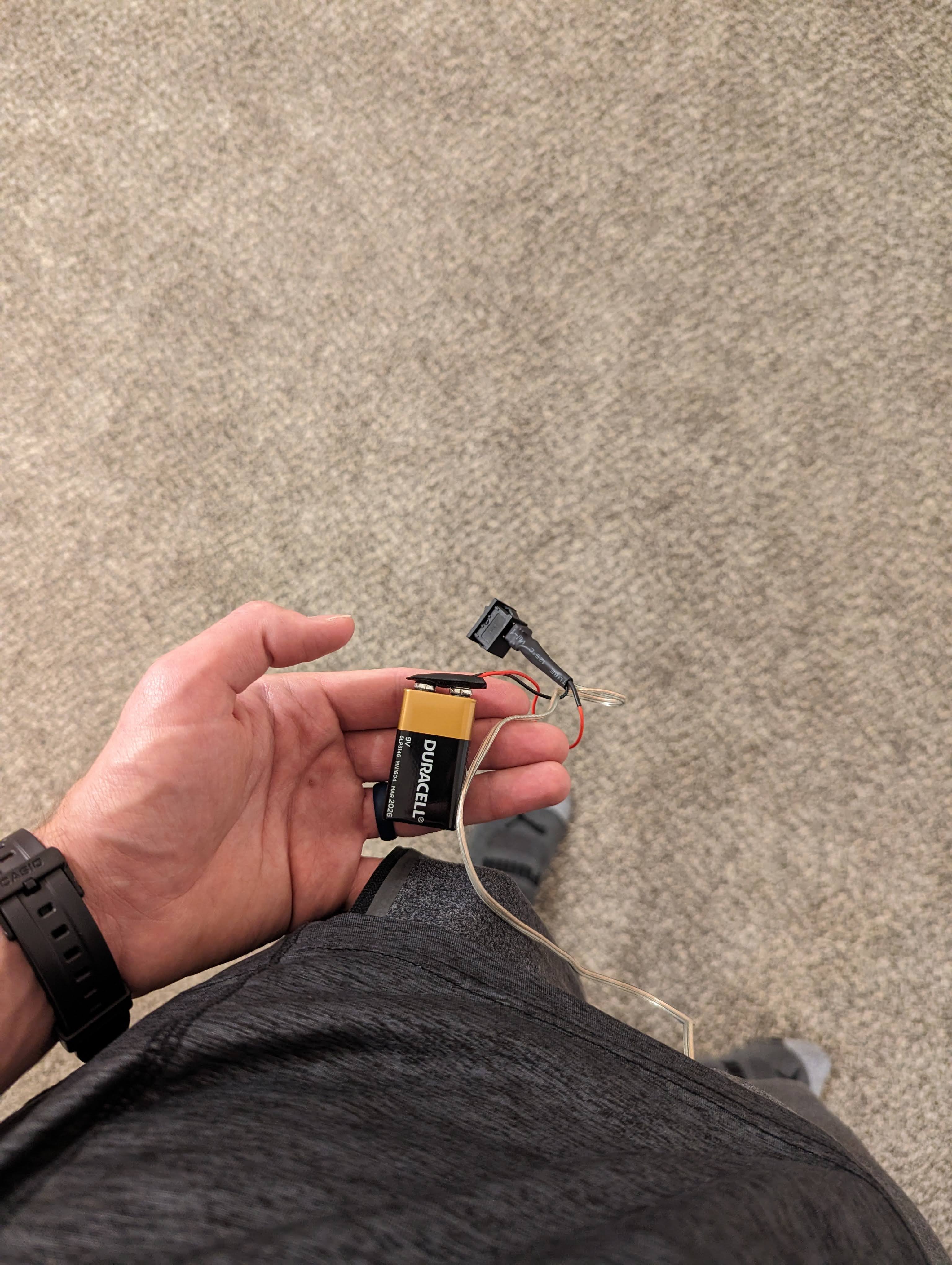

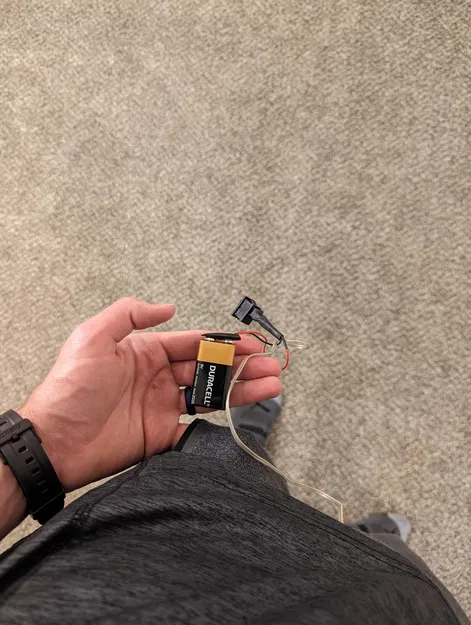

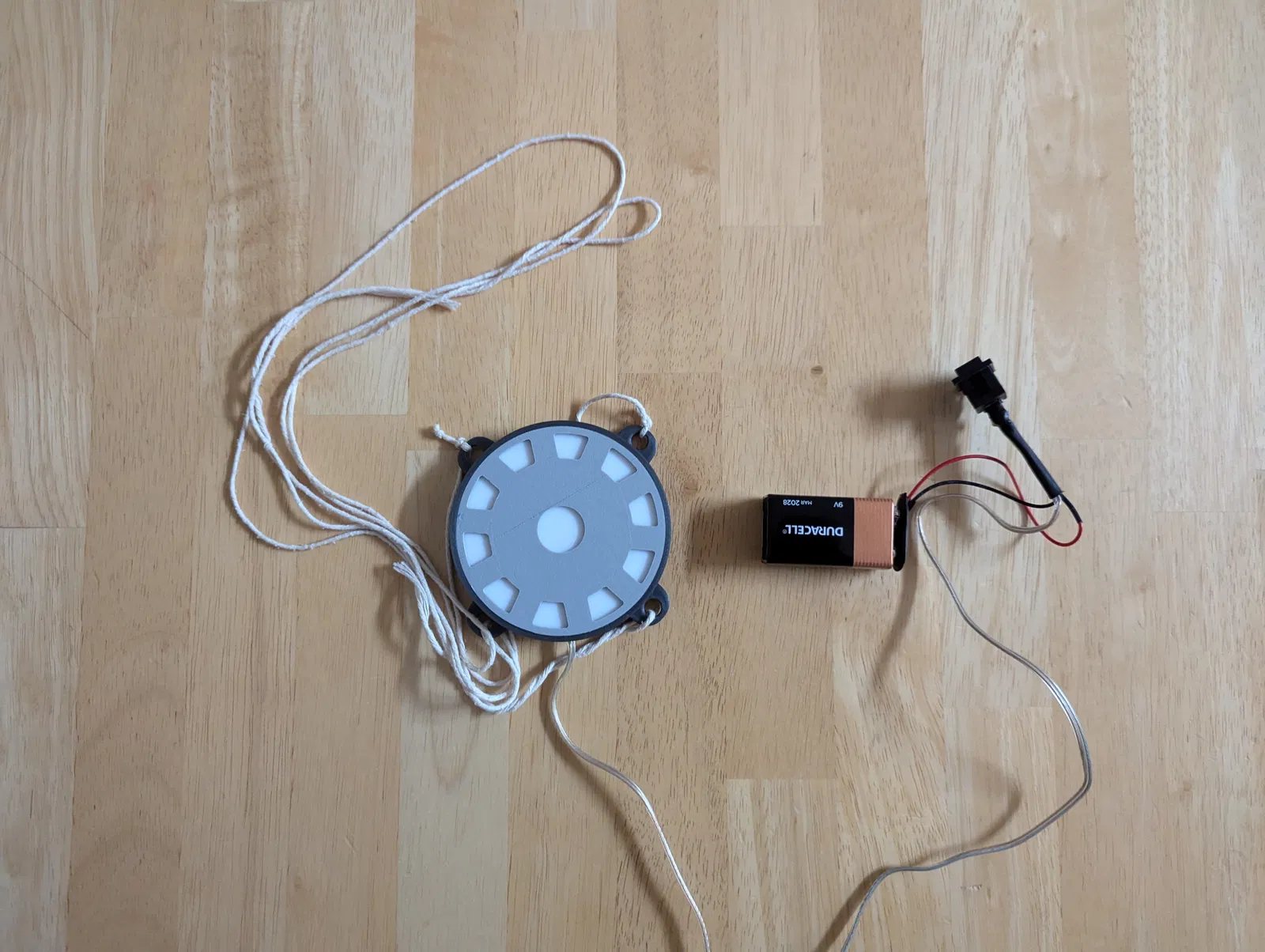

Tôi đã đưa ra một vài quyết định thiết kế để đạt được cái dáng mỏng, đẹp. Đầu tiên, tôi dùng đèn LED SMD góc rộng để giảm độ dày của mẫu. Sau đó, tôi thêm một tấm acrylic trắng dày 2.4mm (cắt thành hình tròn) để giúp khuếch tán ánh sáng và tạo ra cái ánh sáng trắng xanh cổ điển đó. Cuối cùng, tôi chọn dùng pin 9V đặt trong túi quần thay vì cố nhét pin vào trong cái vỏ máy. Nó được giữ cố định bằng một sợi dây thừng buộc quanh ngực. Mọi thứ được lắp ráp bằng cách ép vào với nhau.

Nếu bạn muốn thiết kế mặt che tùy chỉnh, phần vỏ có đường kính trong là 76mm. Mặt che có chiều cao 4mm. Đường kính trong của mặt che là 73.7mm (bạn sẽ cần cắt tấm acrylic để vừa với đường kính đó).

Mạch điện:

Có nhiều cách để thắp sáng bên trong, nhưng ở đây tôi sẽ mô tả chiến lược của riêng mình.

Mạch của tôi dựa trên nguồn điện 9V. Mạch bao gồm 7 "bộ" linh kiện đấu song song. Mỗi "bộ" bao gồm hai đèn LED SMD và một điện trở xuyên lỗ duy nhất đấu nối tiếp. Đèn LED SMD tôi dùng được đánh giá là 3.2V và 20mA (theo bảng thông số kỹ thuật), vì vậy giá trị điện trở phù hợp có thể được tính toán bằng định luật Ohm:

V = I*R

9V - 3.2V - 3.2V = 20mA * R

R = 2.6V / .02A = 130Ω (hoặc lớn hơn)

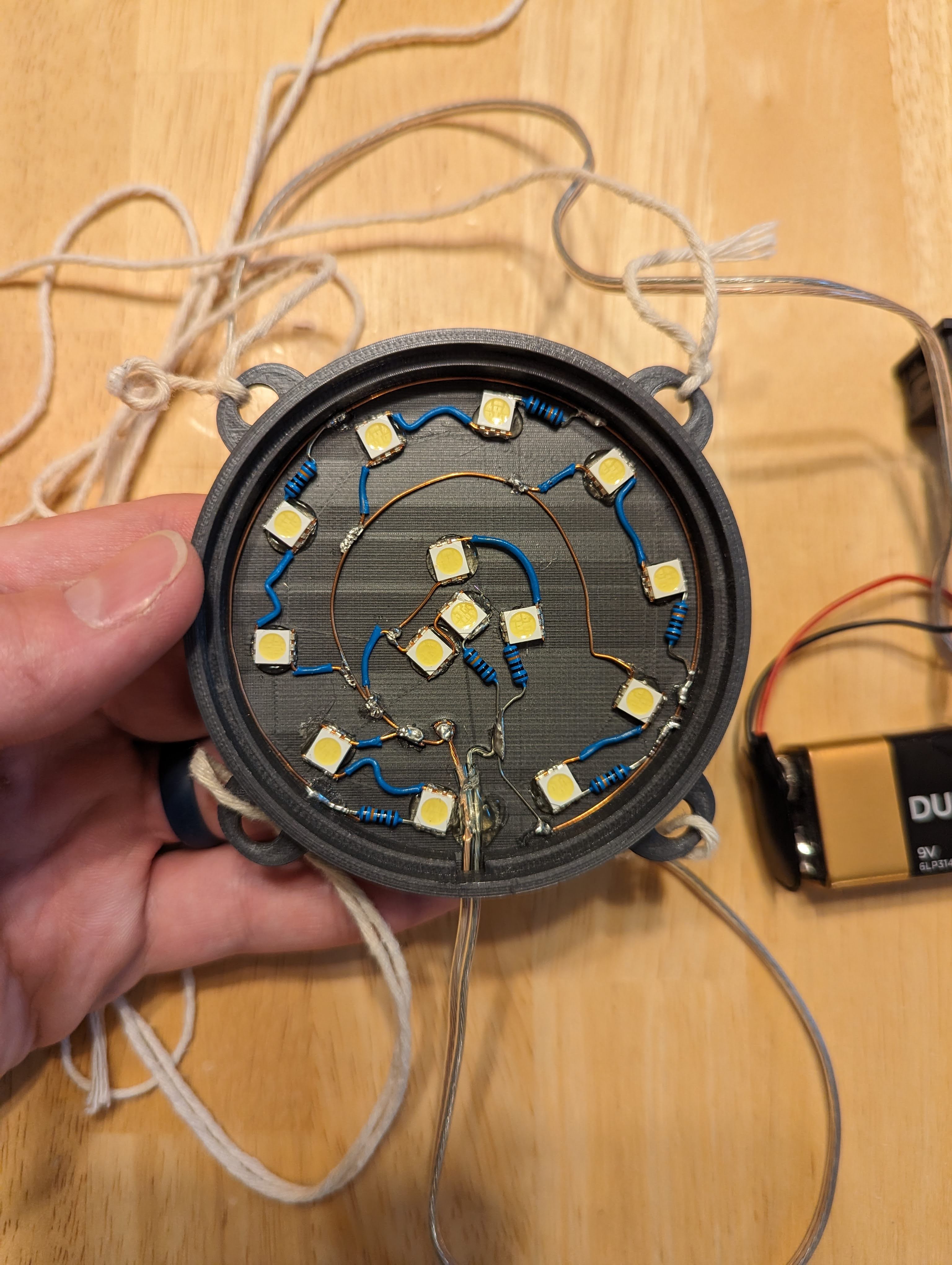

Tôi đã tuốt vỏ một vài sợi dây và tạo ra hai vòng trong vỏ: vòng trong (cực dương) và vòng ngoài (cực âm). Mỗi bộ linh kiện nối tiếp kết nối với vòng trong ở một đầu và vòng ngoài ở đầu kia. Mạch điện được giữ cố định bằng keo nến (phần này hơi cực, nên tôi đang cân nhắc thiết kế PCB để làm cho phần này dễ hơn trong tương lai). Bước cuối cùng là thêm một công tắc bập bênh vào pin.

Tuyên bố miễn trừ trách nhiệm: mẫu này chỉ dùng để trông ngầu khi mặc bên trong quần áo, không phải là đạo cụ để trưng bày hay gì cả.
