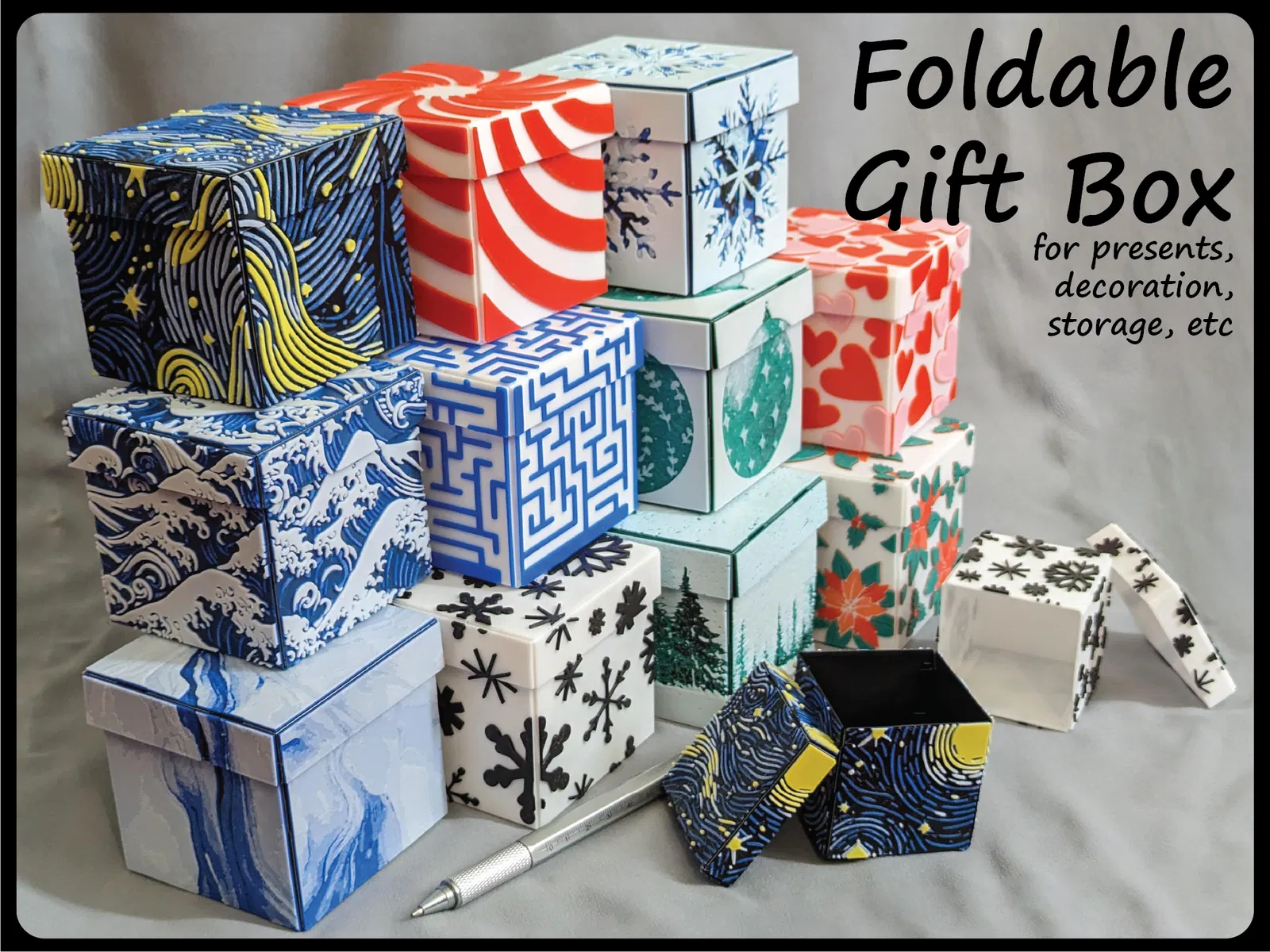

Hộp quà trang trí có thể gấp lại

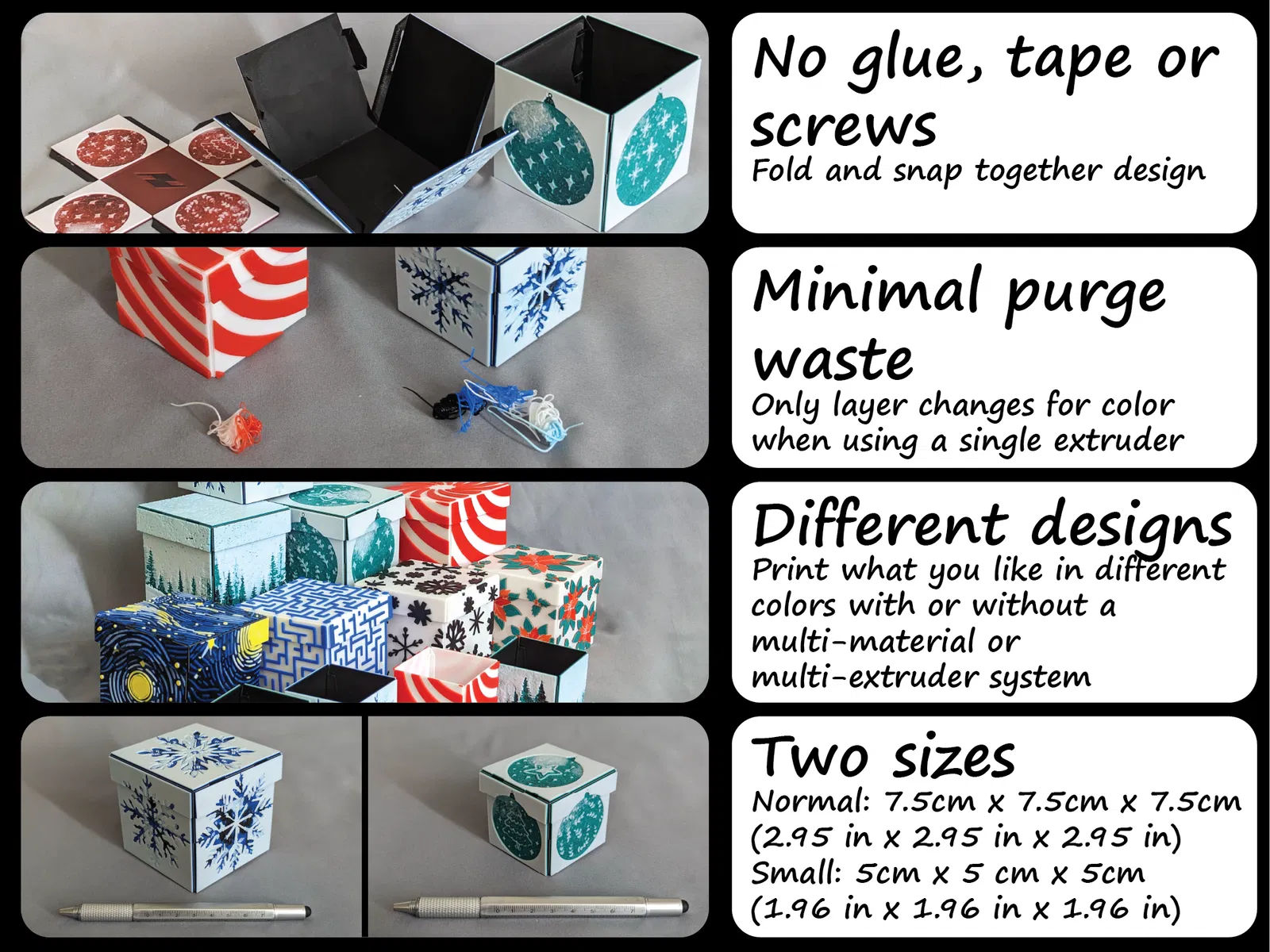

Đây là một hộp quà trang trí có thể gấp lại, bạn có thể dùng để tặng quà nhỏ, trang trí bàn làm việc, để dưới cây thông Noel nhỏ, đựng kẹo, và bất cứ thứ gì bạn có thể nghĩ ra. Thiết kế này bao gồm phần đế hộp và phần nắp khớp với nhau. Tôi thiết kế nó sao cho không cần keo, băng dính hay ốc vít; ít lãng phí vật liệu in; có nhiều mẫu mã để lựa chọn; và hai kích cỡ. Nó sử dụng bản lề nhựa mỏng một lớp và các tab cho phép bạn gấp và ghép chúng lại thành một chiếc hộp chắc chắn (chắc chắn như một lớp nhựa mỏng thôi) và đáng ngạc nhiên là rất bền! Vì nó in phẳng và gấp lại, các thiết kế có thể đến từ Hueforge và chỉ yêu cầu thay đổi màu sợi khi in theo lớp, giúp giảm đáng kể lãng phí vật liệu! Điều này cũng có nghĩa là không cần hệ thống đa vật liệu hoặc đa đầu phun nhưng sẽ hữu ích.

Bạn sẽ cần ít nhất một đế và một nắp cùng kích cỡ để hoàn thành bộ.

Không may là, vì tôi thiết kế cái này cho máy in có bàn in lớn hơn, nên chỉ có cỡ nhỏ là thực sự vừa trên bàn in Prusa MK4/3 cũng như Mini ở tỉ lệ 100%. Bạn có thể giảm tỉ lệ của cỡ bình thường để vừa trên bàn in Prusa MK4/3, xem bên dưới để biết tỉ lệ phần trăm cụ thể:

Kích cỡ (thể tích bên trong):

• Bình thường: 7.5cm x 7.5cm x 7.5cm (2.95 in x 2.95 in x 2.95 in)
  • Yêu cầu kích thước bàn in tối thiểu: 22.6cm X 22.6cm (8.9 in x 8.9 in)
• Giảm tỉ lệ Bình thường cho MK4/3 (xem % bên dưới): 6.5cm x 6.5cm x 6.5 cm (2.5 in x 2.5 in x 2.5 in)
  • Yêu cầu kích thước bàn in tối thiểu: 19.9cm x 19.9cm (7.8 in x 7.8in)
  • Để vừa trên bàn in MK4/3, bạn có thể giảm tỉ lệ cỡ bình thường bằng các giá trị đã kiểm tra sau:
  • Đế: 88% tỉ lệ chỉ ở trục X và Y
  • Nắp: 89% tỉ lệ chỉ ở trục X và Y (bạn có thể tăng hoặc giảm 0.5% nếu nó quá chật hoặc quá lỏng)
  • Kích thước này sẽ cho phép nắp vẫn vừa với đế nếu máy in của bạn có thể xử lý dung sai chặt chẽ dưới 0.15mm. Bất kỳ thứ gì nhỏ hơn có thể sẽ không hoạt động.
• Nhỏ: 5cm x 5cm x 5cm (1.96 in x 1.96 in x 1.96 in)
  • Yêu cầu kích thước bàn in tối thiểu: 15.1cm X 15.1cm (5.91 in x 5.91 in)
  • Vừa trên bàn in Prusa Mini và lớn hơn

Trước khi bắt đầu, máy in của bạn nên có các khả năng sau:

• Máy in của bạn có thể xử lý dung sai 0.15mm. Dung sai cho mẫu này khá chặt chẽ do các bản lề nhựa. Vui lòng đảm bảo máy in của bạn có thể xử lý khoảng hở 0.15mm. Nếu không, việc bẻ bản lề có thể hơi khó hoặc thậm chí chúng có thể bị dính liền.
• Máy in của bạn có thể tạo lớp đầu tiên chất lượng tốt. Các bản lề nhựa nằm ở lớp đầu tiên và bất kỳ lỗi nào ở lớp đầu tiên có thể ảnh hưởng đến khả năng bẻ.

Khi cắt lát, bạn phải tuân theo các hướng dẫn sau để có kết quả tốt nhất:

• Không xoay mẫu ở bất kỳ góc nào khác 90 độ. Họa tiết lưới lớp đầu tiên phải là monotonic với góc mặc định. Họa tiết lưới phải cắt 45 độ qua bản lề nhựa của mẫu để chúng có thể thực sự bẻ.
• Đối với tất cả các dự án, hãy đảm bảo in với 100% infill, nó đủ mỏng nên việc sử dụng infill thưa có thể gây ra lỗi bề mặt với việc giảm một chút vật liệu in không đáng.
• Đối với tất cả các dự án, lớp đầu tiên phải dày 0.2mm và nhất quán, các bản lề nhựa được thiết kế dựa trên độ dày đó.
• Đối với tất cả các dự án, sử dụng đầu phun 0.4mm và 3 lớp tường.
• Đối với bất kỳ hộp nào có thiết kế Hueforge, vui lòng in với độ cao lớp 0.1mm với lớp đáy 0.2mm.
• Tôi không khuyến khích phóng to hoặc thu nhỏ mẫu đáng kể, nó có dung sai chặt chẽ trên bản lề nhựa và các thiết kế Hueforge được tối ưu hóa ở một tỉ lệ cụ thể. Bất kỳ việc thay đổi tỉ lệ nào cũng có thể ảnh hưởng đến bản lề và dung sai của nắp khiến chúng không còn vừa nữa. Tôi chủ yếu kiểm tra các hình minh họa và độ vừa vặn ở tỉ lệ 100% cho cả cỡ bình thường và cỡ nhỏ. Xem phần trăm tỉ lệ đã kiểm tra ở trên để giảm tỉ lệ cỡ bình thường cho vừa với bàn in MK3/4.
• Không thay đổi tỉ lệ trục Z, tất cả các nắp được tùy chỉnh cho độ dày của đế. Tất cả các bản in Hueforge đều phụ thuộc vào trục Z để lấy màu.
• Sở hữu máy in BL HOẶC sử dụng Orcaslicer và muốn có các tệp đã thiết lập sẵn hoán đổi màu? Xem hồ sơ của tôi trên Makerworld để có mọi thứ đã thiết lập sẵn cho việc in có hoặc không có AMS.

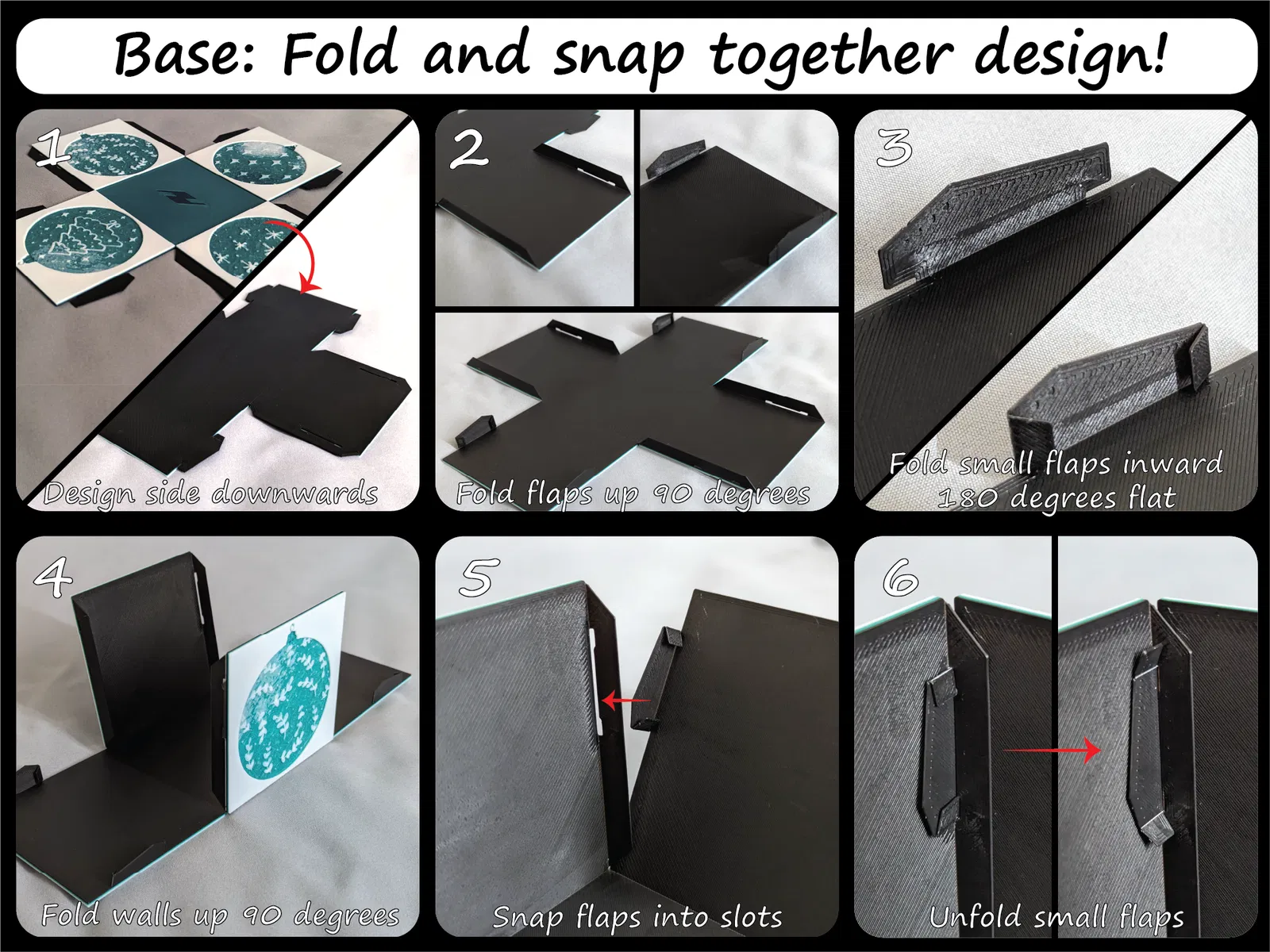

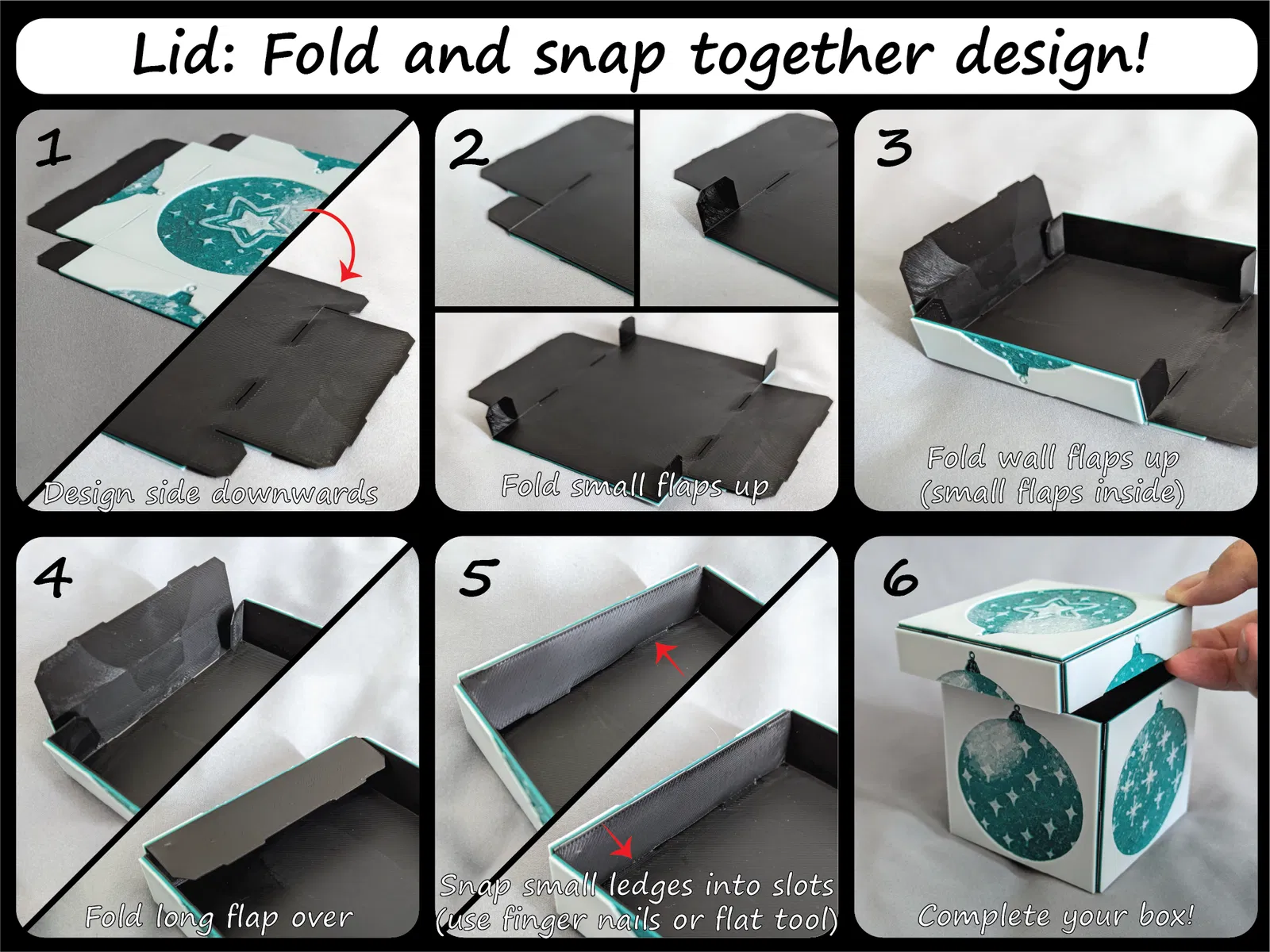

Hướng dẫn lắp ráp

• Khi lấy bản in ra khỏi bàn in, vui lòng nhẹ nhàng và chậm rãi. Các bản lề nhựa rất mỏng và có thể bị rách nếu bạn lấy bản in ra mạnh bạo. Nếu sử dụng bàn in có bề mặt nhám hoặc nóng, vui lòng đợi bàn nguội hoàn toàn trước khi lấy ra. Nếu sử dụng bàn có độ bám dính cao mà bạn cần bóc, cạy hoặc uốn cong mạnh để lấy ra, hãy cân nhắc sử dụng chất hỗ trợ dễ lấy ra như keo hồ hoặc keo xịt tóc.

Thiết kế

Chọn các tệp STL có thiết kế phù hợp và cắt lát chúng với các lần đổi màu này. Bạn có thể tạm dừng khi cắt lát và thay đổi sợi theo màu này. Bạn không nhất thiết phải sử dụng thay đổi màu nếu bạn chỉ muốn có họa tiết.

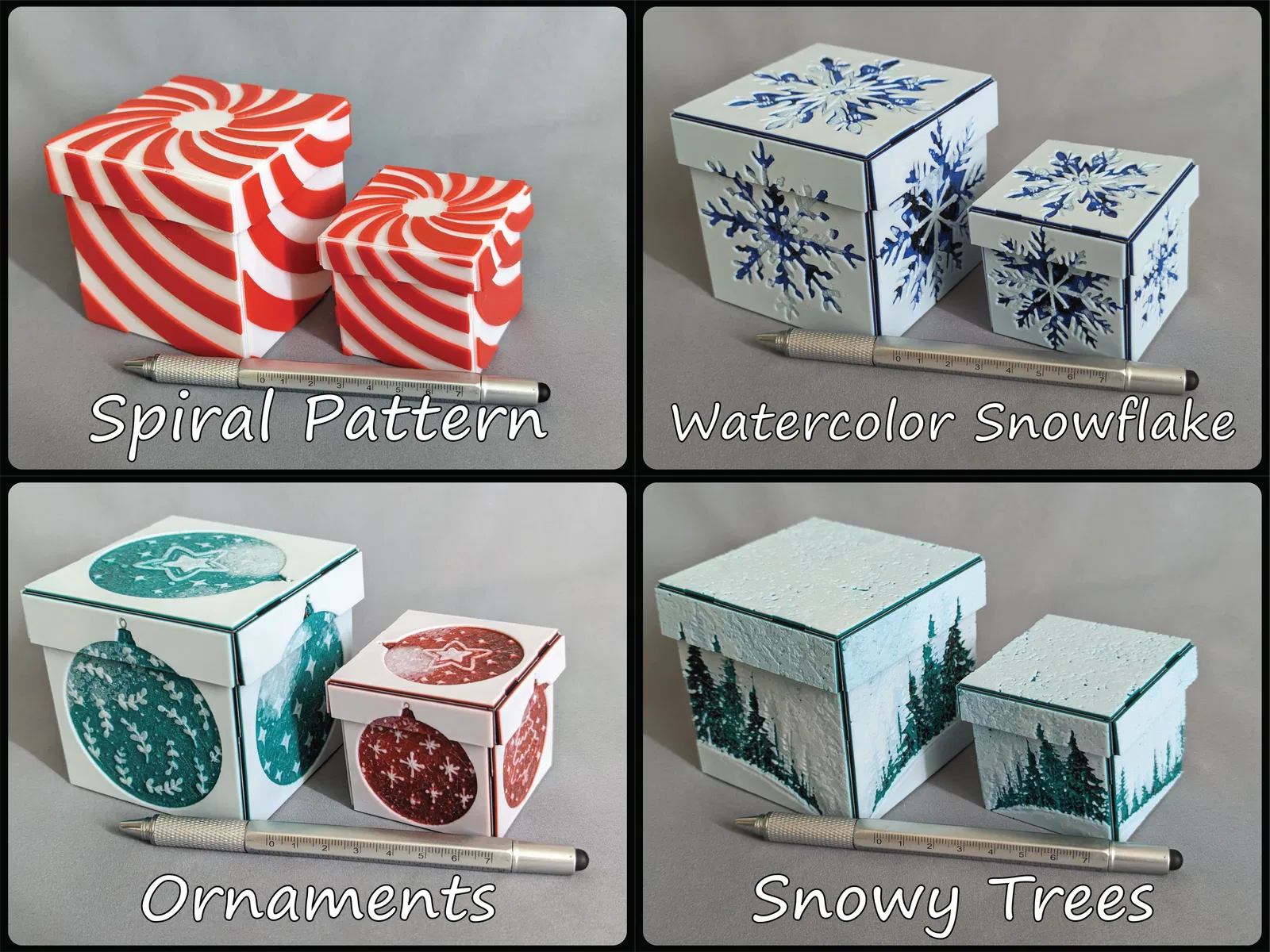

Mẫu xoắn ốc: Hai màu, in đơn giản

In ở 100% infill với độ cao lớp 0.2mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Trắng (nền, có thể là bất kỳ màu nào bạn muốn)
• PLA Sunlu Đỏ (sọc xoắn ốc, có thể là bất kỳ màu nào bạn muốn)

Hướng dẫn đổi sợi:

1. Bắt đầu với Trắng (nền, có thể là bất kỳ màu nào bạn muốn)
2. Ở lớp #6 (1.20mm) (khoảng 1 tiếng 5 phút từ lúc bắt đầu) đổi sang Đỏ (sọc xoắn ốc, có thể là bất kỳ màu nào bạn muốn)

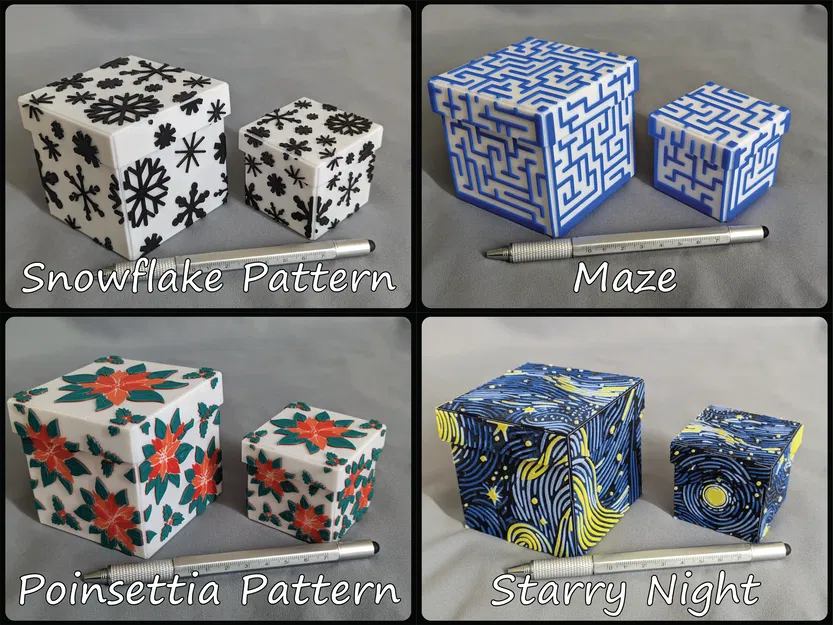

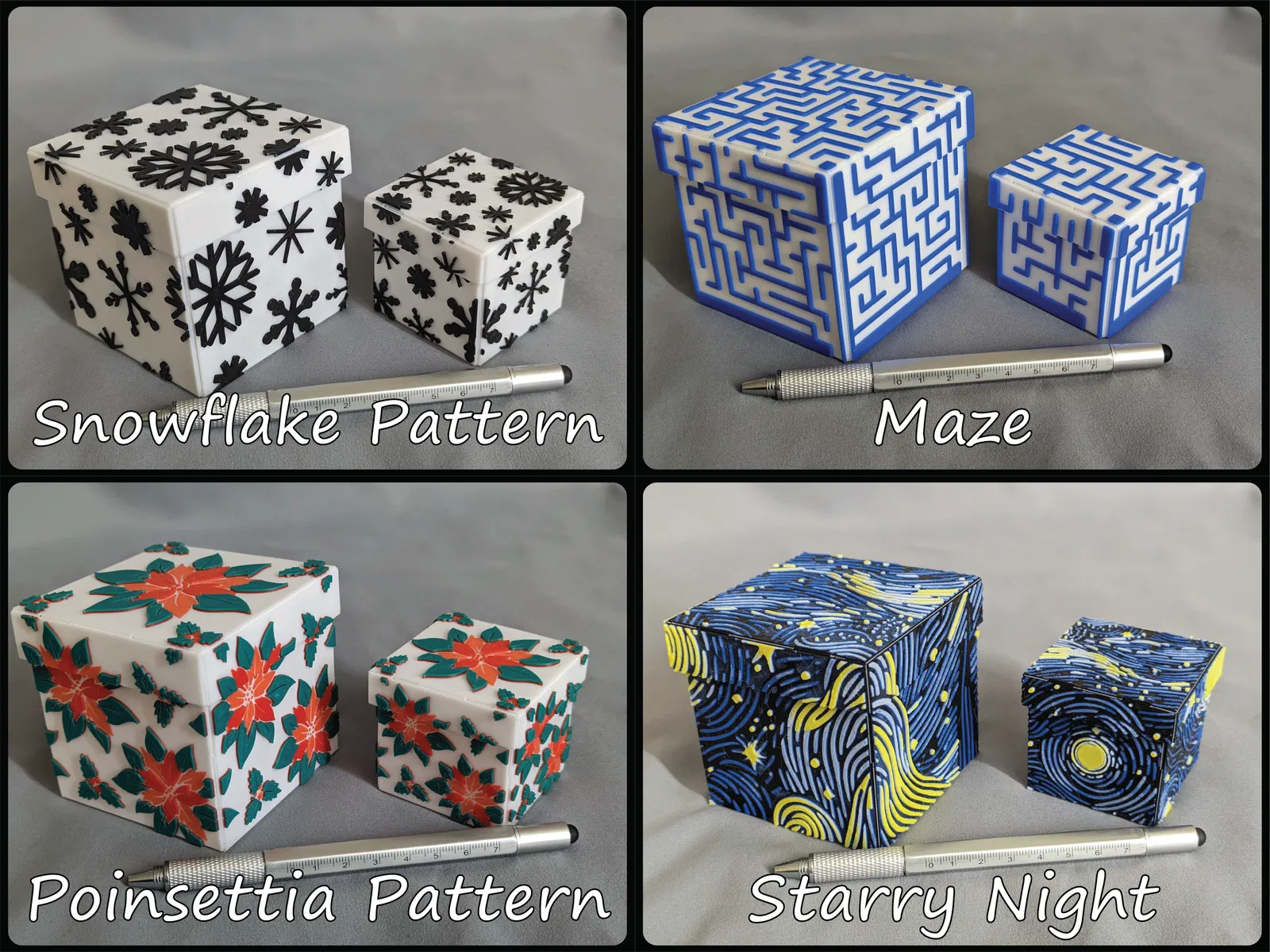

Mẫu bông tuyết: Hai màu, in đơn giản và nhanh

In ở 100% infill với độ cao lớp 0.2mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Trắng (nền, có thể là bất kỳ màu nào bạn muốn)
• PLA Sunlu Đen (bông tuyết, có thể là bất kỳ màu nào bạn muốn)

Hướng dẫn đổi sợi:

1. Bắt đầu với Trắng (nền, có thể là bất kỳ màu nào bạn muốn)
2. Ở lớp #6 (1.20mm) đổi sang Đen cho phần còn lại. (bông tuyết, có thể là bất kỳ màu nào bạn muốn)

Mê cung: Hai màu, in đơn giản và nhanh

In ở 100% infill với độ cao lớp 0.2mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Trắng (nền, có thể là bất kỳ màu nào bạn muốn)
• PLA Sunlu Xanh dương (tường mê cung, có thể là bất kỳ màu nào bạn muốn)

Hướng dẫn đổi sợi:

1. Bắt đầu với Trắng (nền, có thể là bất kỳ màu nào bạn muốn)
2. Ở lớp #7 (1.40mm) đổi sang Xanh dương cho phần còn lại. (tường mê cung, có thể là bất kỳ màu nào bạn muốn)

Mẫu hoa trạng nguyên: Ba màu, in đơn giản và nhanh

In ở 100% infill với độ cao lớp 0.2mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Trắng
• PLA Sunlu Đỏ (cánh hoa)
• PLA Sunlu Xanh lá cây hoặc Xanh lá (lá)

Hướng dẫn đổi sợi:

1. Bắt đầu với Trắng
2. Ở lớp #5 (1.0mm) đổi sang Đỏ
3. Ở lớp #8 (1.6mm) đổi sang Xanh lá cây hoặc Xanh lá cho phần còn lại.

Đồ trang trí: 3 màu, in Hueforge

In ở 100% infill với độ cao lớp 0.1mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Đen
• PLA Sunlu Xanh lá cây (màu đồ trang trí, bất kỳ màu nền nào cũng được như đỏ hoặc xanh dương)
• PLA Sunlu Trắng

Hướng dẫn đổi sợi:

1. Bắt đầu với Đen
2. Ở lớp #5 (0.6mm) đổi sang Xanh lá cây (màu đồ trang trí, bất kỳ màu nền nào cũng được như đỏ hoặc xanh dương)
3. Ở lớp #12 (1.3mm) đổi sang Trắng cho phần còn lại.

Cây phủ tuyết: 4 màu, in Hueforge

In ở 100% infill với độ cao lớp 0.1mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Đen
• PLA Sunlu Xanh lá cây
• PLA Overture Xanh dương nhạt mờ
• PLA Sunlu Trắng

Hướng dẫn đổi sợi:

1. Bắt đầu với Đen
2. Ở lớp #4 (0.5mm) đổi sang Xanh lá cây hoặc bất kỳ màu xanh lá cây đậm nào
3. Ở lớp #13 (1.4mm) đổi sang Xanh dương nhạt mờ hoặc bất kỳ màu xanh dương nhạt nào
4. Ở lớp #17 (1.8mm) đổi sang Trắng cho phần còn lại.

Bông tuyết màu nước: 4 màu, in Hueforge

In ở 100% infill với độ cao lớp 0.1mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Đen
• PLA Sunlu Xanh dương
• PLA Overture Xanh dương nhạt mờ
• PLA Sunlu Trắng

Hướng dẫn đổi sợi:

1. Bắt đầu với Đen
2. Ở lớp #5 (0.6mm) đổi sang Xanh dương
3. Ở lớp #12 (1.3mm) đổi sang Xanh dương nhạt mờ hoặc bất kỳ màu xanh dương nhạt nào
4. Ở lớp #16 (1.7mm) đổi sang Trắng cho phần còn lại.

Đêm đầy sao: 4 màu, in Hueforge

In ở 100% infill với độ cao lớp 0.1mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Đen
• PLA Sunlu Xanh dương
• PLA Sunlu Trắng
• PLA Overture Vàng mờ

Hướng dẫn đổi sợi:

1. Bắt đầu với Đen
2. Ở lớp #6 (0.7mm) đổi sang Xanh dương
3. Ở lớp #10 (1.1mm) đổi sang Trắng
4. Ở lớp #16 (1.7mm) đổi sang Vàng mờ cho phần còn lại.

Đá cẩm thạch xanh dương: 3 màu, in Hueforge

In ở 100% infill với độ cao lớp 0.1mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Đen
• PLA Sunlu Xanh dương (hoặc bất kỳ màu nền nào bạn muốn cho đá cẩm thạch)
• PLA Sunlu Trắng

Hướng dẫn đổi sợi:

1. Bắt đầu với Đen
2. Ở lớp #4 (0.5mm) đổi sang Xanh dương (hoặc bất kỳ màu nền nào bạn muốn cho đá cẩm thạch)
3. Ở lớp #13 (1.4mm) đổi sang Trắng cho phần còn lại.

Sóng lớn: 3 màu, in Hueforge

In ở 100% infill với độ cao lớp 0.1mm với lớp đáy 0.2mm

Xin lưu ý, do bản chất của thiết kế sóng, bản in này có thể hơi sắc/nhọn, hãy cẩn thận!

Sợi dùng:

• PLA Sunlu Đen
• PLA Sunlu Xanh dương
• PLA Sunlu Trắng

Hướng dẫn đổi sợi:

1. Bắt đầu với Đen
2. Ở lớp #3 (0.4mm) đổi sang Xanh dương
3. Ở lớp #11 (1.2mm) đổi sang Trắng cho phần còn lại.

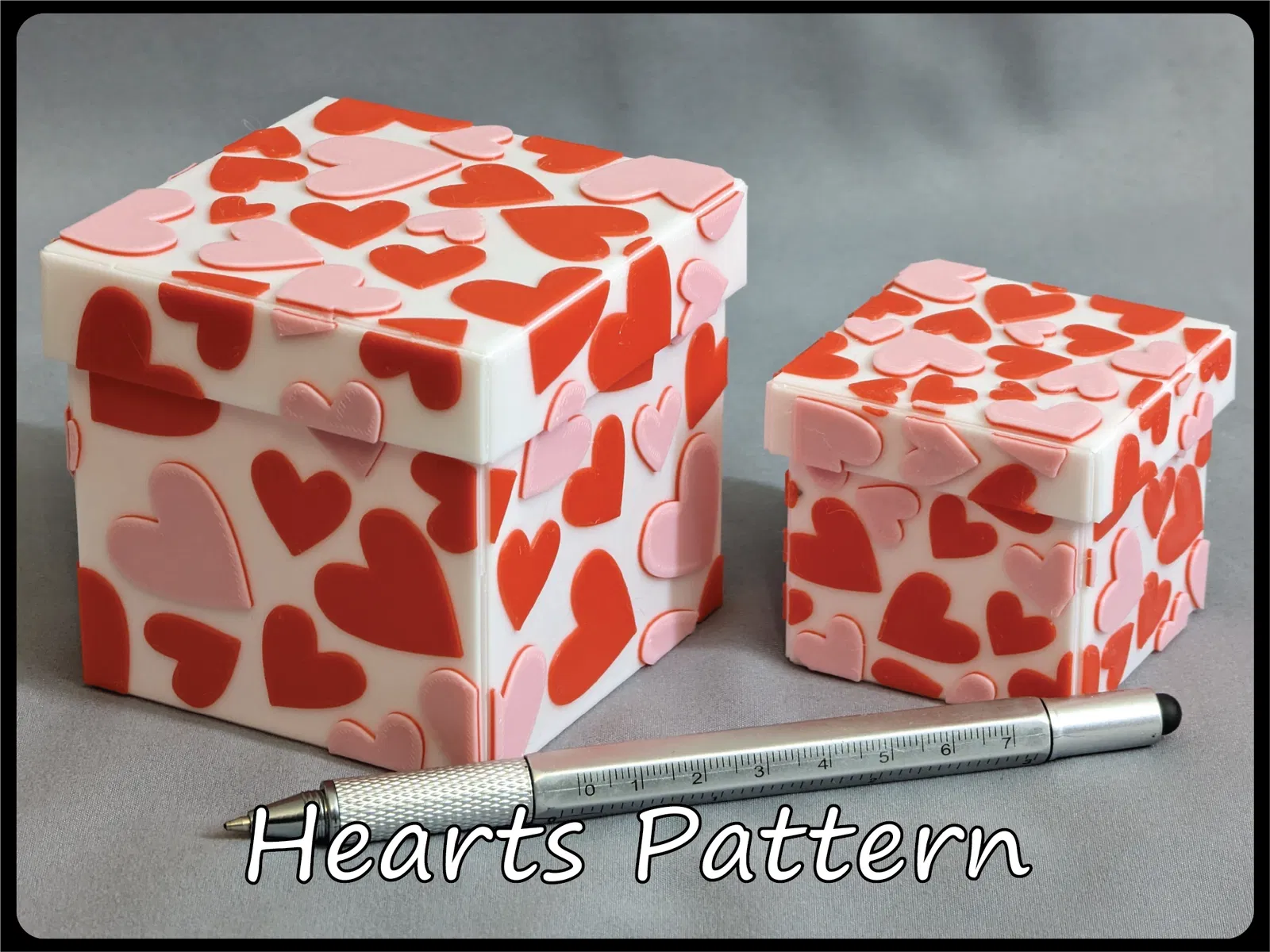

Mẫu trái tim: Ba màu, in đơn giản và nhanh

In ở 100% infill với độ cao lớp 0.2mm với lớp đáy 0.2mm

Sợi dùng:

• PLA Sunlu Trắng
• PLA Sunlu Đỏ (trái tim dưới)
• PLA Sunlu Hồng Sakura (trái tim trên)

Hướng dẫn đổi sợi:

• Bắt đầu với Trắng
• Ở lớp #5 (1.0mm) đổi sang Đỏ hoặc Hồng (trái tim dưới)
• Ở lớp #8 (1.6mm) đổi sang Hồng hoặc Đỏ (trái tim trên)

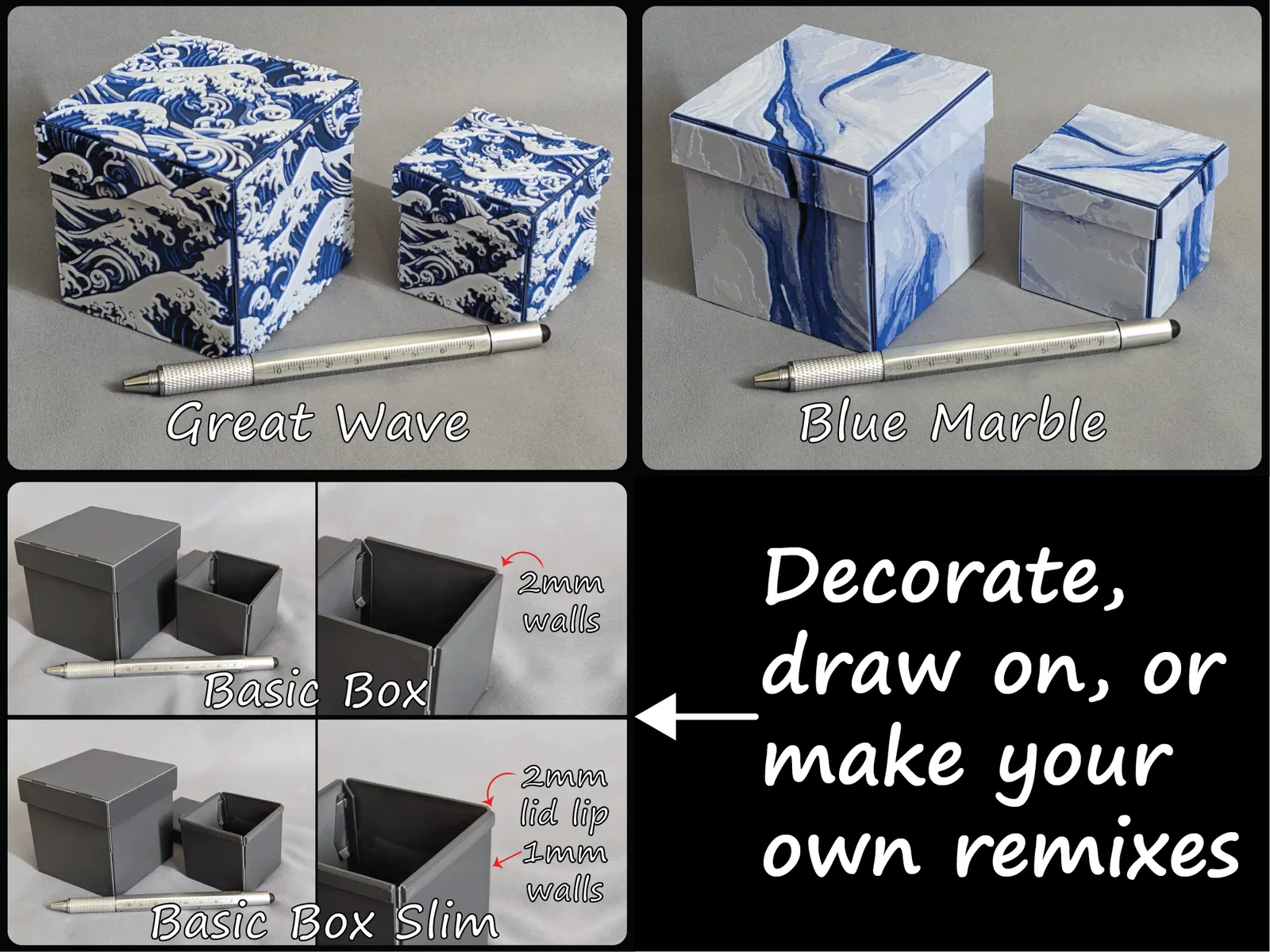

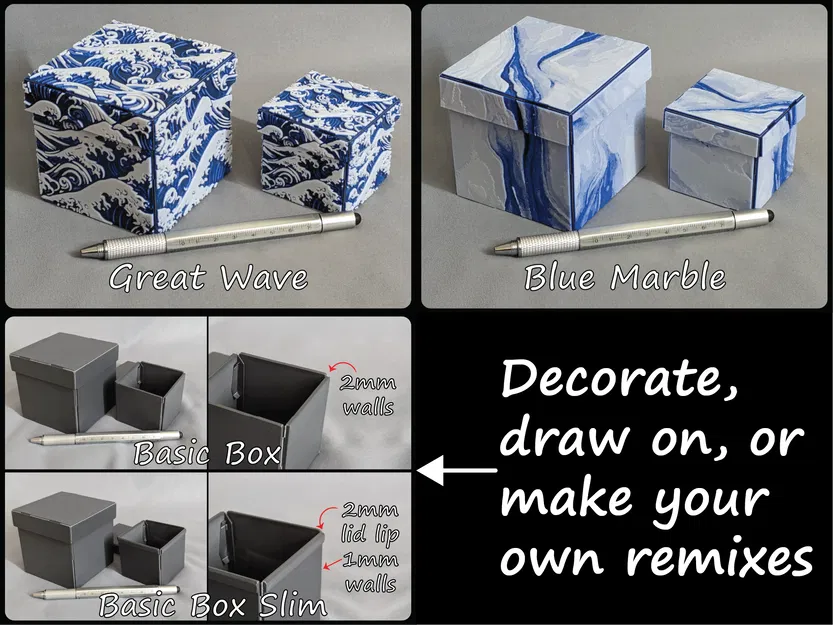

Hộp cơ bản và Hộp cơ bản Mỏng: Hộp cơ bản, không có thiết kế trên thành để dễ dàng sửa đổi hoặc tùy chỉnh.

In ở 100% infill với độ cao lớp 0.2mm với lớp đáy 0.2mm

Màu tùy ý.

Lưu ý sự khác biệt của mẫu:

• Hộp cơ bản có độ dày thành là 2mm cho đế vì tất cả các nắp đều được thiết kế để vừa với hộp có kích thước đó.
• Hộp cơ bản Mỏng có một gờ 2mm cho nắp và phần còn lại của thành là 1mm cho nhu cầu sửa đổi hoặc dán nhãn của bạn, hãy chọn mẫu đó nếu bạn muốn thêm chiều sâu cho hộp của mình.
• Tất cả các nắp đều dày 1mm trong bộ này, vì không có mẫu nào yêu cầu chúng dày hơn.
• Hãy lưu ý đến cách nó bẻ khi thêm chi tiết vào mô hình 3D.

Sở hữu máy in BL HOẶC sử dụng Orcaslicer và muốn có các tệp đã thiết lập sẵn hoán đổi màu? Xem hồ sơ của tôi trên Makerworld để có mọi thứ đã thiết lập sẵn cho việc in có hoặc không có AMS.

Tôi có thể sẽ phát hành thêm các thiết kế theo thời gian, vì vậy hãy quay lại kiểm tra!

Nhật ký cập nhật

01/12/2023 Phát hành với 8 thiết kế: Mẫu xoắn ốc, Bông tuyết màu nước, Đồ trang trí, Cây phủ tuyết, Mẫu bông tuyết, Mê cung, Mẫu hoa trạng nguyên, Đêm đầy sao

01/12/2023 Cập nhật với 3 thiết kế mới và mở sửa đổi: Hộp cơ bản + Mỏng, Sóng lớn và Đá cẩm thạch xanh dương

11/02/2024 Cập nhật với 1 thiết kế mới: Mẫu trái tim
