Tắc kê / Miếng đệm đồ nội thất treo tường
Bộ tắc kê treo tường gồm 2 phần, có thể tháo rời và gắn lại nhanh chóng bằng vít M3. Phần đế gắn vào tường, phần tán gắn vào đồ nội thất bằng vít M5 và đai ốc Nyloc. Phù hợp cho nhu cầu treo tường khoảng cách 50mm.
366
Lượt Xem
6
Lượt Thích
32
Lượt Tải
Cập Nhật Dec 09, 2025
Mô tả
Tui cần một bộ tắc kê treo tường có khoảng cách ~50mm, có thể tháo rời nhưng gắn lại nhanh chóng nên tui nghĩ ra cái này nè:

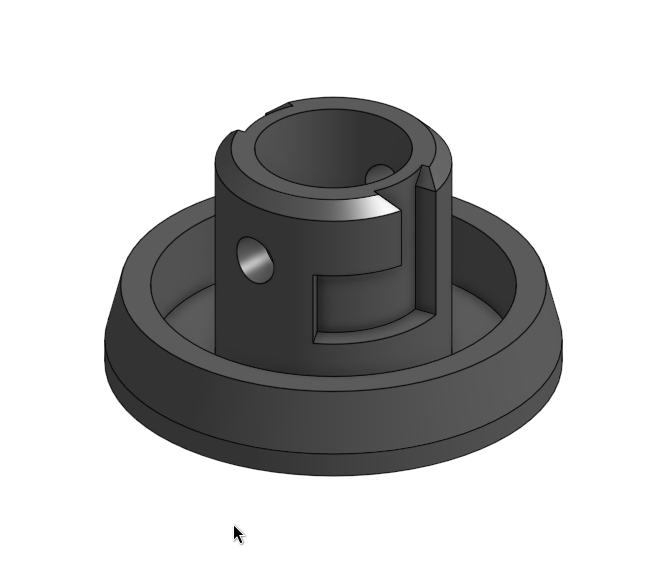

Phần Đế được bắt vào tường bằng vít chìm 3.5-4mm. Phần Tán được gắn vào đồ nội thất bằng vít M5 và đai ốc Nyloc. Hai bộ phận này được vặn khớp với nhau rồi cố định bằng vít M3 và đai ốc thường.
Vật liệu cần có
- Vít M5 (10mm+)
- Đai ốc Nyloc M5
- Vít M3 (20mm cho bản mỏng, 25mm cho bản dày)
- Đai ốc M3
Cài đặt in
- PETG, cần hỗ trợ cho các chốt tán và các rãnh trên đế
Lắp ráp
- Gắn đai ốc M3 vào bên hông đế

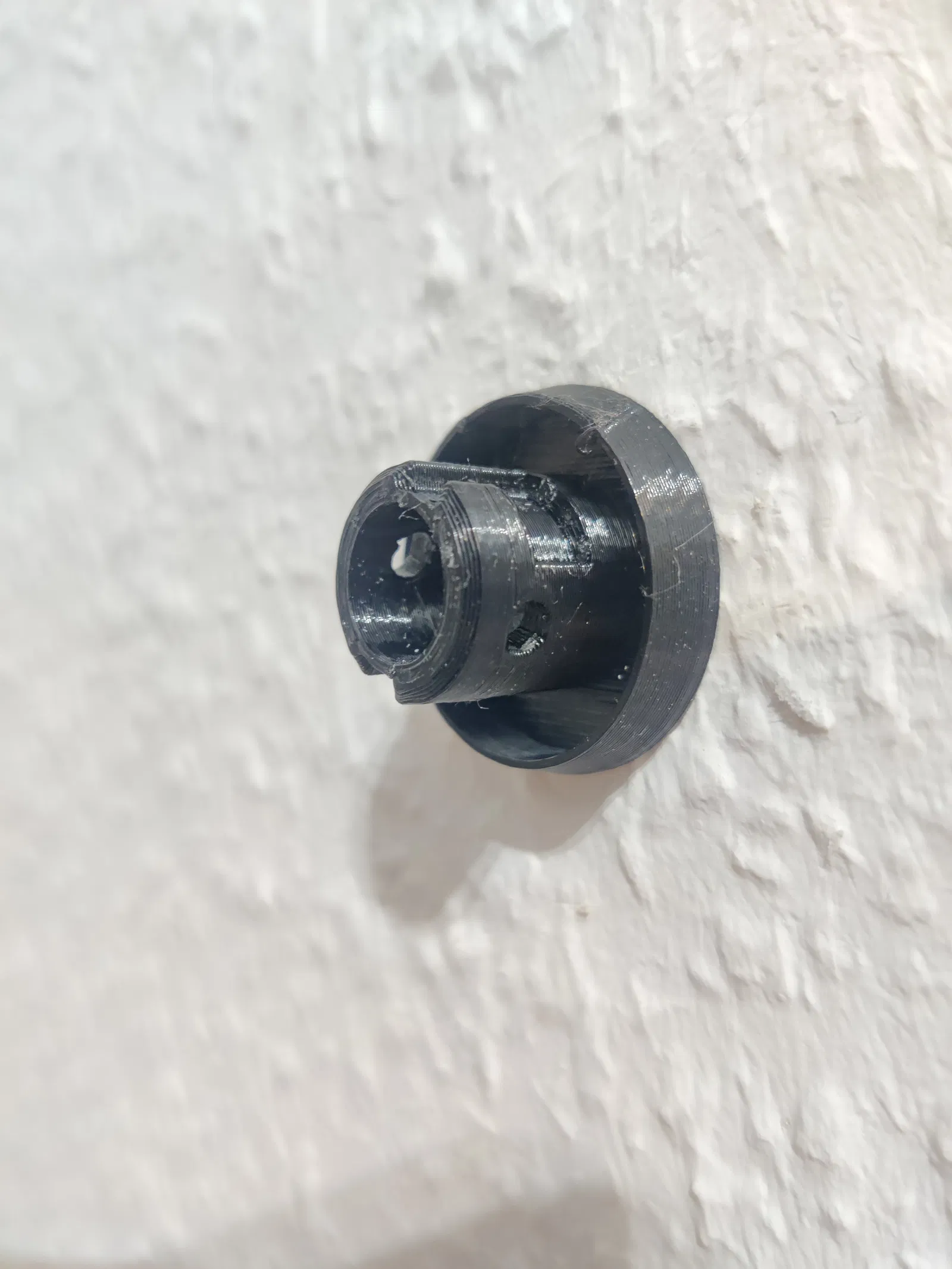

- Gắn đế lên tường
- Chuẩn bị tán bằng cách gắn đai ốc Nyloc (dùng tua vít để giúp dẫn đai ốc). Để tránh đai ốc rơi ra, dùng vít M5 vặn chặt trước khi lắp ráp cuối cùng. Việc này sẽ ép đai ốc ở yên vị trí. Tháo vít ra.
- Gắn tạm tán vào đồ nội thất

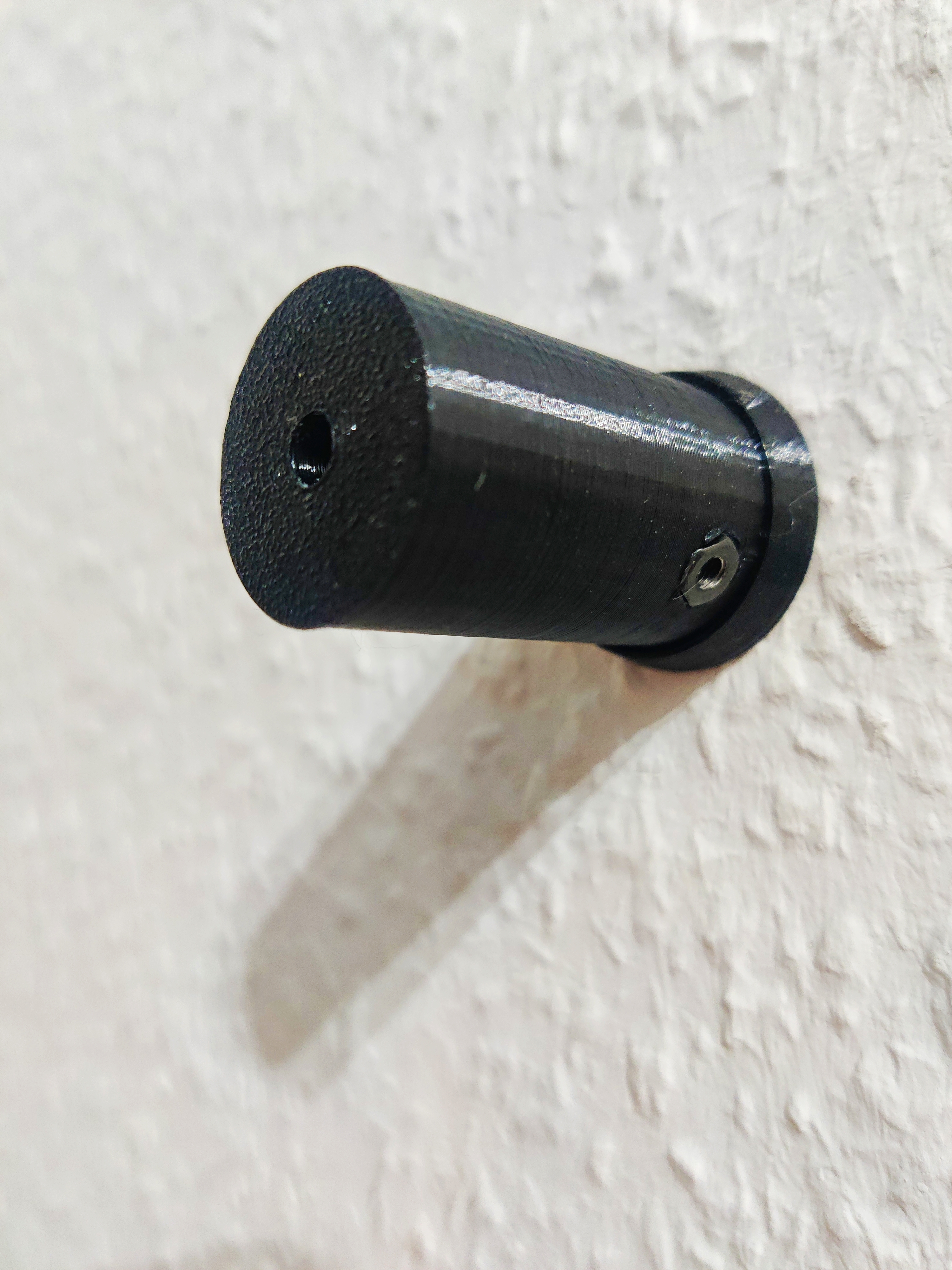

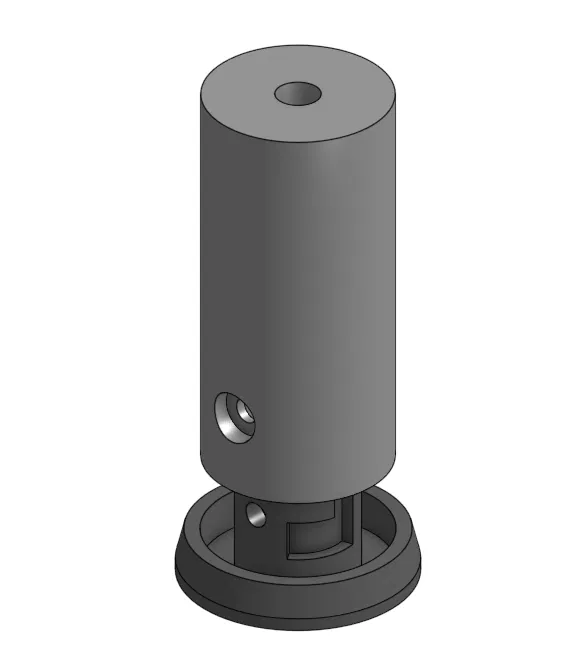

- Gắn & xoay tán vào đế và cố định bằng vít M3

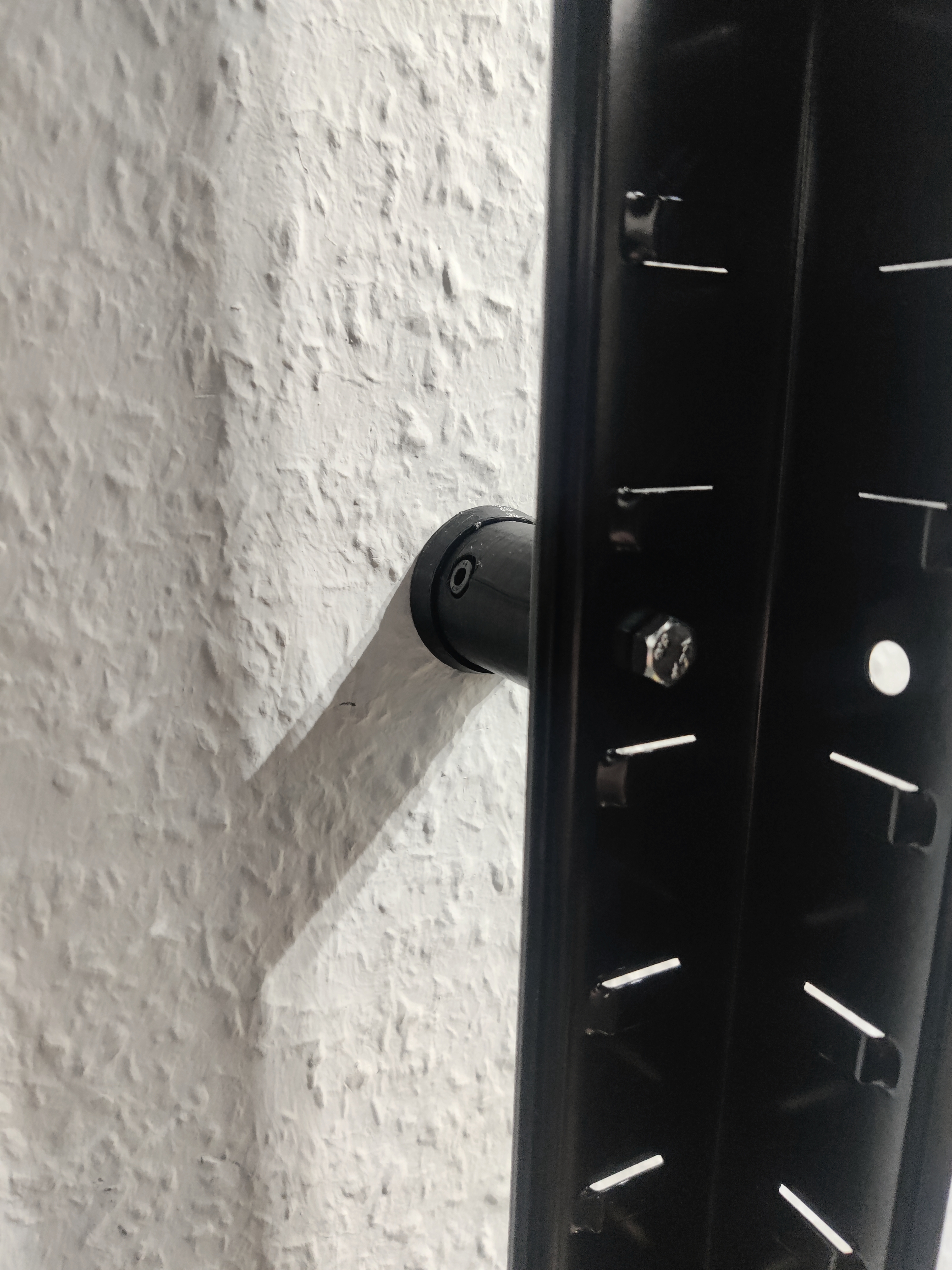

- Siết chặt vít M5 để cố định đồ nội thất
