The Wheel Gun V1 (Launcher) - Súng Đồ Chơi Steampunk

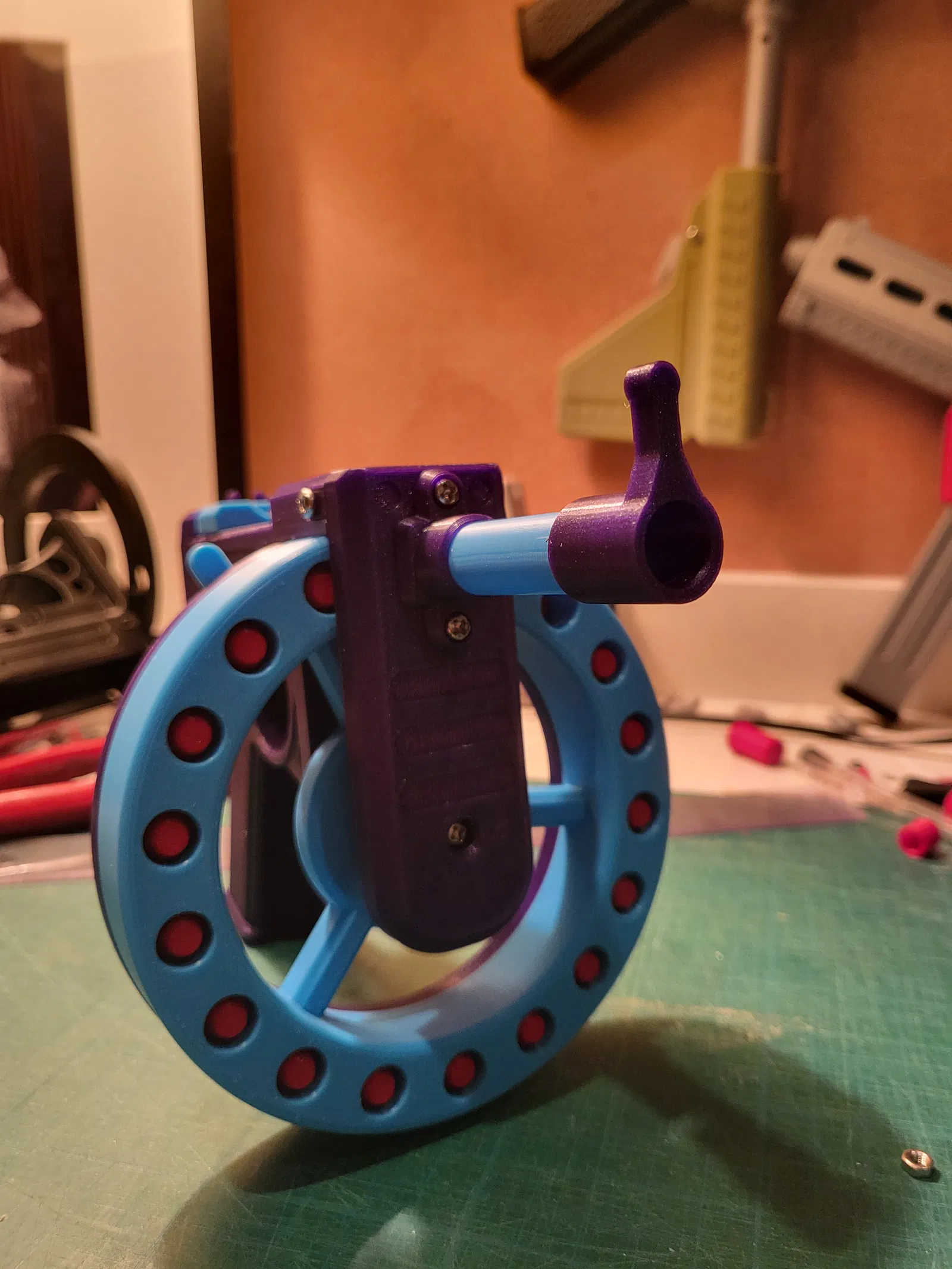

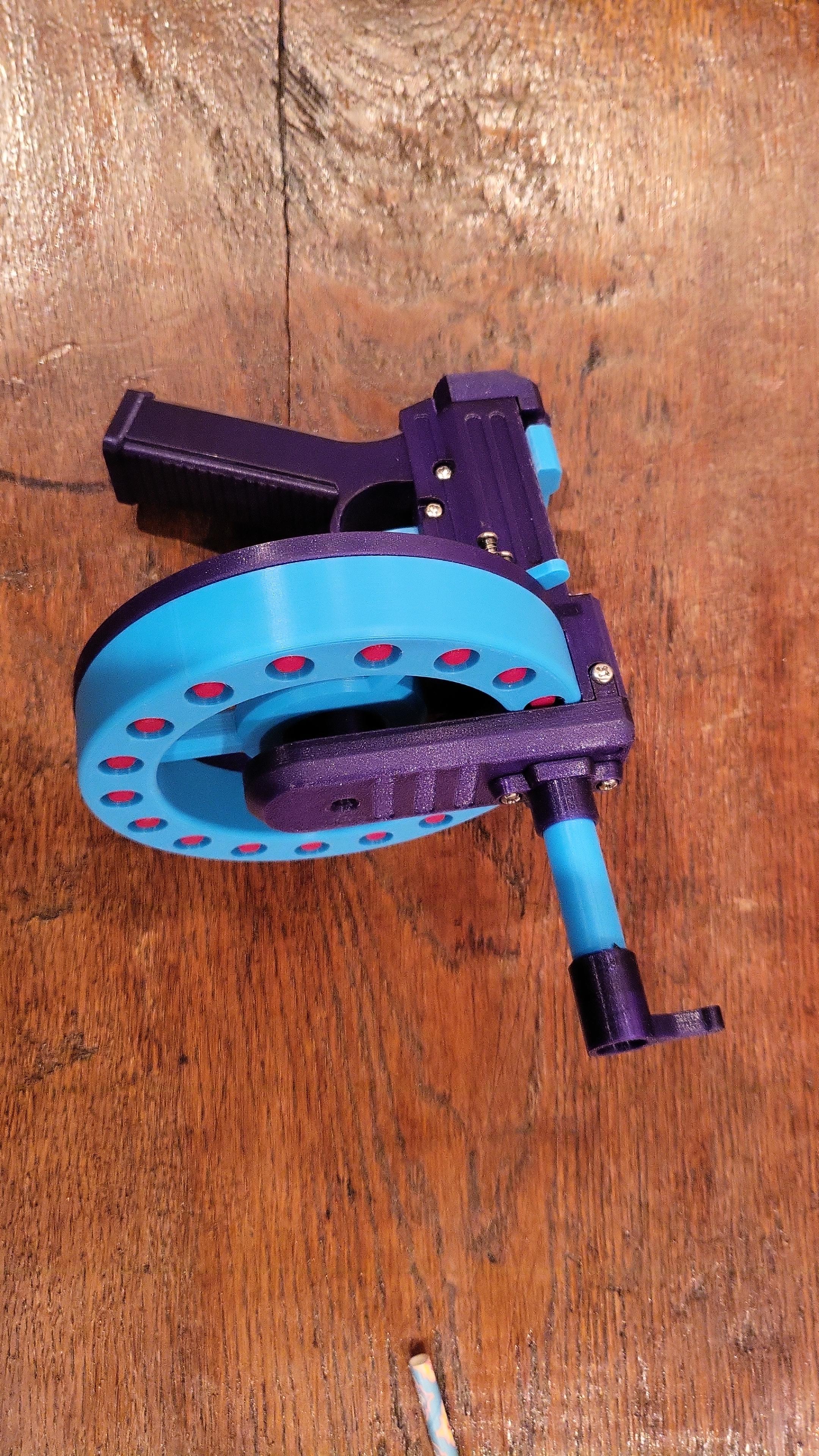

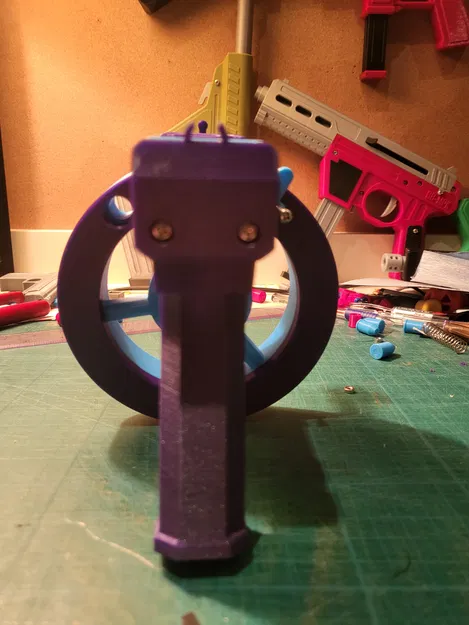

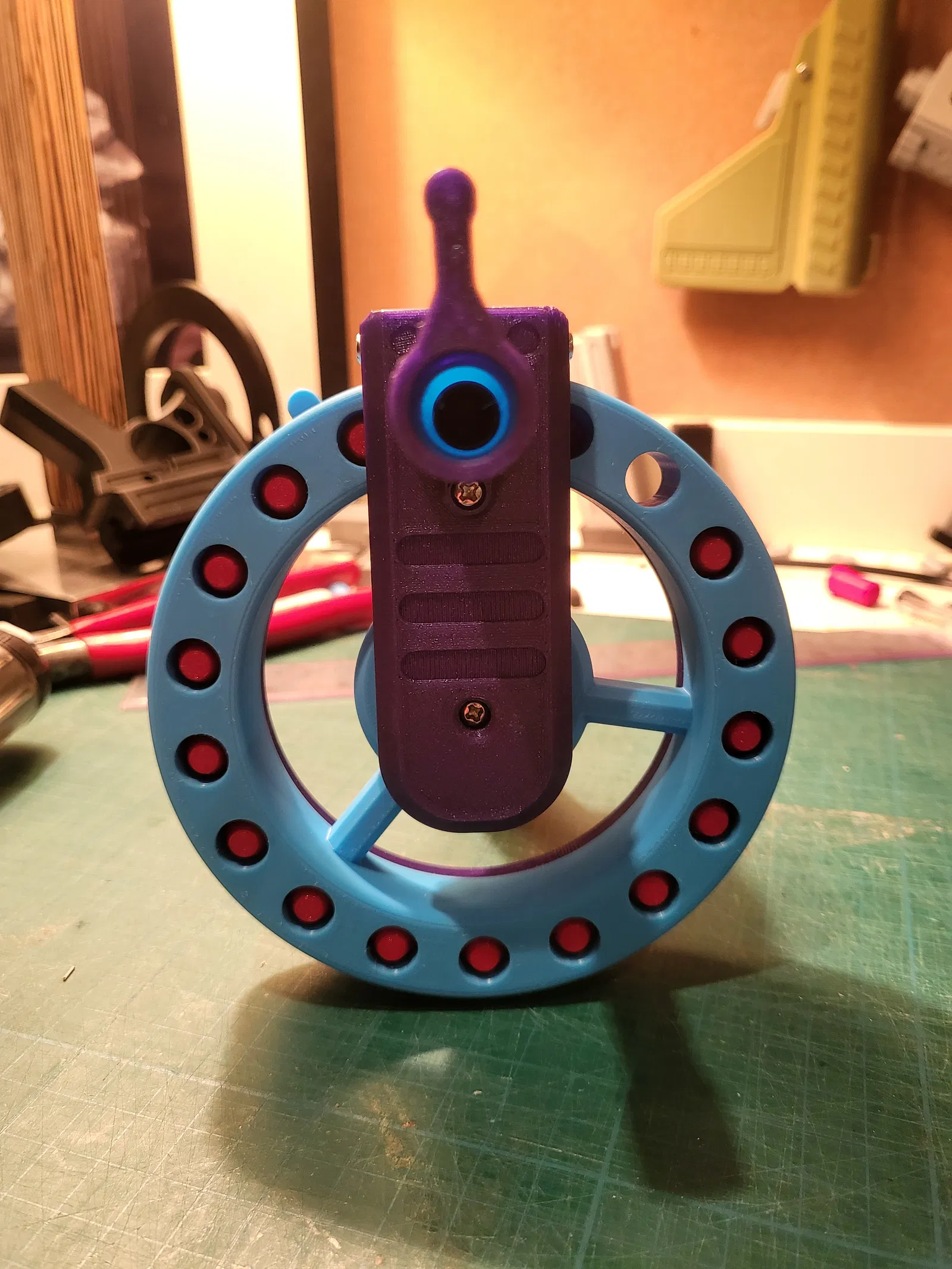

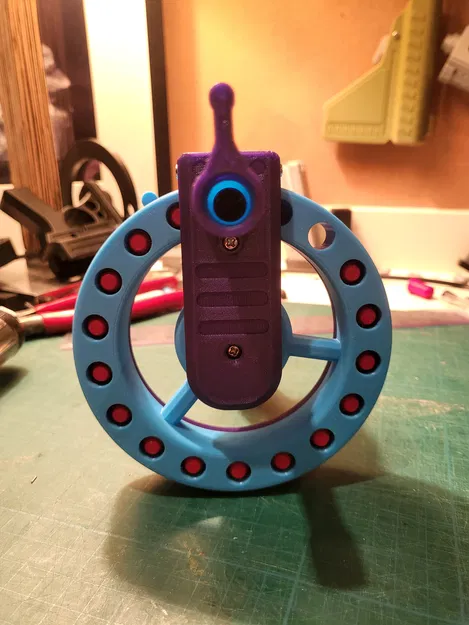

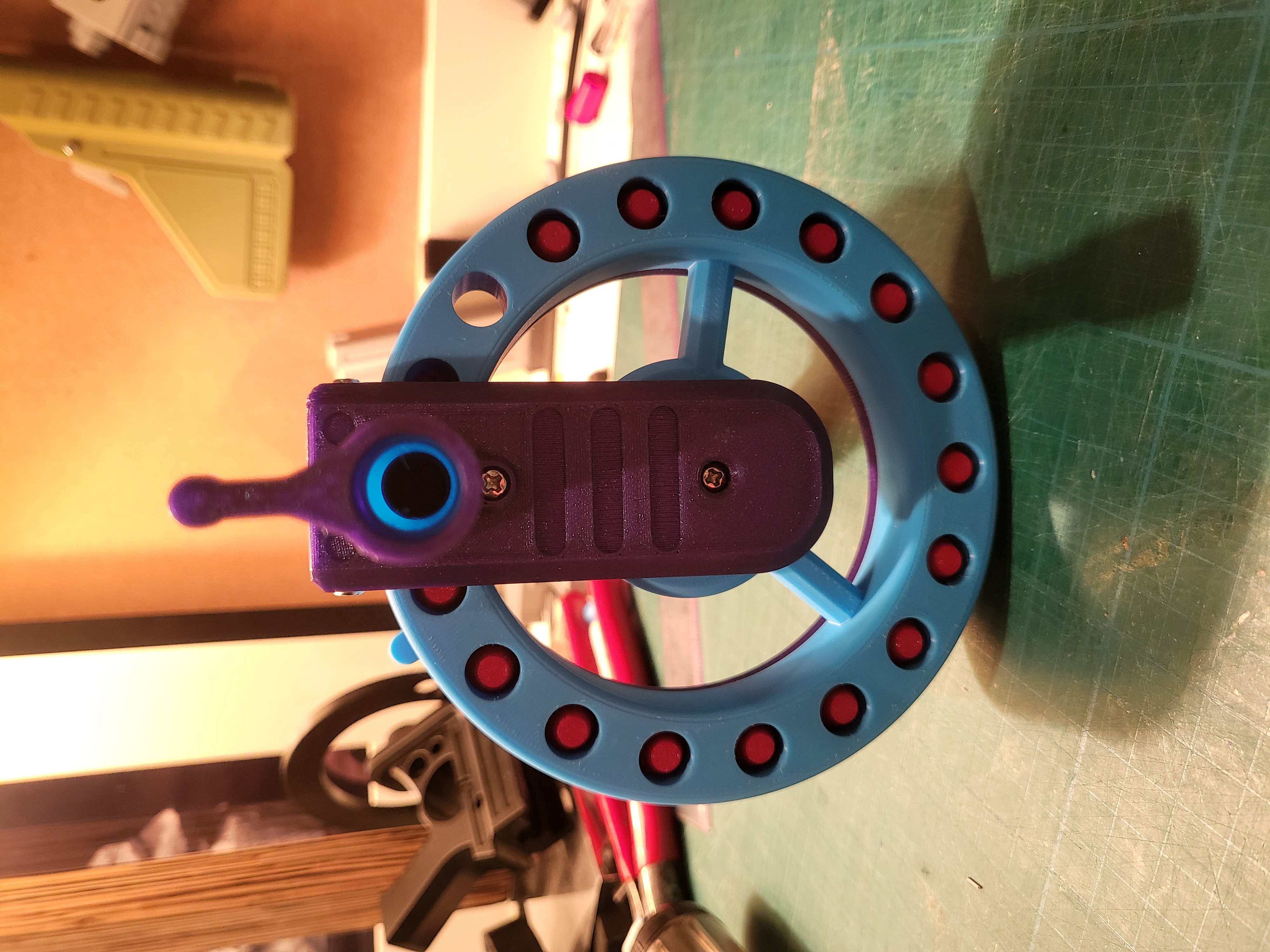

Wheel Gun V1:

Cái "wheel gun" này là một khẩu súng đồ chơi có cơ chế bắn kiểu bolt action và băng đạn xoay 16 viên. Tui thấy nó là một dự án nhỏ ngầu và vui đó, dù lúc đầu tui có làm sai chút nên cái khung chính không được thân thiện với máy in cho lắm, nhưng mà bản V2 đang được phát triển đó nha!

Tui đề nghị dùng PLA, PLA+ hoặc PETG cho tất cả các bộ phận.

IN ĐẠN VÀ VỎ ĐẠN Ở TỶ LỆ 98% HOẶC BẠN CÓ THỂ GẶP KHÓ KHĂN KHI LẮP VÀO BĂNG ĐẠN NHÉ.

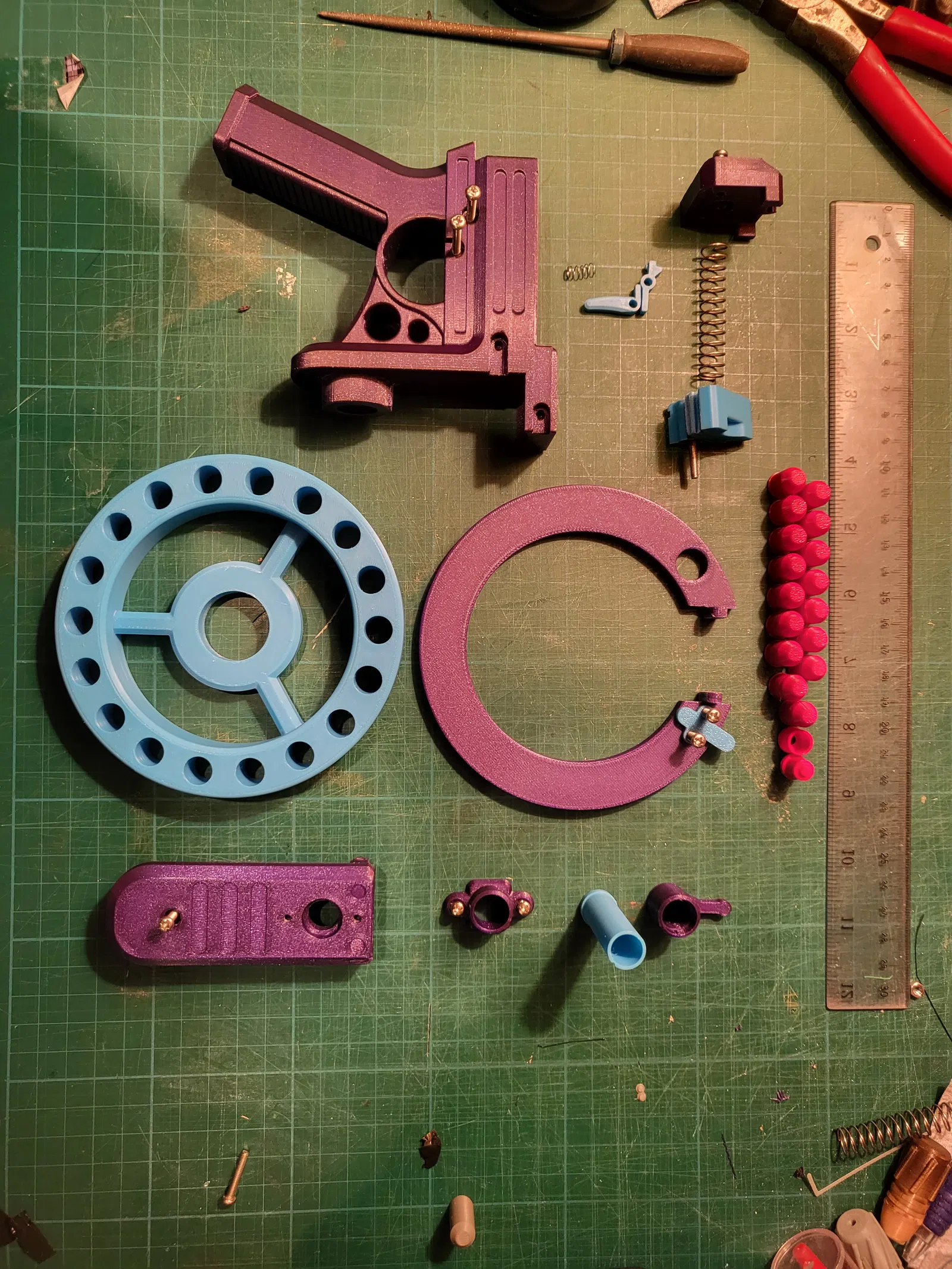

Phần cứng:

6 x Ốc M3*6

2 x Ốc M3*8

2 x Ốc M3*15

2 x Ốc M3*20

2 x Ốc M3*25

1 x Đai ốc M3

3 x Lò xo bút bi hoặc bút chì

1 x Lò xo nén - Đường kính ngoài: 10mm, Đường kính dây: 0.8mm, Chiều dài: 50 mm

Dây lò xo nén 305mm Dày 0.3 0.4 0.5 0.6 0.7 0.8 1 - Đường kính ngoài 3 3.5 4 4.5 5 5.5 6 7 8 10 12 - Chiều dài 60mm 305 mm (aliexpress.com)

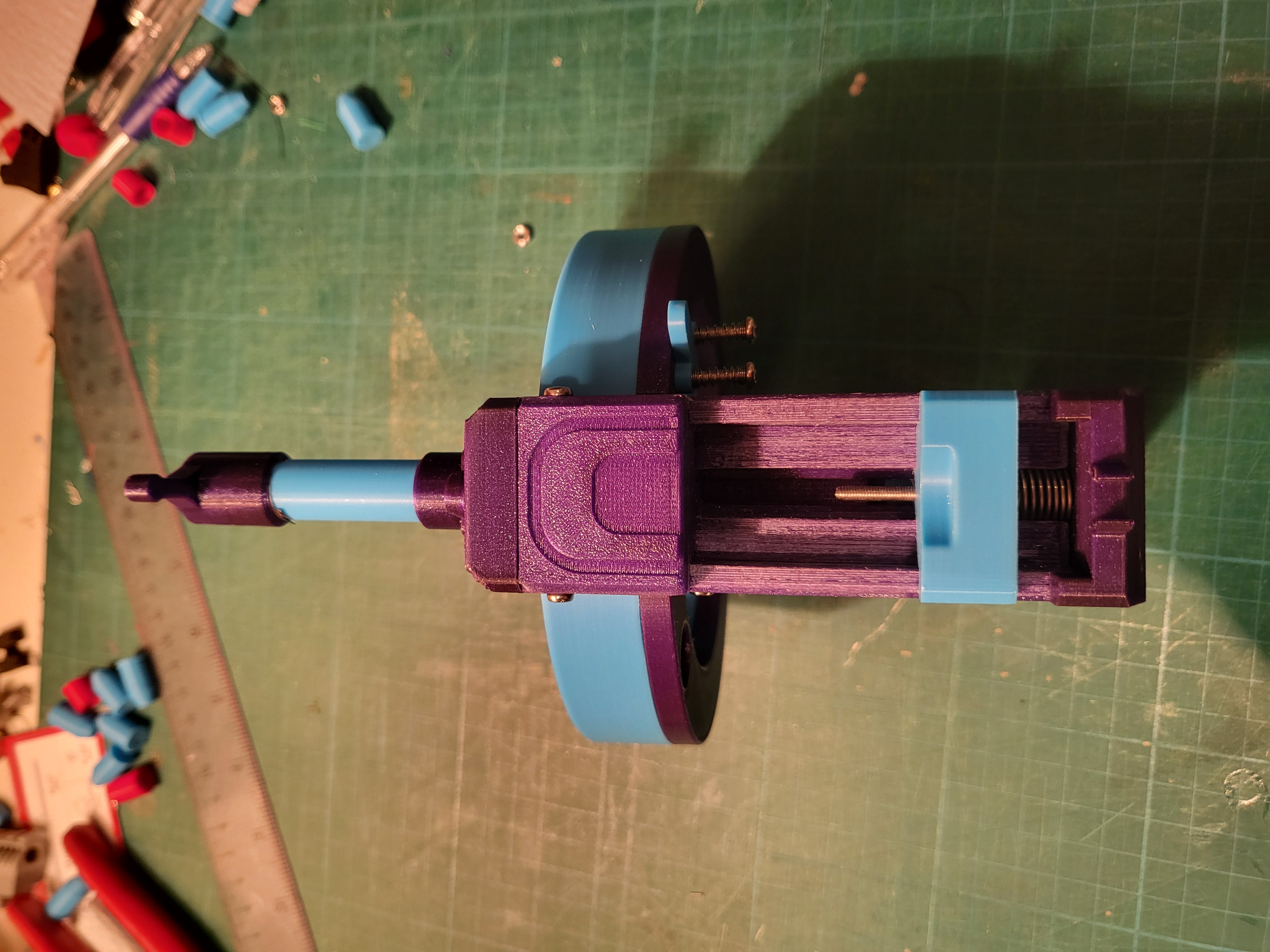

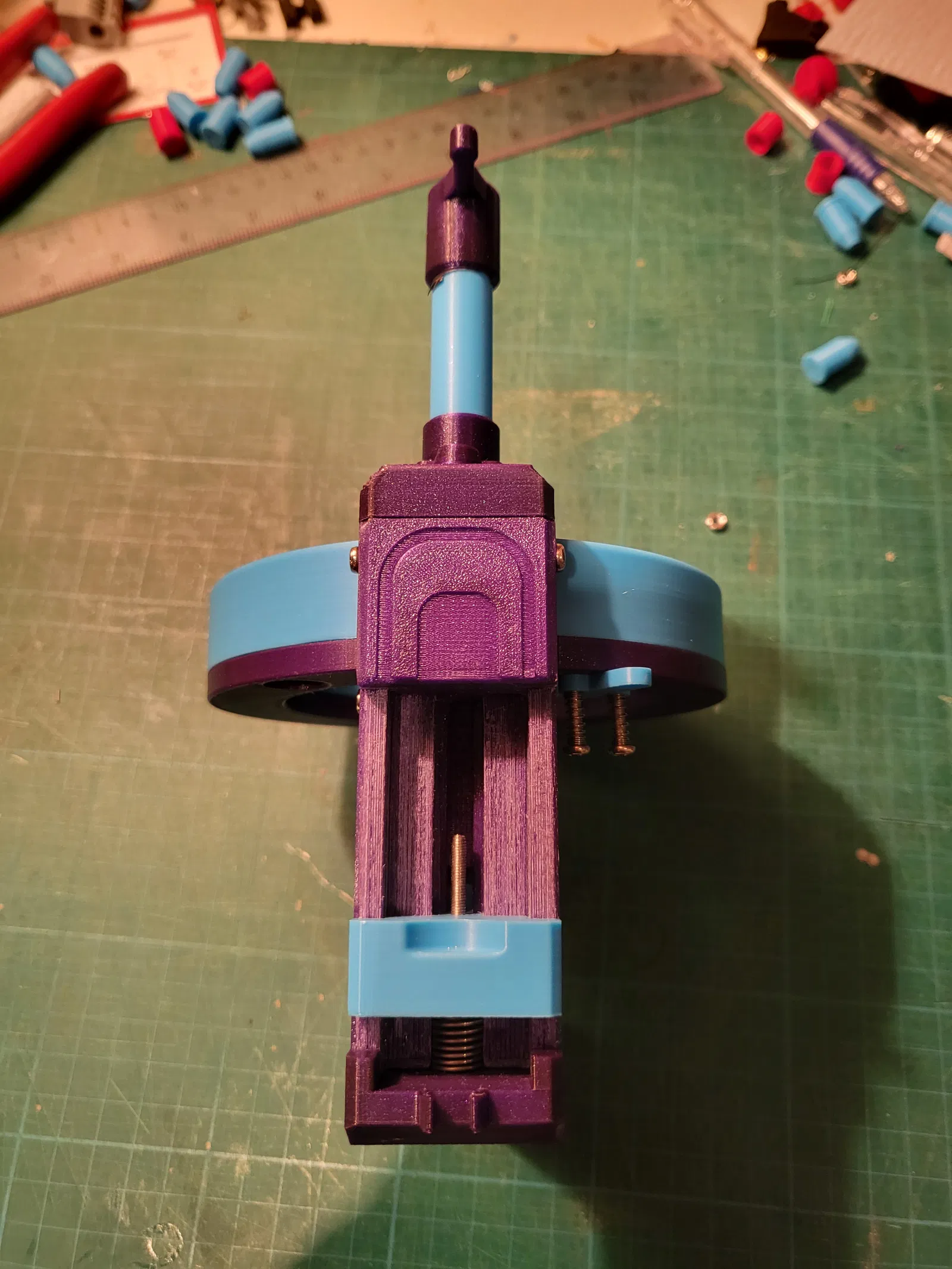

Lắp ráp:

1. Luồn cò súng qua khe ở trên cùng của khung chính, căn chỉnh các lỗ và cố định bằng ốc M3*20.
2. Đặt một trong những lò xo bút bi vào lỗ phía sau cò súng, sau đó đẩy chốt búa vào và cố định bằng ốc M3*20. _

*(Nếu làm đúng, cò súng và chốt búa sẽ tự động lùi về vị trí cũ khi được nhấn và nhả ra)

3. Vặn ốc M3*25 qua búa. Trong khi giữ cò súng, căn chỉnh búa với các rãnh tương ứng ở phía sau khung chính và đẩy nó vào. _

*(Khung chính và búa có thể cần chà nhám/dũa để đảm bảo nó di chuyển trơn tru theo ray)

4. Lắp lò xo nén lớn hơn vào lỗ tròn ở phía sau khung chính, sau đó cố định nắp lưng khung chính bằng 2 ốc M3*8.
5. Đảm bảo cơ chế búa và cò súng hoạt động bình thường bằng cách kéo búa về phía sau cho đến khi nó kêu "click". Bóp cò súng và đảm bảo búa đập về phía trước.
6. Đặt chốt băng đạn vào rãnh trên nắp lưng băng đạn với phần lưỡi dài hơn hướng ra ngoài. Đặt một lò xo bút bi lên ren của mỗi ốc M3*15 và sau đó vặn một chiếc vào mỗi bên của chốt băng đạn. Đảm bảo chốt có thể được đẩy vào và bật ra dễ dàng ở phía đối diện.
7. Gắn nắp lưng băng đạn bằng cách trượt các lưỡi của nó vào các khe tương ứng trên khung chính. Bạn có thể muốn hoặc không muốn cố định chúng bằng 2 ốc M3*6 nếu nó không giữ được bằng lực ép.
8. Đặt băng đạn lên khung chính, sau đó lắp tấm trước sao cho băng đạn được kẹp ở giữa khung chính và tấm trước. Cố định các lưỡi bằng 2 ốc M36 và phần giữa bằng ốc M325.
9. Đẩy bộ phận gắn nòng súng qua nòng súng và cố định nó vào tấm trước bằng 2 ốc M3*6, sau đó Đặt đầu nòng súng lên đầu nòng và dùng keo siêu dính tại chỗ.
10. Lắp ráp viên đạn và vỏ đạn lại với nhau.

Sử dụng:

LƯU Ý: Chốt băng đạn được thiết kế sao cho băng đạn chỉ có thể xoay theo chiều kim đồng hồ, xoay ngược chiều kim đồng hồ có thể làm hỏng chốt. Nếu bạn muốn xoay ngược chiều kim đồng hồ, hãy kéo chốt băng đạn lên để nhả nó ra.

Nạp đạn:

1. Kéo búa về phía sau và căn chỉnh lỗ ở nắp lưng với một lỗ trên băng đạn và thả một viên đạn đã lắp ráp vào, lặp lại cho đến khi băng đạn đầy trừ 2 lỗ.

Bắn:

1. Kéo búa về phía sau và xoay băng đạn sao cho viên đạn thẳng hàng với nòng súng.
2. Ngắm và bóp cò.
3. Lặp lại bước 1 & 2.

Dỡ đạn:

1. Kéo búa về phía sau và nghiêng súng về phía sau sao cho phần đuôi chúc xuống. Xoay băng đạn theo chiều kim đồng hồ và các vỏ đạn rỗng sẽ tự động rơi ra.
