Giá đỡ cuộn dây cho 2 kích thước chiều rộng cuộn [cập nhật]

Bản cập nhật mới!

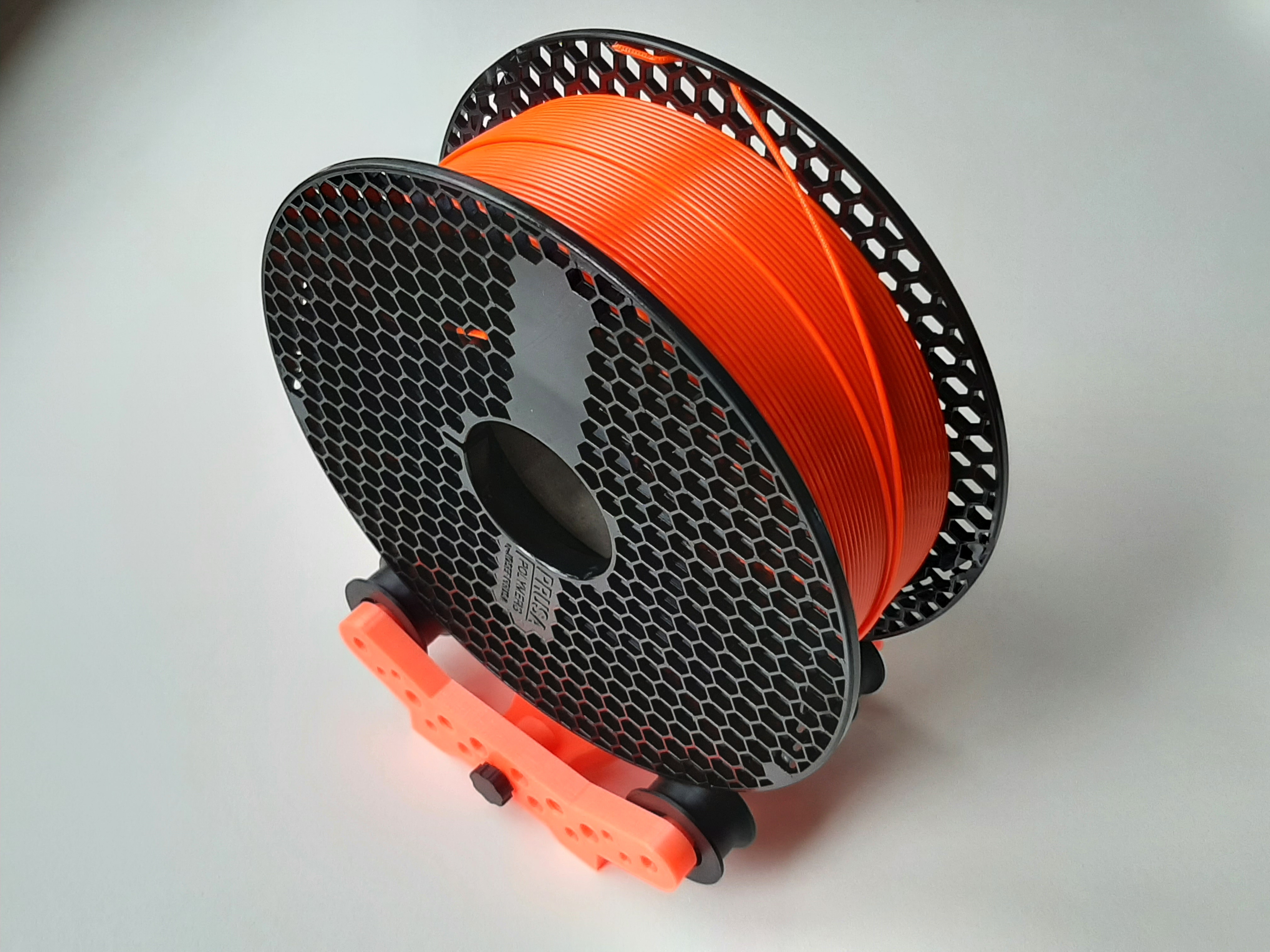

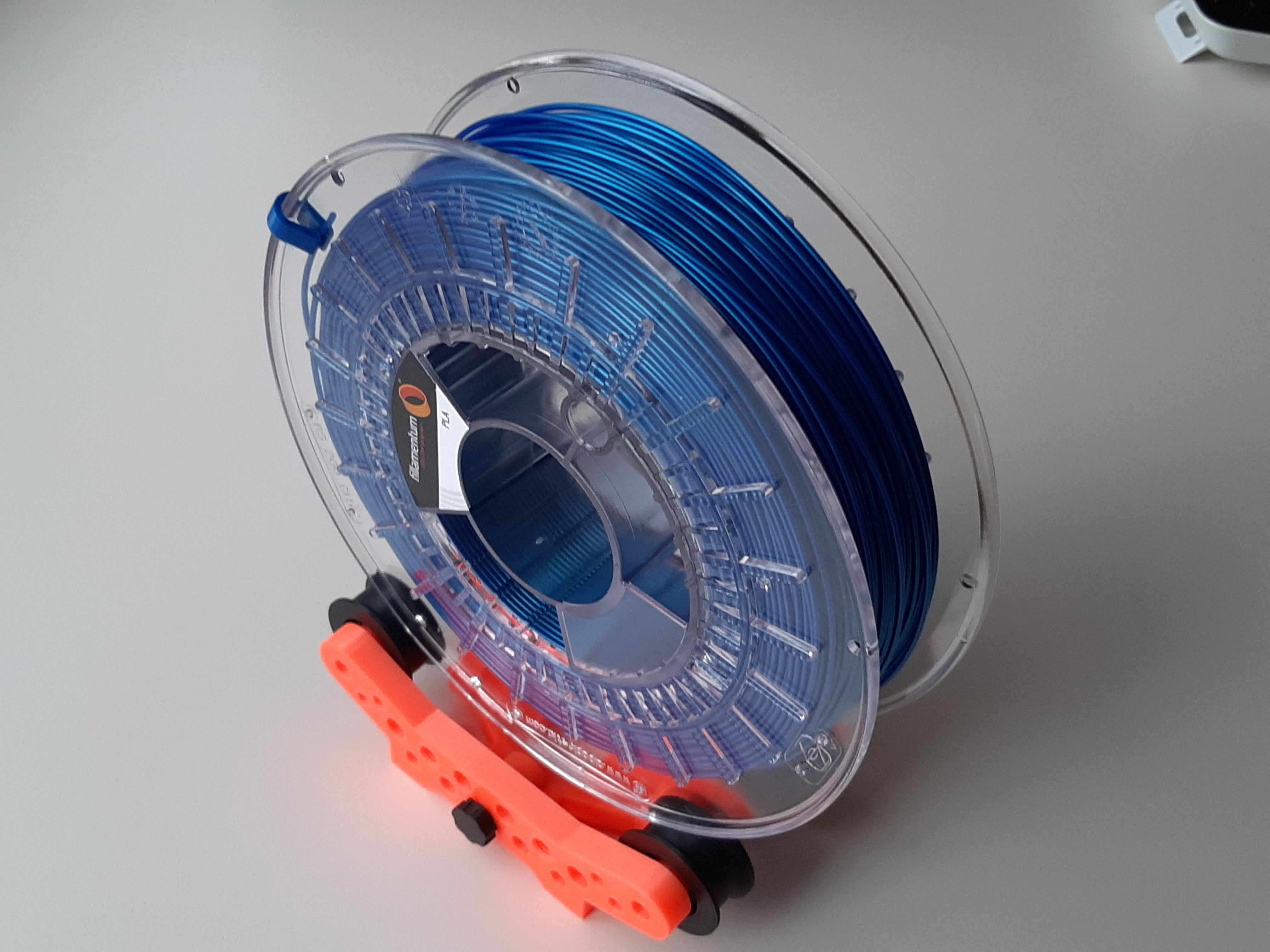

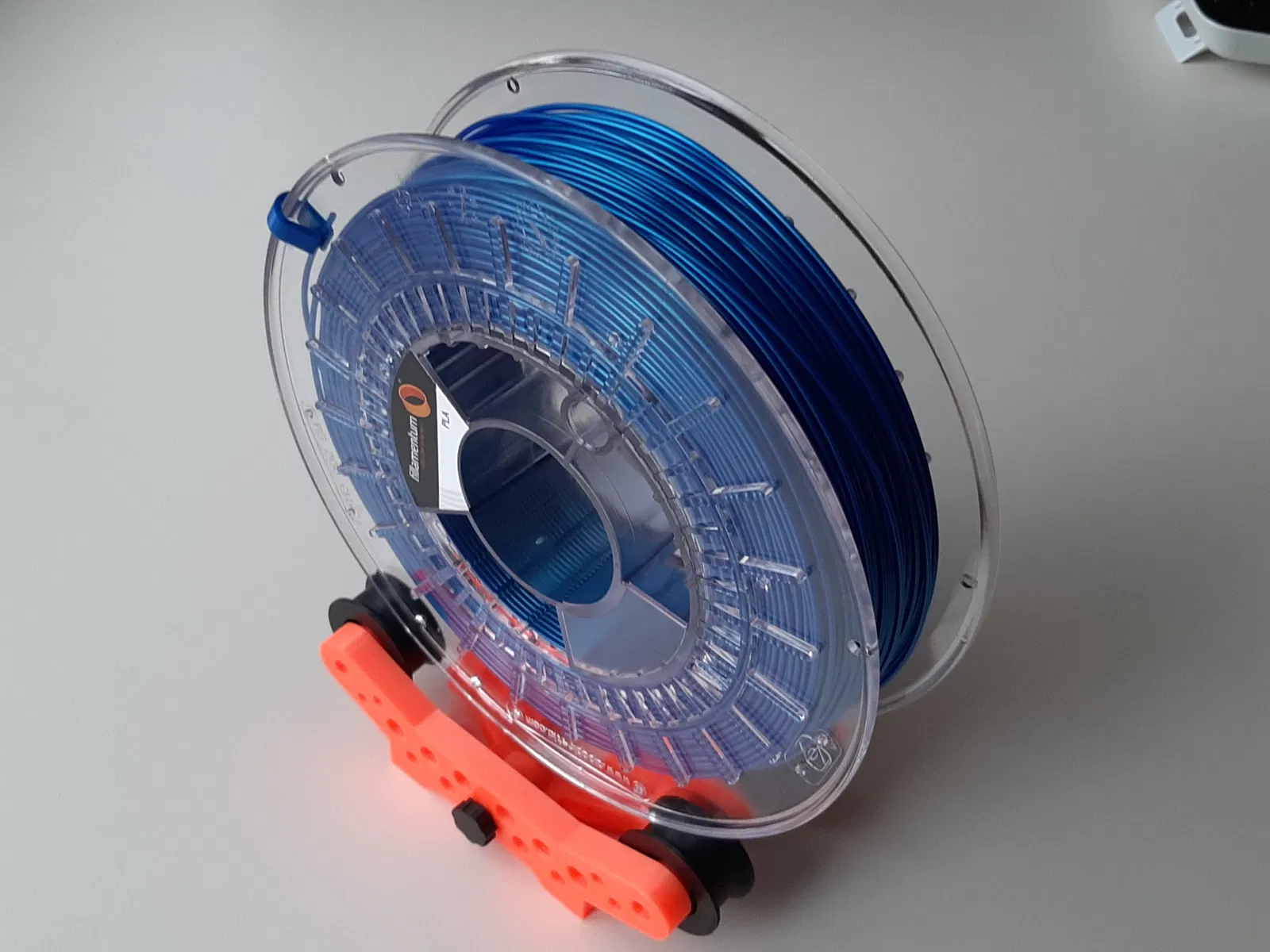

Đã thêm Zwischenstück2 cho các kích thước khác. Với bộ phận này, nó hoạt động với các cuộn Prusament 1kg và Fillamentum 750g, và có lẽ hầu hết các cuộn 750g khác.

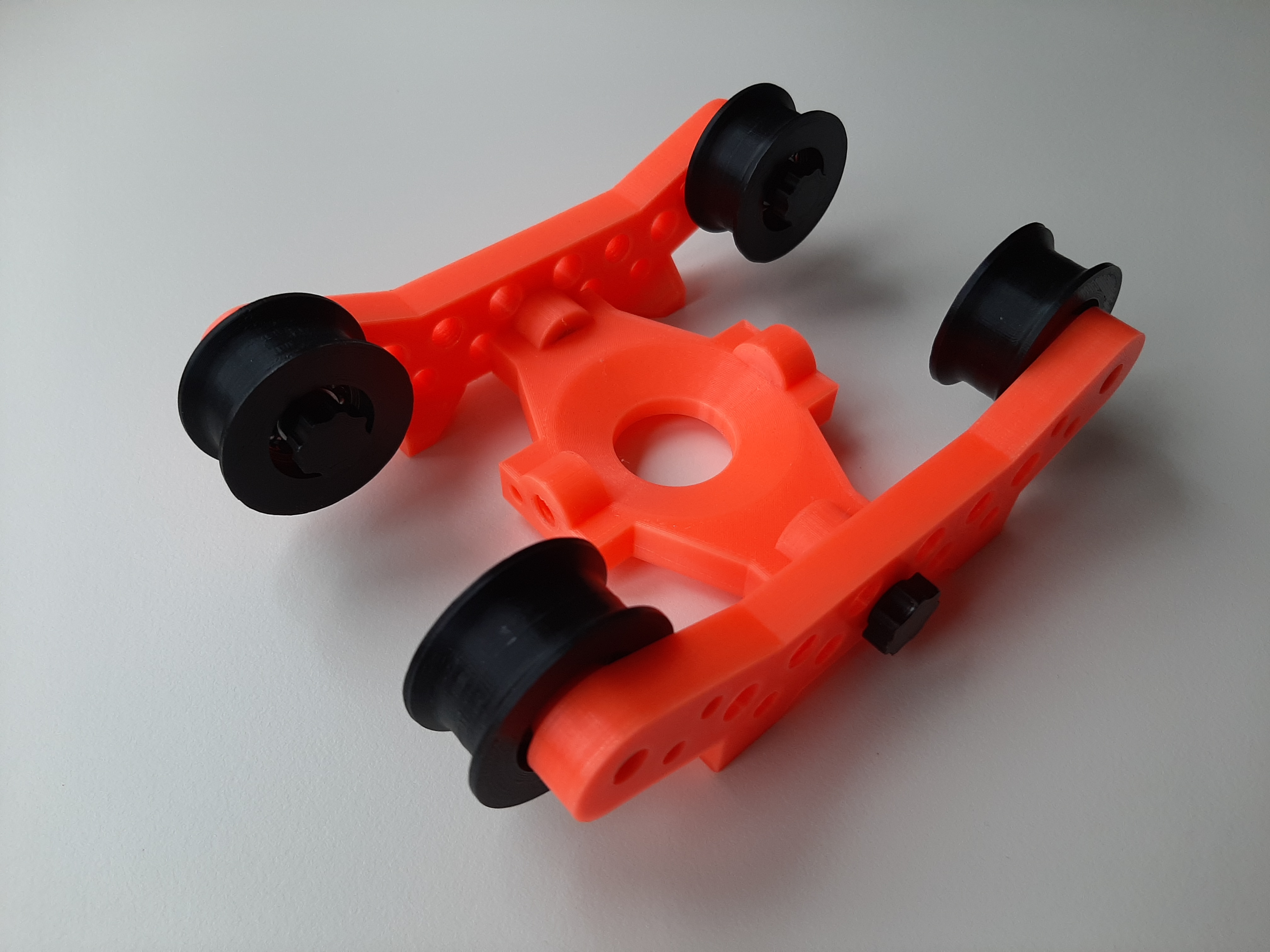

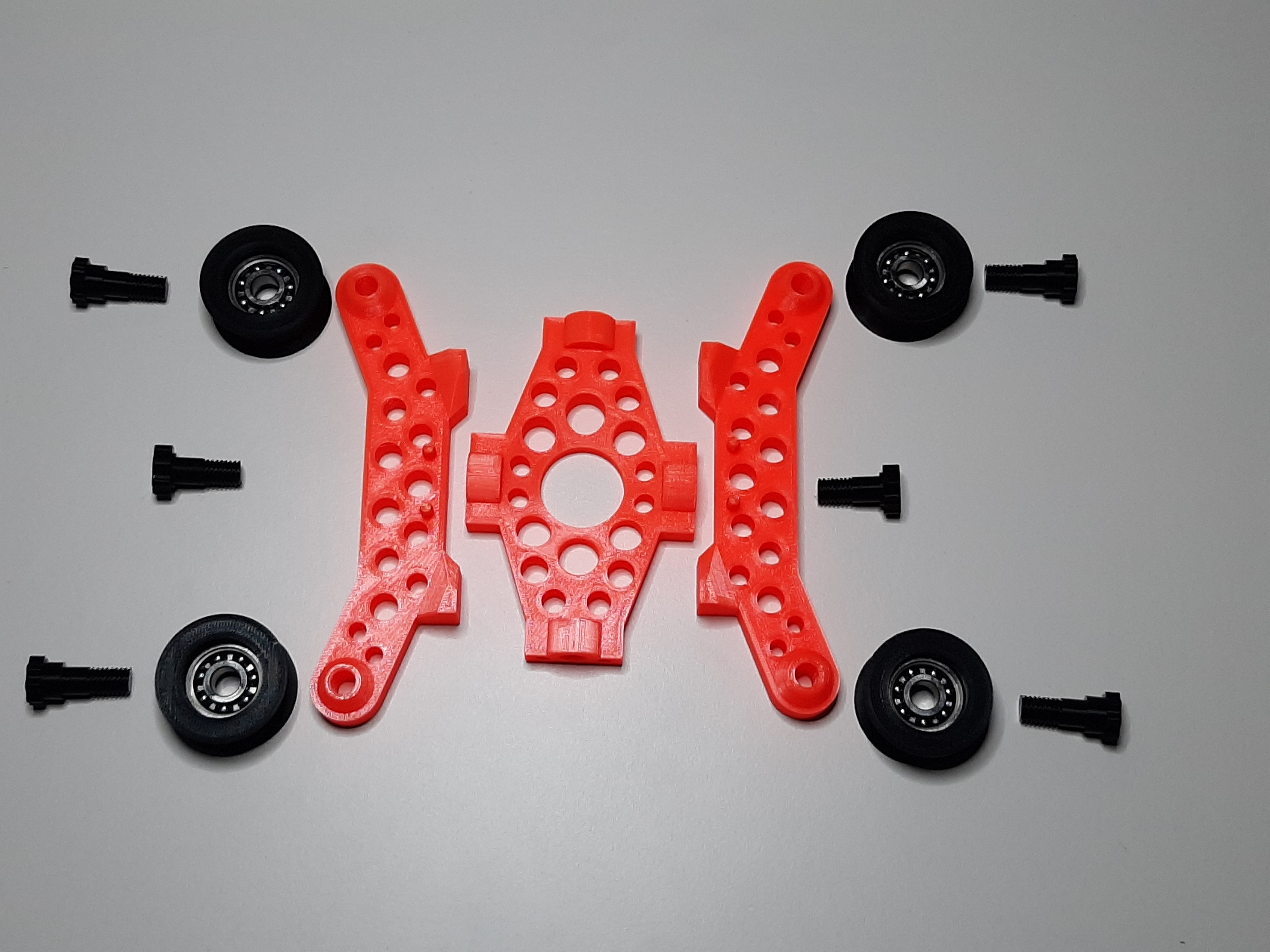

Các bộ phận in cần thiết:

• 4x Lagerbolzen (chốt bạc đạn)
• 4x Rolle (con lăn)
• 2x Schraube (vít)
• 2x Seitenteil (bộ phận cạnh)
• 1x Zwischenstück hoặc Zwischenstück2

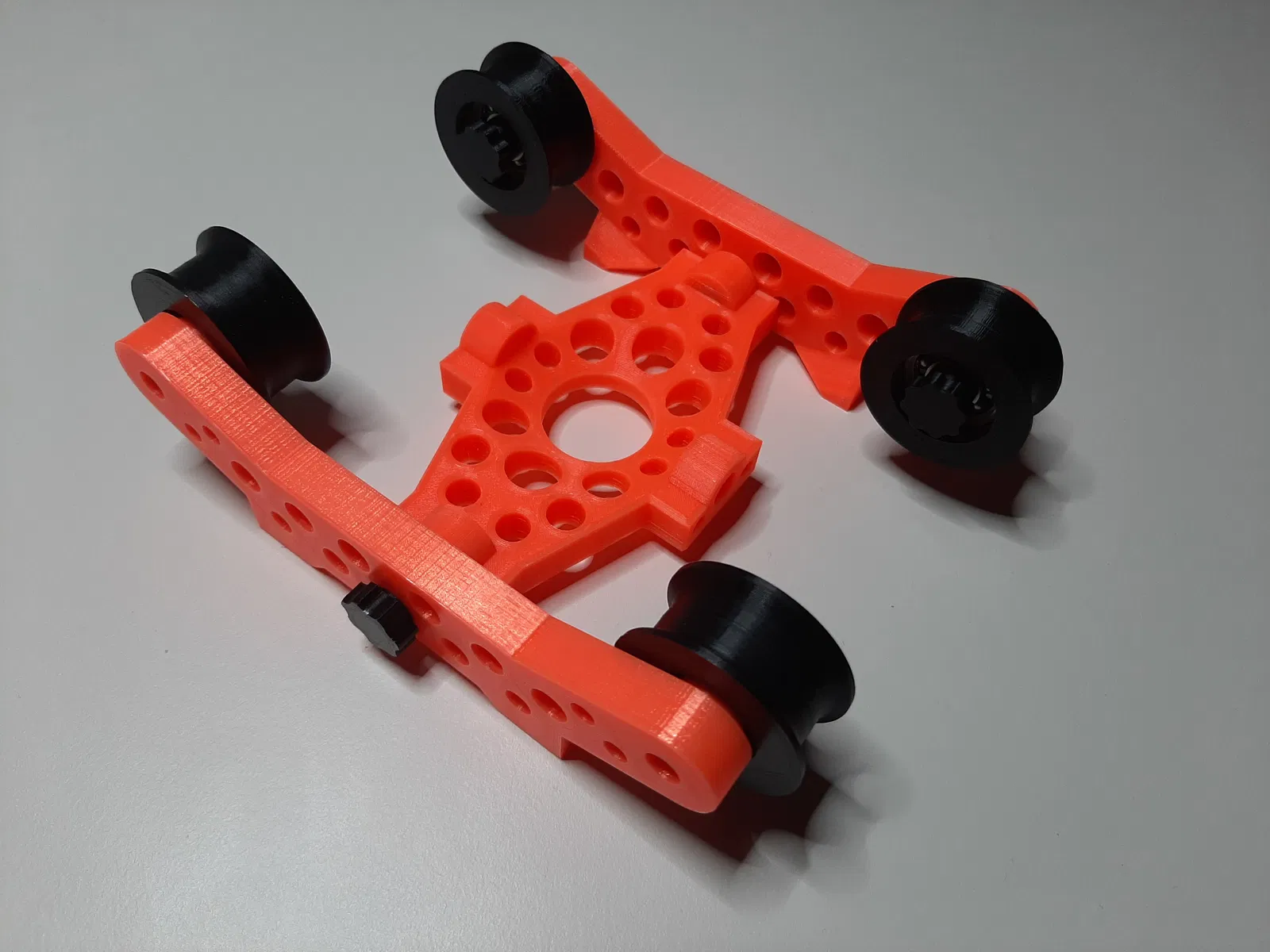

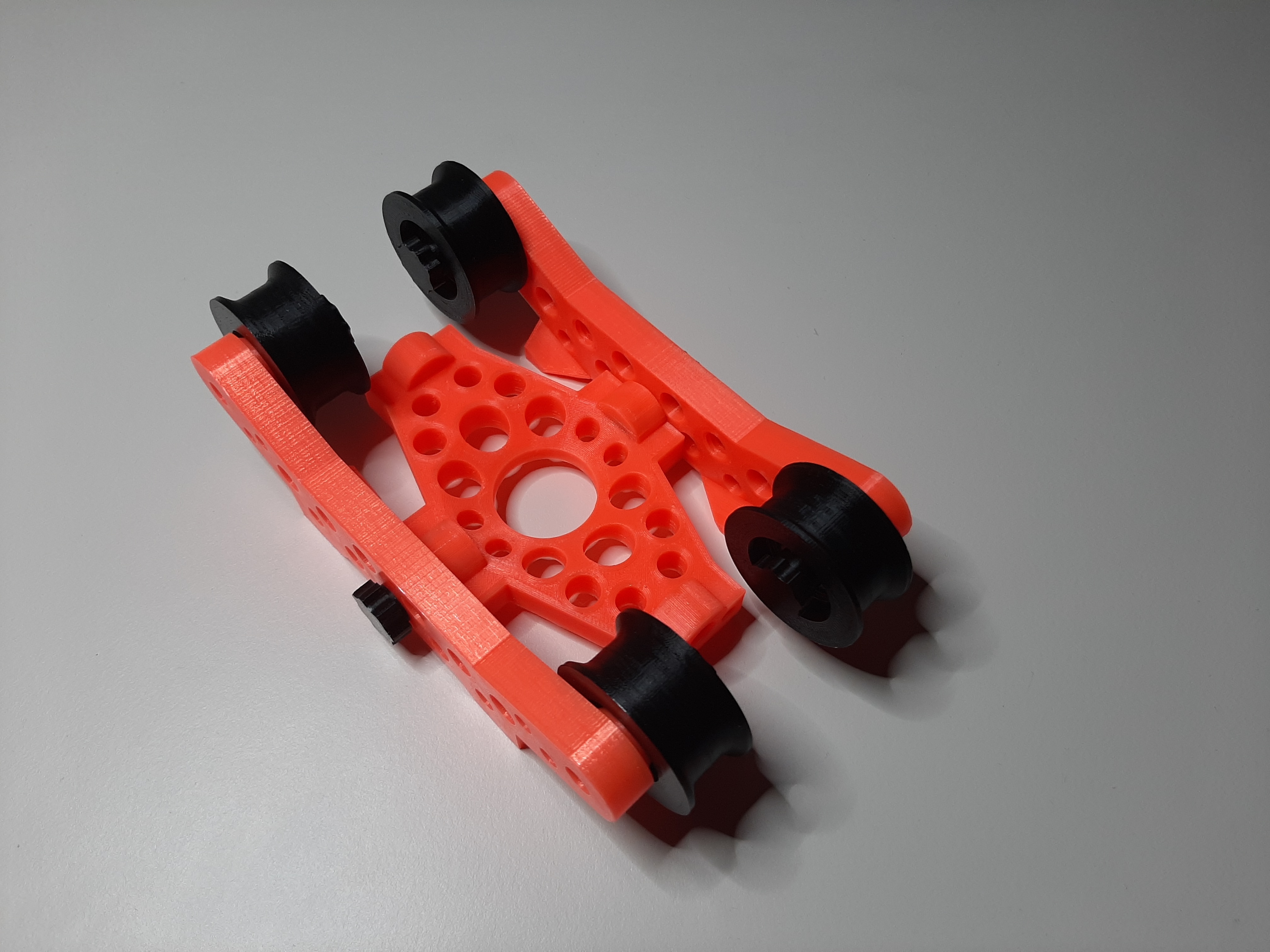

"bubble" chỉ là một thiết kế khác.

Các bộ phận phi in cần thiết khác:

• 4x vòng bi 608

Cài đặt in:

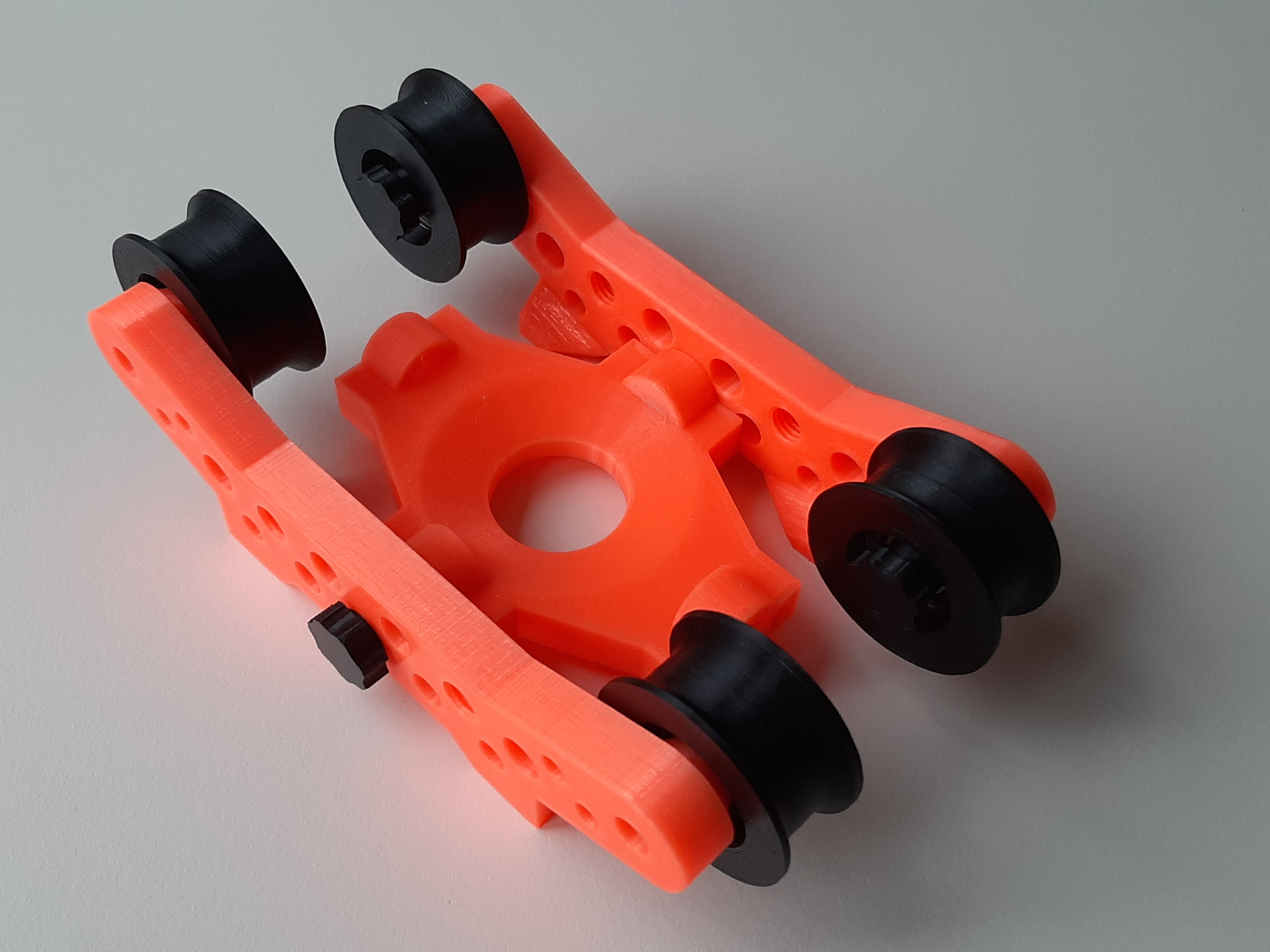

Các mẫu được hiển thị được in trên Prusa Mk2 / Mk4.

Tất cả các bộ phận đều là PLA với cài đặt vật liệu tiêu chuẩn.

In với chiều cao lớp 0,15mm, 4 lớp chu vi, 8 lớp rắn trên & dưới và 25% infill.

Các chốt được in thẳng đứng, các bộ phận khác được đặt phẳng, đối với các con lăn, đặt đường kính trong nhỏ hơn lên khay in, để không cần giá đỡ.

Sử dụng:

PLA ổn cho các cuộn lên đến 1kg. Vít có thể bị gãy nếu siết quá chặt.

Nếu ren không hoàn hảo sau khi in, hãy sử dụng vít M8 tiêu chuẩn (ren M8x1,5) để làm sạch ren.

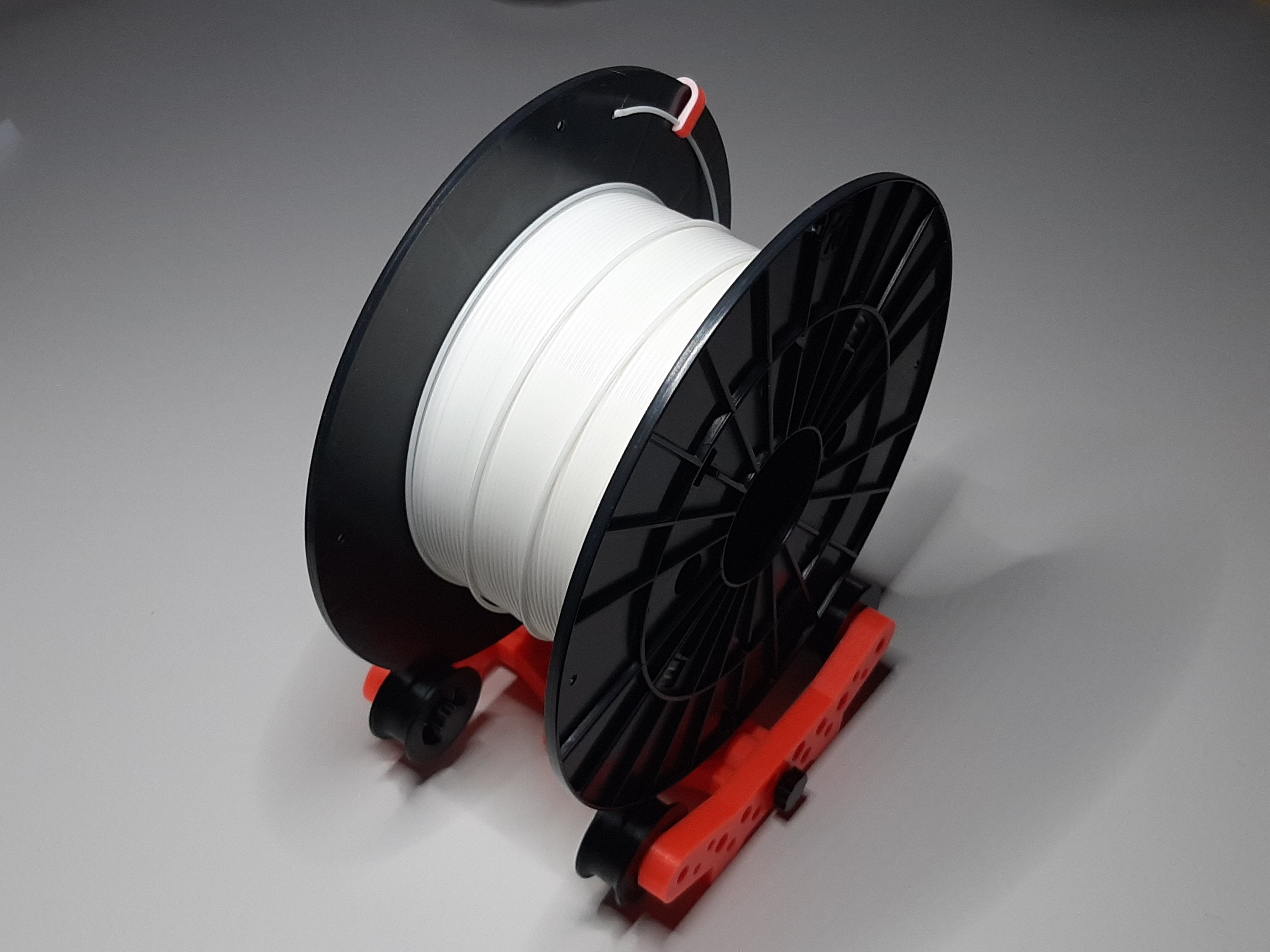

Sử dụng Zwischenstück Giá đỡ cuộn dây (spoolholder) sẽ hoạt động với các cuộn có chiều rộng ngoài khoảng 50 - 58 mm ở cấu hình hẹp và khoảng 88 - 94 mm ở cấu hình rộng.

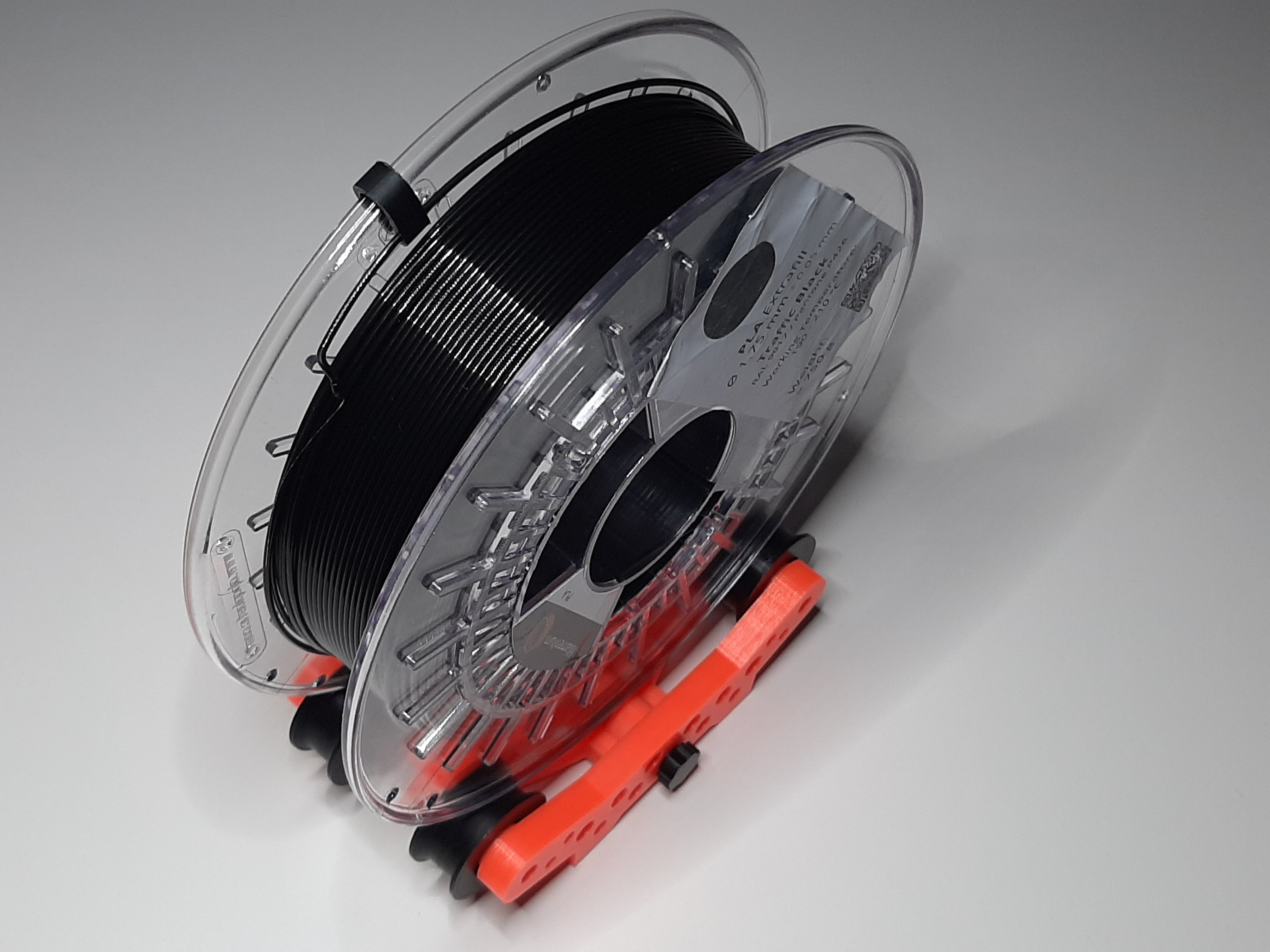

Sử dụng Zwischenstück2 Giá đỡ cuộn dây sẽ hoạt động với các cuộn có chiều rộng ngoài khoảng 50 - 58 mm ở cấu hình hẹp và khoảng 70 - 79 mm ở cấu hình rộng.

Đối với các kích thước khác, chiều rộng của Zwischenstück có thể được sửa đổi thành d = (chiều rộng cuộn dây) + 15mm.
