Bàn phím Macro Solderless RaspberryPi Pico

Đây là một bàn phím macro không cần hàn sử dụng QMK Firmware.

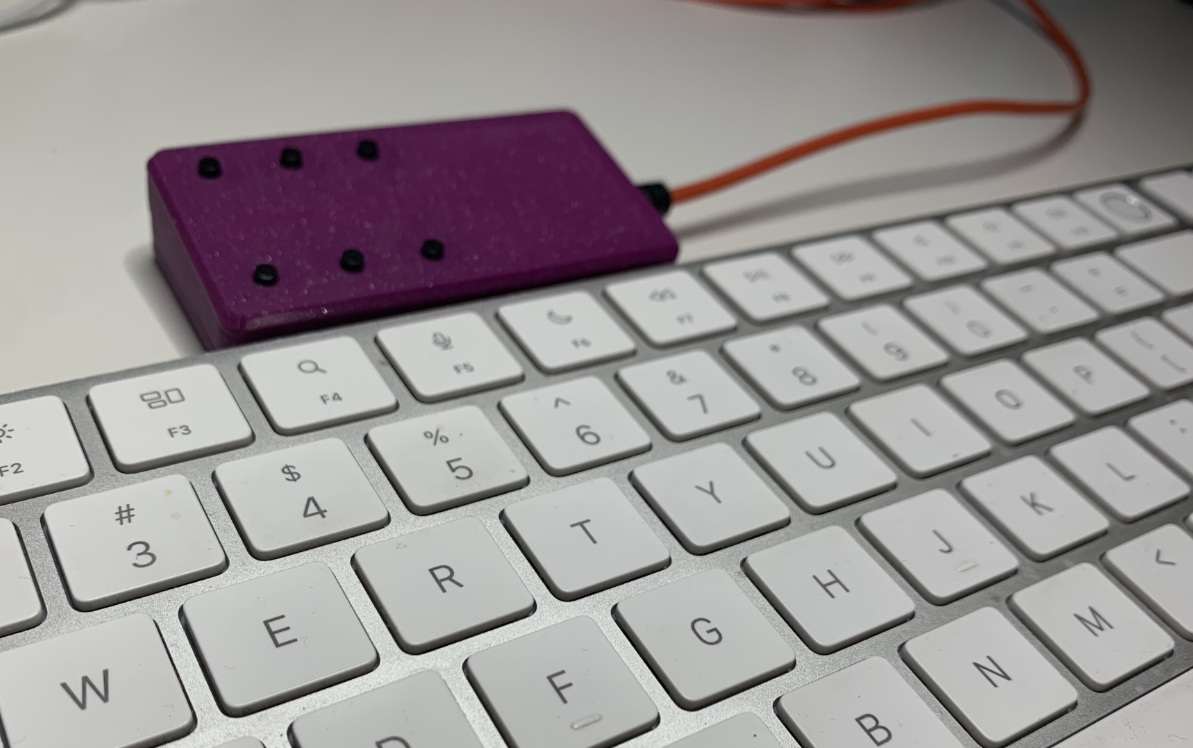

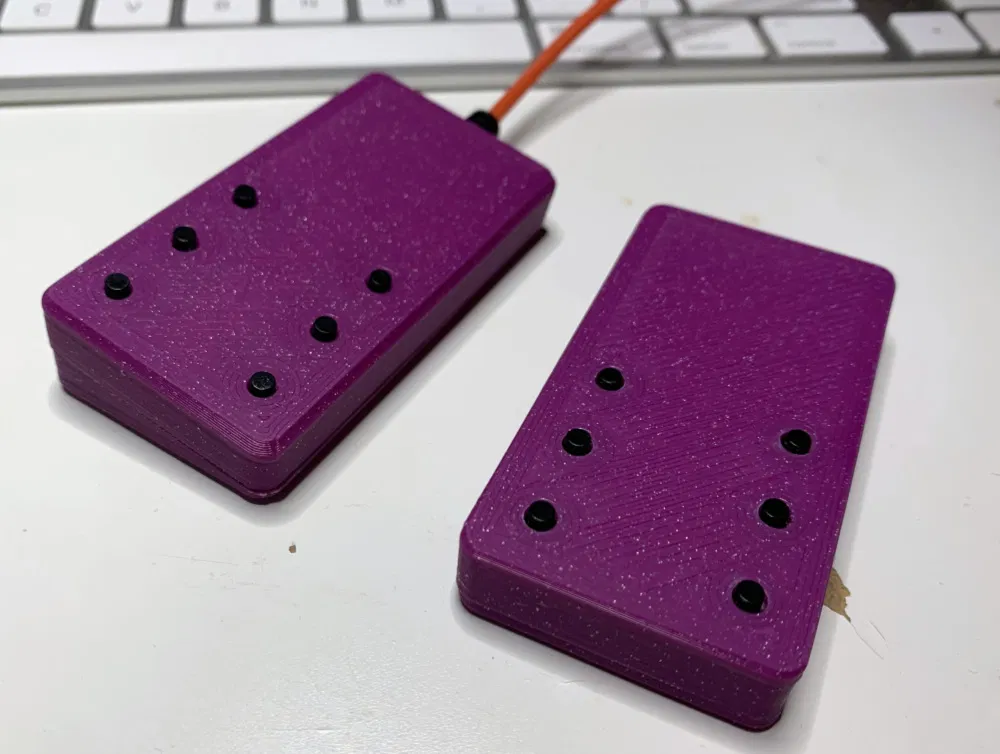

Có hai phiên bản: phẳng và nghiêng. Bạn chỉ cần một trong các bộ phận đáy.

Bạn cần:

1x RaspberryPi Pico

6x Micro Switches tiêu chuẩn 6mm (Có những gói rẻ với nhiều kích cỡ khác nhau trên Amazon. Loại dài hơn có thể hữu ích nếu bạn muốn tự thêm keycaps)

Firmware:

Xem hướng dẫn QMK tại: https://docs.qmk.fm/#/newbs_getting_started

Trên máy Mac, đây là các bước cần thiết:

Cài đặt QMK

brew install qmk/qmk/qmk
qmk setup
qmk compile -kb ez_maker/directpins/rp2040 -km default

Đặt mặc định của bạn. Thay your_name bằng tên GitHub của bạn hoặc tên của bạn

qmk config user.keyboard=ez_maker/directpins/rp2040
qmk config user.keymap=your_name
qmk new-keymap

Chỉnh sửa keymap mới bằng trình soạn thảo văn bản ưa thích của bạn

~/qmk_firmware/keyboards/ez_maker/directpins/rp2040/keymaps/your_name/keymap.json

{
    "keyboard": "ez_maker/directpins/rp2040",
    "keymap": "default",
    "layout": "LAYOUT_all",
    "layers": [
        [
            "KC_0",
            "KC_1",
            "KC_2",
            "KC_3",
            "KC_4",
            "KC_5", "KC_P",
            "KC_6", "KC_O",
            "QK_MACRO_5", "QK_MACRO_2",
            "KC_8",
            "KC_9", "KC_M",
            "KC_A", "KC_L",
            "QK_MACRO_4", "QK_MACRO_1",
            "KC_C", "KC_J",
            "KC_D", "KC_I",
            "KC_E", "KC_H",
            "QK_MACRO_3", "QK_MACRO_0"
        ]
    ],
    "macros": [
        [
            "Key 1"
        ],
        [
            "Key 2"
        ],
        [
            "Key 3"
        ],
        [
            "Key 4"
        ],
        [
            "Key 5"
        ],
        [
            "Key 6"
        ]
    ]
}

Biên dịch và nạp firmware

Trên Pico, giữ nút màu trắng và kết nối nó với máy tính của bạn.

qmk compile
qmk flash

Lắp ráp

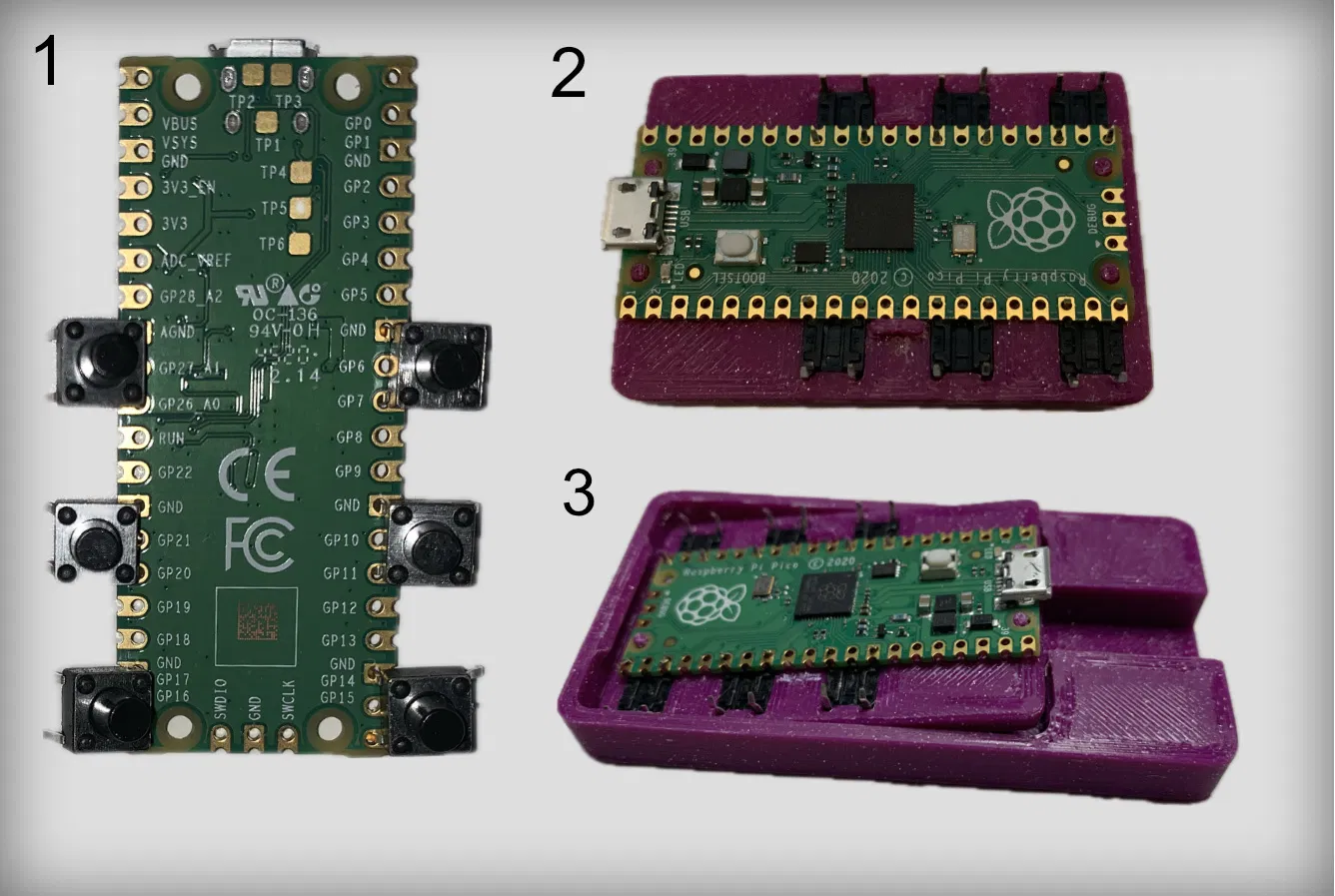

Làm theo các bước trong Hình. cid:image_1

Mở trình soạn thảo văn bản và kiểm tra tất cả các công tắc.

Nếu một công tắc không hoạt động ổn định hoặc không hoạt động, bạn có thể uốn cong chân ghim sang bên của Pico, điều này sẽ khắc phục được. Hoặc đơn giản là hàn nó :P
