Giá đỡ nắp bia phiên bản nhẹ

Trước hết, xin cảm ơn tác giả của mẫu gốc đã tạo ra và công bố mã nguồn.

Mục đích thực sự của bản chỉnh sửa của tôi là về việc giảm trọng lượng.

Một vài số liệu:

• trọng lượng mẫu gốc: 115g
• trọng lượng mẫu nhẹ hơn với đế dày 4mm: 101g
• trọng lượng mẫu nhẹ hơn với đế dày 3mm: 93g (khi in với 20% độ đặc)

Mẫu giữ nắp bia gốc có đế dày 5mm.

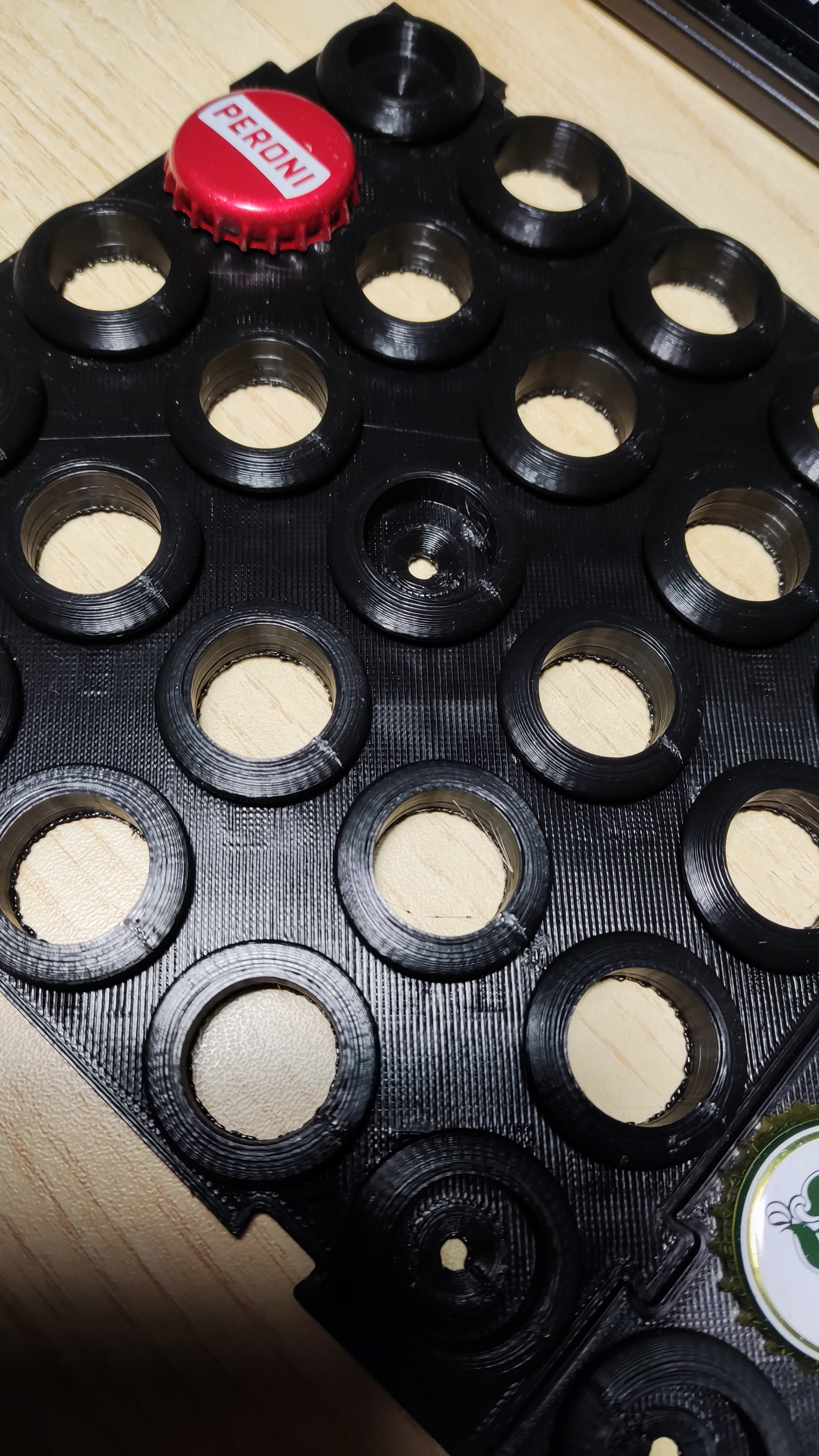

Hình ảnh cho thấy phiên bản 4mm, và nó đủ chắc chắn, tôi có thể tự tin đề xuất in mẫu 3mm.

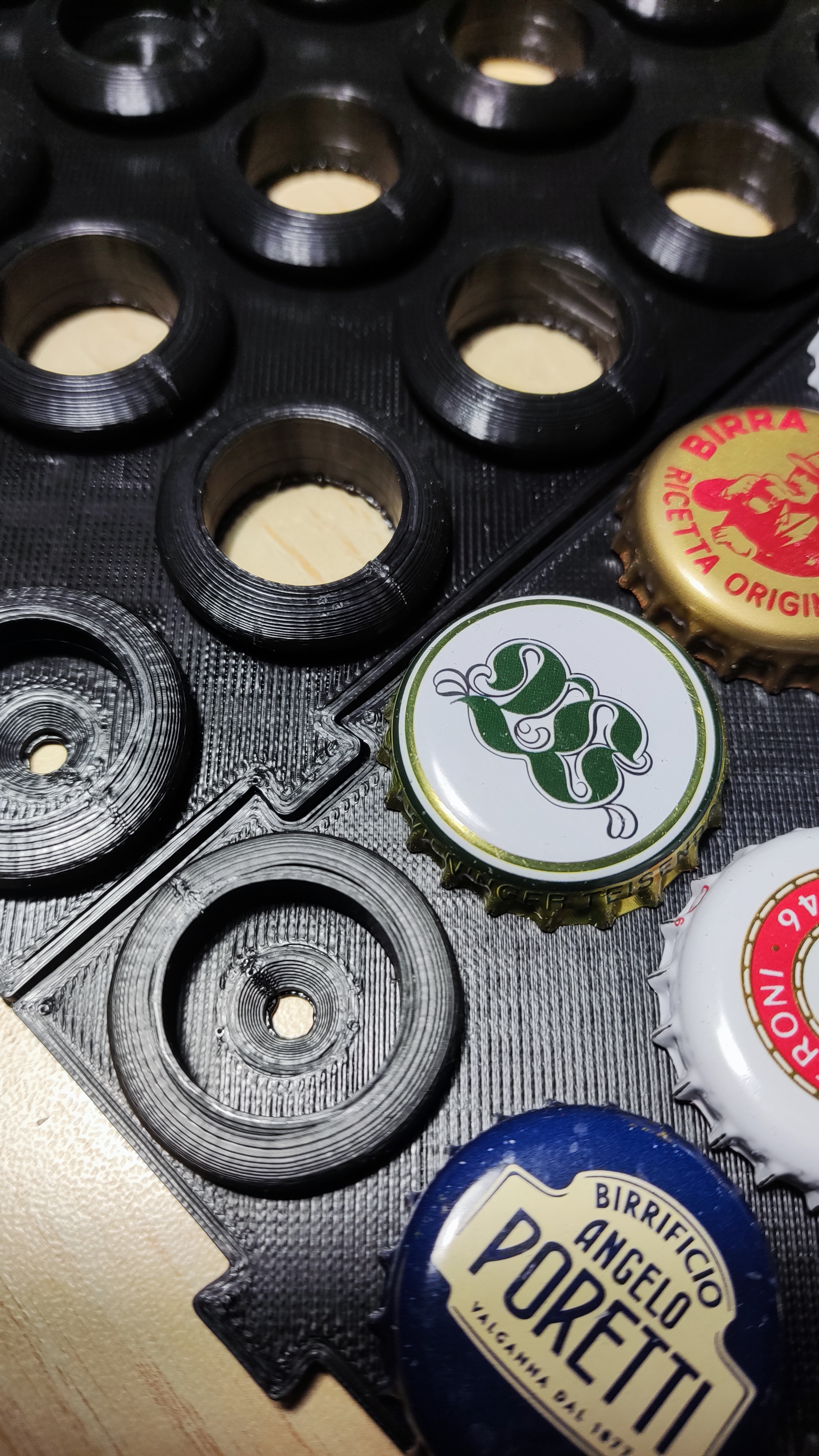

Trong các tệp, bạn sẽ tìm thấy một mảnh nhỏ của bảng để kiểm tra việc cố định nắp và khi in hai mảnh này, bạn có thể kiểm tra độ khớp của các bộ phận, điều này rất quan trọng. Tôi sẽ nói thêm về điều này sau.

Tôi cũng đã tăng nhẹ các lỗ gắn từ 3mm lên 4.5mm để việc gắn bảng thuận tiện hơn (các vít rất nhỏ được đặt trong các lỗ gốc, việc cố định chúng không tiện lắm, và khi khoan dễ bị lọt vào các khoảng trống trong bộ phận).

Thông tin chung và mẹo:

Kích thước bảng: 150x150 mm (không tính phần nhô ra) Khoảng cách giữa các nắp: 30 mm

1. Một mảnh nhỏ (mẫu thử) rất hay. Hãy in nó.
2. Căn chỉnh máy in tốt để hoàn toàn loại bỏ "chân voi" (một gờ nhỏ hình thành ở các lớp đầu tiên), mẫu thử sẽ giúp bạn. Nếu không, mọi thứ sẽ không khớp với nhau.

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 3) Cá nhân tôi dự định thu thập một bộ sưu tập lớn các mảnh và muốn có thể dễ dàng và đơn giản di chuyển tất cả các bảng khi cần thiết. Theo đó, tôi sẽ gắn tất cả vào "daily layer" (lớp hàng ngày), lớp này sẽ đóng vai trò là bảng đục lỗ tiêu chuẩn cho công cụ (có khoảng cách lỗ 25 mm - đây là tiêu chuẩn). Bằng cách gắn tất cả vào bảng đục lỗ, toàn bộ cấu trúc kết quả có thể được di chuyển dễ dàng và gắn vào 1 hoặc 2 điểm cố định trên tường. !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Cảm ơn dagidoeg!
