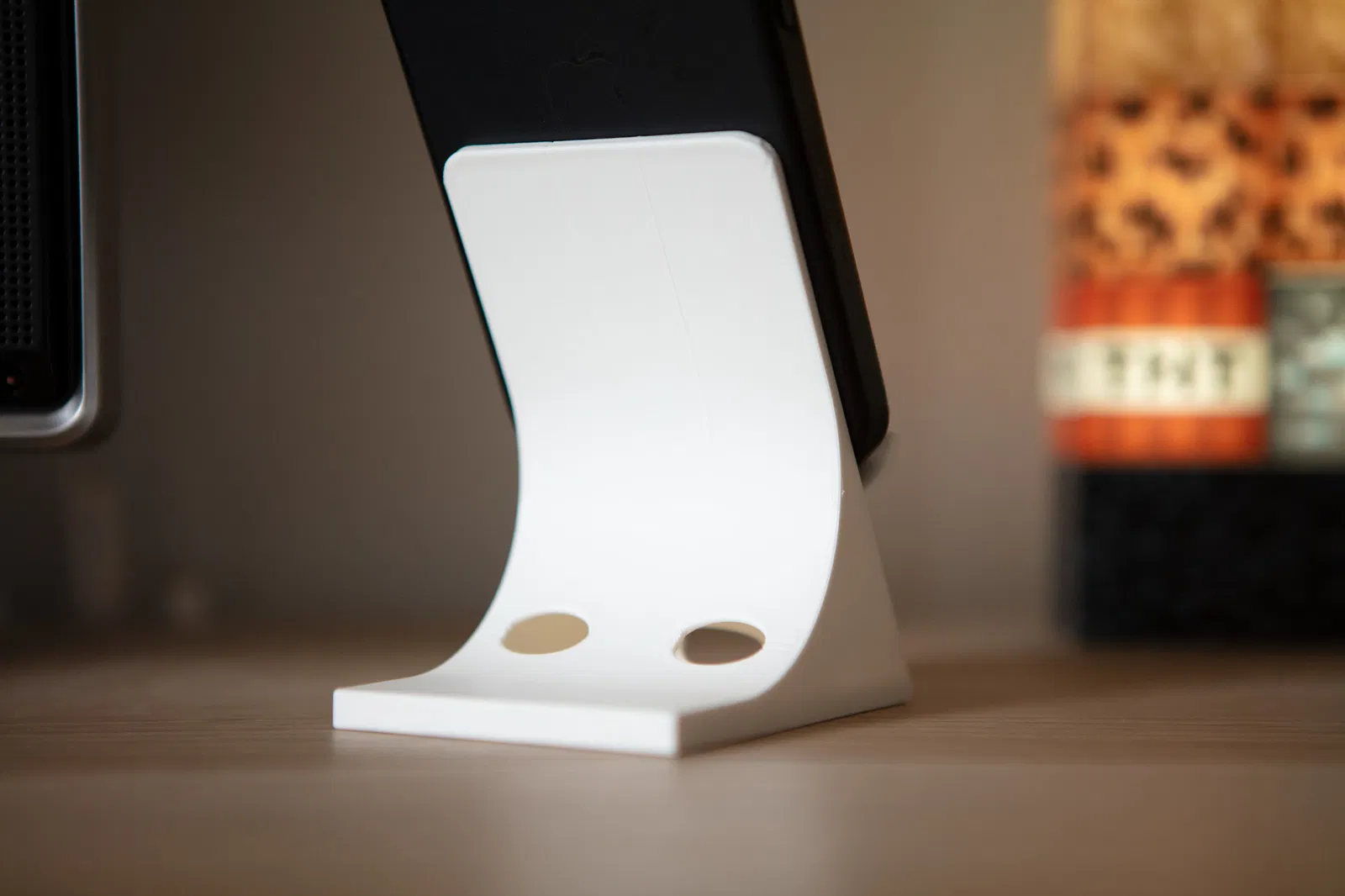

Đế điện thoại CJF

CẬP NHẬT

Thì ra cái này xài ngon - Không cần ráp gì hết, gần như là chế độ "vase mode"

Chỉ cần in phần chính thôi nha

Bộ tạo đường bao: Cổ điển Chế độ xoắn ốc (Spiral vase): Không Chiều cao lớp: 0.28 mm Chiều cao lớp đầu: 0.28 mm Đường bao: 1 Lớp đặc phía trên: 6 Lớp đặc phía dưới: 6 Vị trí mối nối (Seam position): Căn chỉnh (Aligned) Lấp đầy khoảng trống: Không Ruột (Infill): 0% Chiều rộng đùn cho đường bao ngoài: 0.8 mm Chiều rộng đùn cho ruột: 0.8 mm Chiều rộng đùn cho ruột đặc: 0.8 mm Tỷ lệ: 100%

Co rút khi đổi lớp: Không

Để cái đế điện thoại với mặt trước hướng về phía quạt làm mát

Bằng cách ngăn không cho mối nối được căn chỉnh nằm ở vị trí như hình dưới đây, tôi đã lừa được PrusaSlicer đặt mối nối vào bên trong mô hình. Kết hợp với việc không co rút khi đổi lớp thì nó gần như là chế độ "vase mode" - ngoại trừ một vài lớp mà máy in sẽ di chuyển để đùn thêm chút nhựa. Việc đặt chiều rộng đùn ruột như trên giúp giảm thiểu tối đa việc này.

MÔ TẢ BAN ĐẦU

Cái đế điện thoại này được thiết kế đặc biệt để in bằng chế độ "vase mode" với các cài đặt này

Chế độ xoắn ốc (Spiral vase mode) Bộ tạo đường bao: Cổ điển Chiều cao lớp: 0.28 mm Chiều cao lớp đầu: 0.28 mm Lớp đặc phía dưới: 6 Chiều rộng đùn cho đường bao ngoài: 0.8 mm Brim: Tôi không cần dùng đến Tỷ lệ: 100%

Cài đặt khác có thể sẽ không hoạt động tốt đâu nha. Nếu cắt (slice) thành công, nó sẽ in ra thành một đường nhựa liên tục sau 6 lớp đáy đặc.

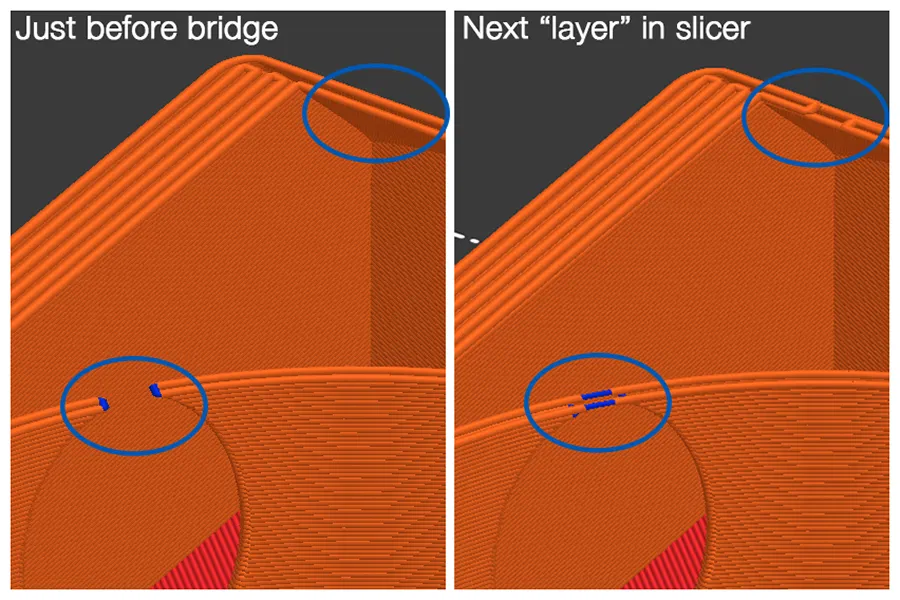

Đặt nó nằm nghiêng như trong hình nha. Chú ý đến điểm mà đường xoắn ốc thay đổi hướng từ sau ra trước (và lại quay về sau). Bật chế độ xem từng lớp cắt (không phải lớp in thực tế trong vase mode) và đảm bảo cái khe ở phía bên kia xuất hiện ngay sau khi phần cầu (bridge) hoàn thành. Xem hình.

Sẽ có hai đường kẻ dọc trên bản in cuối cùng, cái này khó tránh khỏi do sự thay đổi hướng xoắn ốc giữa các khe cắm sạc ở phía trước và sau - khi in cầu qua khe cắm sạc đã hoàn thành, việc đùn nhựa sẽ tiếp tục trên một độ cao hơi khác một chút.

Phần riêng biệt để "ép" vào cạnh của mô hình có thể in tùy ý, giữ nguyên cài đặt như phần đế chính sẽ đảm bảo bản in chắc chắn vì nó có 6 lớp dày. Cần phải cắt và chỉnh sửa một chút cho phần ép này, ít nhất là phần trên.

Tôi đã in bằng PLA trên máy Prusa Mini+ với lưu lượng thể tích ~13 mm3/s (chậm hơn cho phần nhô ra/cầu) trong 1h14m + 7m cho phần ép.

Việc sửa đổi đế điện thoại này rất khó vì có những khe hở nhỏ ở những vị trí chính xác xuyên suốt mô hình.

Chúc các bạn thích nó, một ngày tốt lành nhé!
