Kẹp Bìa Carton - Cardbored Clips

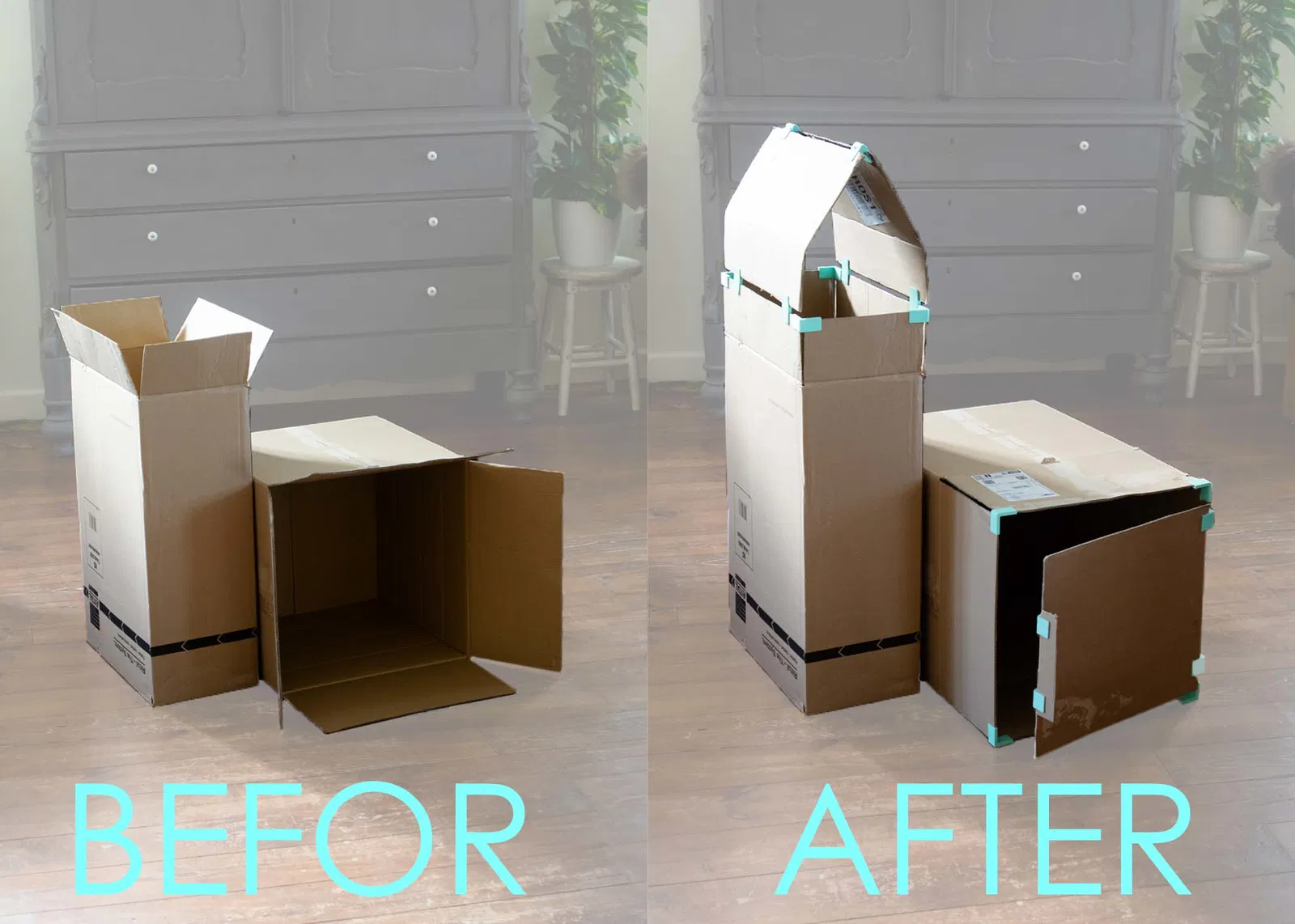

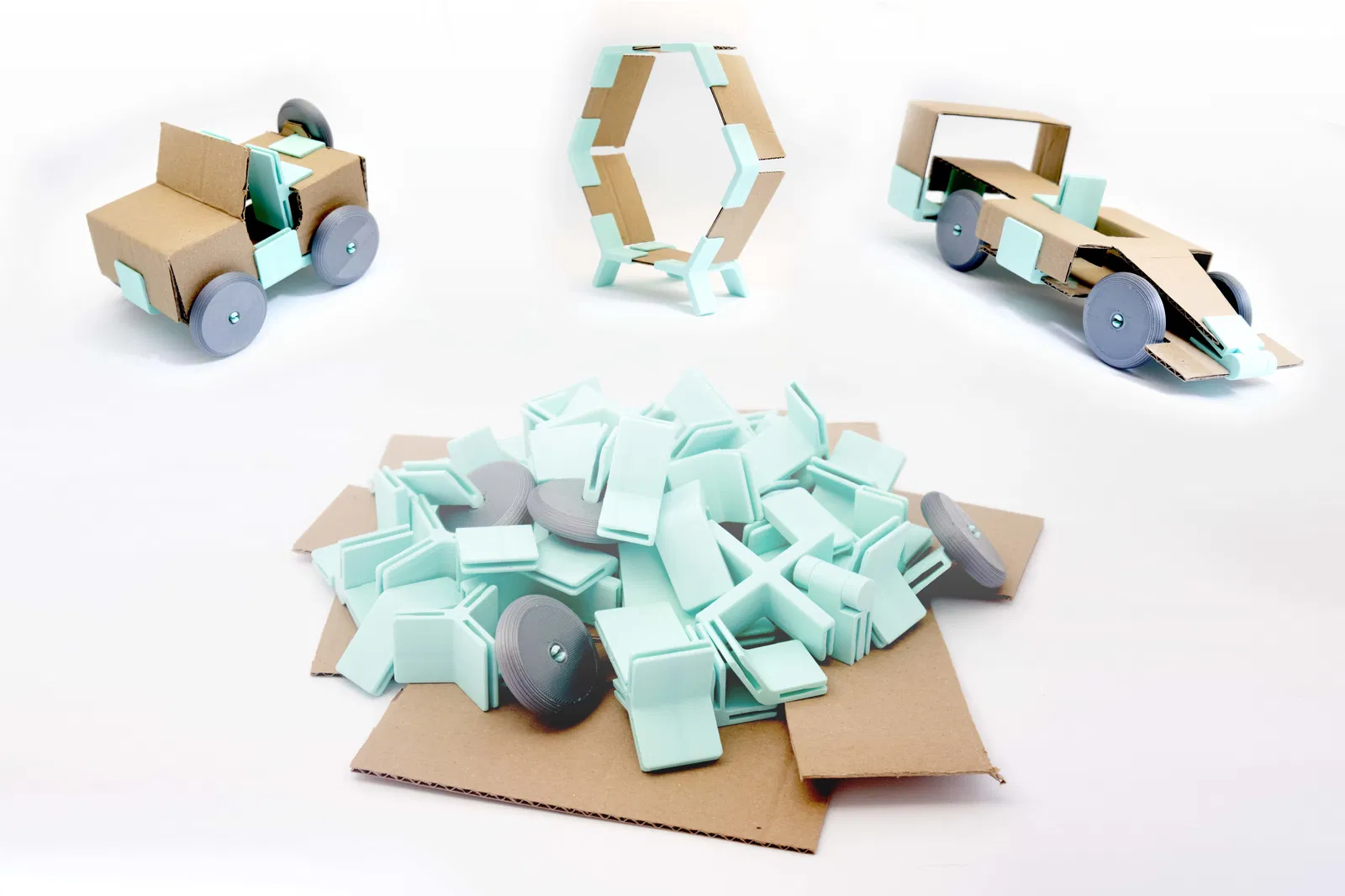

Tụi mình ngồi nhà rảnh rỗi thì làm gì ta? Với tui thì câu trả lời rất rõ ràng: Tui muốn chế tạo đồ! Mà nói tới chuyện chế tạo đồ đạc ở nhà á, tui khoái xài bìa carton với in 3D lắm, vậy sao không xài cả hai. Thế là tui muốn tạo ra một hệ thống module để nối mấy miếng bìa carton lại với nhau theo đủ kiểu. Và thế là "Cardbored Clips" ra đời! Giờ thì mấy bồ có thể làm mấy thứ hay ho với bìa carton rồi, mà còn dễ hơn bao giờ hết. Mấy bồ có thể dùng nó để dựng lều cho con nít, làm bàn cờ, xe đua, v.v. ### Các Kẹp Tất cả các loại kẹp ngắn, bao gồm cả loại bánh xe cỡ vừa. Tui tạo ra hai loại kẹp: loại ngắn và loại dài. Loại dài ban đầu được thiết kế cho các cấu trúc lớn. Nhưng sau khi thử nghiệm, loại kẹp ngắn có vẻ làm tốt công việc tương đương. Tui vẫn giữ lại các bộ phận dài phòng trường hợp mấy bồ dự định chủ yếu xây dựng những thứ lớn. Với mỗi kích cỡ, kẹp có hai biến thể. Các miếng ghép cạnh có một mặt kín có thể gắn vào các góc của tấm bìa carton. Để có cái nhìn gọn gàng, đẹp mắt. Và có các miếng ghép ở giữa đa năng hơn với hai đầu hở. Tui đã thử kẹp với các loại hộp khác nhau và nó nên hoạt động với bìa carton từ 3 đến 2 mm. Thông thường là một lớp sóng (lớp gợn sóng), nhưng ngay cả khi nó dày hơn, mấy bồ có thể làm phẳng các đầu một chút và nó cũng sẽ vừa. Hiện tại có 7 loại kẹp, nhưng tui dự định sẽ mở rộng thêm các loại kẹp chuyên dụng. * I = Đầu nối thẳng 180 độ

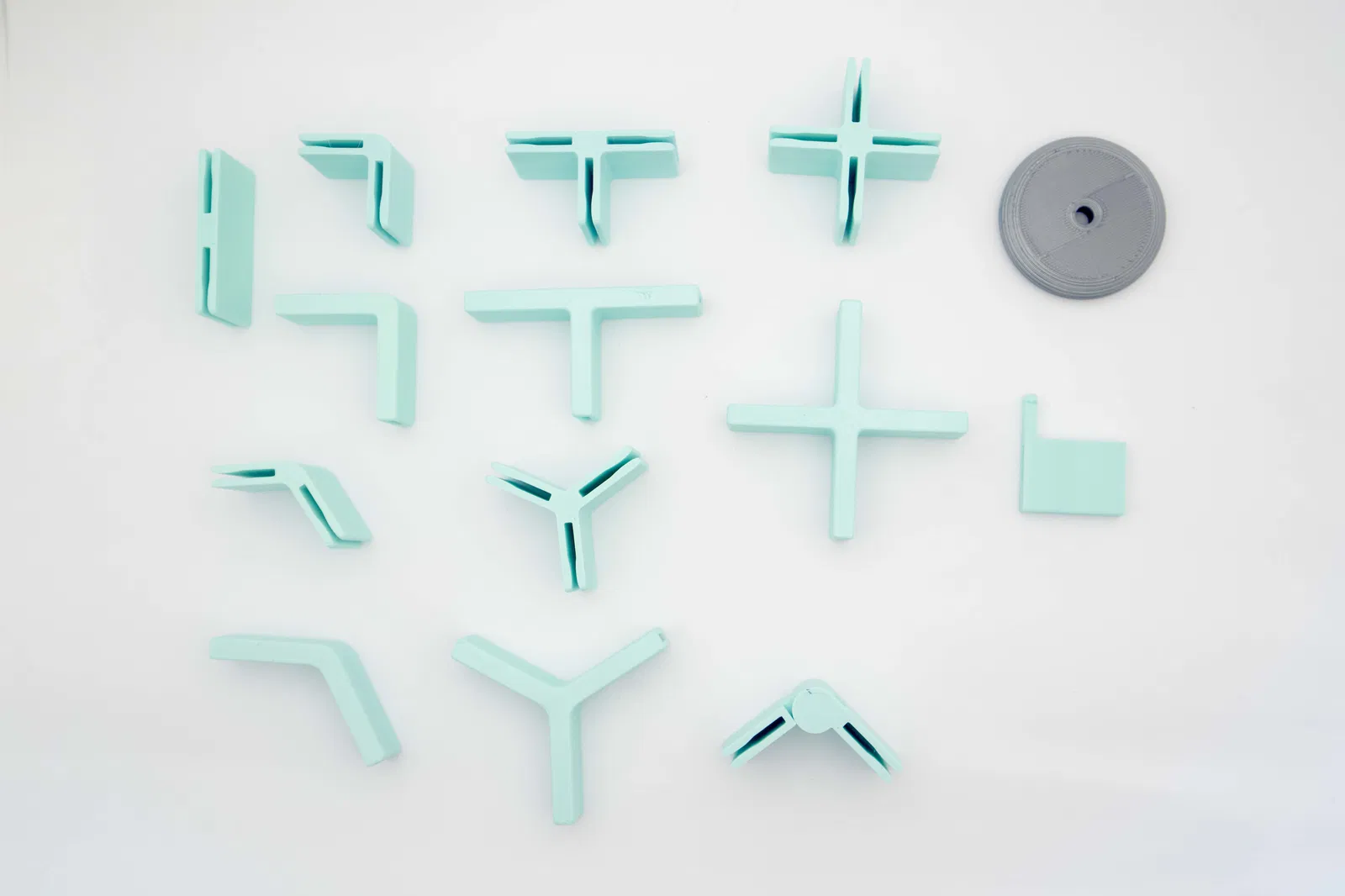

• L = Đầu nối 90 độ
• T = Đầu nối T với các bước 90 độ
• X = Đầu nối chữ thập với các bước 90 độ
• J = Đầu nối với góc uốn 120 độ

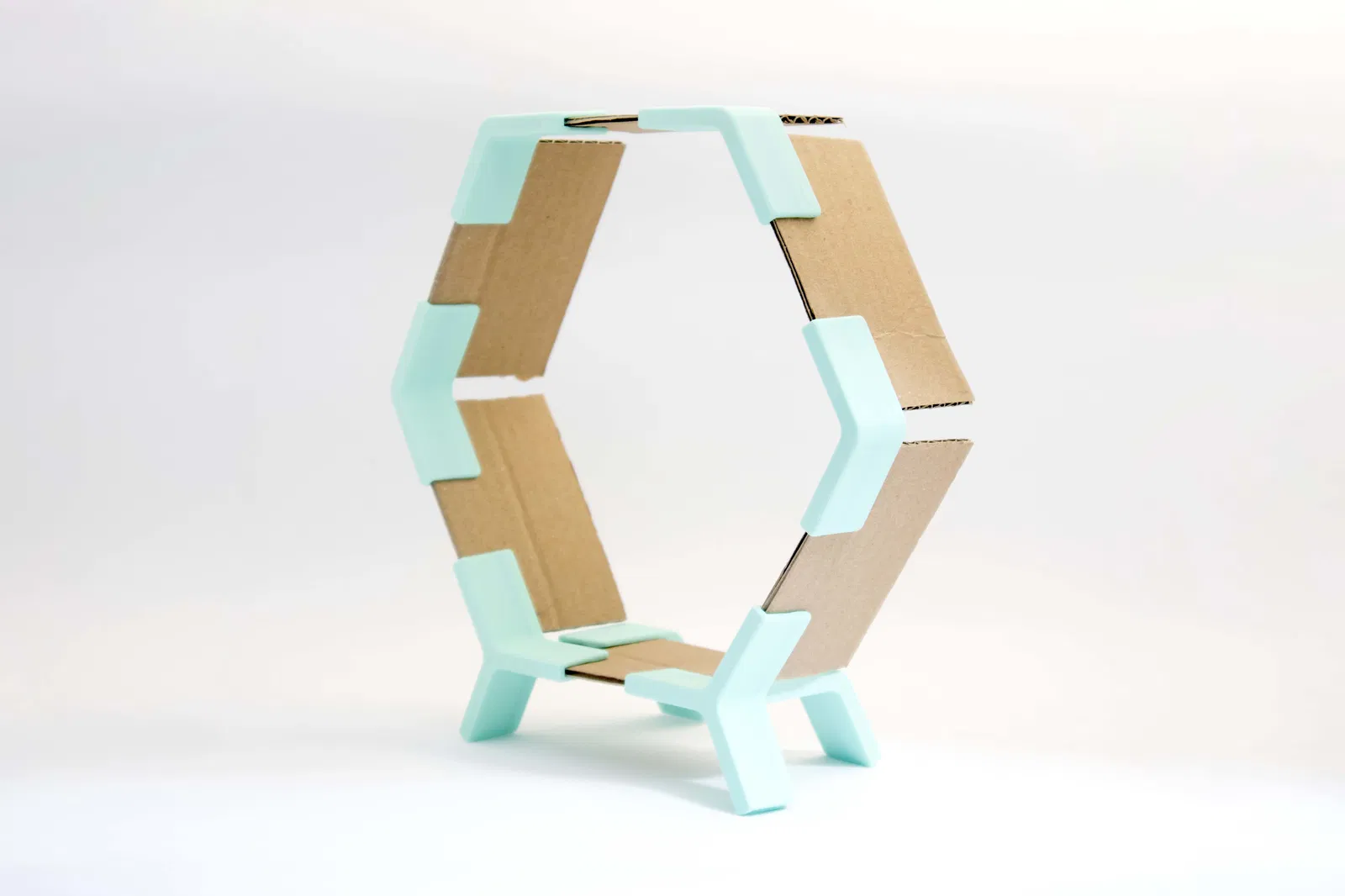

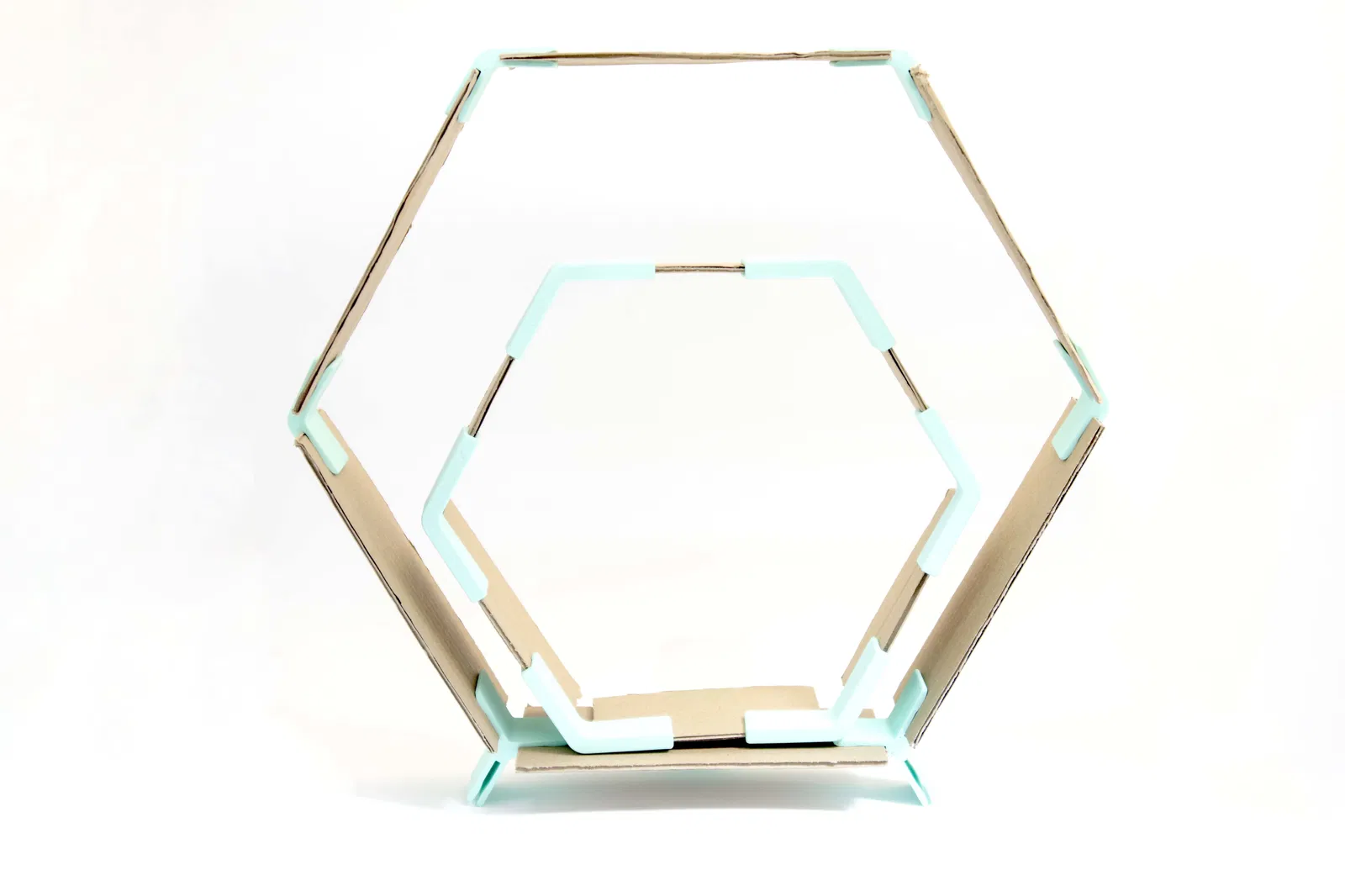

• Y = Đầu nối ba điểm với mỗi góc 120 độ

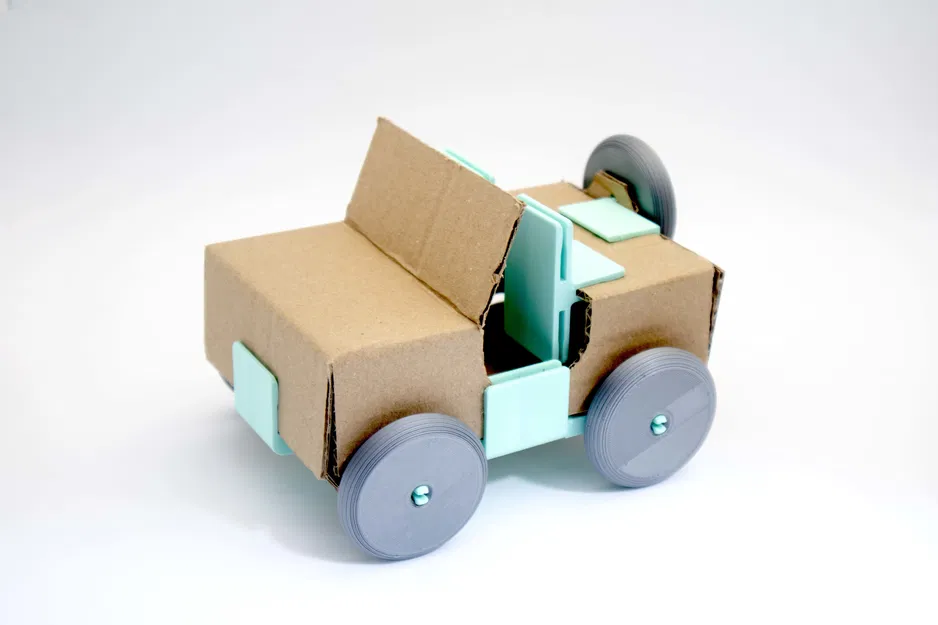

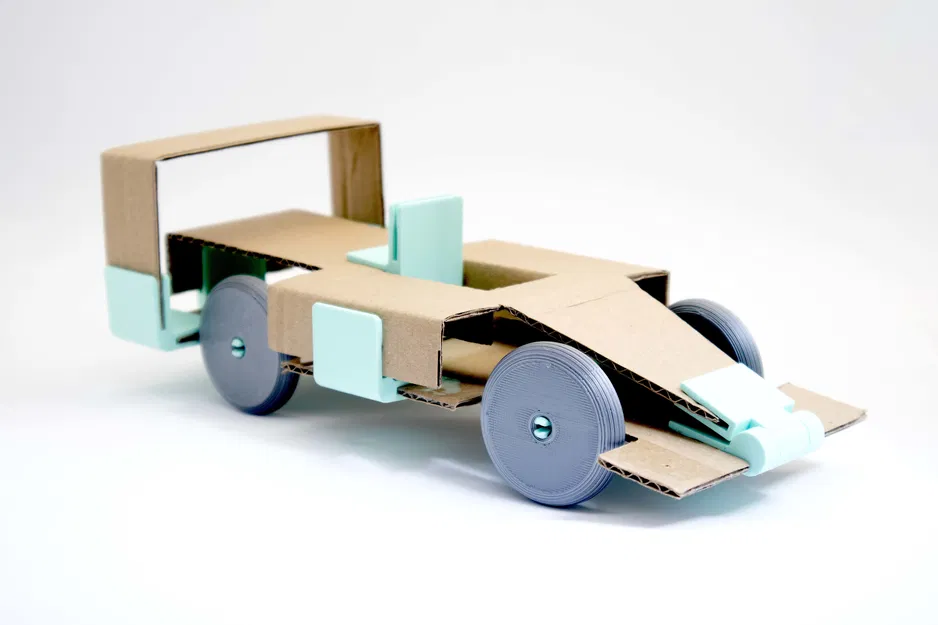

• H = Bản lề với phạm vi từ 0 độ đến 270 độ Các file được đặt tên theo kích thước trước, sau đó là vị trí, và cuối cùng là loại: [size][position][type].stl ví dụ "short_mid_L.stl" Ngoài những thứ đó, còn có một số bộ phận bổ sung có cách đặt tên khác. Chúng khá rõ ràng nên không cần giải thích. ### Thiết Kế Mấy bồ đâu có nghĩ tui bỏ mấy bồ lại với mấy cái kẹp không đâu, đúng không? Tui đã làm sẵn một vài thiết kế và tui rất vui được chia sẻ với mấy bồ luôn. Tui dự định sẽ cung cấp thêm nhiều thiết kế theo thời gian. Nhưng bây giờ, tui sẽ giới thiệu chiếc Xe Đua tuyệt đẹp này #### Xe Đua _ Một chiếc Xe Đua đồ chơi dễ làm bằng "Cardbored Clips". Tui đã tải lên một file DXF với mẫu cho các bộ phận bằng bìa carton (tui không tải lên được PDF). Nhập nó vào Illustrator hoặc Inkscape và in ra trên hai tờ giấy. Mấy bồ có thể dùng nó làm mẫu hoặc dán lên bìa carton và tô màu trước, trên máy tính hoặc bằng tay. Tui sẽ để mấy bồ tự tìm hiểu cách đặt tất cả các kẹp. Mẹo: đặt tất cả các miếng L ở phần dưới trước. Vậy, đối với Xe Đua, mấy bồ cần các bộ phận sau: * 5x short_mid_L
• 4x short_mid_Axis
• 4x wheel_M
• 1x short_mid_H
• 3x miếng bìa carton từ mẫu ### Góp Ý? Nếu mấy bồ có bất kỳ đề xuất nào về các bộ phận, để cải thiện, hoặc có lẽ mấy bồ nghĩ thiếu bộ phận nào đó. Xin hãy cho tui biết trong phần bình luận. Ý tưởng về thiết kế mà mấy bồ muốn thấy cũng được hoan nghênh, tui luôn thích một thử thách. ### CẬP NHẬT Tui không có nhiều thời gian cho dự án này như dự tính nên tui đã thêm một file .STEP của một Clip đơn lẻ để mấy bồ có thể tự làm một chiếc kẹp tùy chỉnh. Chúc may mắn và tận hưởng nhé. _Một lời tuyên bố miễn trừ trách nhiệm ngắn gọn. Tui đã nghĩ ra ý tưởng này và bắt tay ngay vào thiết kế và mô hình hóa để in. Sau đó, tui đã tranh thủ Google, và đúng là có một vài thiết kế tương tự, nhưng đây là cách tiếp cận của riêng tui đối với khái niệm này. Tui không có ý định sao chép bất kỳ ai. ### Hướng dẫn in Tất cả các bộ phận có thể được in với cấu hình 0.3mm DRAFT tiêu chuẩn của Prusa, không cần hỗ trợ. Có một ngoại lệ cho các bản lề. Những cái đó cần được in với 0.2mm SPEED hoặc QUALITY. Tui đã bao gồm các file .3mf của một số thiết lập Tui đã gặp một số vấn đề với định hướng của một số mô hình, nhưng tui sẽ sửa chúng trong tương lai. Đối với hầu hết các bộ phận, hướng in tốt nhất là rõ ràng, ngoại trừ các bản lề, bất ngờ chưa. Mô hình bản lề mở có thể được in với trục bản lề thẳng đứng. Kết quả là một bản lề chặt chẽ nhưng mượt mà. Bản lề đóng có thể được in với trục nằm ngang, và với miệng bản lề hướng xuống. Kết quả là một bản lề lỏng lẻo. Xem "Hinges_0.20mm.3mf" để biết ví dụ
