Phanh thay thế cho hệ thống phanh tiêu chuẩn xe lăn Quickie

Cập nhật: Mình đã làm một phiên bản gia cố, bền và chắc chắn hơn rất nhiều. Mình khuyên bạn nên dùng nó thay cho phiên bản tiêu chuẩn. KHÔNG cần vật liệu hỗ trợ! ^w^

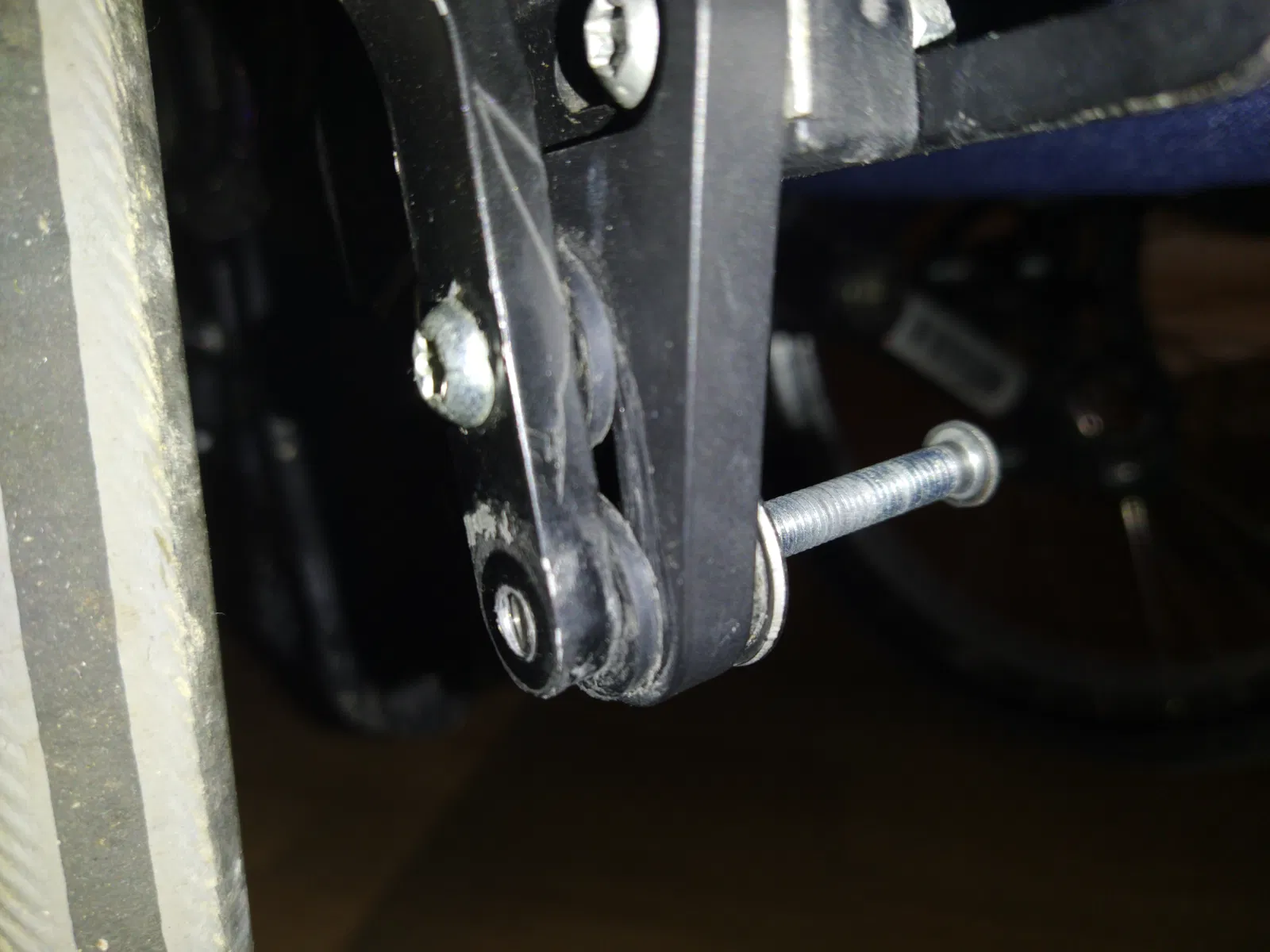

Trên chiếc xe lăn Quickie Neon của mình, mình đã làm mất cả 2 cái thắng, vì mấy con đai ốc nyloc bị lỏng dần theo thời gian và theo rung động.

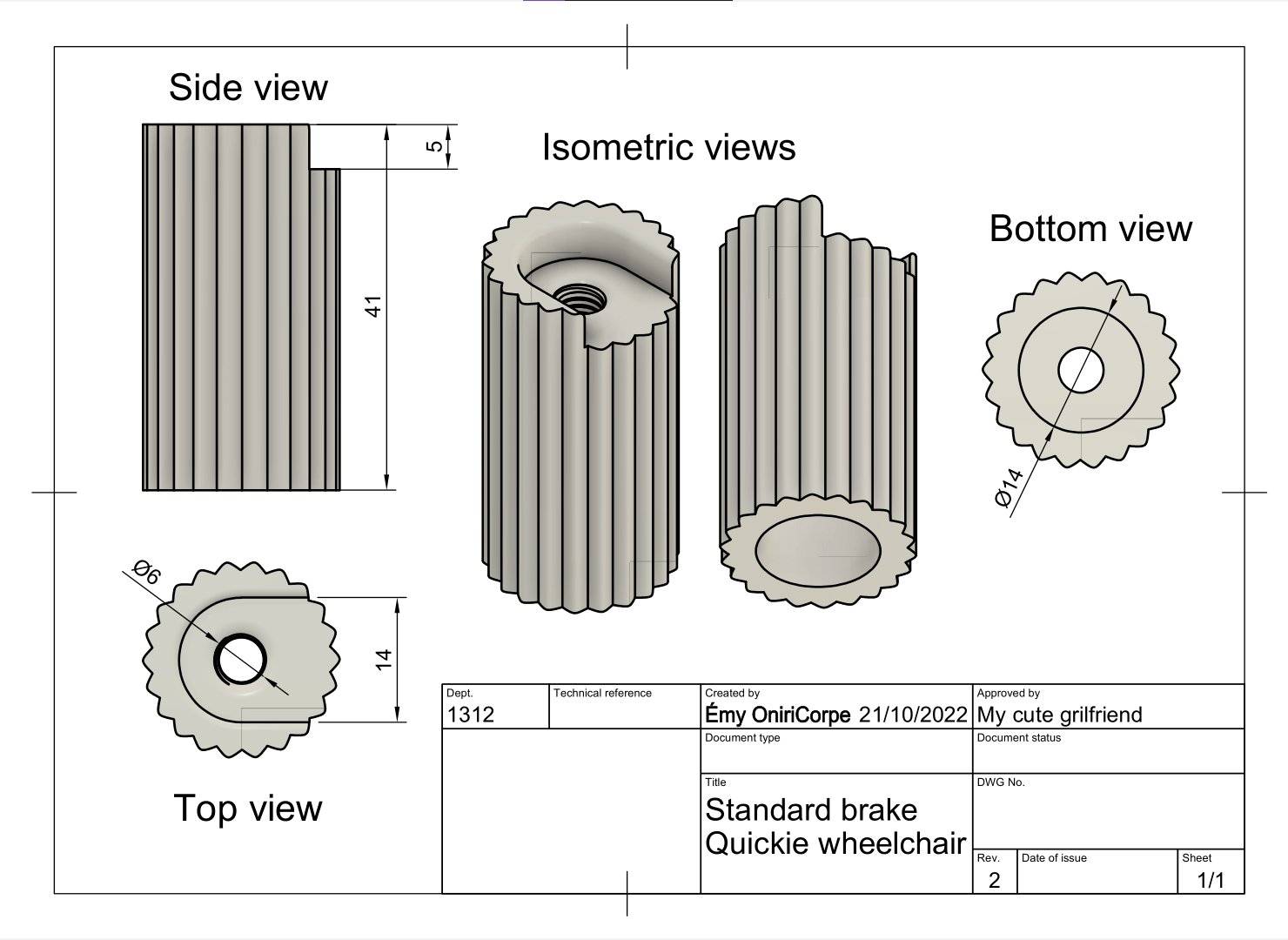

Mình đã thiết kế một bộ phận thay thế có thể in 3D mà không cần đai ốc và cũng chắc chắn, hiệu quả như bộ phận gốc.

Vì bộ phận này được vặn gần như toàn bộ chiều dài của nó, nên rủi ro bị lỏng và rơi ra ít hơn nhiều so với bộ phận gốc.

Bộ phận này phù hợp với tất cả các xe lăn Quickie có phanh tiêu chuẩn.

Mình cũng cung cấp một tệp .stl không có ren nếu bạn thích

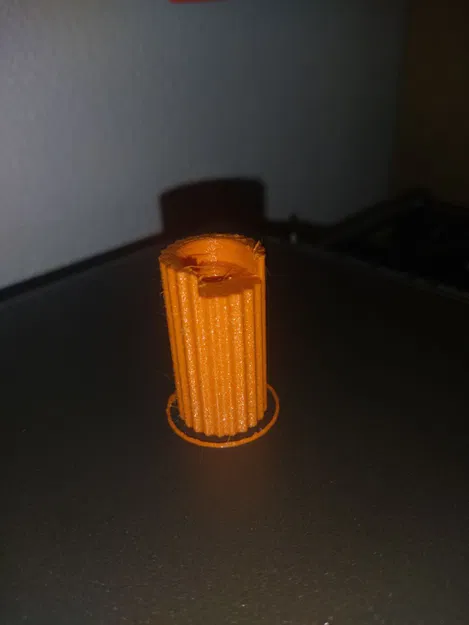

Hướng dẫn in:

Mình khuyên bạn nên in với các thông số sau:

• PETG (hoặc bất kỳ vật liệu nào chắc hơn PLA)
• (ít nhất) 3 lớp vỏ
• (ít nhất) 15% điền đầy gyroid
• in phần trên của chi tiết với 100% điền đầy
• chiều cao lớp 0.1mm để có ren in tốt cho ốc vít

Mình đã cung cấp tệp dự án PrusaSlicer (tệp .3mf) với mọi thứ được cấu hình đúng.

Quy trình lắp đặt:

1. vặn ốc M6 ra cho đến khi nó thẳng hàng với cánh tay đòn

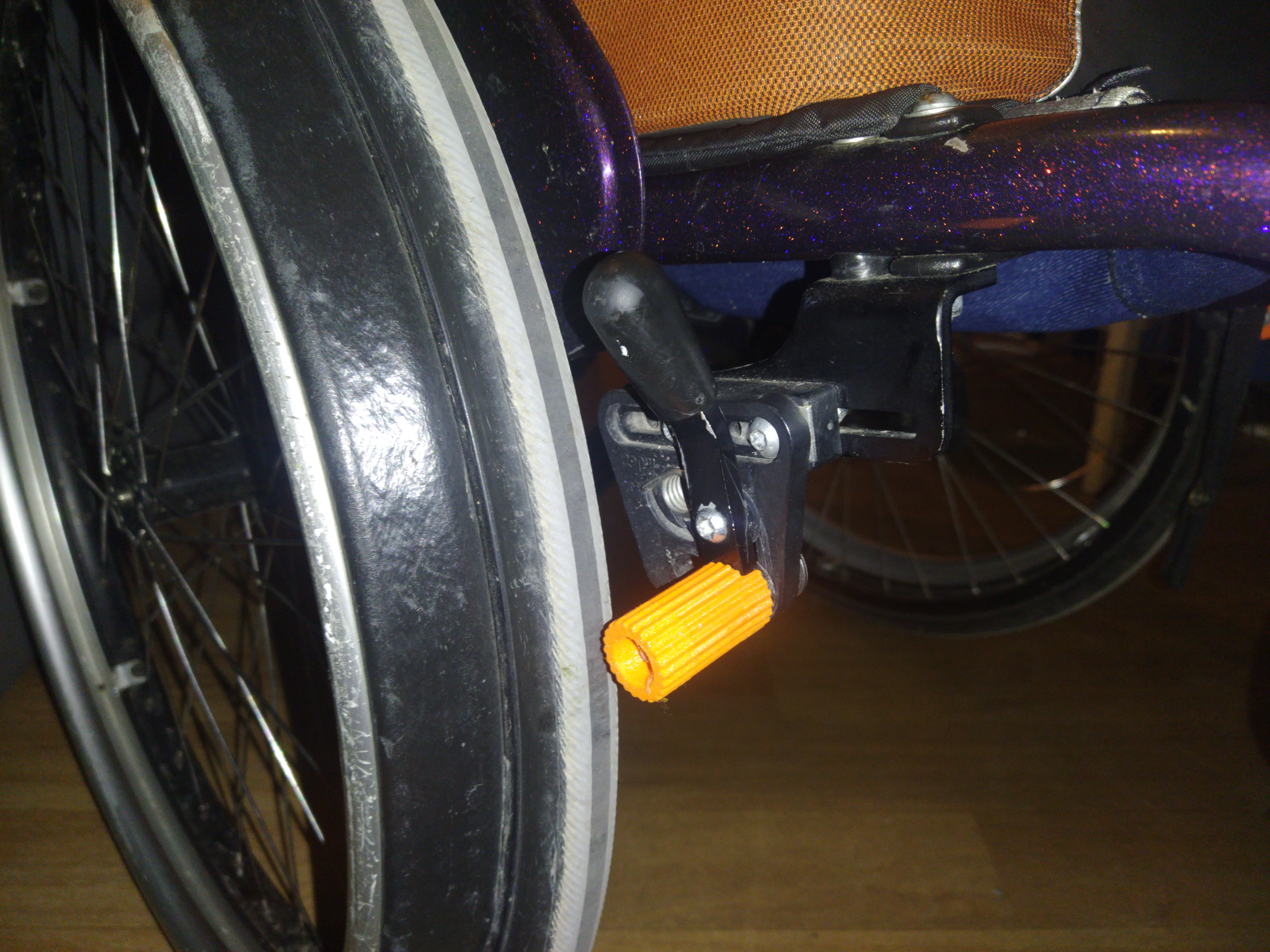

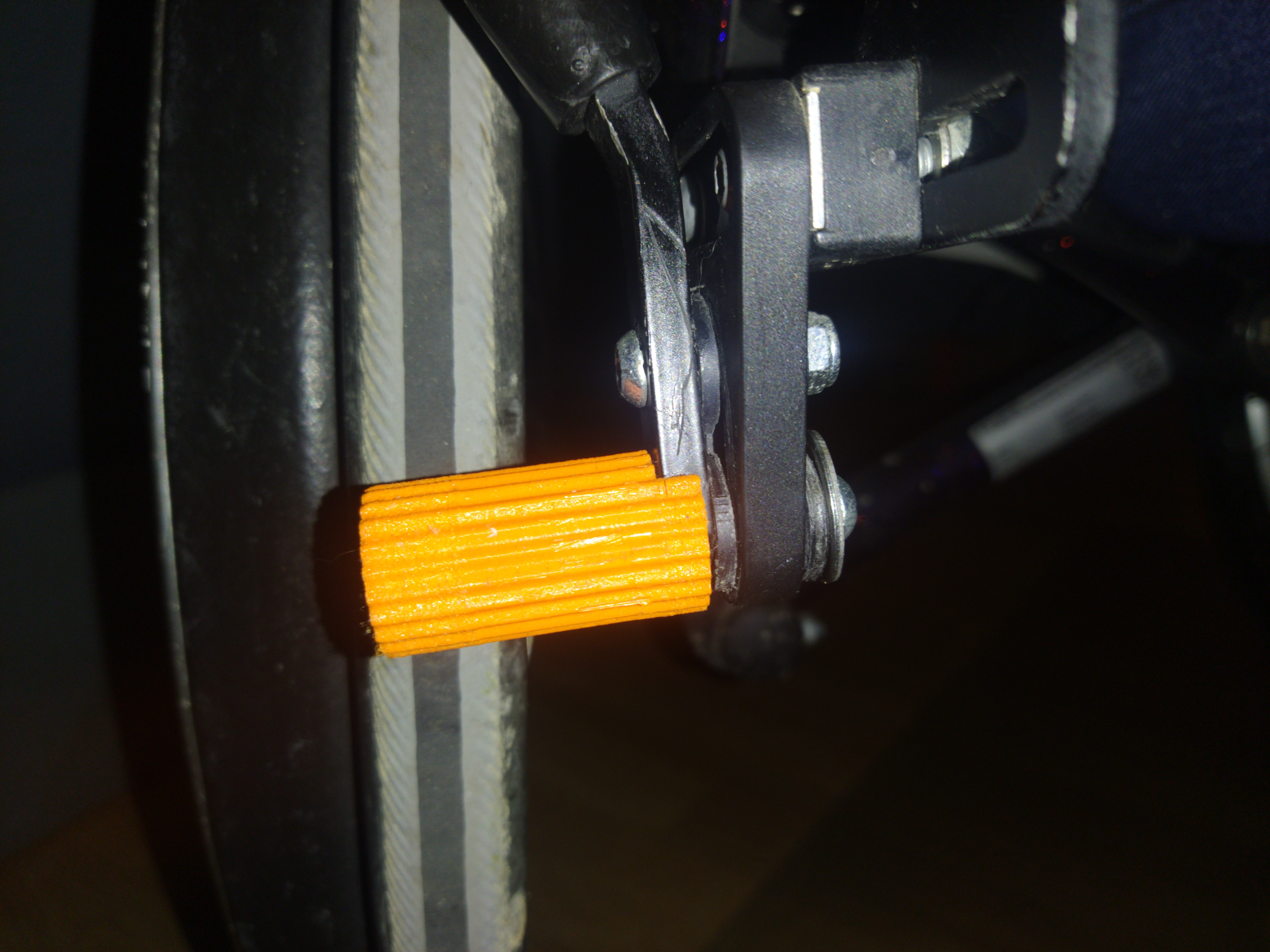

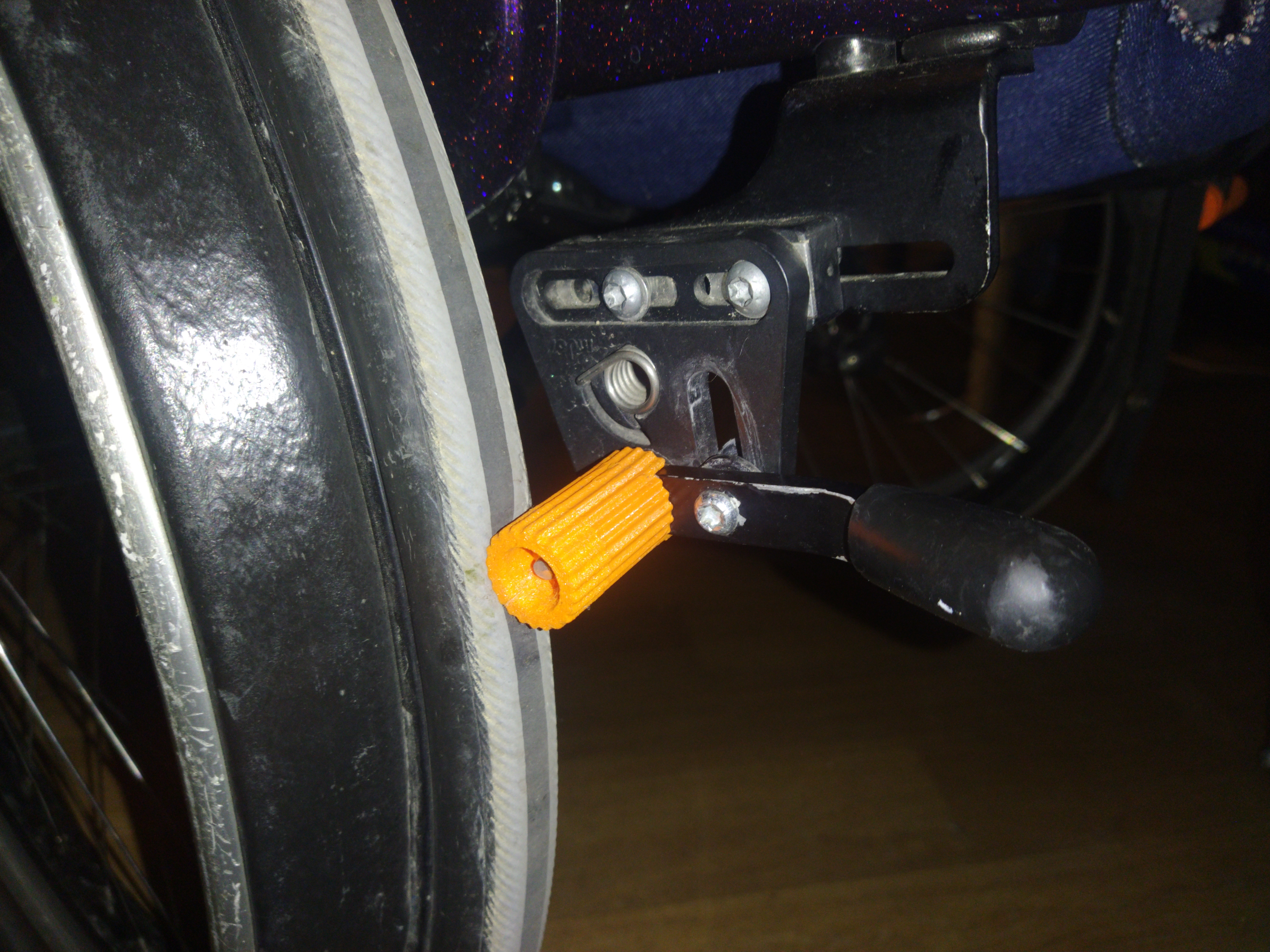

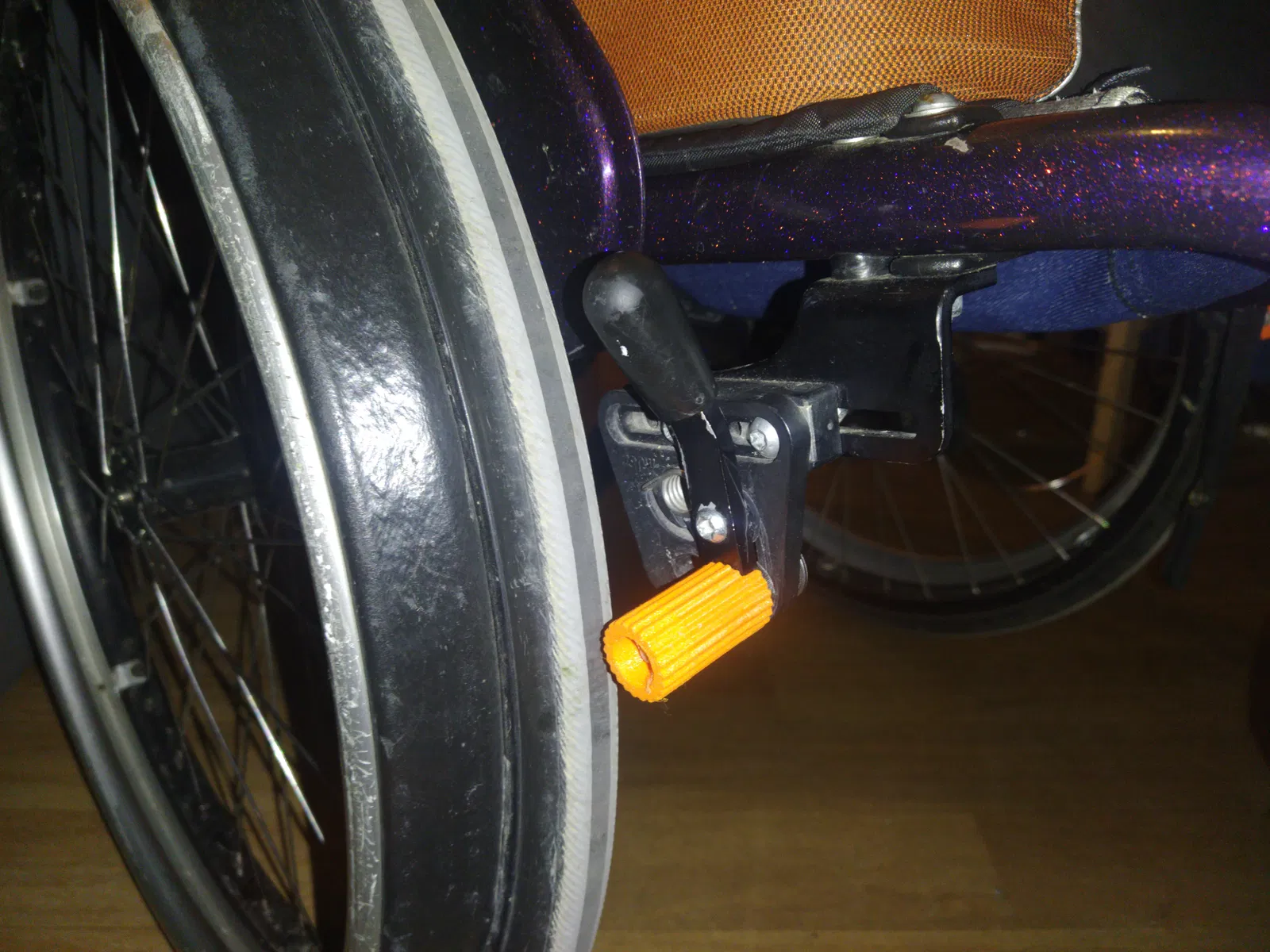

2. lắp bộ phận mới của bạn vào cánh tay đòn như với bộ phận gốc
3. dùng kìm giữ bộ phận mới để tránh làm gãy phần lắp vào cánh tay đòn
4. vặn ốc M6 đến hết, bạn sẽ phải dùng lực ở cuối vì ren in dừng lại để giữ ốc vít tốt
5. bạn có thể thêm một con đai ốc nyloc nếu muốn :")
