SP-5impleOne Sapphire Plus CoreXY

Tui khuyên anh em cứ xài thẳng mấy cái khớp XY của ZeroG MercuryOne.1 luôn. Dùng cái configurator của họ để chỉnh spacer tùy theo size pulley nha. Tui cũng khuyên xài pulley hãng Gates theo spec luôn. Làm vậy thì dây đai ở trục Z nó sẽ hơi lệch ở mấy con idler phía sau, mà cái này không ảnh hưởng gì đâu, lệch ít lắm. Xài khớp XY của ZeroG thì dây đai nó sẽ thẳng hàng với cái toolhead E34M1 quan trọng hơn, cái này có thể giúp in đẹp hơn đó.

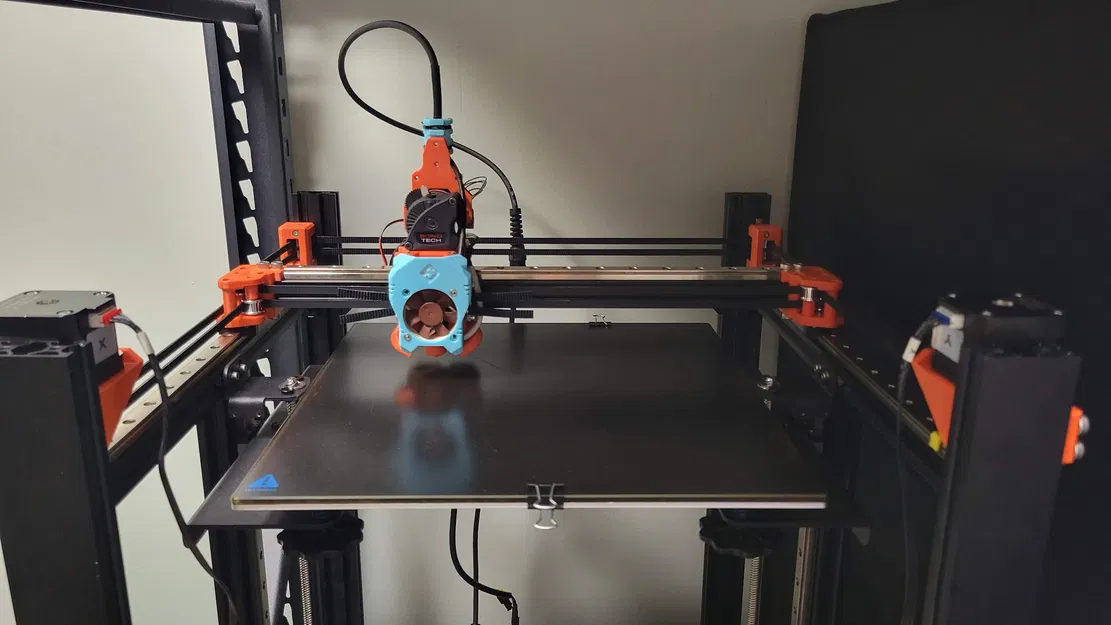

Cái hệ thống chuyển động mới cho cái TwoTrees Sapphire Plus SP-5 này nè. Không cần chế cháo gì cái khung hay bộ phận zin của máy đâu. Chủ yếu xài đồ có sẵn của máy thôi. Xài được hết cái khay in luôn, với cái đầu phun có thể ra ngoài khay nữa.

Tôi đang soạn cái hướng dẫn, mà giờ có mấy cái file này cho anh em xài trước nha. Cái này vẫn đang trong quá trình làm, sẽ có cập nhật thêm đó. Tôi cũng đang làm mấy bộ phận để dời trục Y ra ngoài cho dễ làm cái lồng kính, mà làm vậy thì sẽ mất một phần khay in đó.

In theo setting của zerog mercuryone nha. Lớp đầu tiên 0.25mm, lớp vật liệu 0.2mm, 4 lớp tường, 5 lớp trên dưới, 40% độ đặc.

Mấy cái lỗ X-Y là rộng hơn 0.2mm cho FDM đó, nhưng anh em phải đảm bảo máy in mình chỉnh ngon lành nha. Không cần chỉnh bù lỗ xy gì đâu.

Anh em BẮT BUỘC phải xài pulley hãng Gates hoặc loại tương tự Gates spec nha. Mấy cái này đường kính ngoài là 15mm đó.

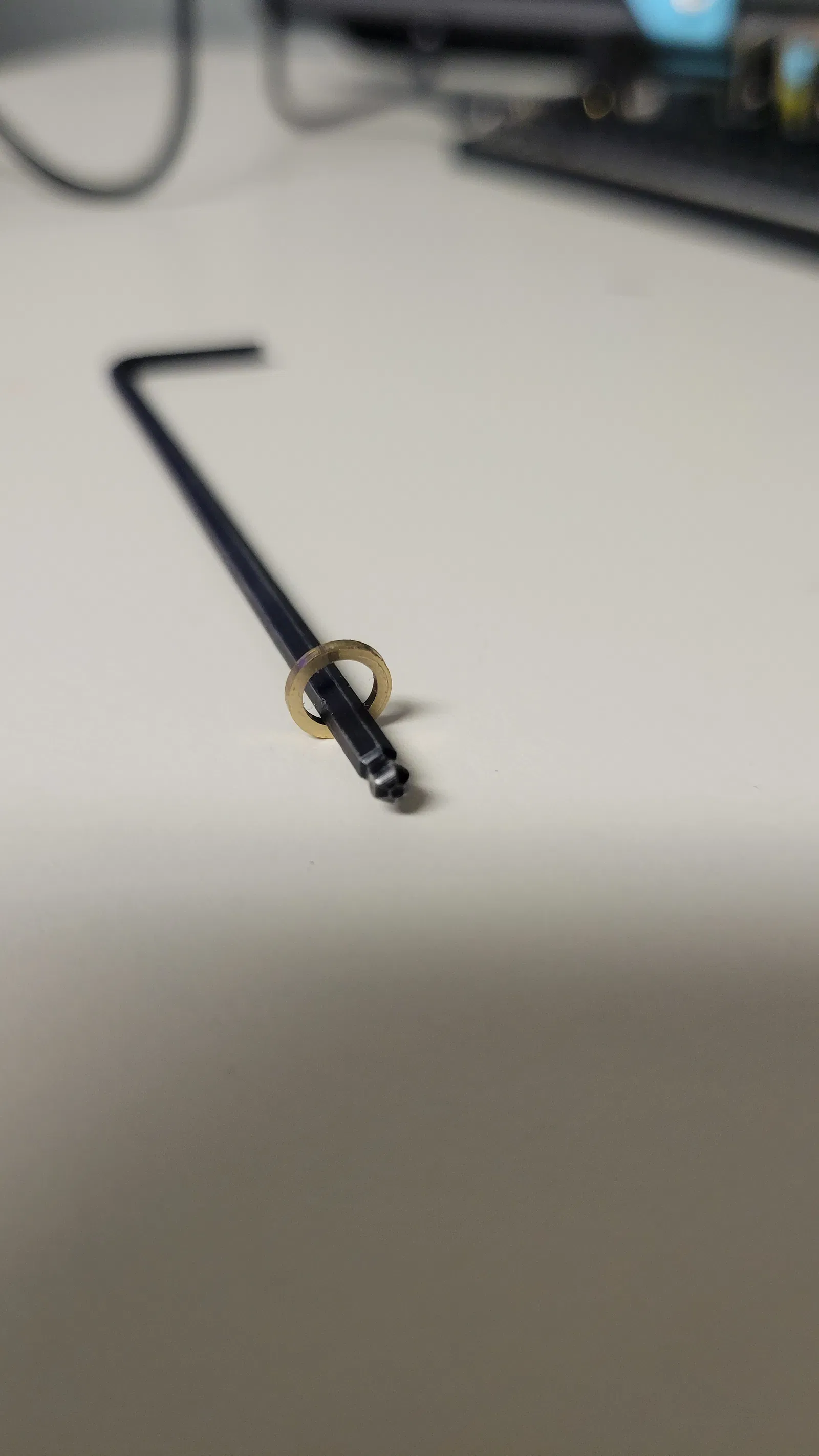

Mấy cái miếng đệm 1mm mà tui nói tới á, là lấy từ hệ thống chuyển động cũ ra đó. Tui cũng không nhớ rõ chỗ nào nữa. Đường kính trong là 5mm, dày 1mm, đường kính ngoài khoảng 6mm. Xài với pulley là ngon lành. Xem hình tham khảo nha.

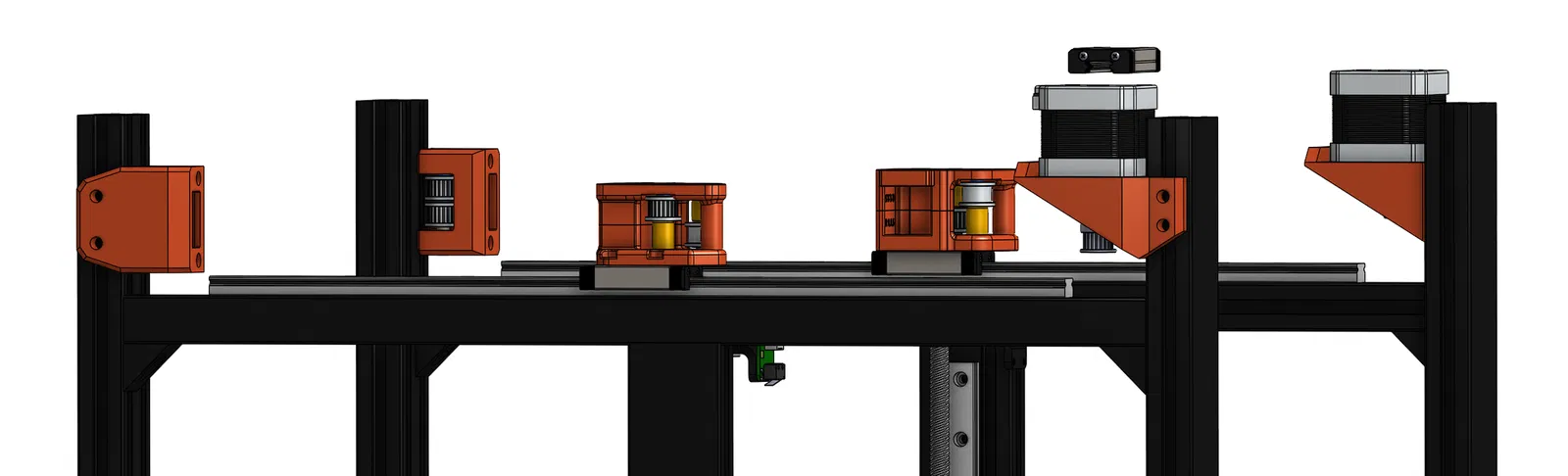

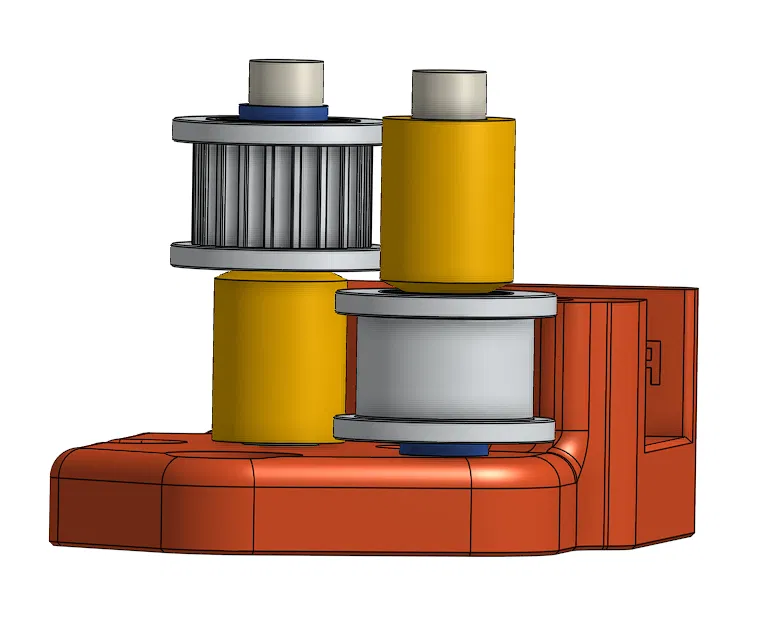

Idler Mounts:

2- chốt 5x30

4- pulley Gates có răng 6mm

4- miếng đệm 1mm (lấy từ máy cũ hoặc mua)

4- ốc lục giác m3x30

4- t-nut m3

1- thanh nhôm 2020 dài 374mm để gia cố phía sau

*In 2 cái Idler Mount nha

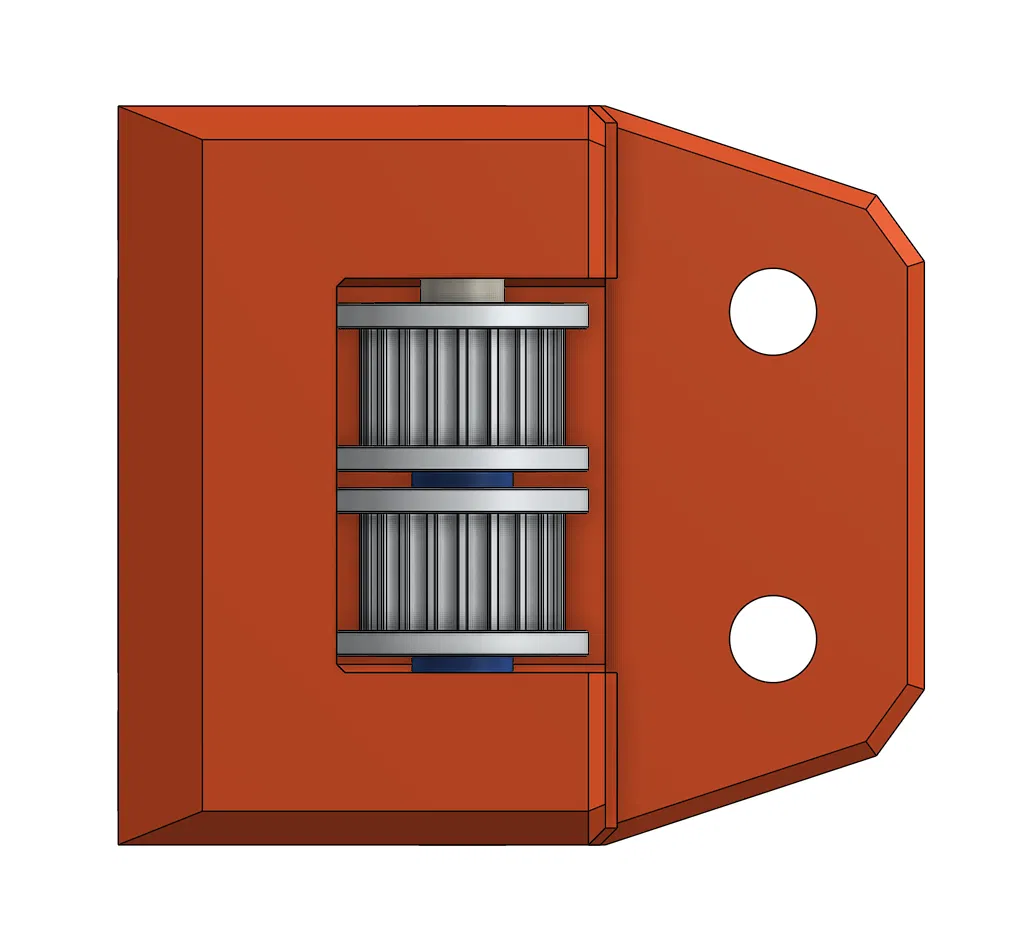

XY Joints:

2- pulley Gates trơn 6mm

2- pulley Gates có răng 6mm

4- chốt 5x30

4- miếng đệm 1mm (lấy từ máy cũ hoặc mua)

6- ốc lục giác m3x30

6- m3 heatset insert

1- thanh nhôm 2020 dài 418mm

*In 4 cái XY bushing nha

*In 1 cái LH top, 1 cái LH bottom, 1 cái RH top, 1 cái RH bottom nha

Motor Mount:

8- ốc m3x10

8- long đền m3

4- ốc lục giác m5x12

2- ốc lục giác m5x8

2- ốc lục giác m3x20-30 (ốc tăng dây đai có thể dài hoặc ngắn hơn)

*In 1 cái Motor Mount LH và 1 cái RH nha

Khớp XY để gắn ray phía trước, xài với mấy cái toolhead kiểu Voron.

In mấy bộ phận XY joint TOP có ghi chữ "Front Rail" nha.

Toolhead:
https://jon-harper.github.io/E34M1/
