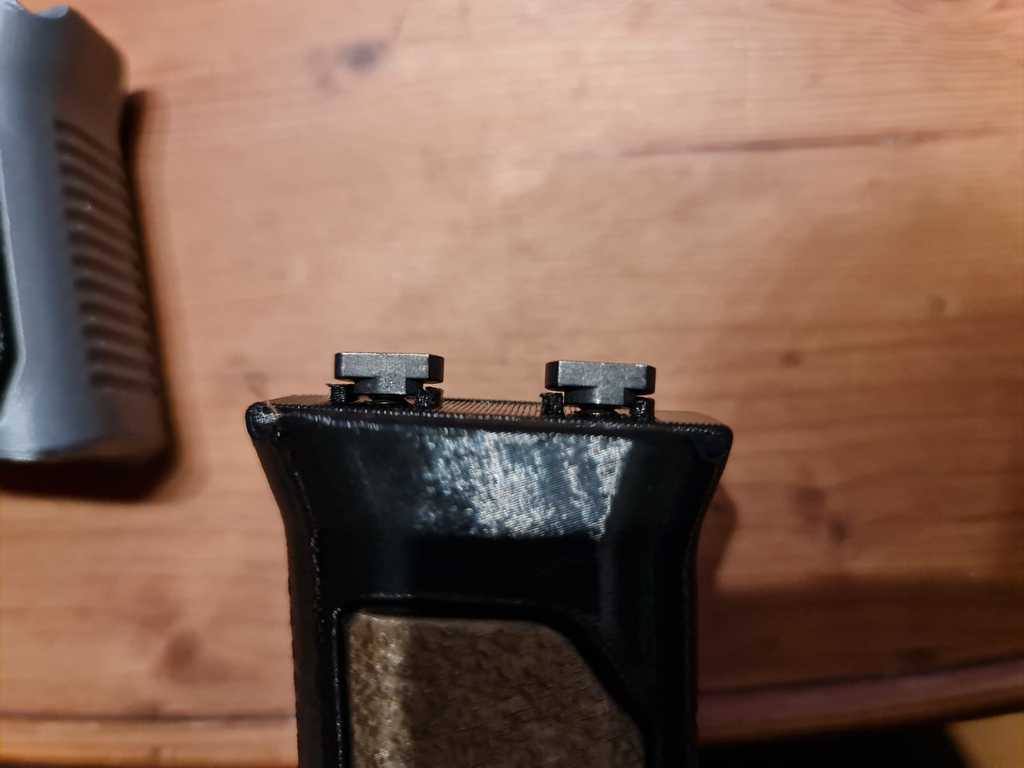

Tay cầm dọc góc (M-Lok)

Tôi tìm tay cầm dọc trên thingiverse mà không tìm được cái nào ưng ý nên tôi quyết định tự làm một cái. Tôi thấy cái grip này của Strike Industries và rất thích kiểu dáng của nó nên tôi quyết định làm cái này.

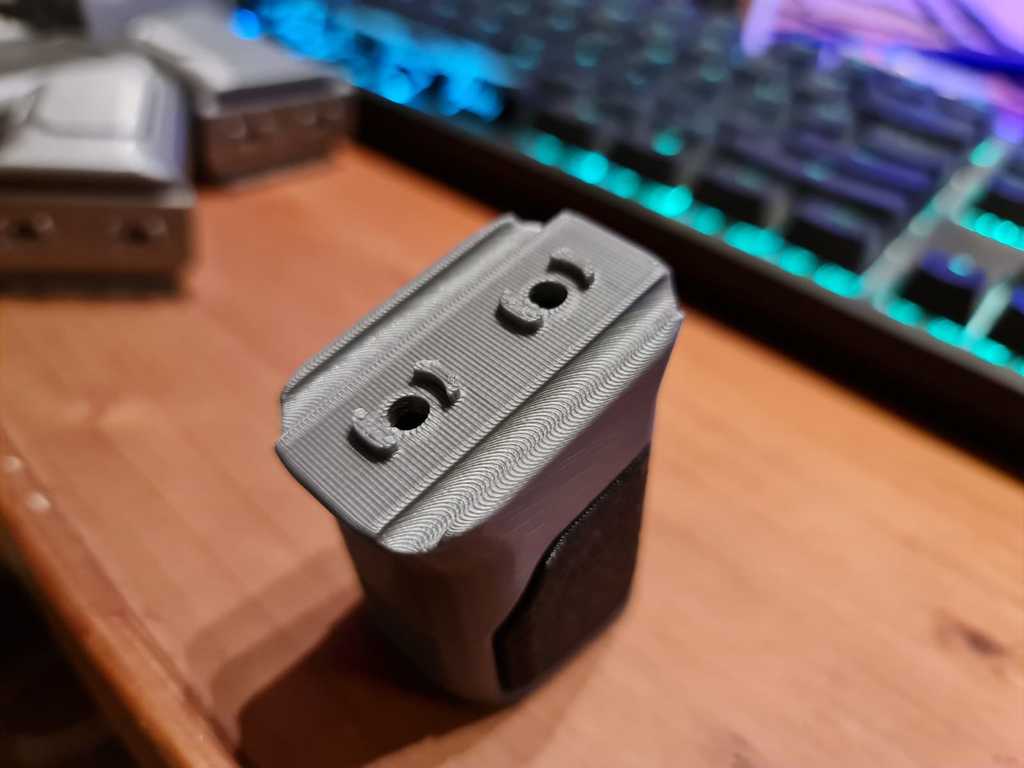

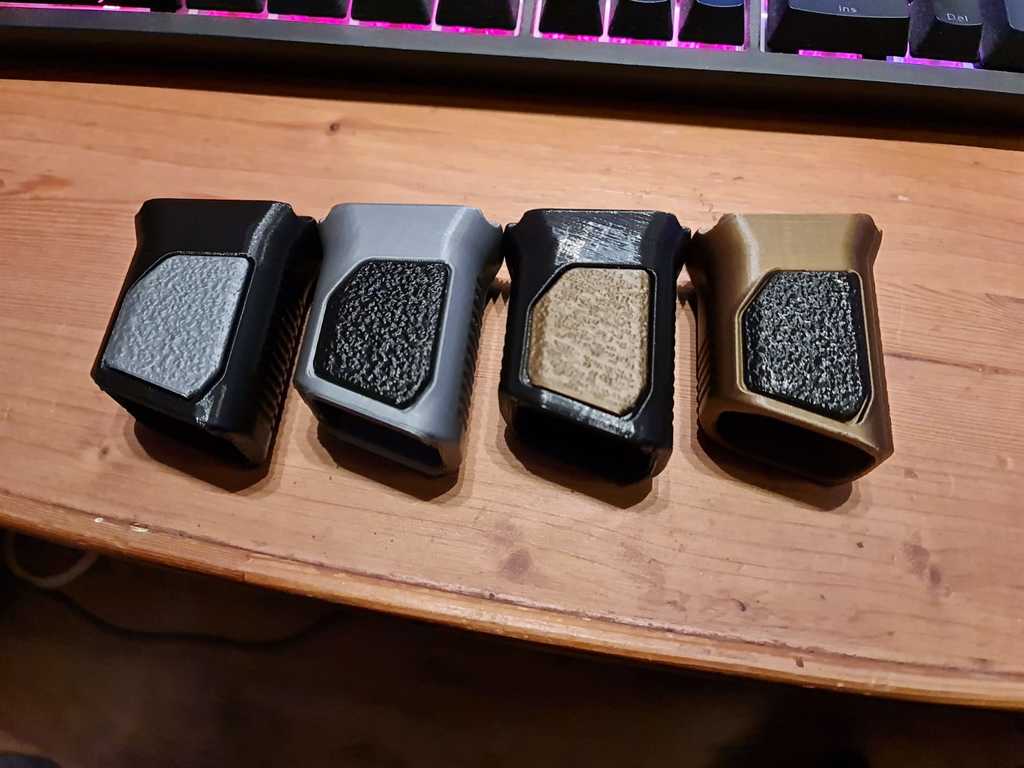

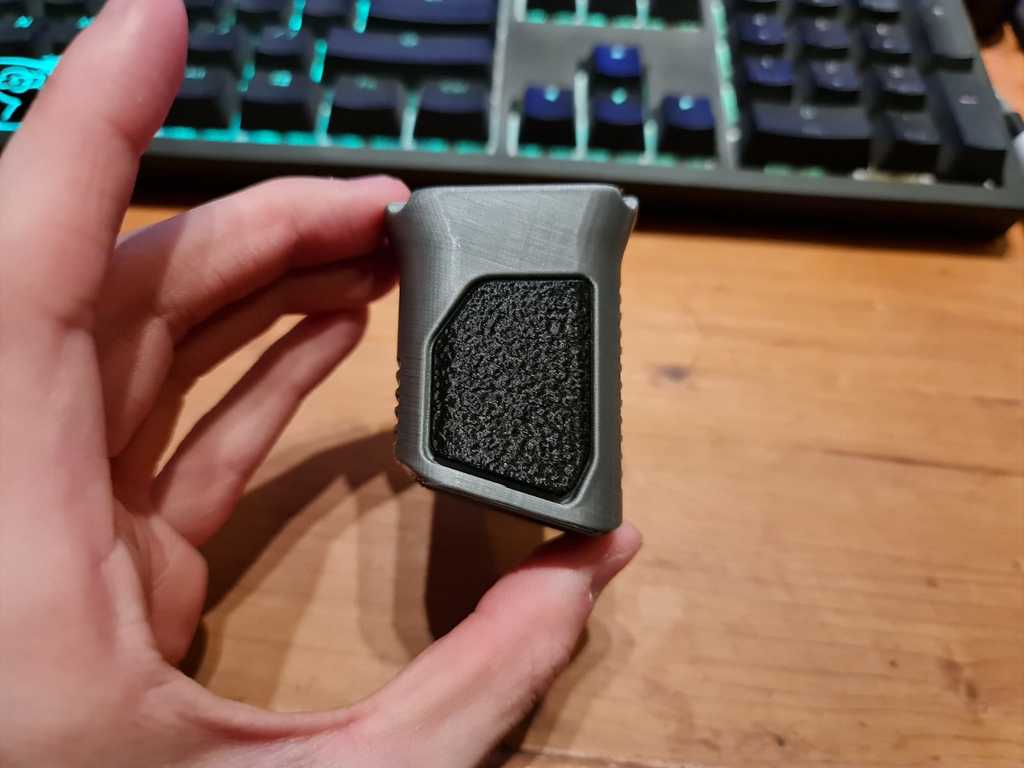

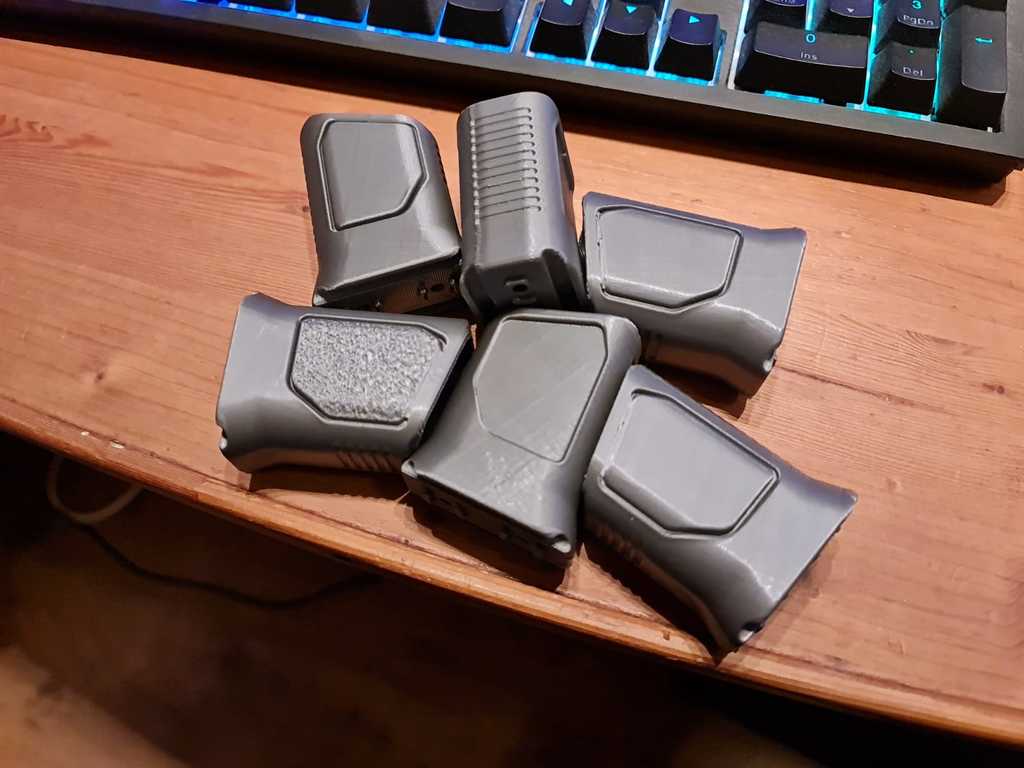

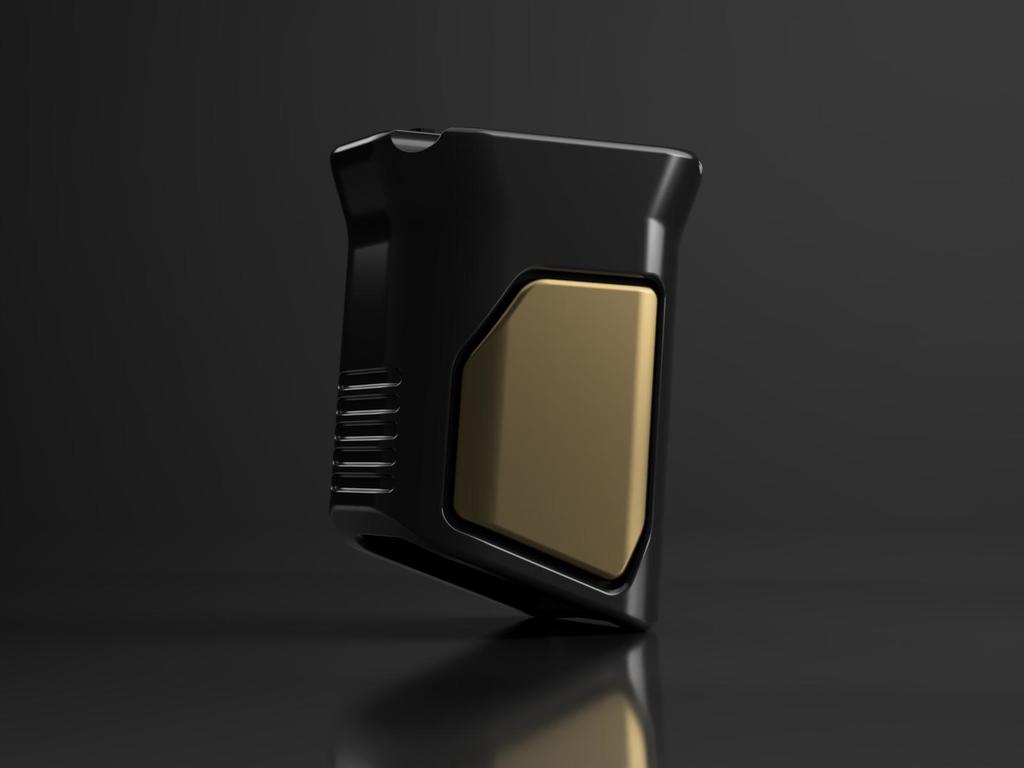

Cái này được làm bằng Fusion 360, tôi không rành Fusion lắm nên timeline nó hơi lộn xộn nhưng tôi học hỏi được nhiều thứ trong lúc làm. Như các bạn thấy trong hình, tôi đã in khá nhiều bản mẫu cho đến khi nó hoàn hảo. Tôi sẽ đính kèm file .STEP cho những ai muốn làm bản chỉnh sửa.

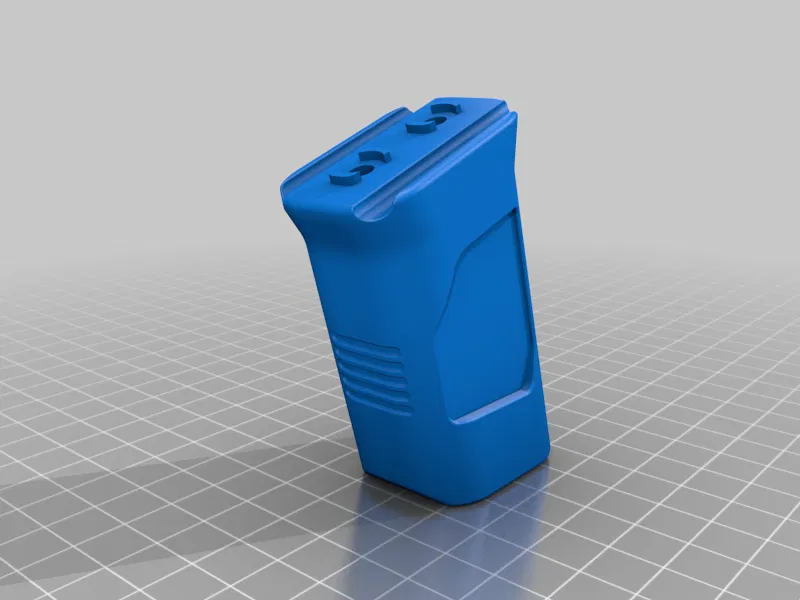

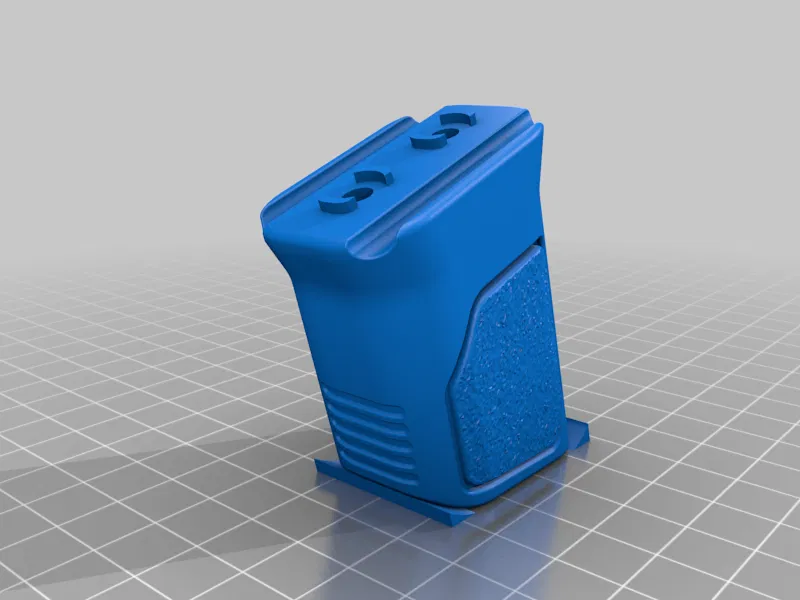

Các file đi kèm bao gồm tay cầm, các tấm ốp và cho những ai không muốn in riêng thì cũng có tay cầm kèm ốp. Khi in riêng tay cầm và ốp, bạn có thể phối hợp nhiều màu sắc tùy thích.

Tôi rất mong được thấy thành quả của các bạn

- Tất cả các file đã được xoay đúng chiều in. -

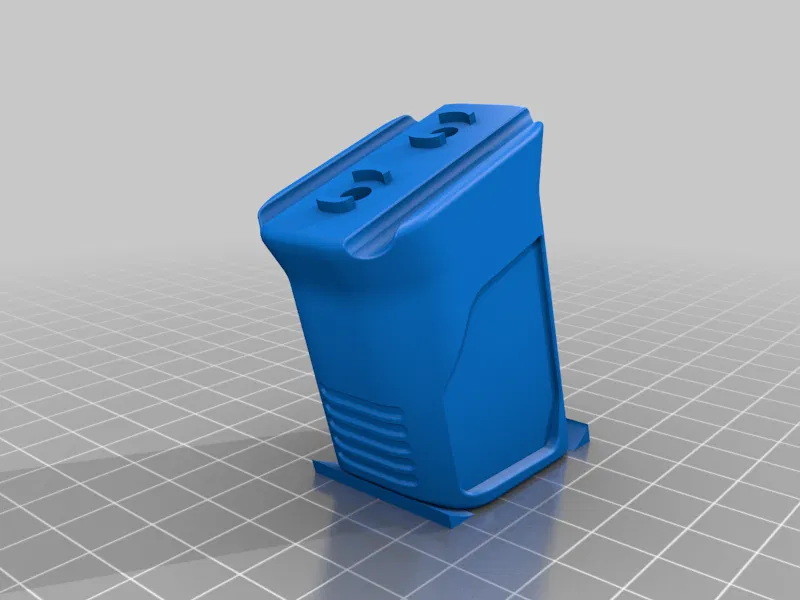

- Hỗ trợ (Support) đã được tích hợp sẵn nên hãy tắt trong slicer. -

- Raft là cần thiết cho các tấm ốp và được khuyến khích cho tay cầm. -

(bản gốc: https://www.strikeindustries.com/si-ar-cmag.html).

Nếu bạn đang sử dụng phần cứng OEM Magpul, hãy xem bản chỉnh sửa của ColdWarPatriot.

Cài đặt in

Máy in:

Artillery Sidewinder X1

Rafts:

Có

Supports:

Không

Độ phân giải:

0.2

Infill:

33% Tam giác, 3 lớp tường/chu vi

Nhựa in (Filament):

Colorfabb PLA Economy

Xám, Đen, Đồng

Ghi chú:

33% Infill (Tam giác) và 3 lớp tường/chu vi thực sự rất chắc chắn nên đó là những gì tôi đang sử dụng.

Sử dụng raft cho các tấm ốp là gần như bắt buộc, tôi cũng dùng raft cho tay cầm nhưng nếu bạn muốn, bạn có thể in tay cầm mà không cần raft.

Sau khi in

Gắn ốp

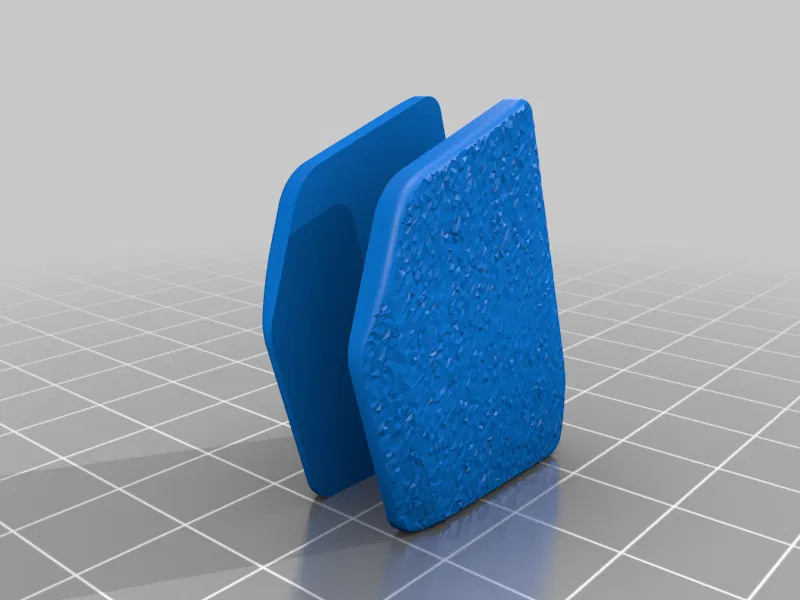

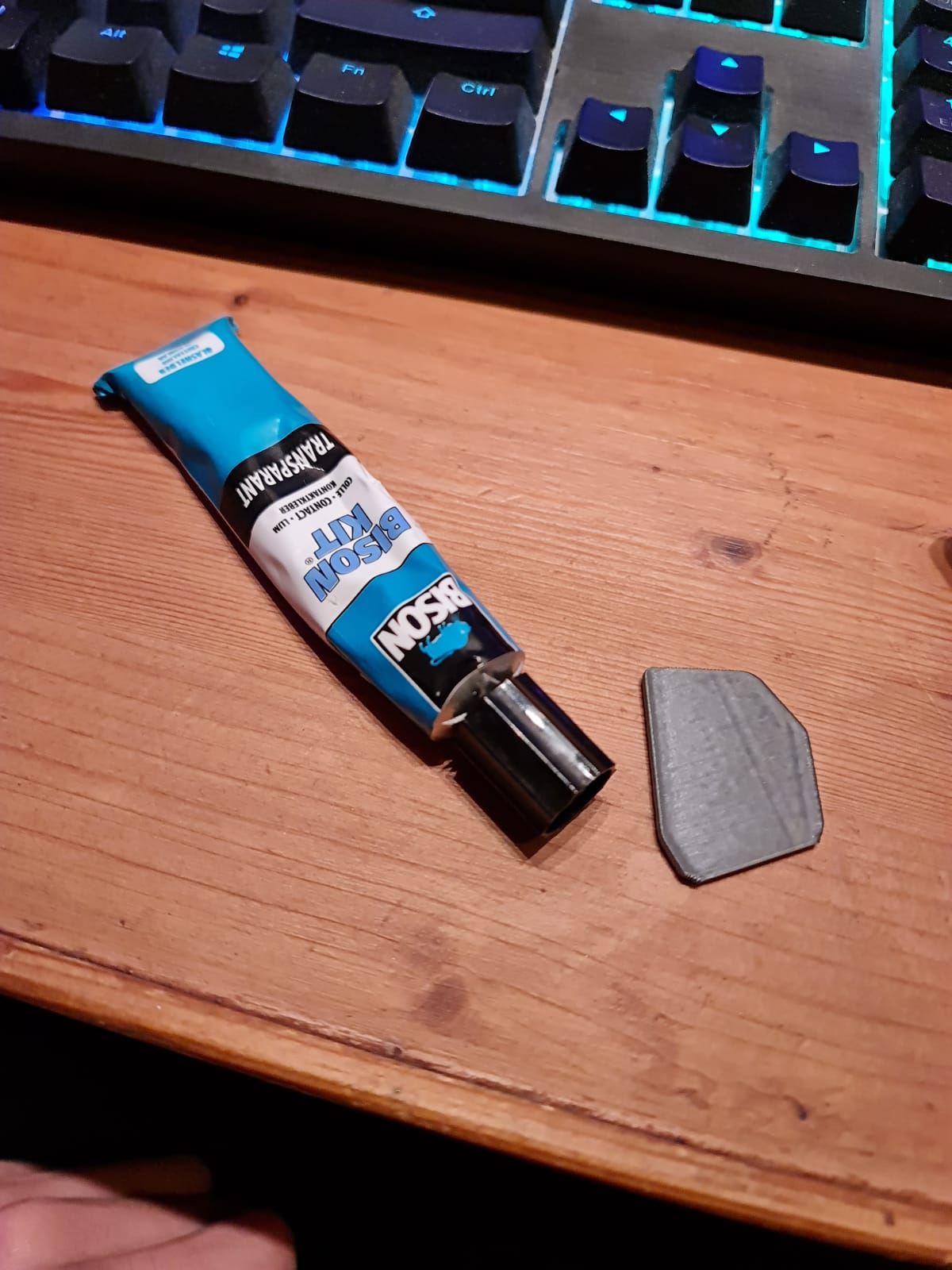

Để gắn các tấm ốp vào tay cầm, bạn có thể dùng keo siêu dính, nhỏ keo vào mặt sau của tấm ốp rồi ấn nó vào tay cầm trong khi căn chỉnh.

Chà nhám

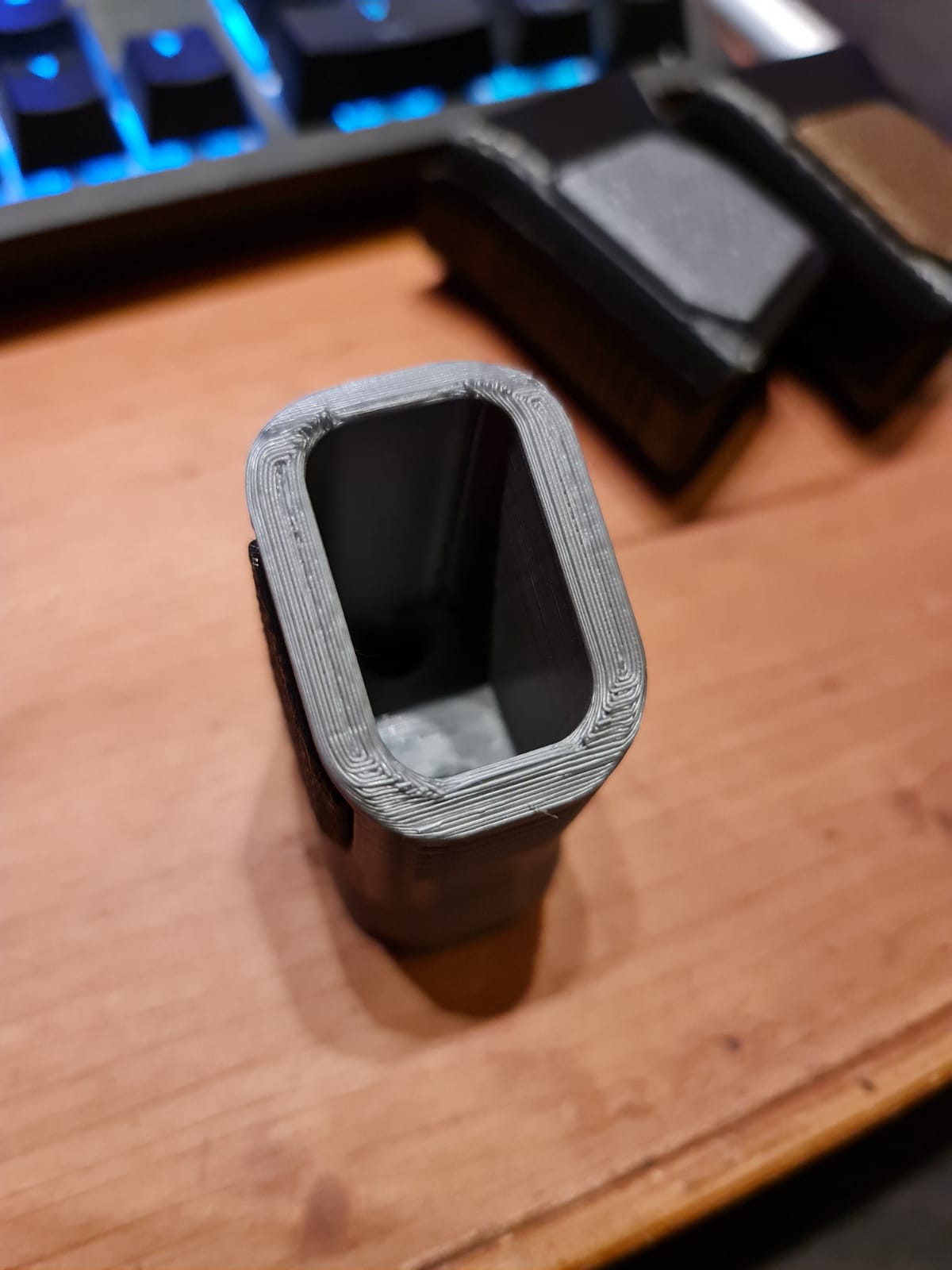

Sau khi in xong, bạn có thể chà nhám phần đáy cho mịn nếu muốn, tôi thường để nguyên vì bạn ít khi nhìn hoặc chạm vào phần dưới của tay cầm.

Trường hợp sử dụng

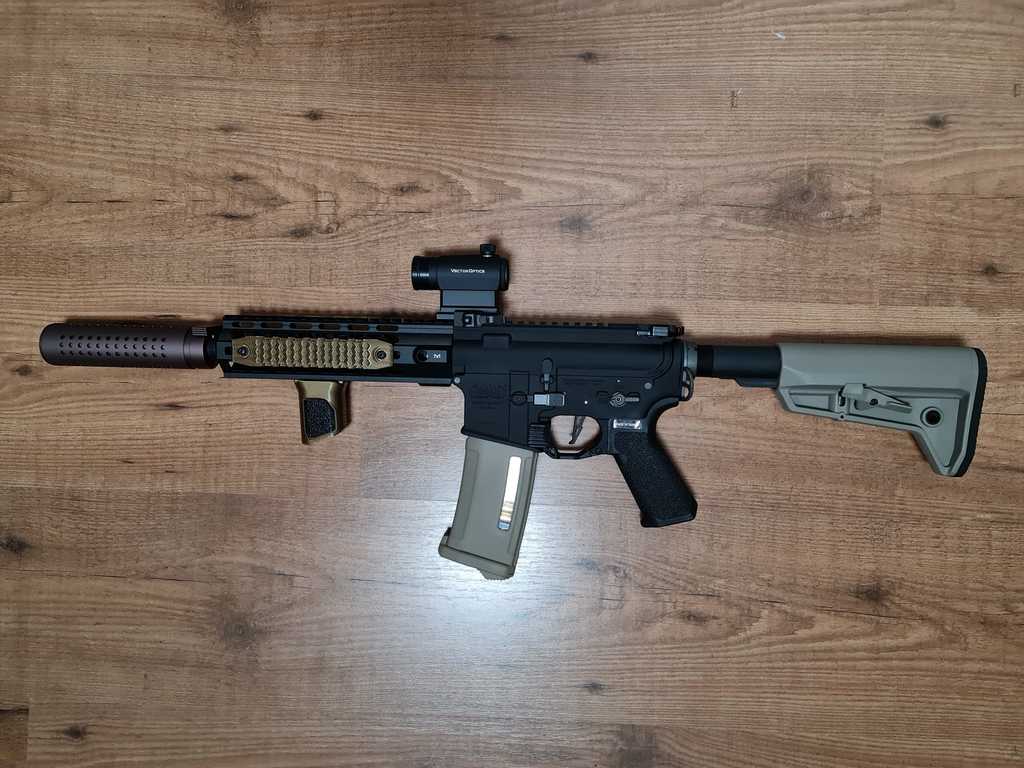

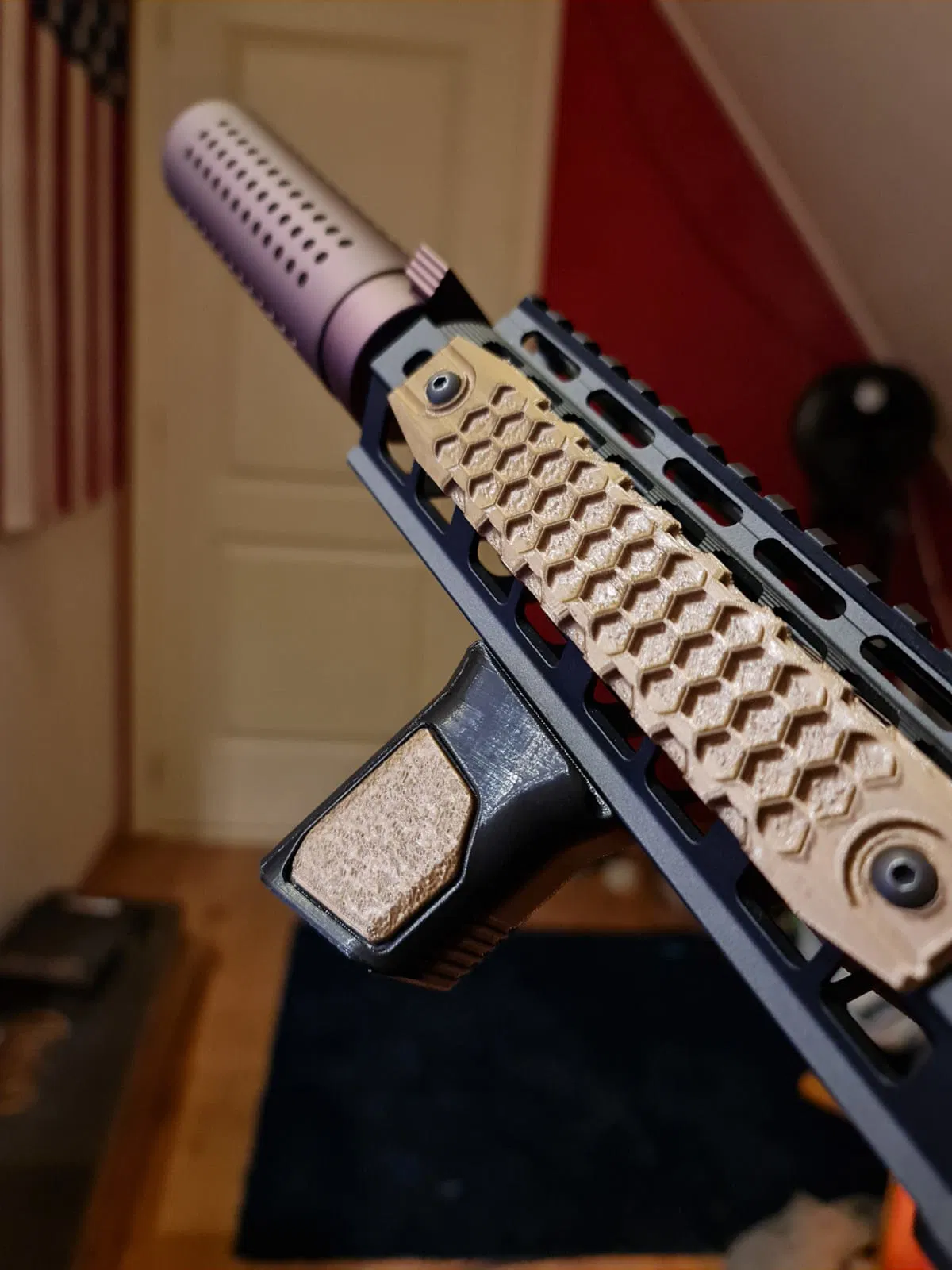

Cá nhân tôi dùng tay cầm này cho súng airsoft của mình, nhưng tôi cho rằng bạn cũng có thể dùng cho súng thật vì nó khá chắc chắn.
