Dụng Cụ Cắt Lỗ Bóp Vỏ Đạn Shotgun (Parametric 12ga, 20ga, 28ga)

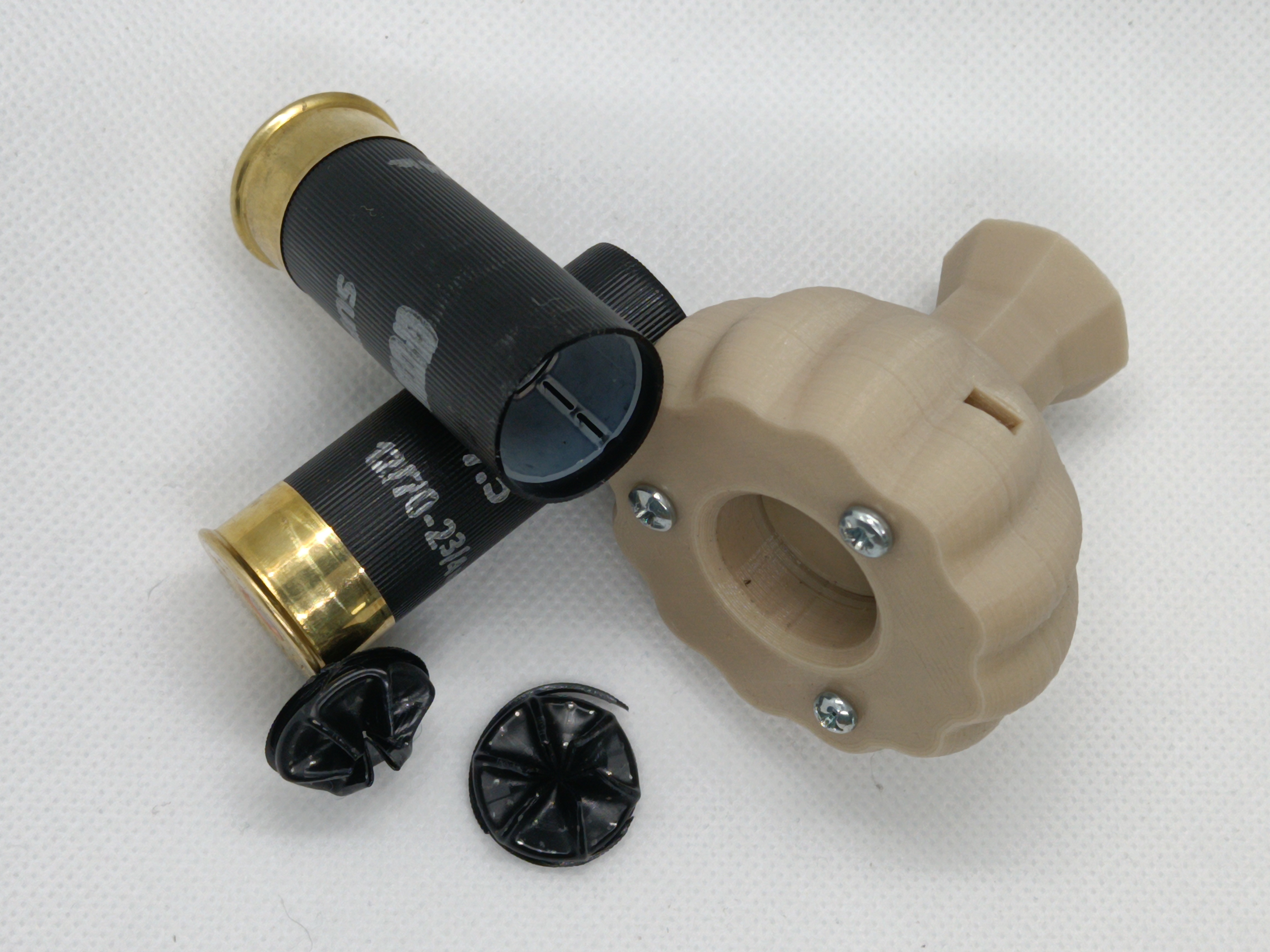

Đây là một thiết bị giúp cắt gọn phần đầu bóp của vỏ đạn shotgun 12 gauge đã nạp. Có mẫu riêng cho cỡ 20 gauge và 28 gauge. Mục đích chính là để nạp lại đạn shotgun với viên đạn chì phù hợp, ví dụ như loại của Lee, có thể nhét vừa vào cup đựng hạt chì.

Các bộ phận

Ngoài các bộ phận in 3D, bạn sẽ cần:

• 3 ốc M3, dài từ 16 đến 20mm
• 3 đai ốc M3, lý tưởng là loại tự khóa
• 1 lưỡi dao rọc giấy 9mm (3/8") bẻ gãy còn 20mm (4 đoạn)

In & Lắp ráp

In mẫu theo cỡ đạn đã chọn với độ đặc ruột (infill) ít nhất 25%. PLA đủ sức đảm nhận việc này. Chúng nên được in mà không cần hỗ trợ hay brim, mặc dù có thể có cảnh báo. Đảm bảo pít-tông di chuyển lỏng trong phần trên và lắp một đai ốc vào mỗi lỗ ở bên hông, cái này sẽ cần tua vít hoặc kìm mũi nhọn. Dùng que dò (mũi khoan 2mm là tốt) để đảm bảo mỗi đai ốc nằm chính giữa lỗ tương ứng ở đế.

Lưu ý: Các đai ốc cần được lắp sao cho mặt phẳng của chúng song song với các cạnh của lỗ. Đừng bị lừa bởi độ cong của bề mặt có vân! Thử bằng ốc để đảm bảo ốc bắt đúng vào đai ốc.

Đặt đoạn lưỡi dao vào lỗ ở đế, cạnh sắc vào lỗ trung tâm, và ghép lại bằng phần trên. Có thể hữu ích nếu dùng một mẩu băng dính nhỏ hoặc keo để lưỡi dao không bị trượt trong quá trình lắp.

Lần lượt, vặn ốc M3 qua các lỗ ở đế vào các đai ốc giữ. Có thể bạn sẽ cần siết lại sau lần sử dụng đầu tiên.

Sử dụng

Đeo găng tay dày, đẩy vỏ đạn shotgun vào lỗ ở đế hết cỡ. Chưa cần đẩy pít-tông.

Tiếp tục đẩy mạnh và xoay vỏ đạn shotgun 3-4 lần, luôn theo cùng một chiều. Có thể cần kéo nhẹ để hoàn tất việc cắt bỏ phần đầu vỏ.

Khi vỏ đạn tách ra, giữ thiết bị trên một cái tô và rút vỏ đạn shotgun ra. Hạt chì sẽ đổ vào tô (và đôi khi rơi ra bàn). Đập vào pít-tông nhô lên ở trên, và phần đầu bóp của vỏ đạn sẽ bị đẩy ra. Rửa sạch và lặp lại.

Tại sao?

Tôi dùng cái này cho môn Cowboy Action shooting (còn gọi là CAS hay SASS) vì hai lý do: Tôi có thể giảm lượng hạt chì để giảm độ giật, và vỏ đạn shotgun ngắn hơn (khi được bóp lại) sẽ ra khỏi súng nhanh hơn - súng shotgun kiểu cao bồi không có bộ phận đẩy tự động.

Tôi cũng đã dùng cái này để làm cho đạn shotgun bị lỗi trở nên vô hại, và để cắt ngắn vỏ đạn shotgun 2 ¾" cho phù hợp với súng shotgun kiểu Anh cũ cỡ 2 ½".

Lưu ý:

Model OpenSCAD có tính tham số, và tôi đã cung cấp đường kính gợi ý cho vỏ đạn cỡ 12, 20 và 28 gauge, mặc dù bạn có thể tự tạo cỡ khác để phù hợp. Bạn có thể muốn phóng to đường kính lỗ ốc để vừa với ốc 1/8" (và kích thước đai ốc) nếu không kiếm được ốc metric. Nếu bạn cần cái này mà không làm được, hãy bình luận bên dưới và tôi sẽ tải lên các mẫu cho hệ inch.

Như với mọi hoạt động nạp đạn, luôn tuân theo dữ liệu nạp đạn của nhà sản xuất và nếu có thể hãy tìm lời khuyên từ những người bắn súng có kinh nghiệm. Đeo khẩu trang khi xử lý hạt chì, và rửa tay sau đó.
