Đèn sàn LED góc nhà

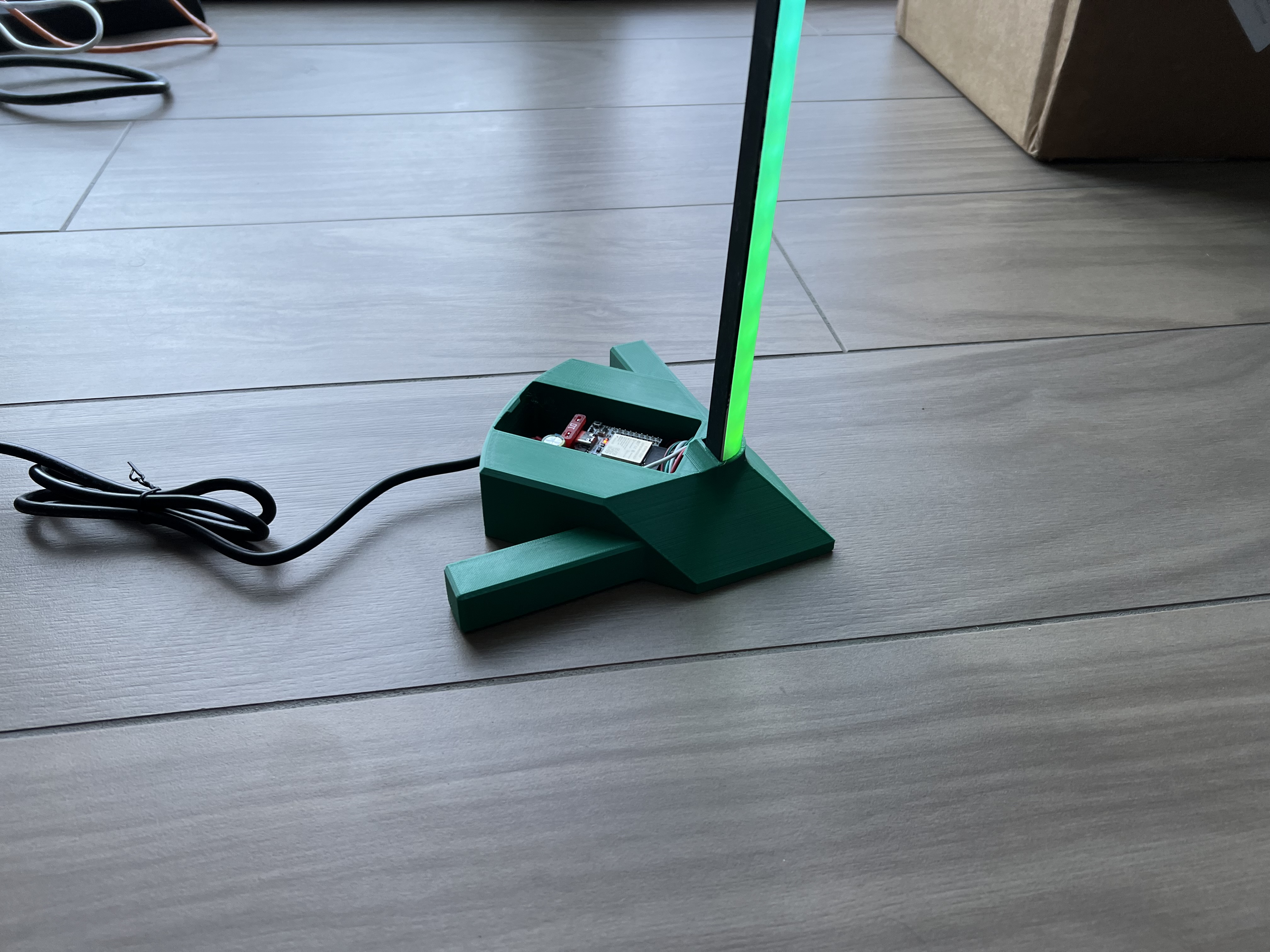

Đây là một đèn sàn cho góc phòng sử dụng neopixel, các kênh led 16x16mm góc 45 độ và WLED. Phần đế có chỗ để gắn bộ điều khiển dig uno.

Chỉ dẫn in ấn

• Tôi khuyên bạn nên in phần đế bằng PETG hoặc ABS/ASA, và sử dụng độ điền đầy (infill) từ 50% trở lên để nó nặng hơn, giúp đèn ổn định hơn. Tôi nhận thấy rằng nó có thể hoạt động với 10% nhưng đèn không rất ổn định. Độ điền đầy yêu cầu sẽ phụ thuộc vào chiều cao bạn làm đèn.

Danh sách vật tư (BOM)

• Bộ điều khiển LED Dig Uno
• Dải LED Neopixel (Tôi khuyên dùng sk6812 vì có kênh màu trắng riêng)
• Nguồn điện DC (Rất có thể là 5V, chỉ cần đảm bảo kiểm tra điện áp và yêu cầu dòng điện cho dải LED của bạn)
• 2x M3x6 SHCS
• Kênh LED 16x16mm

Chỉ dẫn lắp ráp

1. Dán dải LED vào kênh.
2. Lắp kênh LED vào đế và luồn dây qua lỗ ở dưới cùng đến khoang chứa bộ điều khiển.
3. Luồn dây từ nguồn điện qua lỗ ở mặt trước của khoang chứa bộ điều khiển.

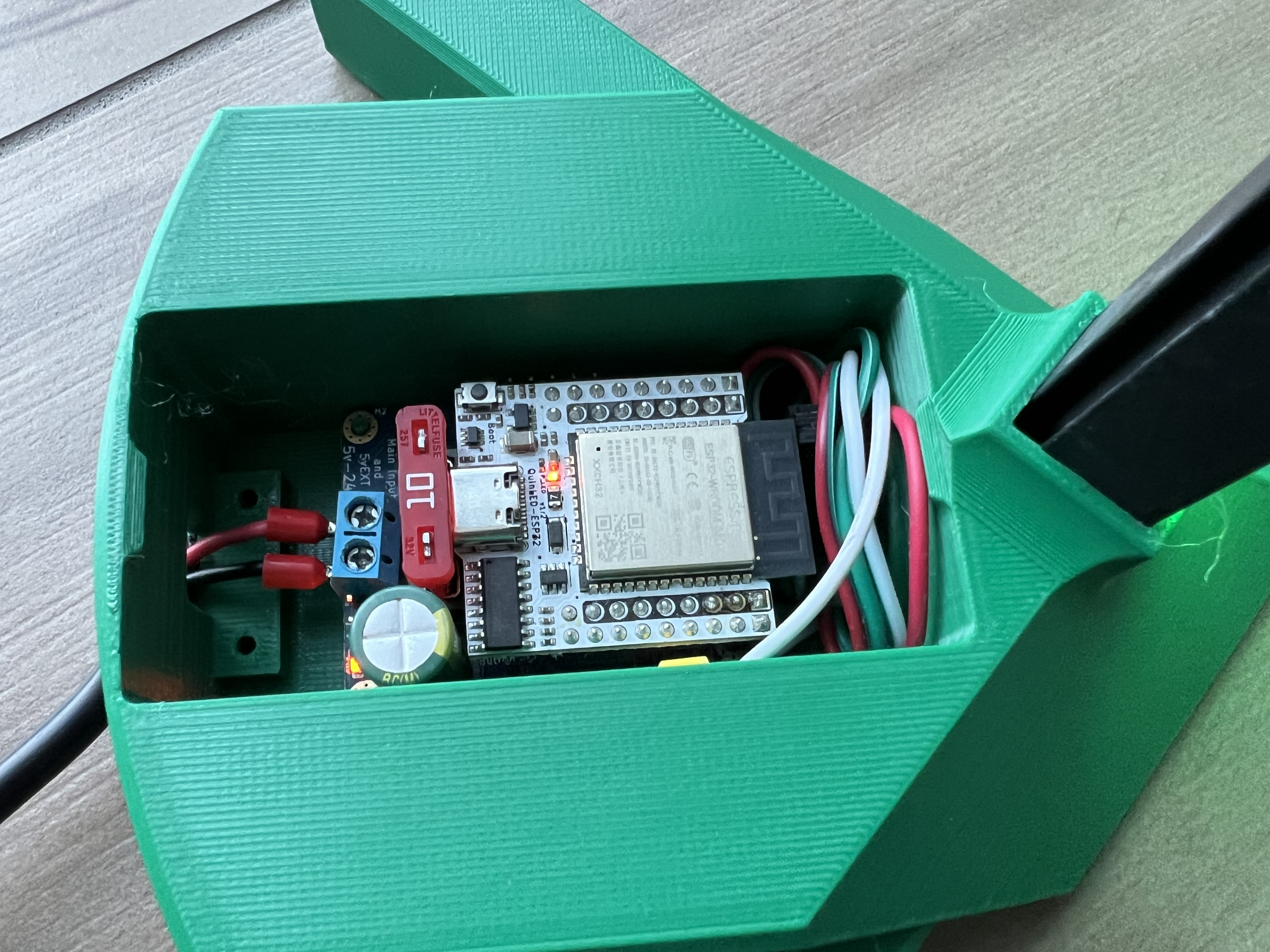

4. Kết nối dây từ dải LED và nguồn điện với dig uno.
5. Vặn kẹp cáp vào dây từ nguồn điện.
6. Đậy nắp lên trên bộ điều khiển (phần nắp hơi chật khi tôi in nó).
