Vỏ xLCD MK4 - Mỏng gọn cho Hộp Prusa Nguyên bản

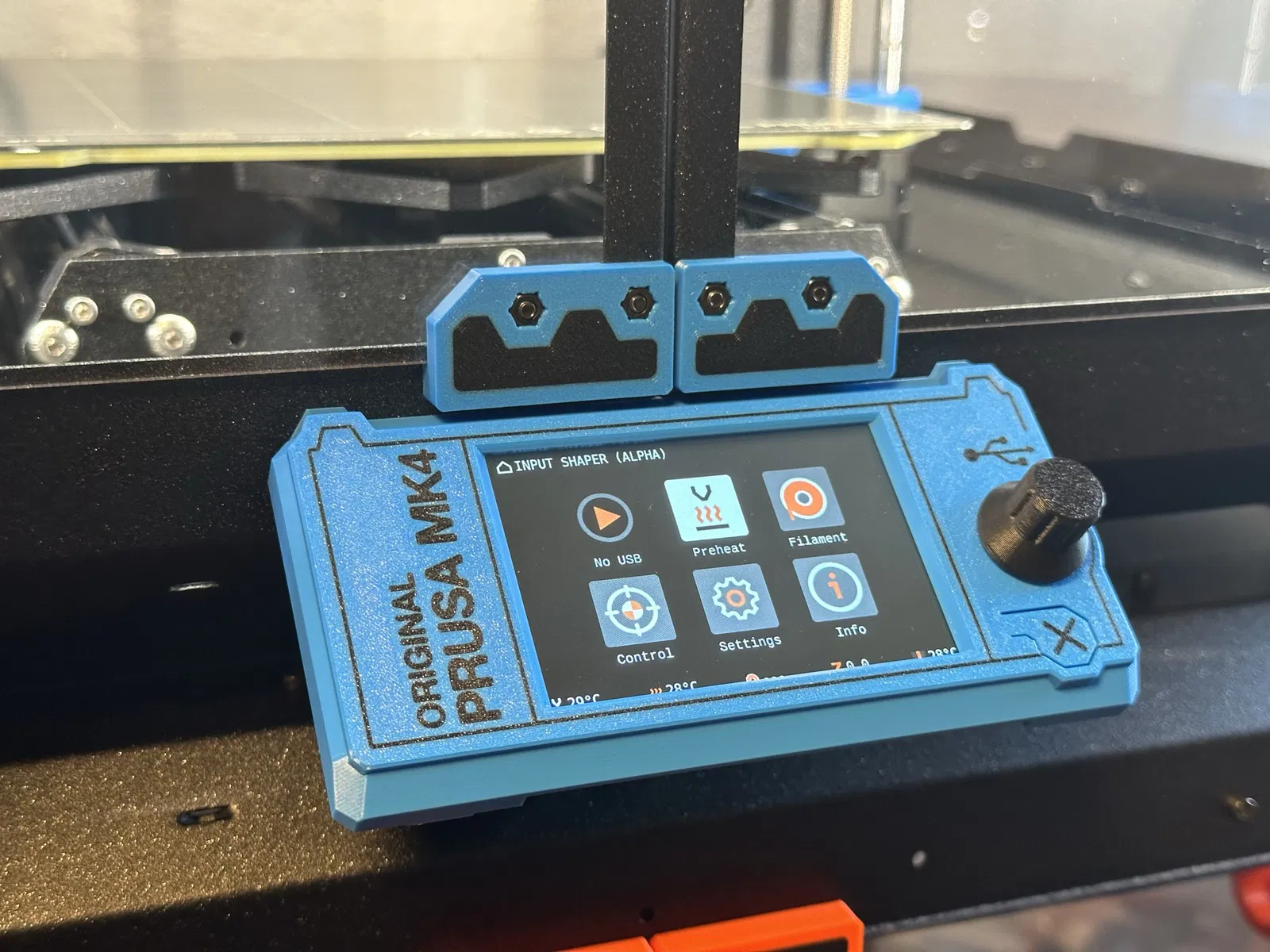

Cái vỏ LCD và các giá đỡ tiêu chuẩn dành cho MK4 và Original Prusa Enclosure hơi chìa ra xa hơn mức cần thiết, nên tôi đã thiết kế phiên bản thay thế này. Không cần giá đỡ với thiết kế này, vỏ chỉ cần gắn trực tiếp vào hộp.

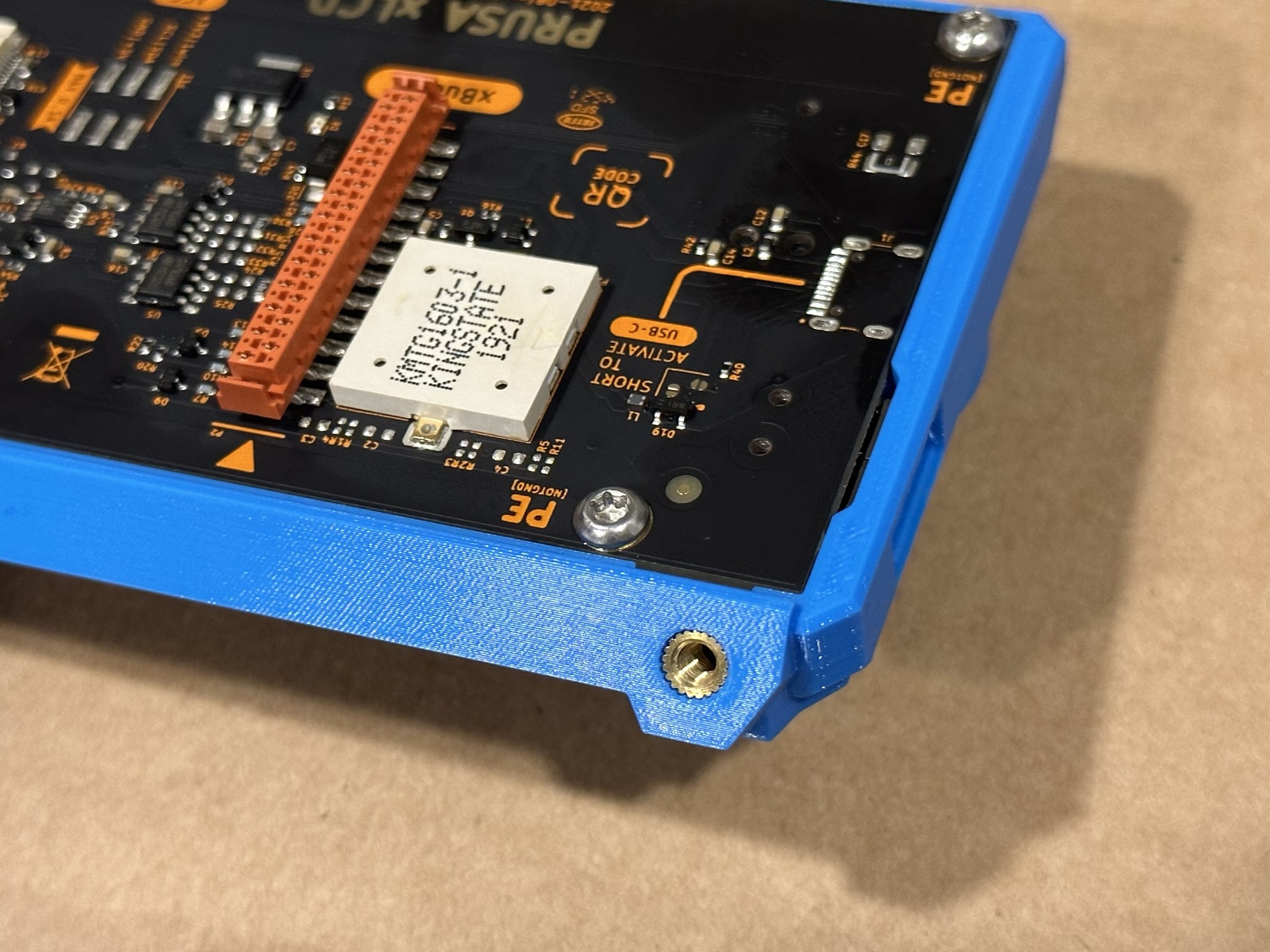

Bạn sẽ cần lắp hai ốc chìm M3. Tôi đã dùng loại ốc dài 6mm, nhưng loại ngắn hơn cũng có thể dùng được.

Thật không may là hiện tại tôi chỉ hoàn thành thiết kế "R2" thôi. Thiết kế này sẽ không vừa nếu bạn có bo mạch phiên bản mới hơn hoạt động với "R3".

Tôi cũng đã sửa đổi và tinh chỉnh một vài chi tiết khác. Đây là tất cả các lợi ích:

1. Tổng thể diện tích của hộp nhỏ hơn một chút.
2. Vì ít có đòn bẩy hơn, màn hình cảm thấy cứng cáp hơn nhiều khi bạn nhấn núm xoay.

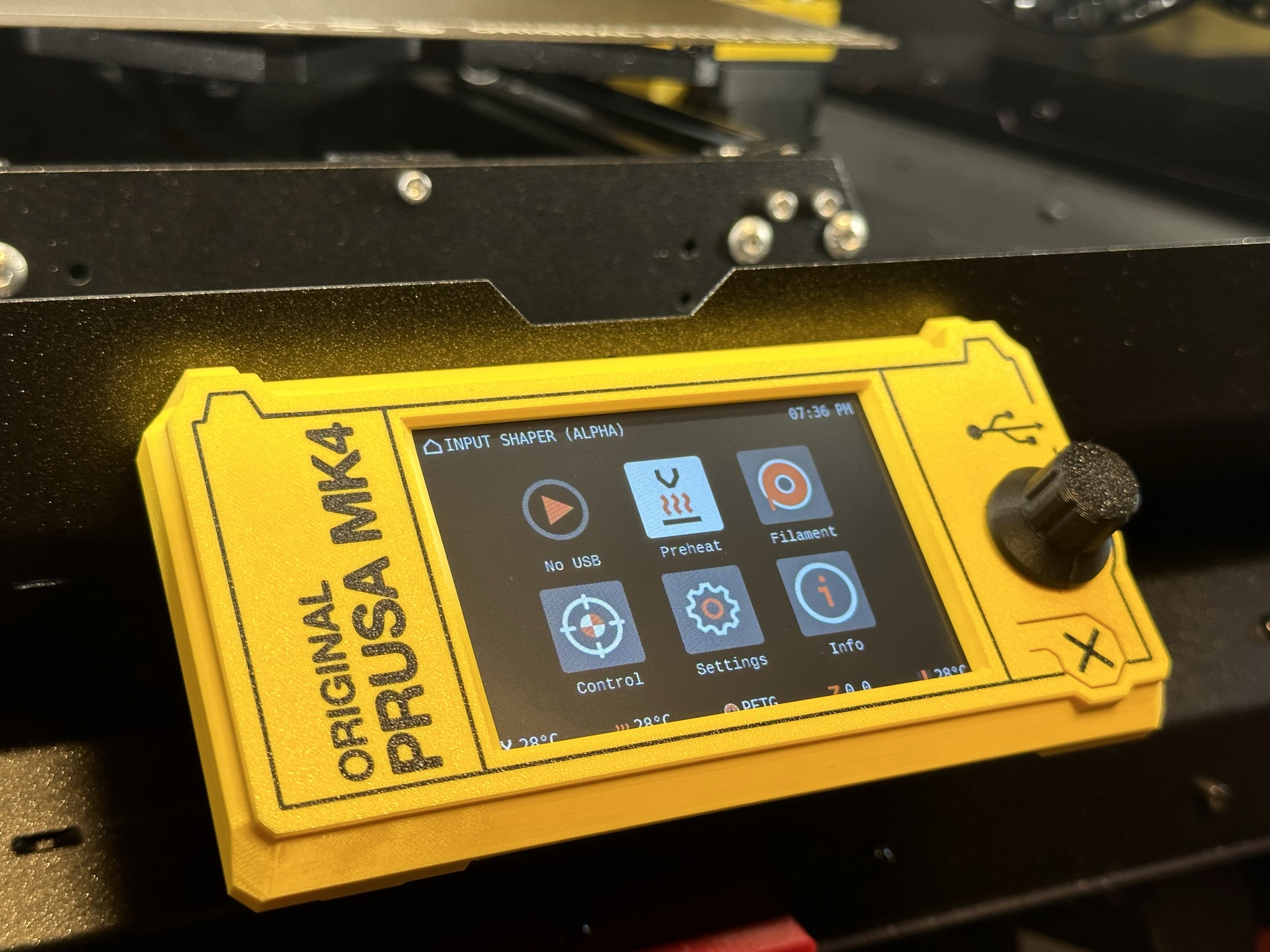

3. Thêm các đường mỏng lên mặt để tăng tính thẩm mỹ.
4. Cắt nút reset xuống 0.4mm để khó nhấn nhầm hơn.

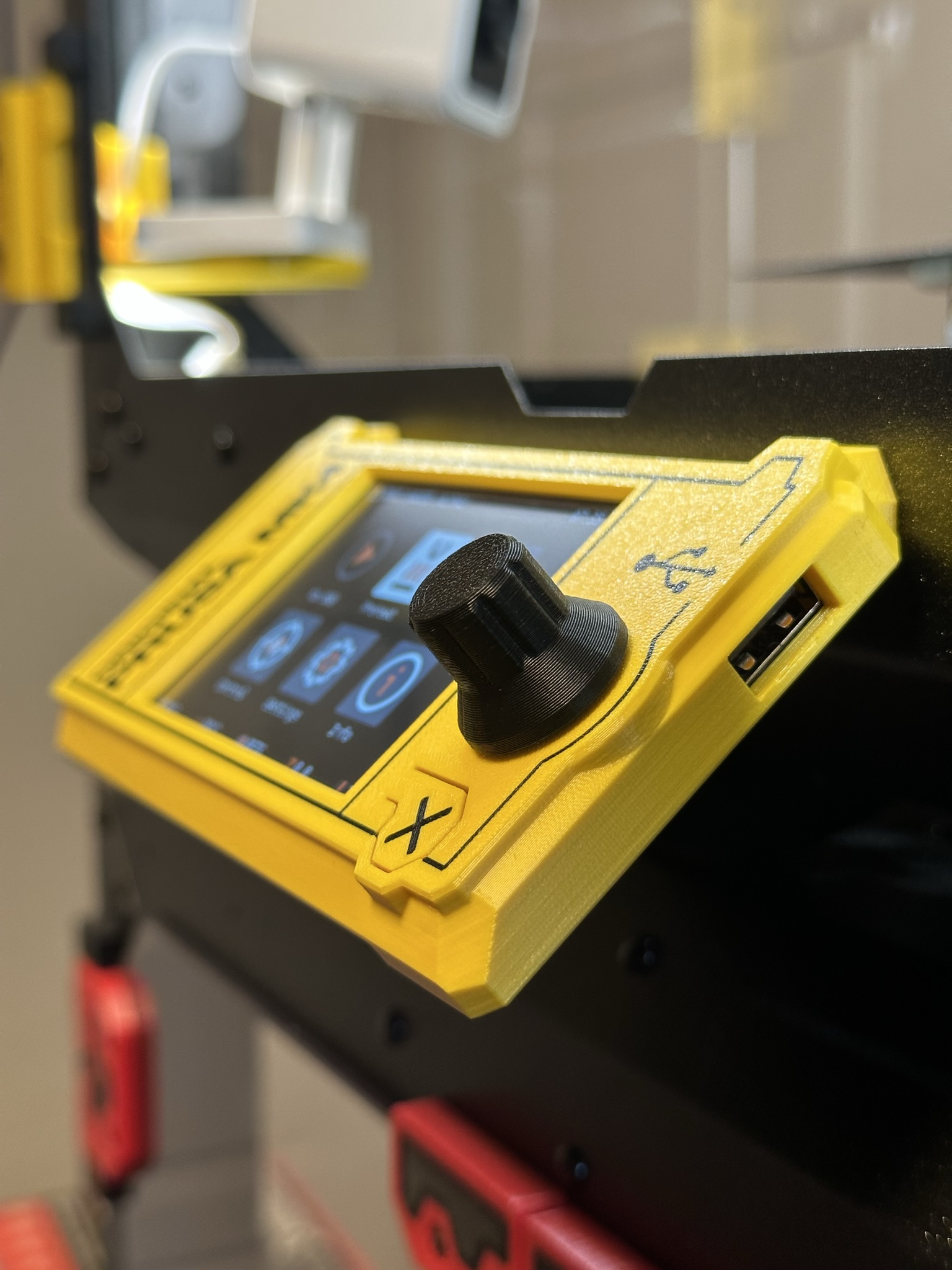

5. Cắt khe cắm USB cao hơn 0.2mm.
6. Thêm phần nhô ra ở phía trước, giúp in sạch sẽ hơn (tôi gặp khó khăn với mặt nghiêng chạy thẳng xuống mâm in).

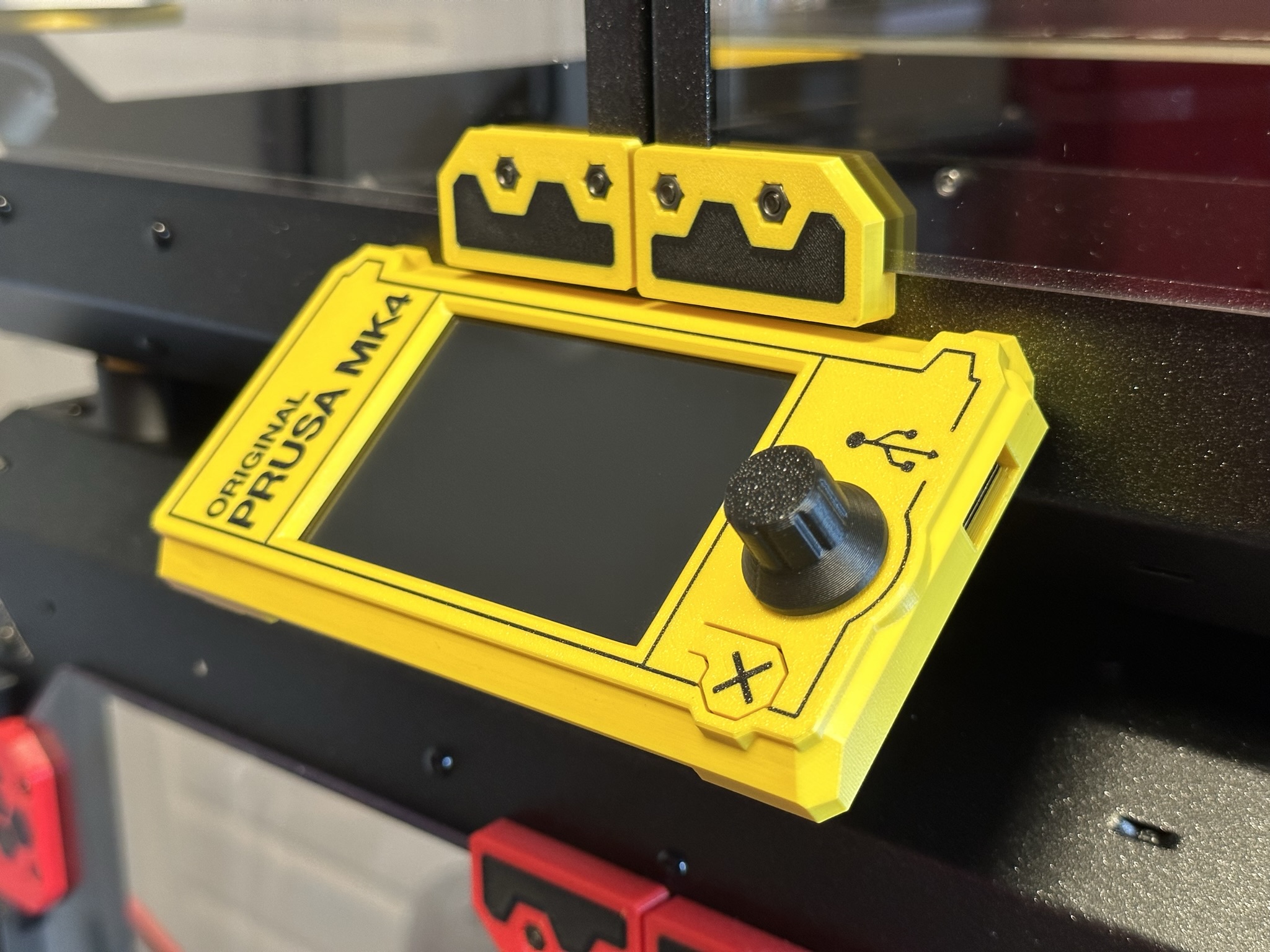

Nếu bạn không muốn in nhiều màu, chỉ cần in phần chính. Tôi cũng đã đính kèm phiên bản trống không có logo hoặc chữ. Nếu bạn in nhiều màu, tôi khuyên bạn nên in màu đen trước để có kết quả sạch nhất. Nó sẽ in tốt với đầu phun 0.4mm, nhưng tôi đã in bằng đầu phun 0.25mm để chữ sắc nét hơn.
