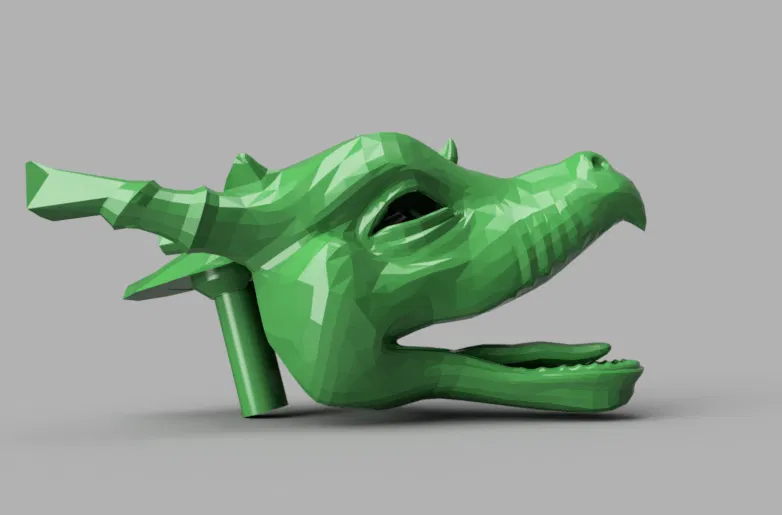

[THỬ NGHIỆM] Đầu Rồng Khổng Lồ Có Tay Cầm

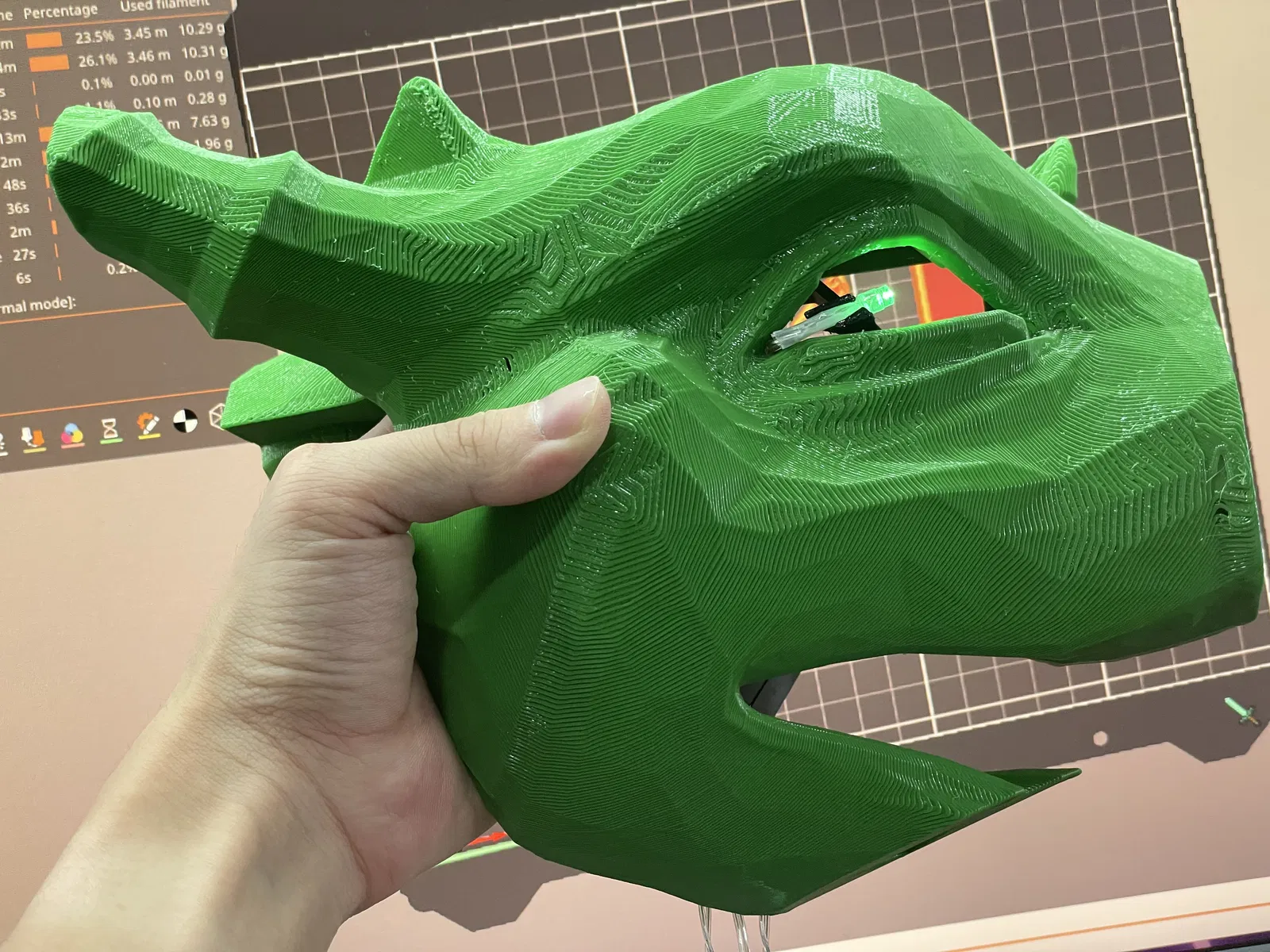

Đang in rồi, xíu nữa có hình thực tế nha.

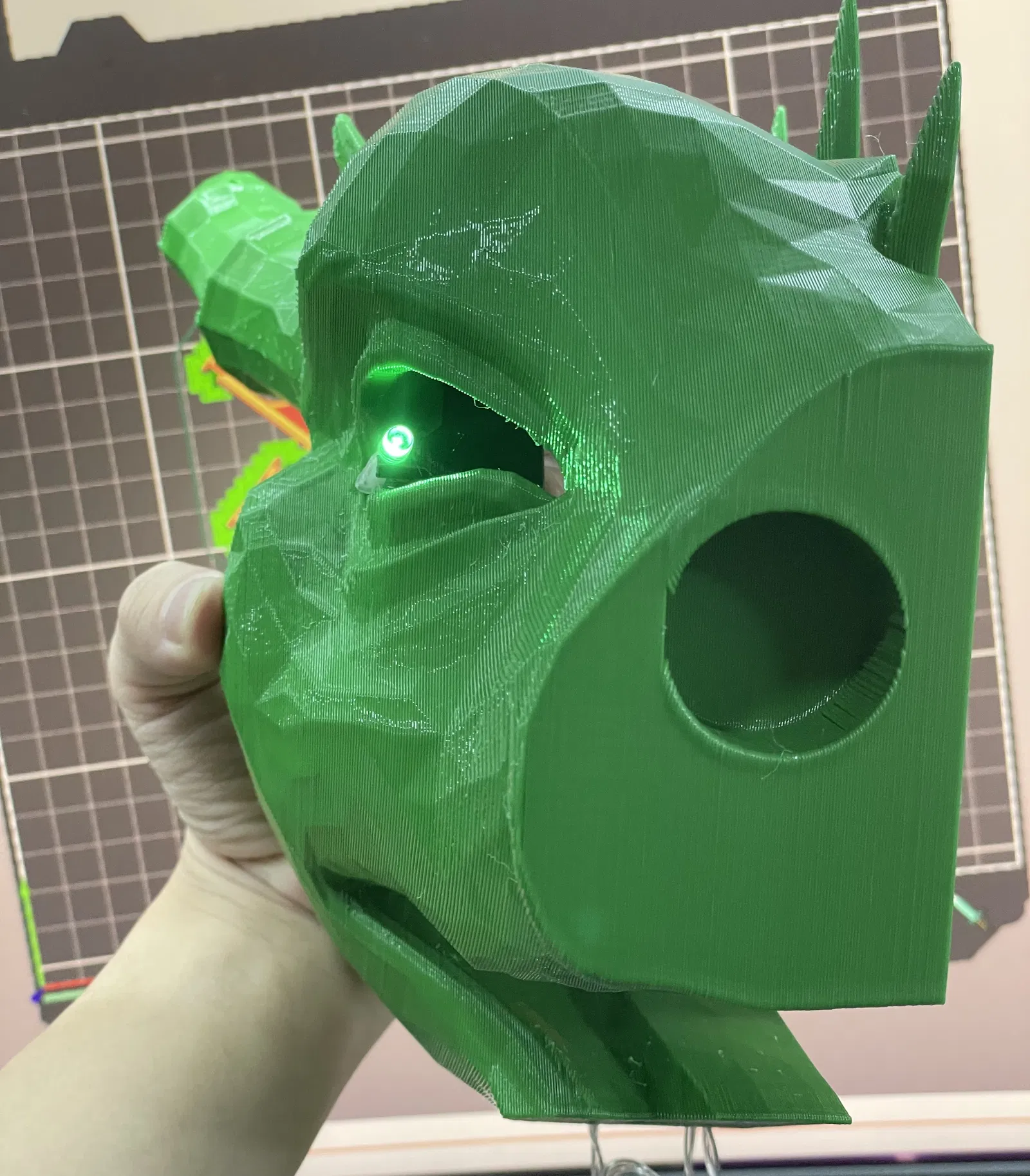

Mấy cái khe giữ đèn là để gắn đèn Giáng Sinh vô làm mắt rồng đó.

You need velcro pad to secure the LEDs and battery box if you want to use the chrismas lights for the eyes

You need 4x M6x50 screws to secure the jaw to the head

Đúng là hơi lố, nhưng mà tui cũng không nghĩ ra cách nào hay hơn nữa.

Cứ tự nhiên xem cái file f3d cực kỳ phức tạp nha.

Hướng dẫn lắp ráp Đầu Rồng 3D

Vật liệu cần có

Bộ phận in 3D (Phần Đầu chính)

• 1x Đầu chính trái
• 1x Đầu chính phải
• 1x Miệng
• 1x Mũi
• 1x Sừng trái
• 1x Sừng phải
• 1x Tay cầm phía sau
• 1x Khớp nối vuông siêu to
• 1x Khớp nối vuông to
• 1x Khớp nối vuông vừa
• 1x Khớp nối vuông hơi nhỏ
• 3x Khớp nối vuông siêu nhỏ
• 2x Khớp nối tròn
• 2x Khớp nối lục giác vừa
• 2x Khớp nối lục giác nhỏ
• 2x Khớp nối tam giác

Bộ phận in 3D (Hệ thống đèn)

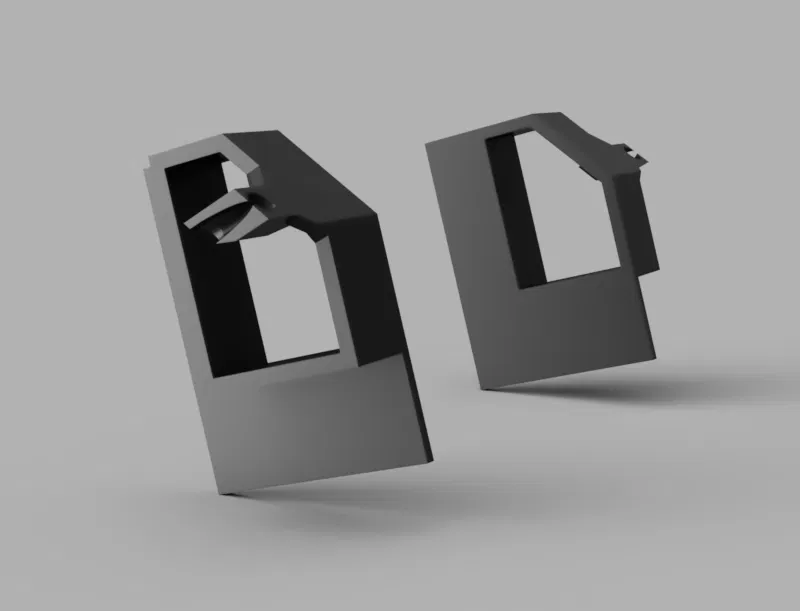

• 1x Đế giữ đèn trái
• 1x Đế giữ đèn phải
• 1x Hộp đựng dây đèn (Dùng dây rút siết lại)

Khác

• 1x Đèn Giáng Sinh Daiso
• 1x Vợt Decathlon Overgrip
• 4x ốc M6x50

Để lắp ráp

• Keo 2 thành phần
• Keo siêu tốc
• Miếng dán velcro cắt được (Cỡ A5 là đủ xài rồi)

Dụng cụ

• Cọ vẽ cũ
• Que kem
• Giấy nhám (Nếu lỡ làm sai)
• Kềm (Nếu lỡ làm sai)
• Báo

Lắp ráp

Lưu ý! Tất cả các khớp nối đều được mã hóa theo hình dạng và kích thước, nên nếu khớp nối vừa vặn (khít), thì đúng là nó được thiết kế cho chỗ đó. Lời khuyên này chỉ áp dụng cho các khớp nối của Đầu Rồng 3D.

Phần đầu chính

1. Trải báo ra, chuẩn bị các bộ phận đầu chính và tất cả các khớp nối vuông.
2. Pha keo 2 thành phần (cho một lượng bằng nhau ra một chỗ và trộn bằng que kem).
3. Dùng cọ vẽ, quét một lớp keo lên các bộ phận in 3D theo thứ tự sau:
   1. Quét bên trong các lỗ khớp nối trước một mặt.
   2. Gắn khớp nối tương ứng vào lỗ đã quét keo.
   3. Quét bên trong các lỗ khớp nối ở mặt còn lại.
   4. Quét bề mặt phẳng của mặt còn lại.
   5. Úp hai mặt lại với nhau, và giữ áp lực trong thời gian ghi trên hướng dẫn sử dụng keo.

Phần Mũi

1. Chuẩn bị lại keo nếu bị hết hoặc khô (có thể cân nhắc bỏ phần keo thừa, ngay cả khi chưa khô hẳn, để có thời gian quét keo lên bề mặt trước khi keo đông cứng).
2. Lặp lại bước (3) ở trên để nối mũi vào phần đầu chính.

Lặp lại các bước trên cho Tay cầm phía sau, Miệng và Sừng, theo thứ tự đó.

Hệ thống đèn

Lưu ý! Chỉ thực hiện việc này sau khi keo đã khô hoàn toàn, nếu không bạn có thể bị dính keo lên tay và/hoặc làm yếu cấu trúc.

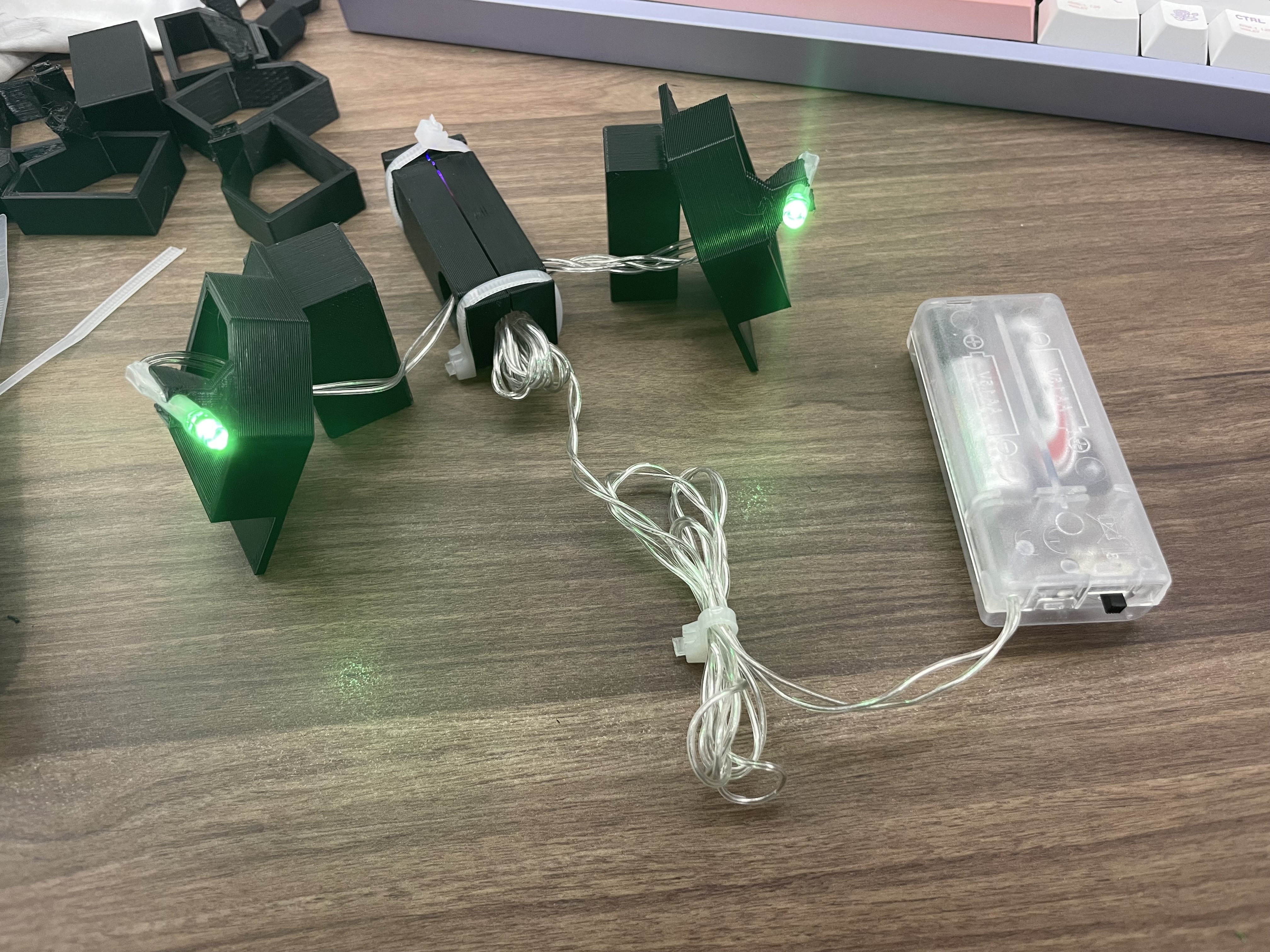

Hệ thống đèn có 3 phần chính - Đèn xanh lá (trái và phải), dây đèn (bao gồm các bóng LED còn lại), và hộp pin.

Gắn đèn xanh lá vào đế giữ đèn

1. Luồn một bóng đèn qua khung, từ mặt có tấm phẳng sang mặt còn lại (mặt có kẹp).
2. Luồn dây đèn qua khe kẹp, sau đó kéo bóng đèn qua để kẹp giữ nó (bạn có thể cần xoay nhẹ bóng đèn do nó không đều, đừng cố ép).

Lưu ý! Cố gắng kẹp trực tiếp bóng đèn gần như chắc chắn sẽ làm gãy kẹp. Đừng làm vậy.

Gắn hệ thống đèn vào Đầu Rồng

1. Căn chỉnh các cạnh phẳng của đế giữ đèn với hốc mắt. Cả 3 cạnh tường 90 độ phải tiếp xúc, sau đó dán đế giữ bằng miếng dán velcro trên tấm phẳng.
2. Gắn hộp pin vào phần sâu nhất của không gian bên trong bằng velcro, căn chỉnh các cạnh 90 độ với đầu rồng. Hướng không quan trọng, nhưng hãy đảm bảo công tắc bật/tắt trên hộp pin vẫn dễ tiếp cận khi gắn vào.
3. Lặp lại bước (1) cho phía bên kia.
4. Gắn hộp đựng dây đèn vào miếng dán velcro, phía trước hộp pin.
5. Nếu thấy dây cáp lỏng lẻo, hãy dùng băng keo dán chúng vào tường hoặc hộp pin.

Hỏi & Đáp

Q: Hộp pin làm đầu rồng bị nặng quá! Có cách nào gỡ ra không? A: Có! Toàn bộ hệ thống đèn được gắn bằng velcro, nên có thể dễ dàng tháo ra và thay đổi.

Q: Tôi ghét màu xanh lá, có thể đổi màu mắt không? A: Có! Có các bóng LED màu đỏ, vàng và xanh dương trong dây đèn. Cắt dây rút hộp, tháo băng keo quấn dây, chọn màu mắt bạn thích và luồn qua các lỗ tròn của hộp, rồi đóng hộp bằng dây rút. Sau đó, lặp lại các bước lắp ráp hệ thống đèn với bóng LED mới.

Q: Đầu rồng in 3D trông có vẻ bền, tôi có thể thả rơi nó không? A: KHÔNG! Các bộ phận của đầu rồng gần như rỗng, chỉ có 10% độ đặc ruột và 2 lớp vỏ ngoài để giảm trọng lượng. Điều này có nghĩa là bất kỳ va chạm mạnh nào cũng có khả năng làm biến dạng bản in. Ngoài ra, các mối nối bằng keo vốn dĩ không bền, và bạn có thể phải lắp ráp lại đầu rồng.

Q: Tôi lỡ làm rơi và giờ một bộ phận bị vỡ. Đầu rồng của tôi có tiêu rồi không? A: Không. Bạn có thể tìm thấy các tệp cho tất cả các bộ phận in 3D tại https://youtu.be/dQw4w9WgXcQ, cùng với các loại sợi in và cài đặt đã sử dụng. Bạn sẽ cần dùng tua vít để cạy bộ phận bị vỡ ra, in lại và dán lại.

Q: Wow! Tôi vừa xem file nguồn mô hình của bạn, và kỹ thuật mô hình của bạn tệ quá! A: Tôi đồng ý.
