Cục chặn vô lăng (bi-a số 8) / koule na volant

Tác giả jawarmaniak_1352181

Lượt tải
88
Lượt thích
12
Lượt coi
851

File 4 24,2 MB

  • plug_1_1767120472.stlSTL · 1,1 MB
  • plug_2_1767120473.stlSTL · 456,4 KB
  • clamp_1767120474.stlSTL · 11,3 MB
  • ball_1767120476.stlSTL · 11,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

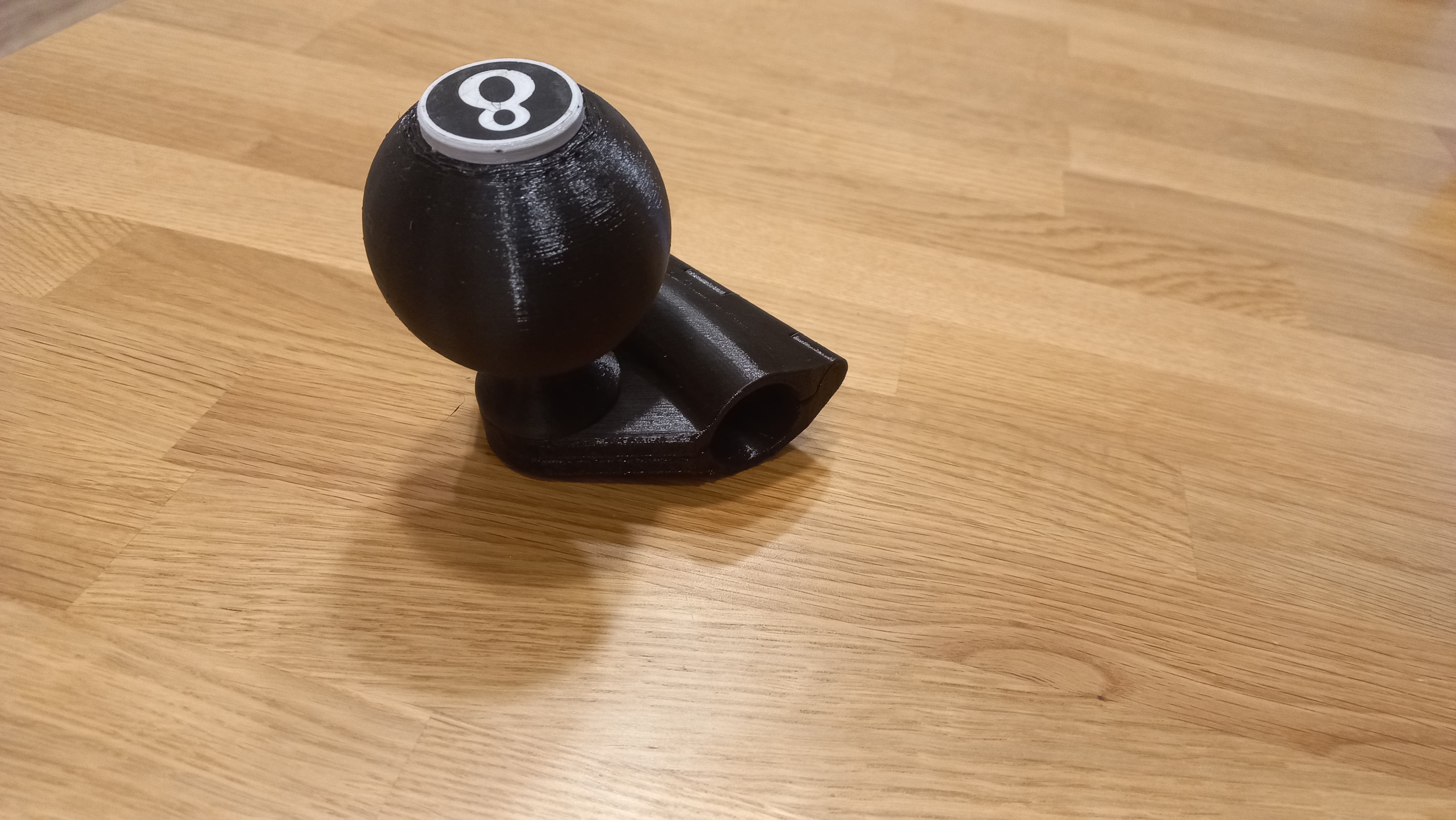

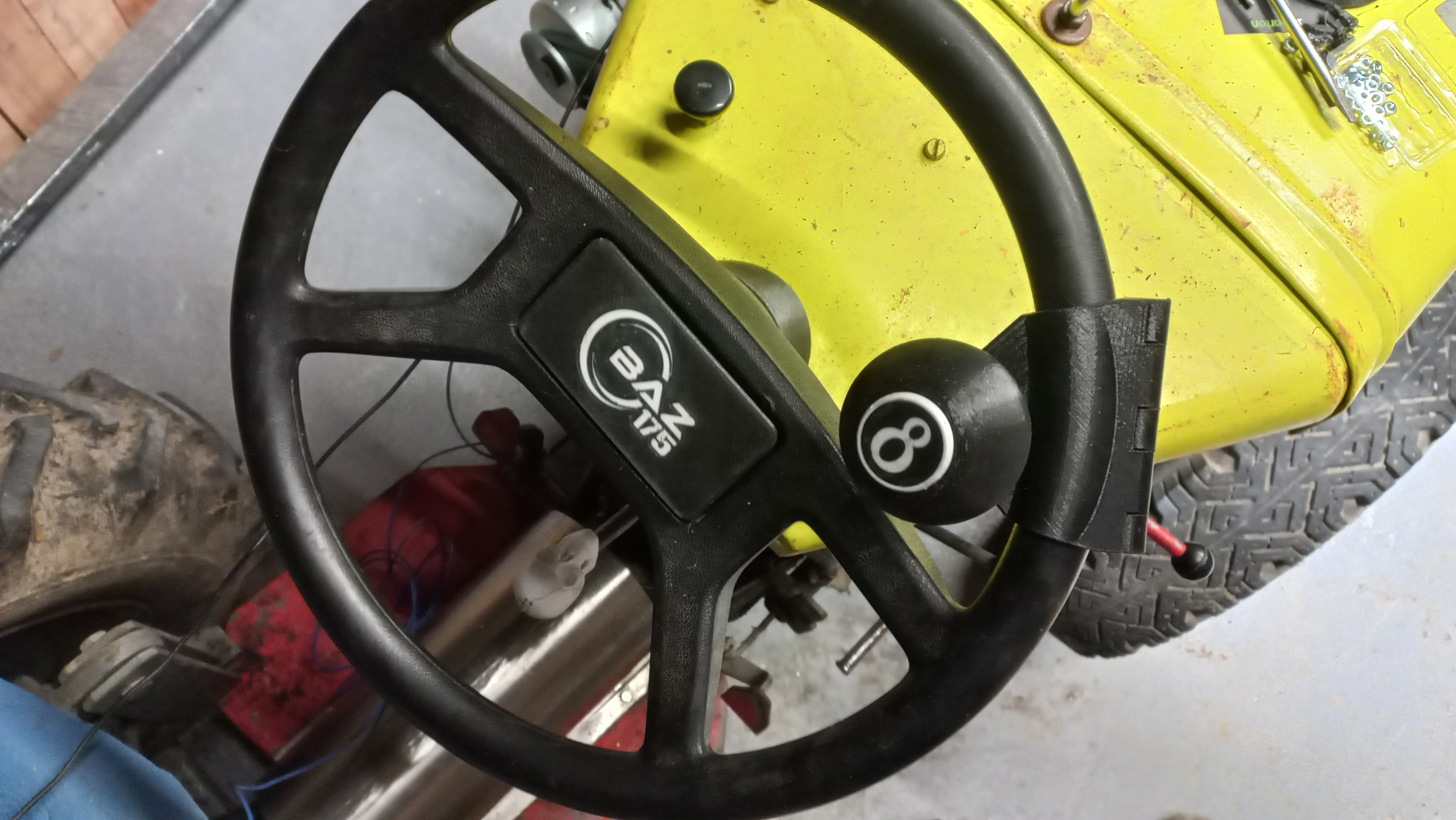

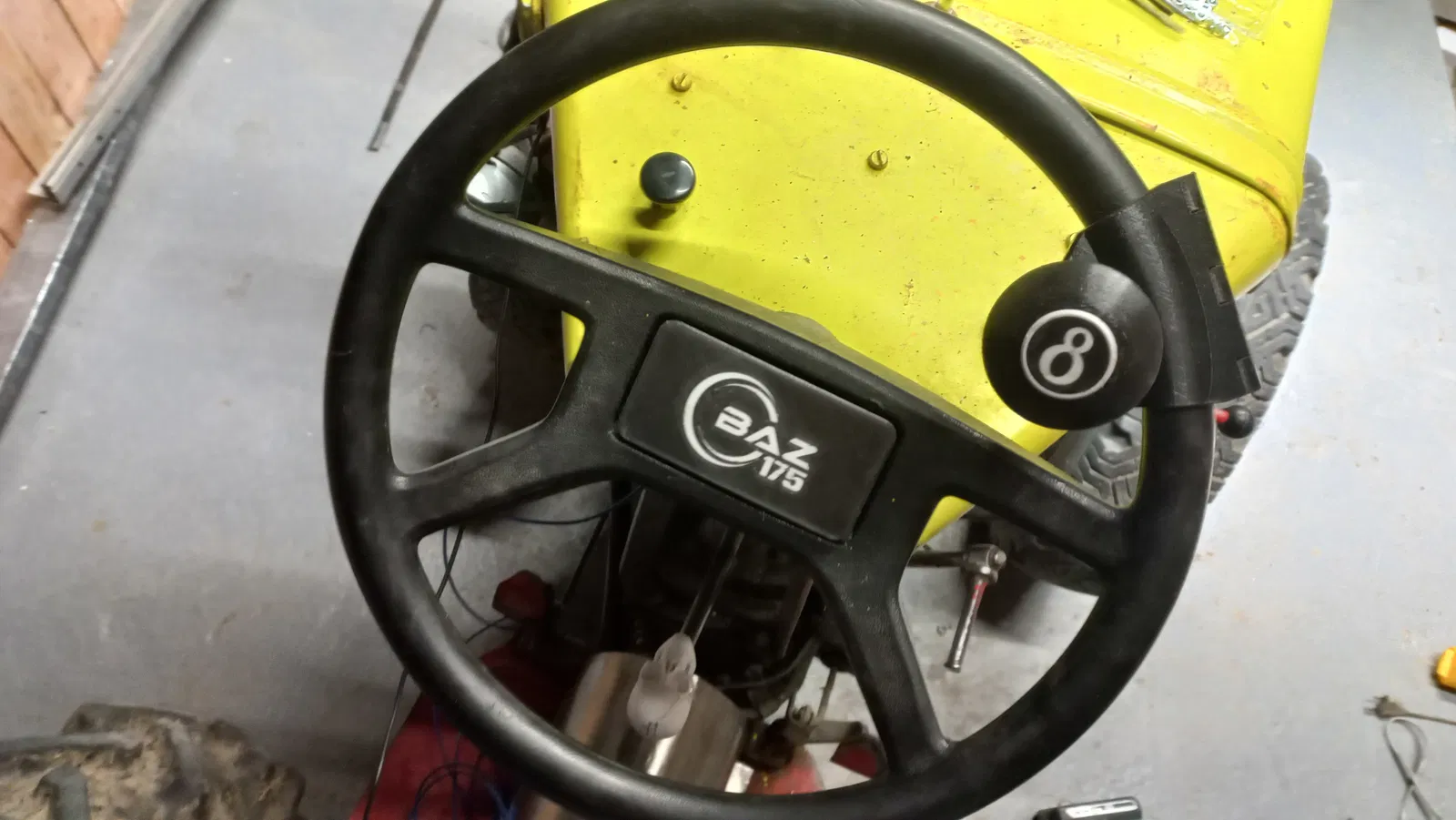

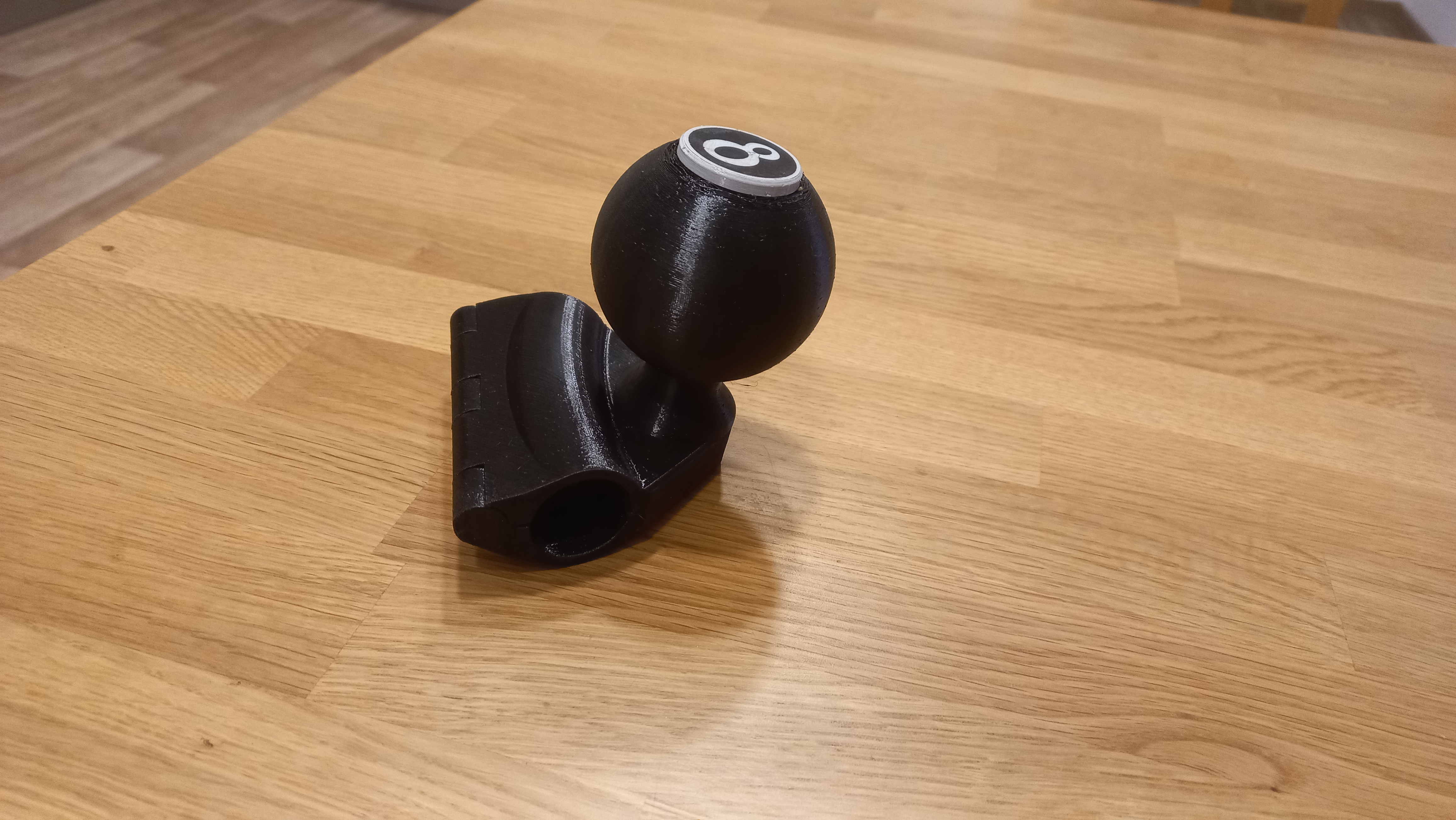

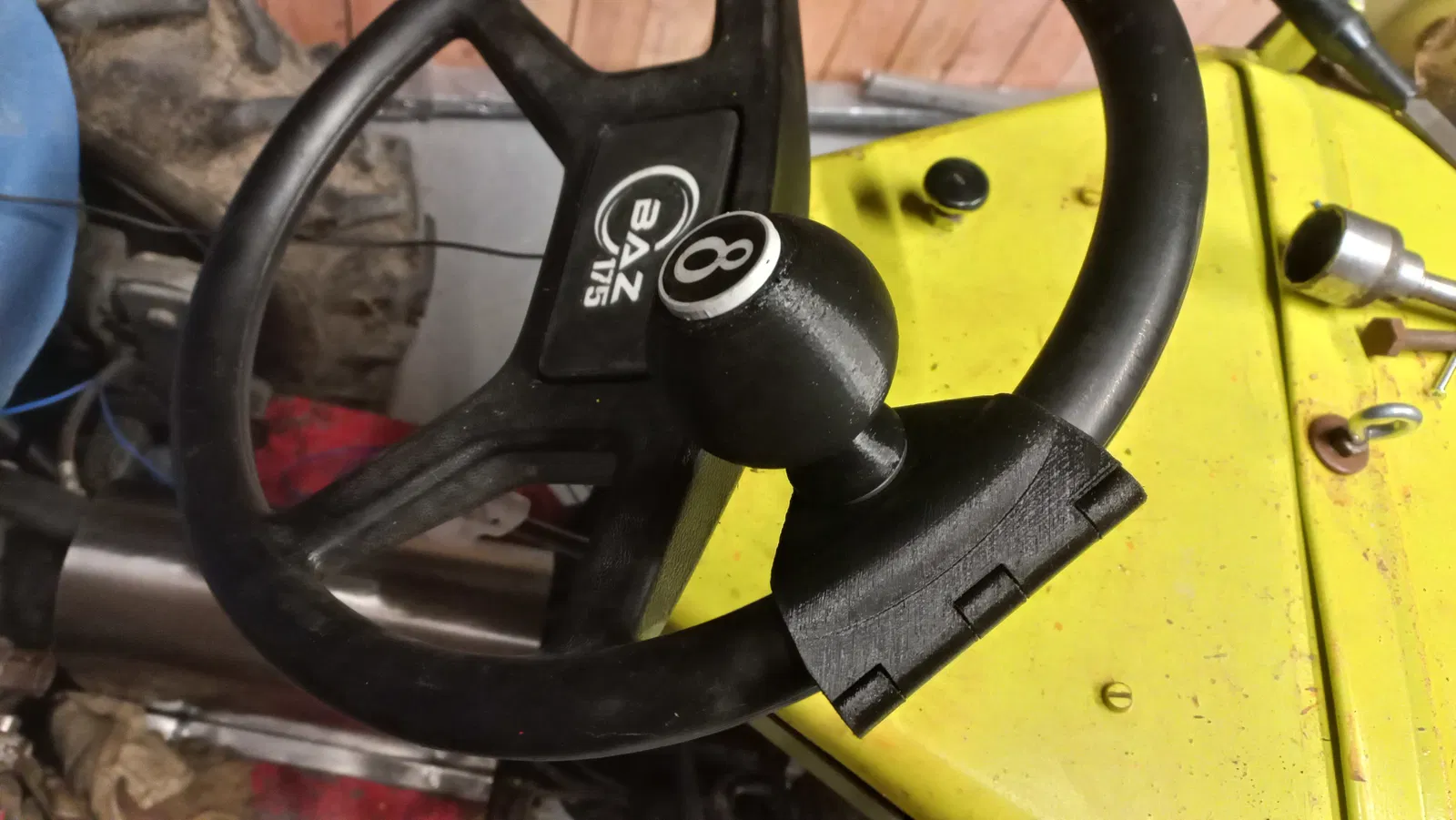

Cục chặn vô lăng này được thiết kế cho vô lăng có đường kính ngoài 365mm và đường kính cắt 25mm.

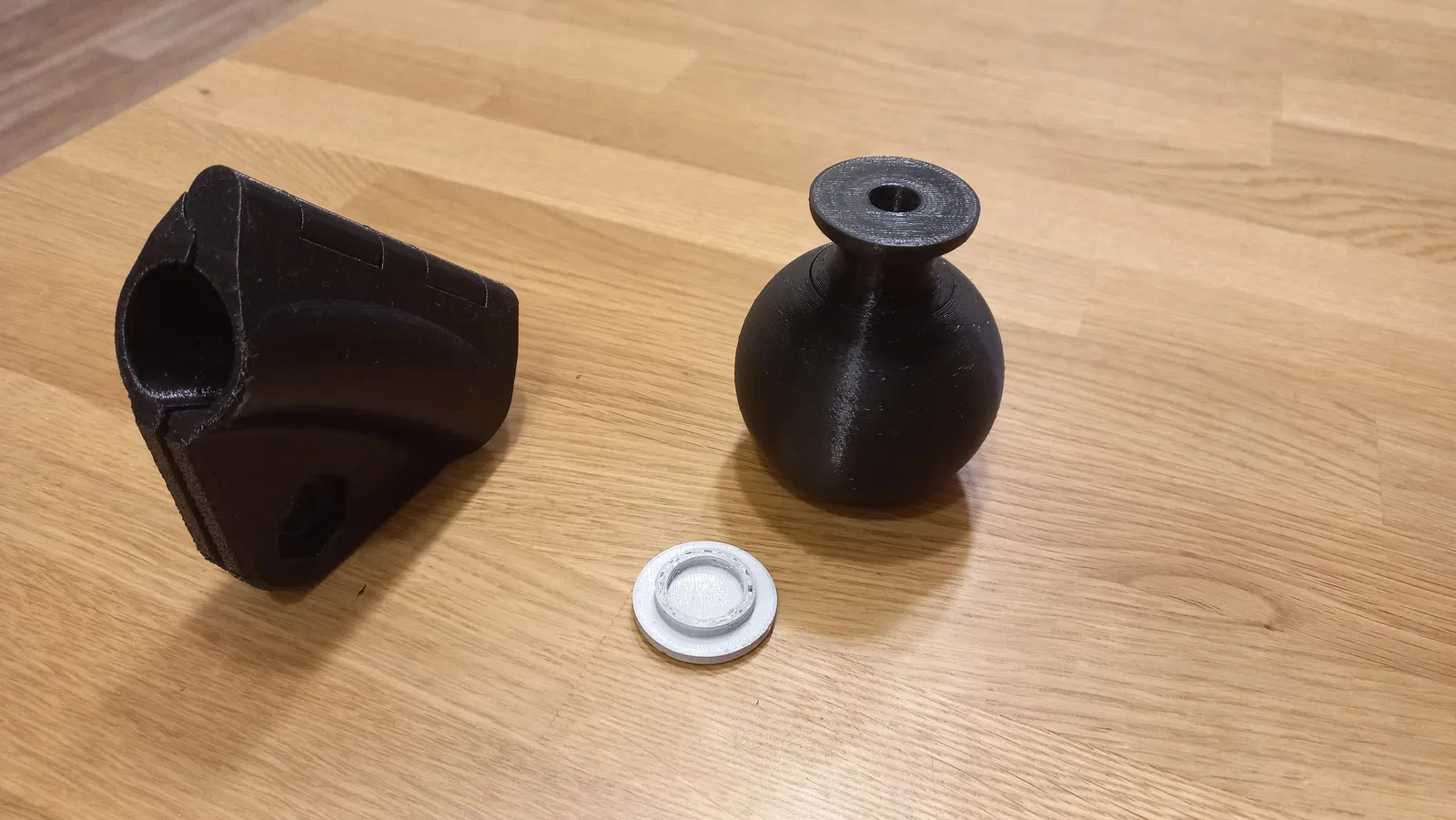

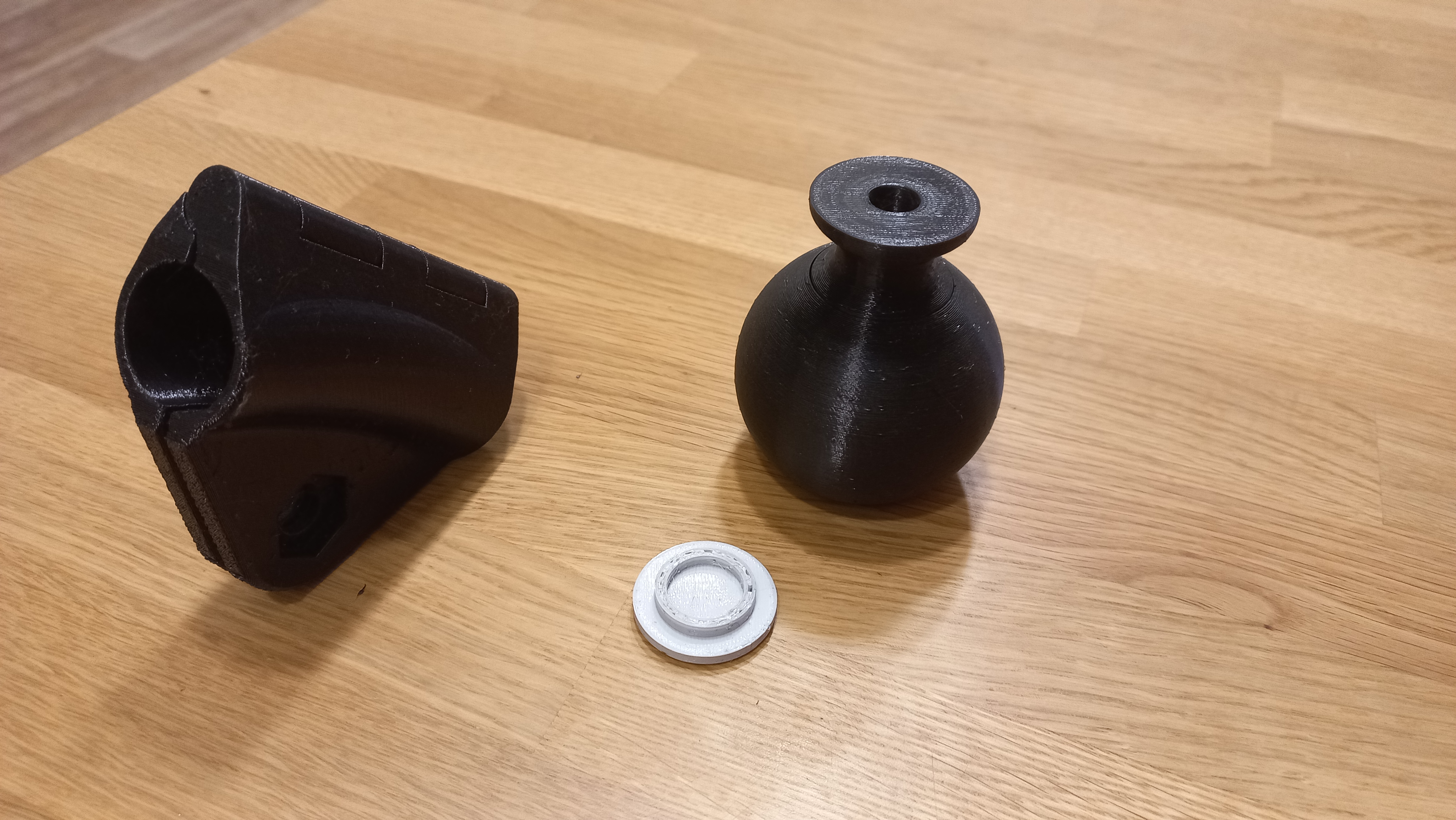

Phần kẹp có thể in nguyên khối, đặt trên đế theo hình.

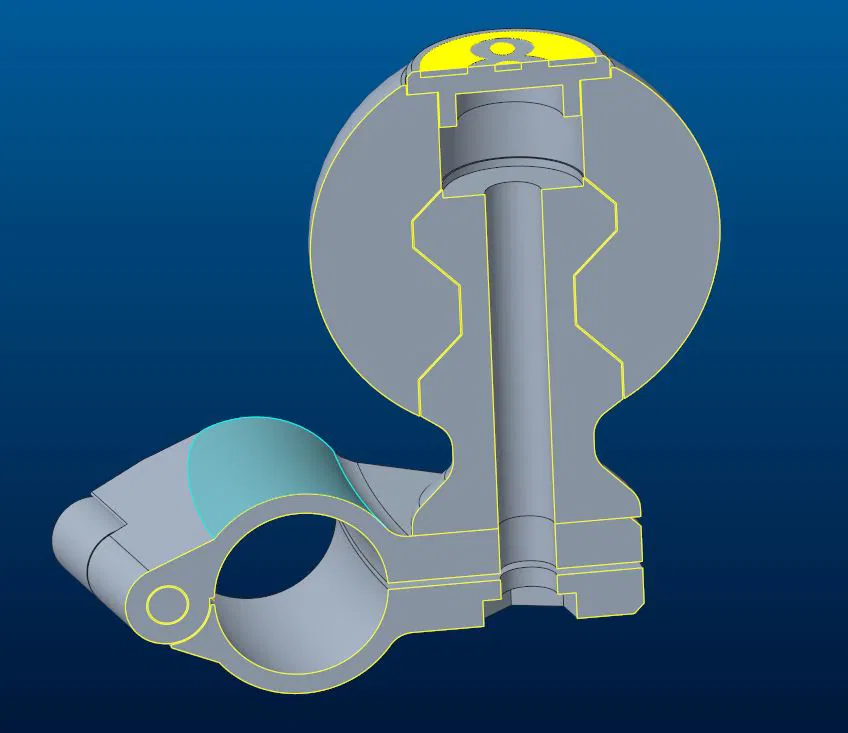

Cục chặn với trục xoay cũng có thể in tại chỗ. Khe hở là 0.2mm trong cả hai trường hợp.

Nắp (số 8) được thiết kế cho bộ MMU.

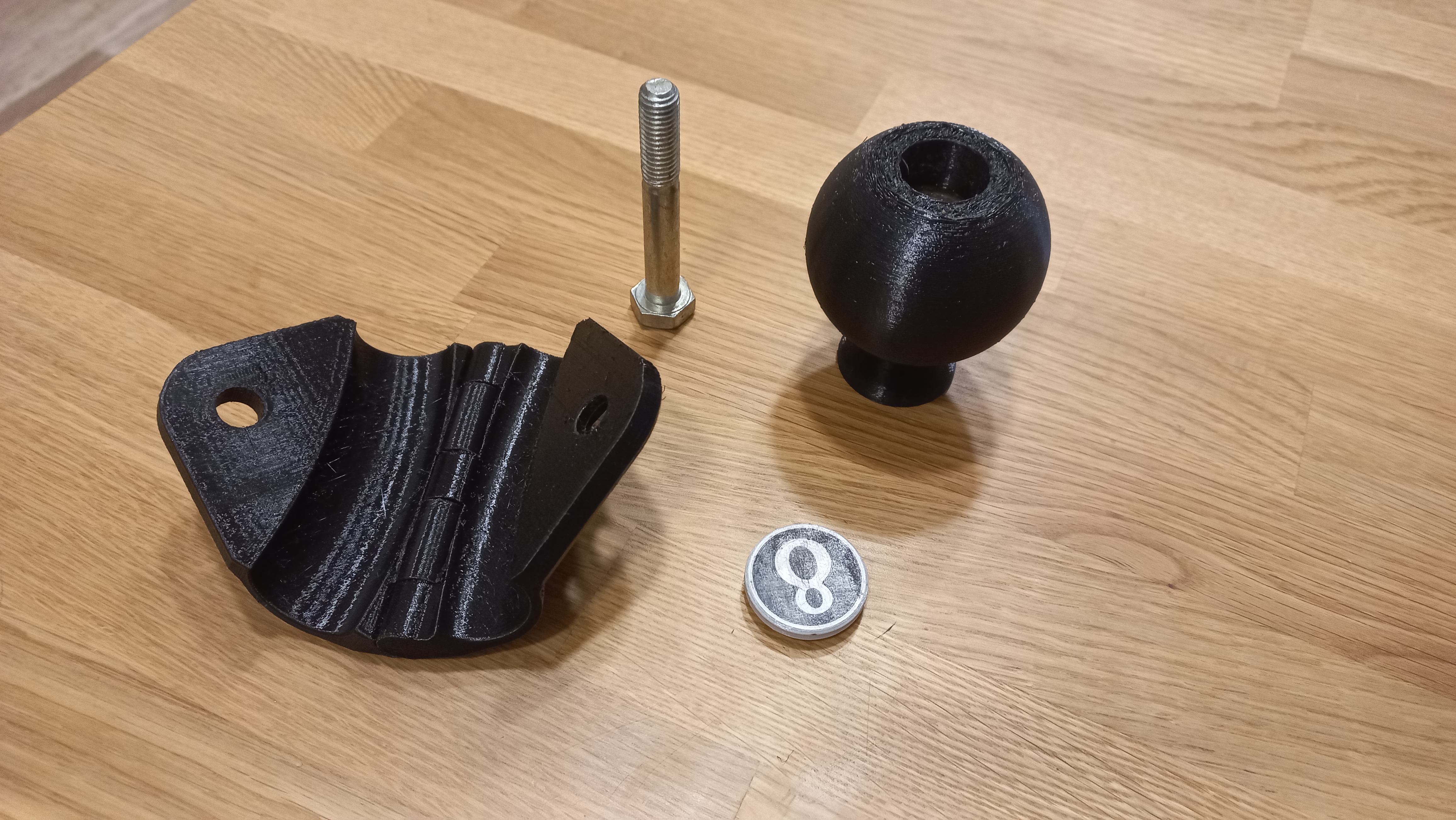

Để lắp ráp, bạn sẽ cần một bu lông M8, 2 long đền (dưới đai ốc và dưới cục chặn) và một đai ốc M8.

Tôi khuyên bạn nên dùng PETG hoặc ABS, lớp in 0.2mm, độ dày ruột 40%.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
24,2 MB
File lớn nhất
11,4 MB
