Bộ chuyển đổi ống 50mm sang ống mềm 60mm
Bộ chuyển đổi dễ lắp đặt để sử dụng ống mềm 60mm với ống 50mm (HT DN50). Đơn giản chế tạo từ silicone hoặc acrylic, kết nối ống hút bụi 60mm vào hệ thống 50mm, đảm bảo kết nối chắc chắn và kín.
Mô tả
Phạm vi:

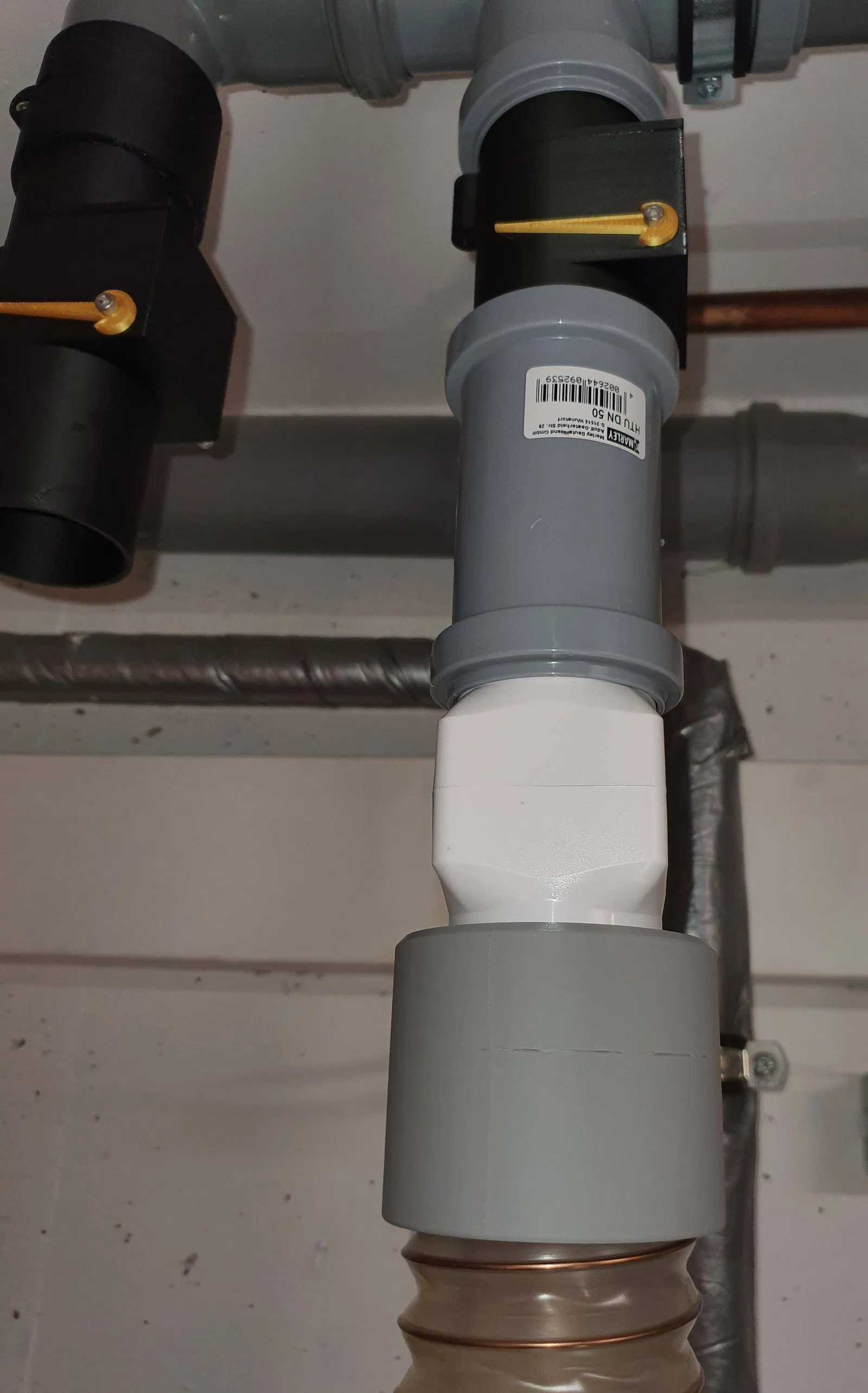

Để nối ống mềm 60mm của tôi vào hệ thống hút bụi trung tâm 50mm trong xưởng, tôi đã chế tạo một bộ chuyển đổi siêu đơn giản. Bạn chỉ cần một ít silicone hoặc acrylic (còn thừa cũng được) là xong.
Cài đặt máy in:
- Máy in: X1C Bambulab
- Độ phân giải: 0,2 mm tiêu chuẩn
- Lượng vật liệu độn: 15% infill
- Hỗ trợ: không
- Vật liệu: PLA
Lưu ý:
Bạn có thể thấy một đường sọc mỏng trên bản in: đó là nơi tôi đã thử tốc độ tối đa của X1C. Rõ ràng là PLA cơ bản của Bambulab không đạt được tốc độ này...
Chi tiết:

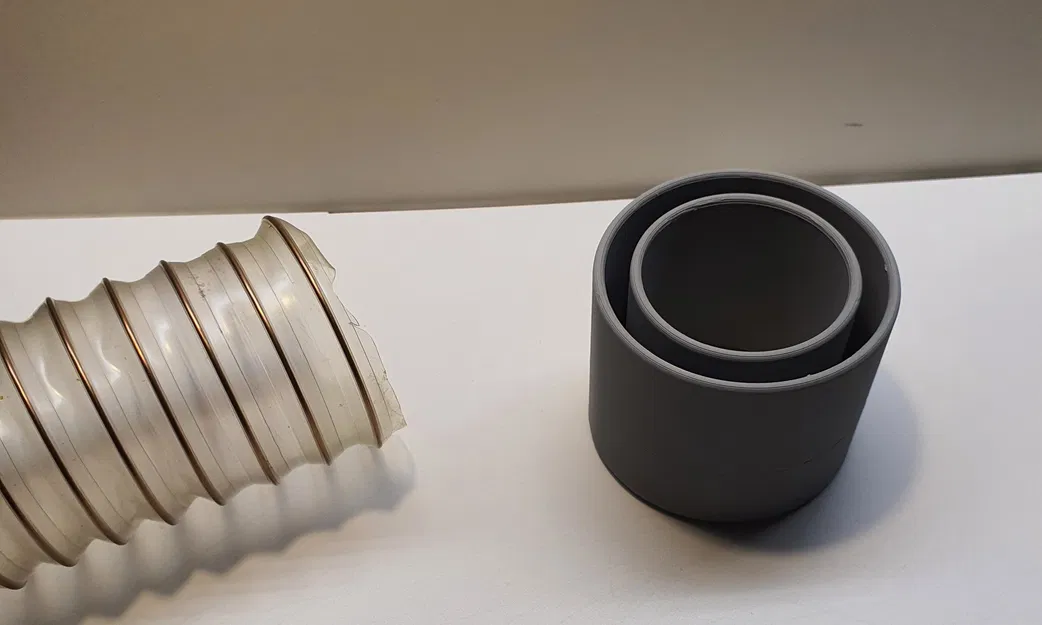

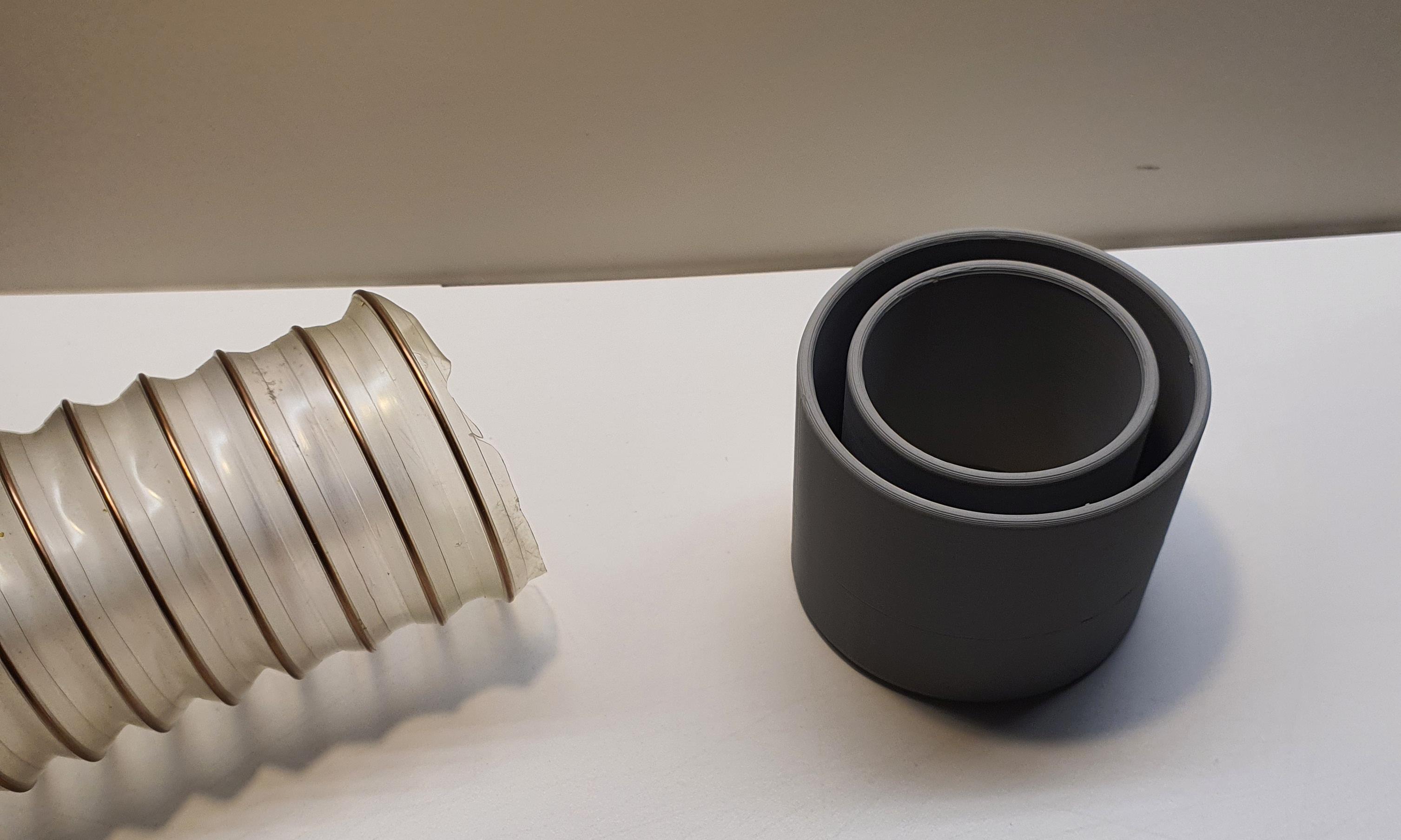

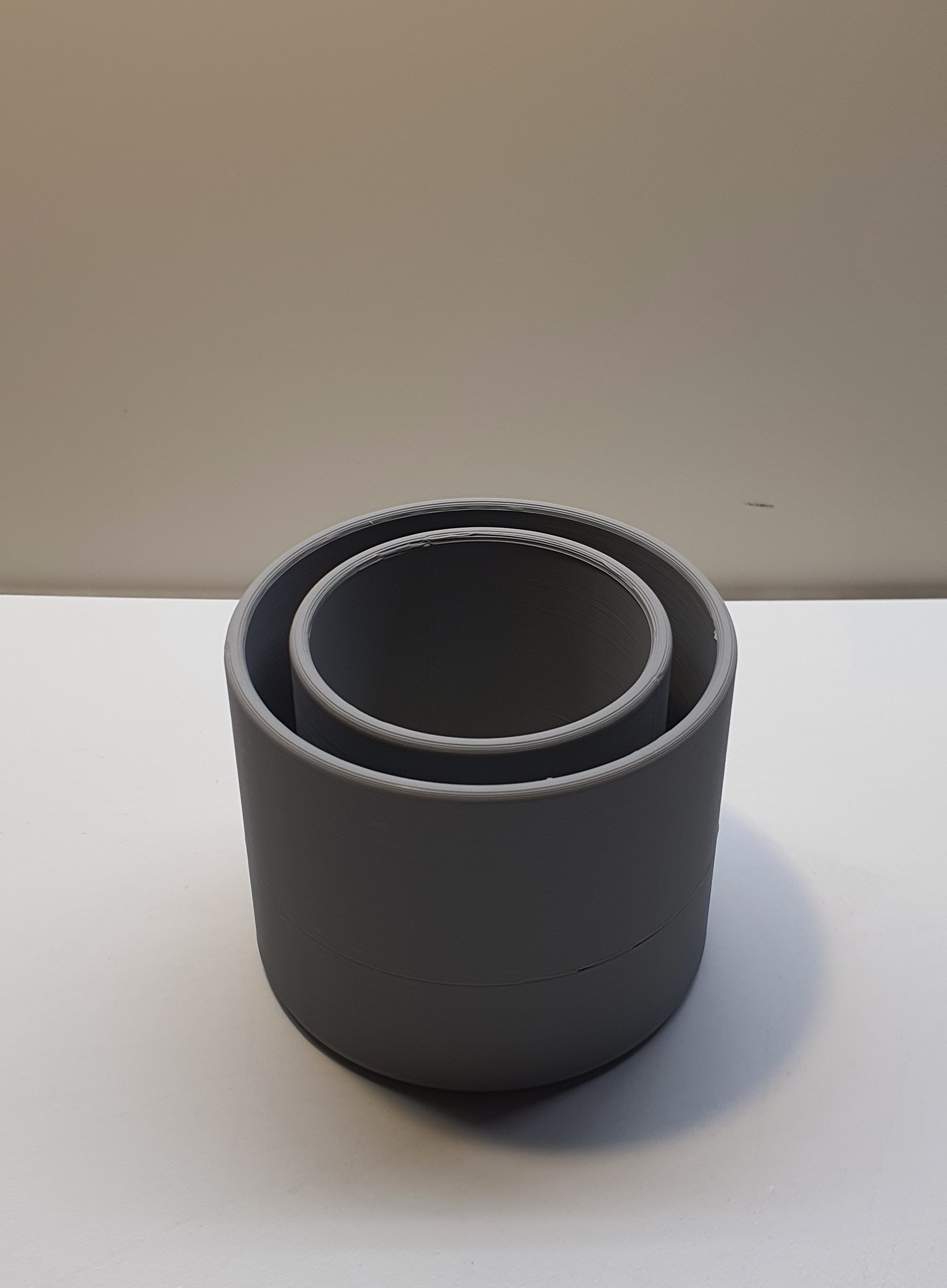

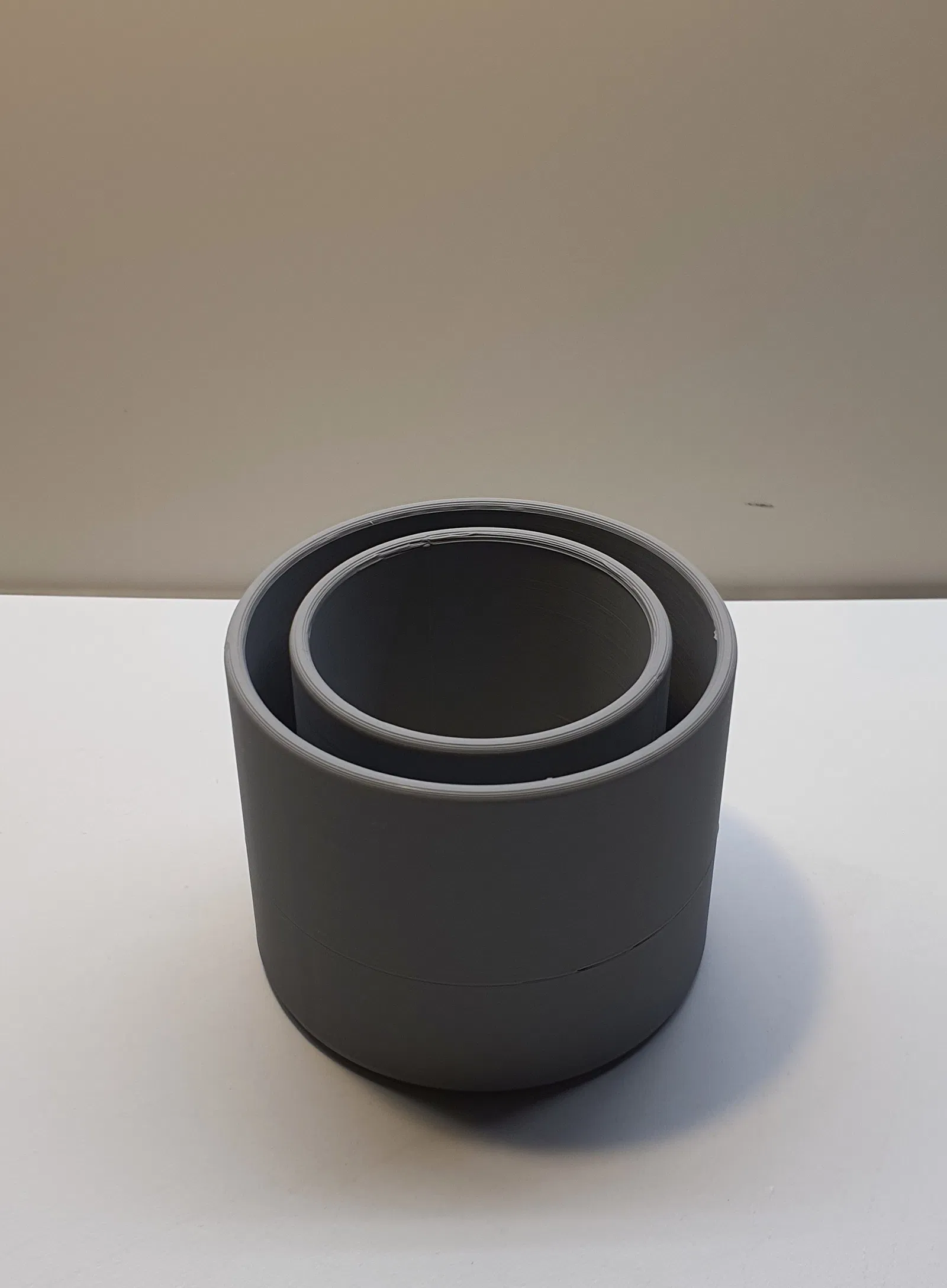

Bộ chuyển đổi được thiết kế cho ống hút mềm 60mm. Đường kính ngoài là 75mm, đường kính trong được thiết kế là 50.5mm để vừa khít với các ống HT DN50. Nếu bị lỏng, bạn chỉ cần dán một lớp băng dính quanh ống.
Chi tiết lắp ráp:

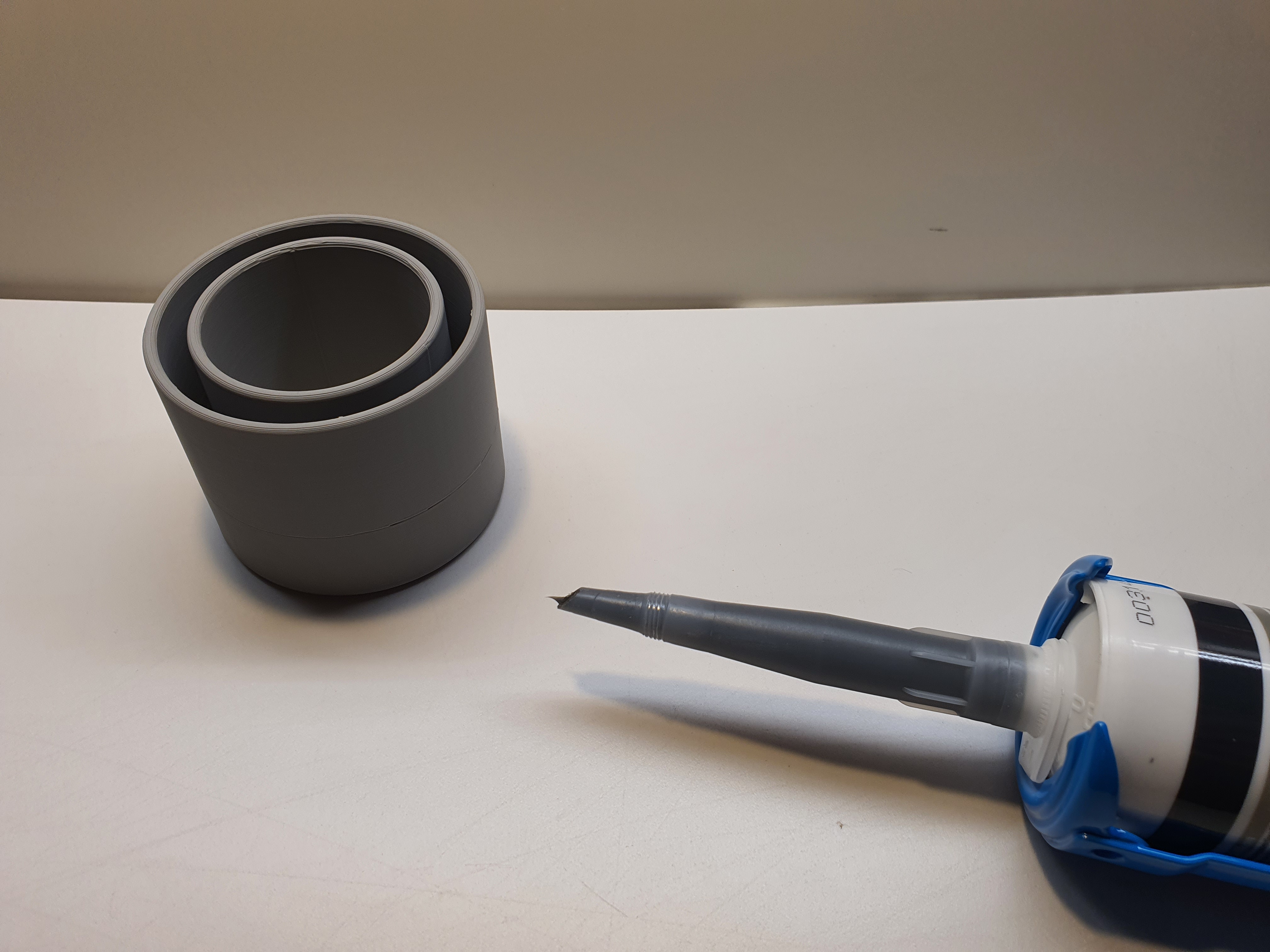

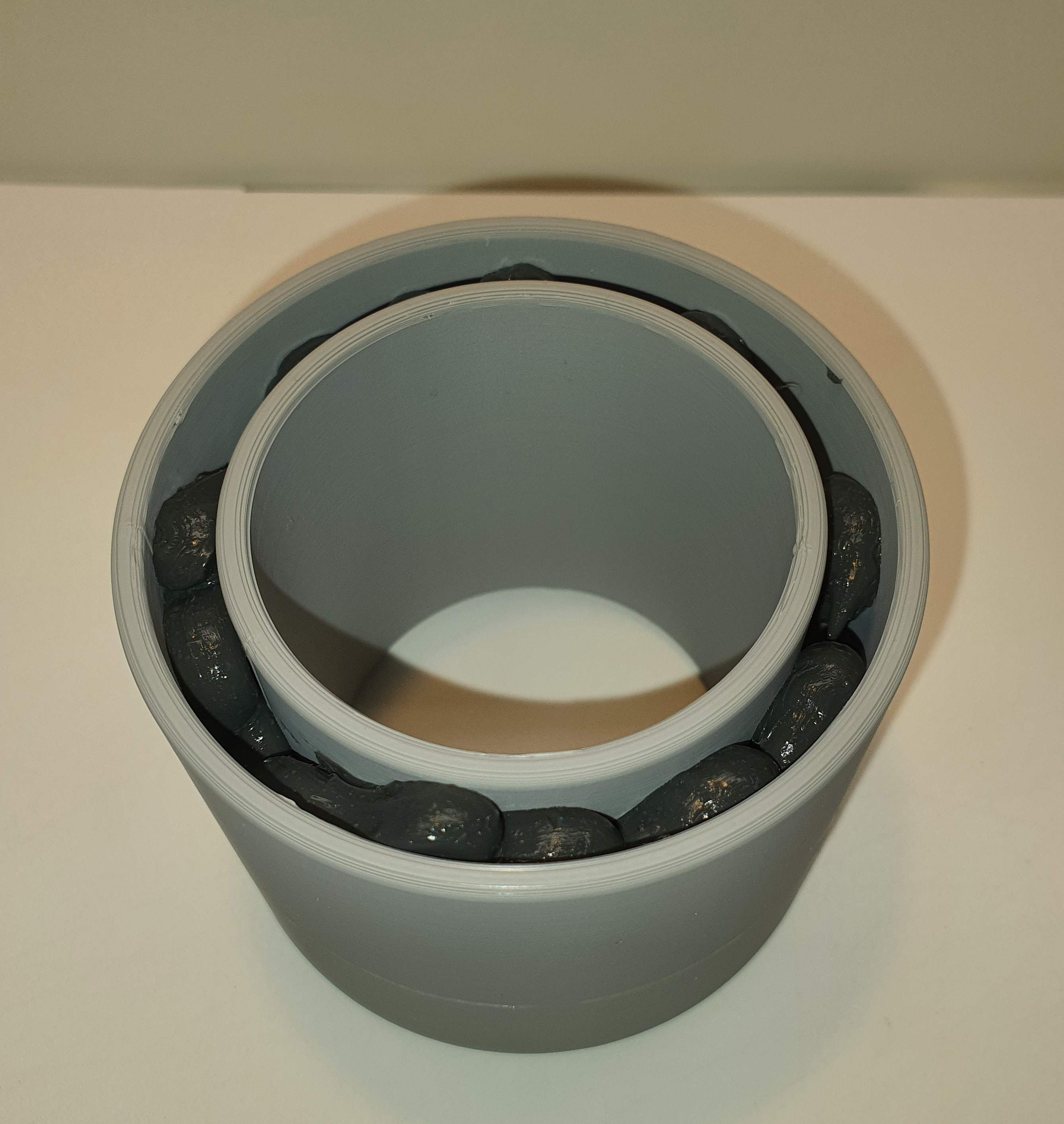

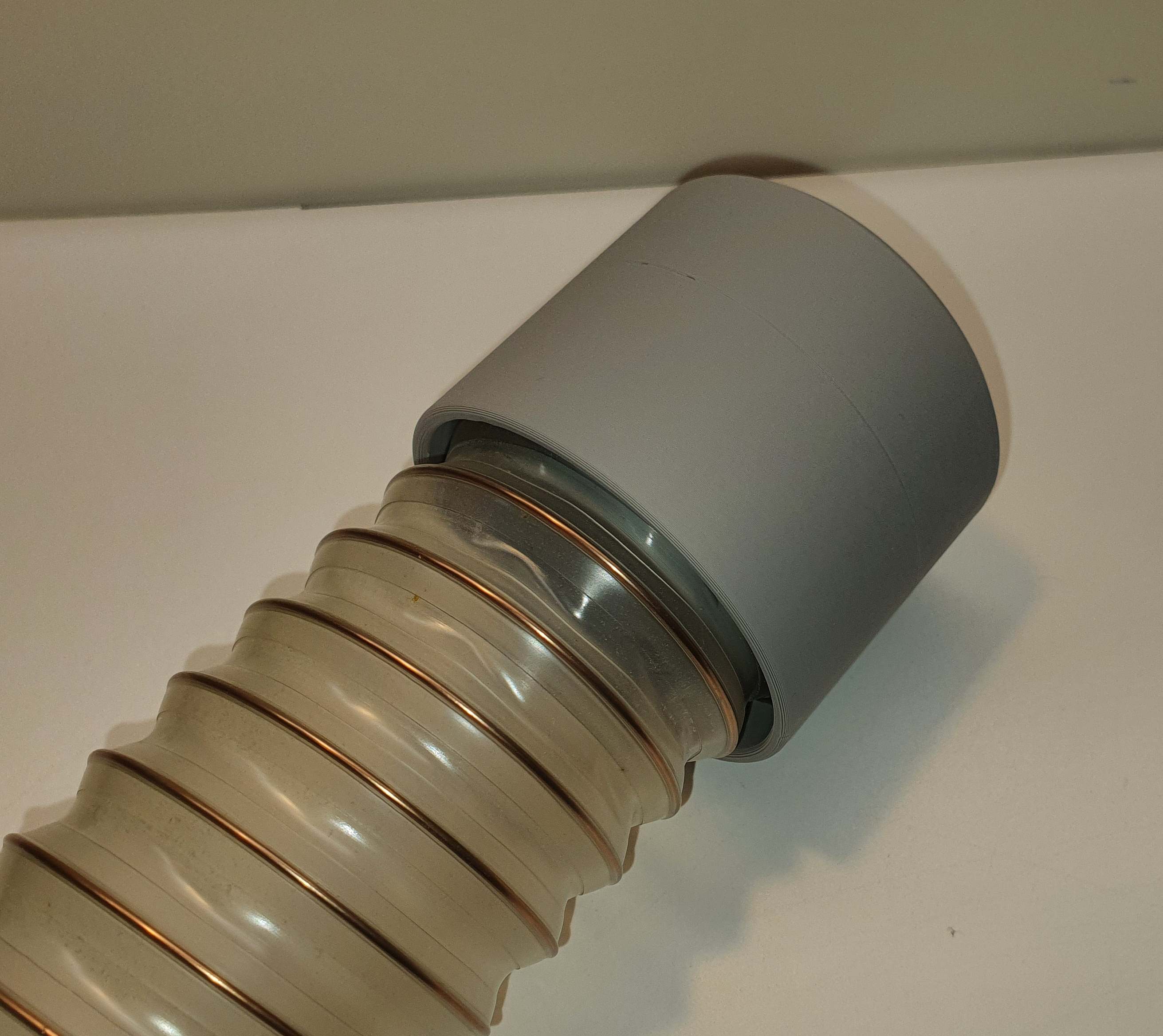

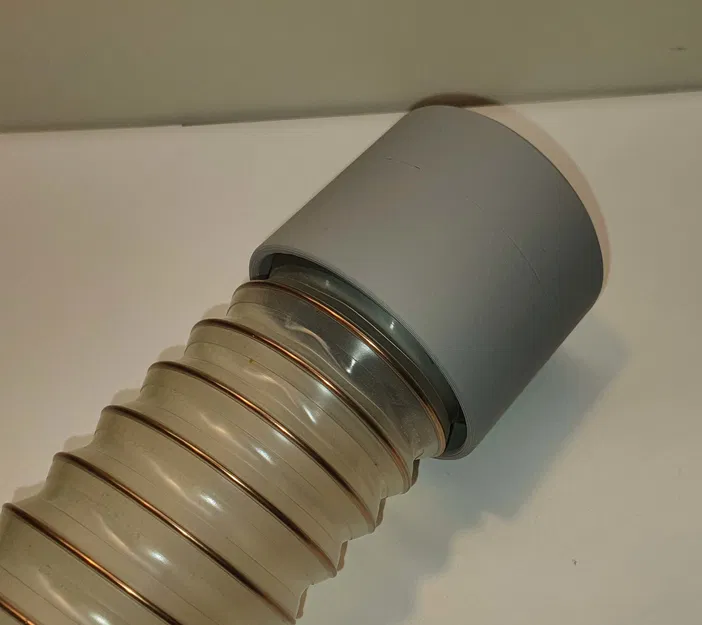

Chỉ cần cho một ít silicone hoặc acrylic vào khe và lắp ống vào. Vặn nhẹ một chút sẽ giúp ích nhiều. Trên hình ảnh, bạn có thể thấy cách lắp ráp hoạt động. Silicone hoặc acrylic sẽ đông cứng và tạo ra một kết nối chắc chắn và kín.
