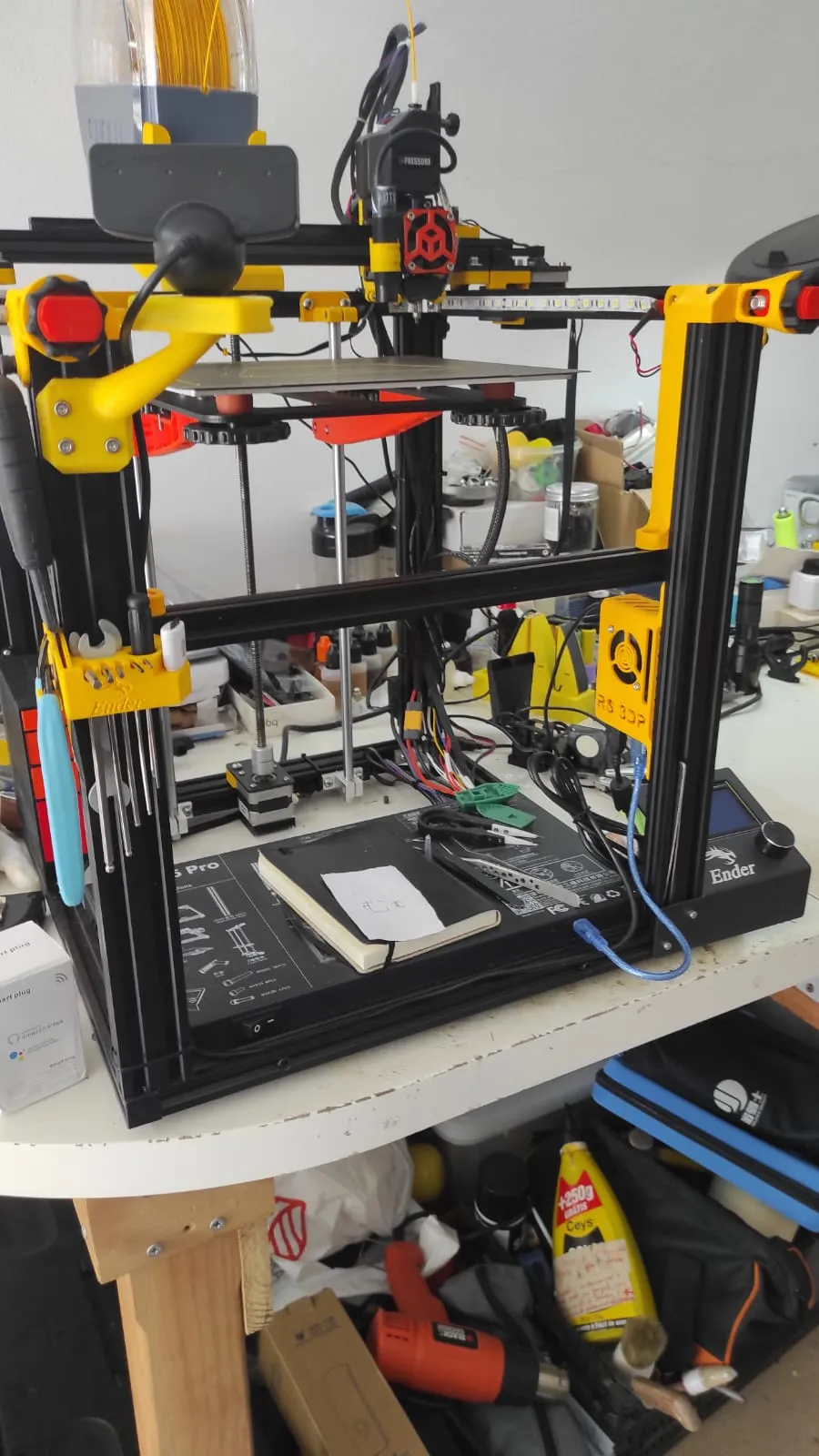

Vỏ Raspberry Pi 4b lắp trên khung 2040 của Ender 5 Pro

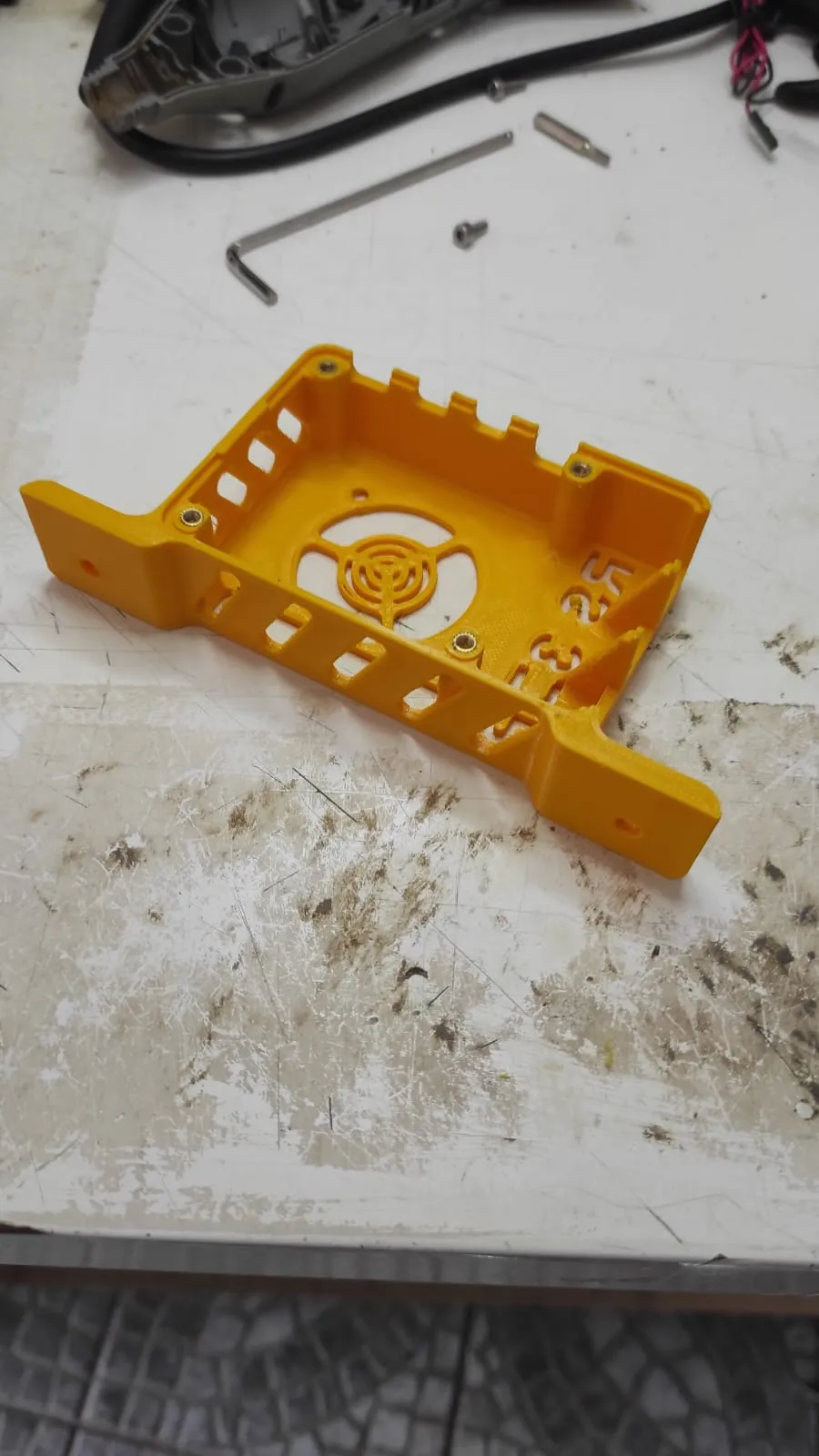

Raspberry Pi 4b case được thiết kế trong Fusion 360 với các chỗ lắp nhiệt, tôi đã thiết kế nó để gắn trên thanh 2040 của Ender 5 Pro và nó cũng chứa một quạt 40x40 đầy đủ để làm mát.

Đối với quạt, tôi chỉ đặt 2 lỗ cho các vít vì điều đó là đủ, nhưng nếu bạn muốn phiên bản 4 vít, chỉ cần yêu cầu và tôi sẽ tải lên.

Các chỗ lắp nhiệt là M3 với OD 3.6mm và chiều cao 3mm.

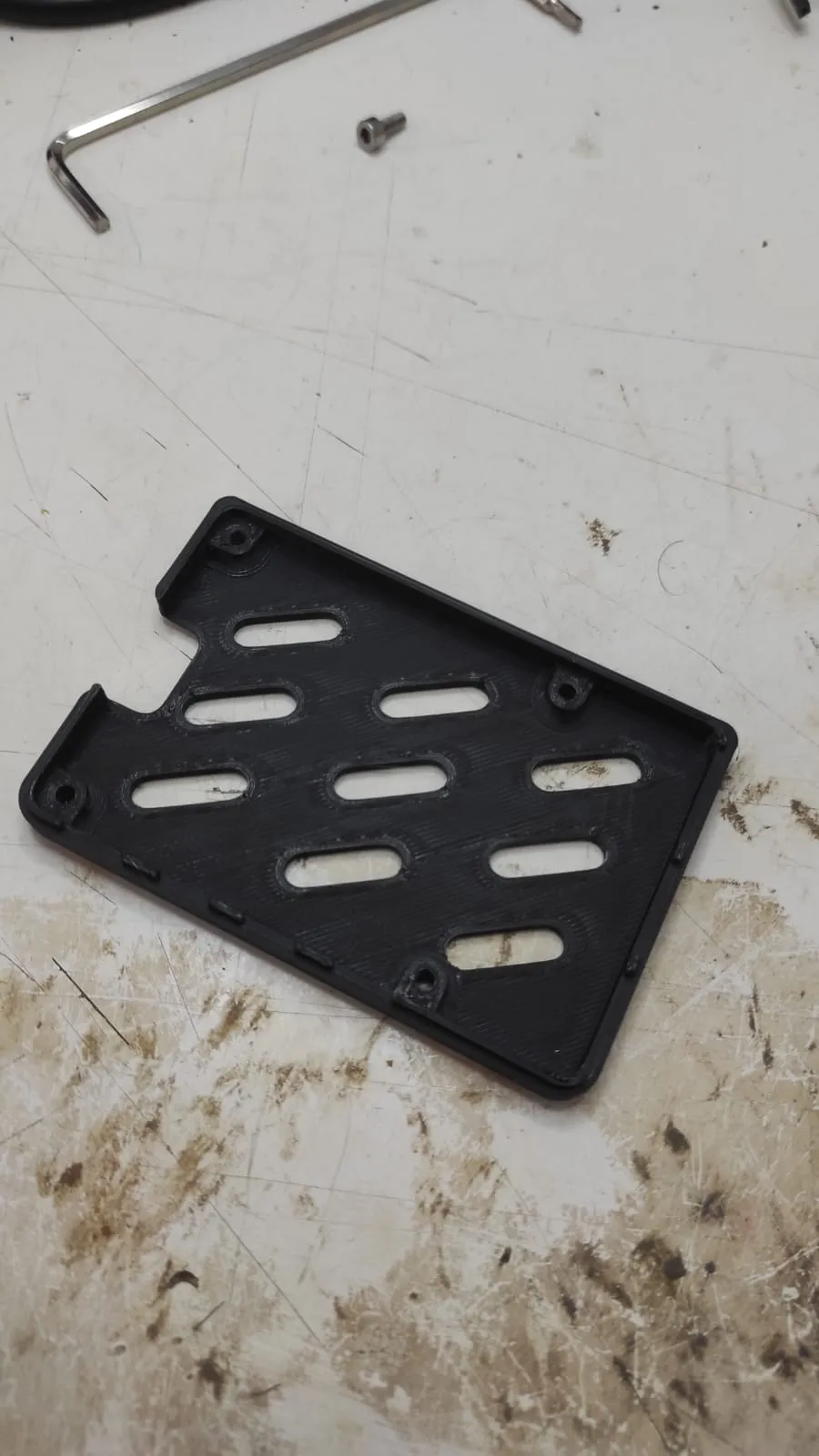

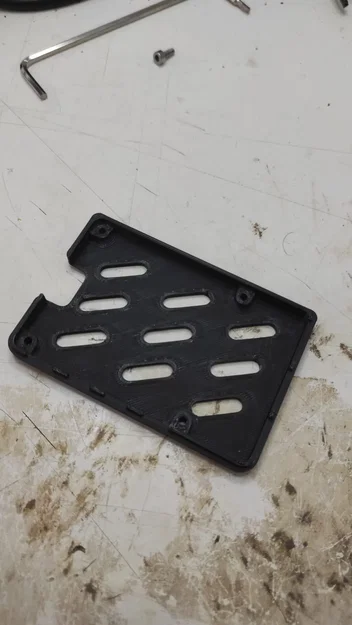

In bằng Devil Design Petg màu vàng và Tucab Petg màu đen với chiều cao lớp 0.2.

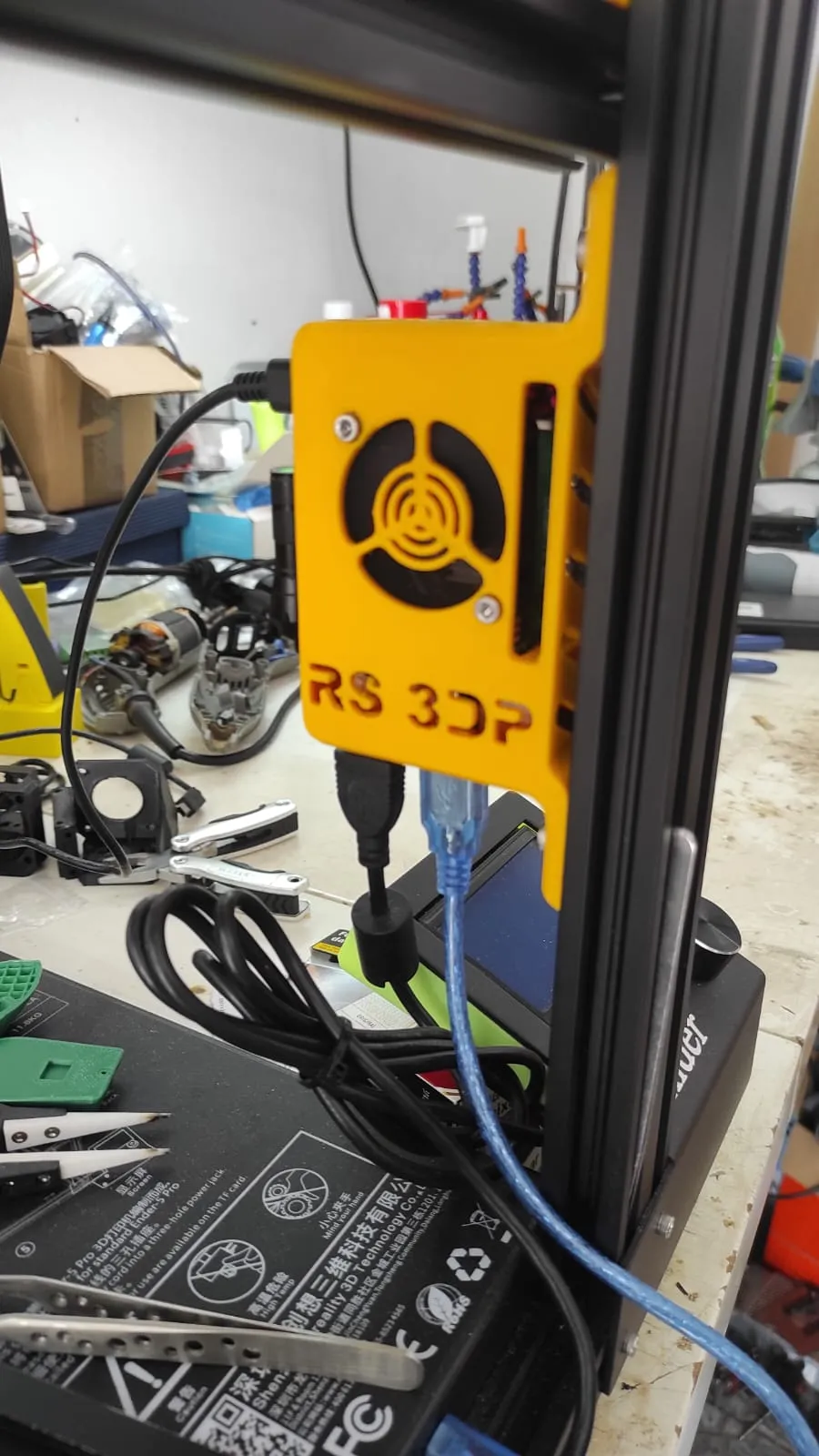

Các bức ảnh tương ứng với đơn vị của tôi.

Tôi đã thay đổi mô hình mà tôi đã tải lên để loại bỏ logo của tôi và để lại logo Raspberry, mọi thứ khác đều giống nhau.

In dễ dàng trên Ender 5 Pro mà không cần hỗ trợ.

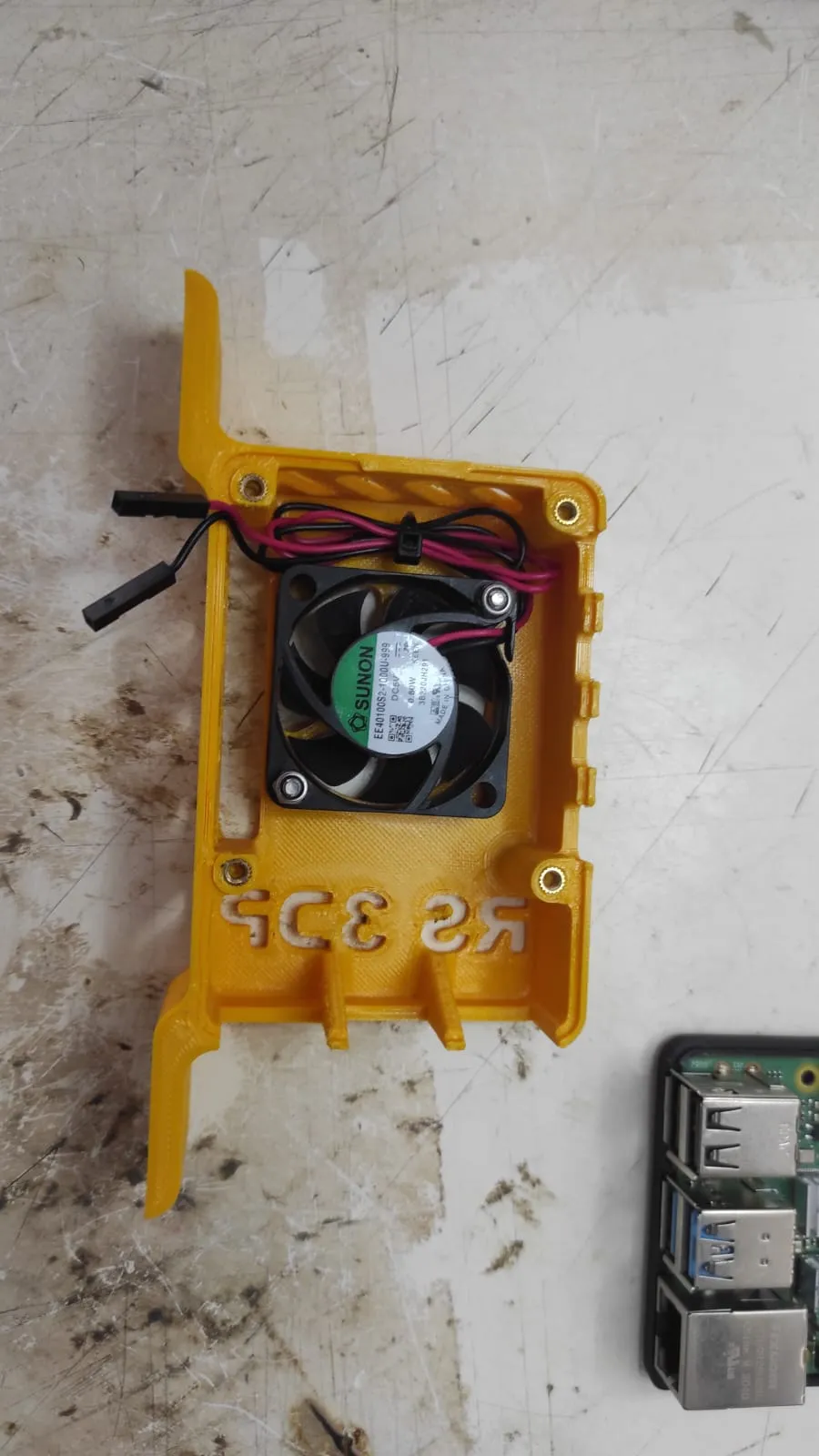

Đối với quạt, tôi đã sử dụng 2 vít M3 16mm với một đai ốc khóa (Có thể là thừa thãi lol)

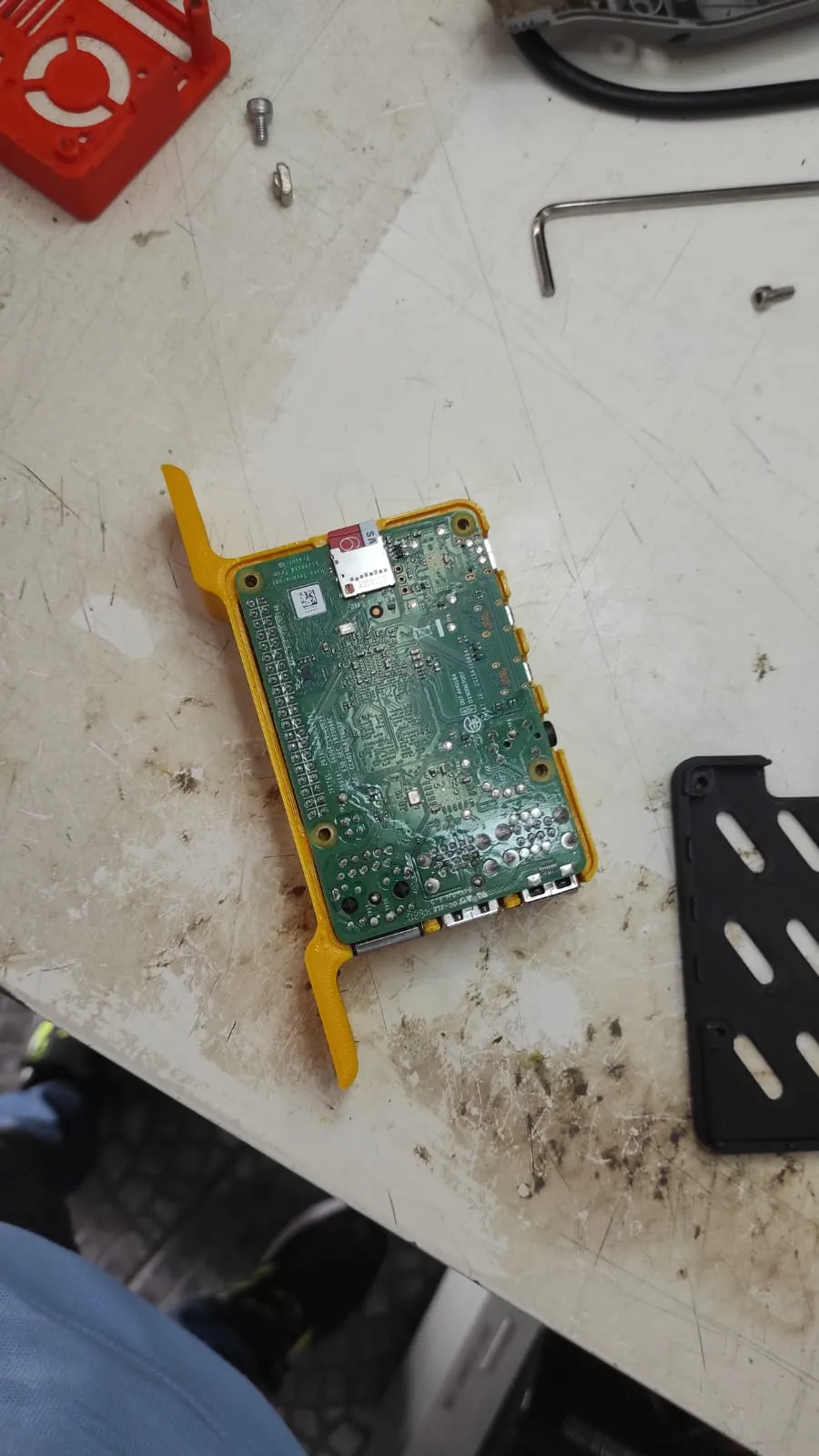

Đối với chính cái vỏ, tôi đã sử dụng 4 vít M3 8mm.

Vừa vặn hoàn hảo.

Nếu mô hình của tôi hữu ích cho bạn, tôi sẽ rất cảm kích nếu bạn nhấn nút thích và đăng bài làm của bạn, điều đó sẽ thực sự giúp ích.

Chúc bạn vui vẻ!
