Pát nối nhôm định hình góc 45 độ

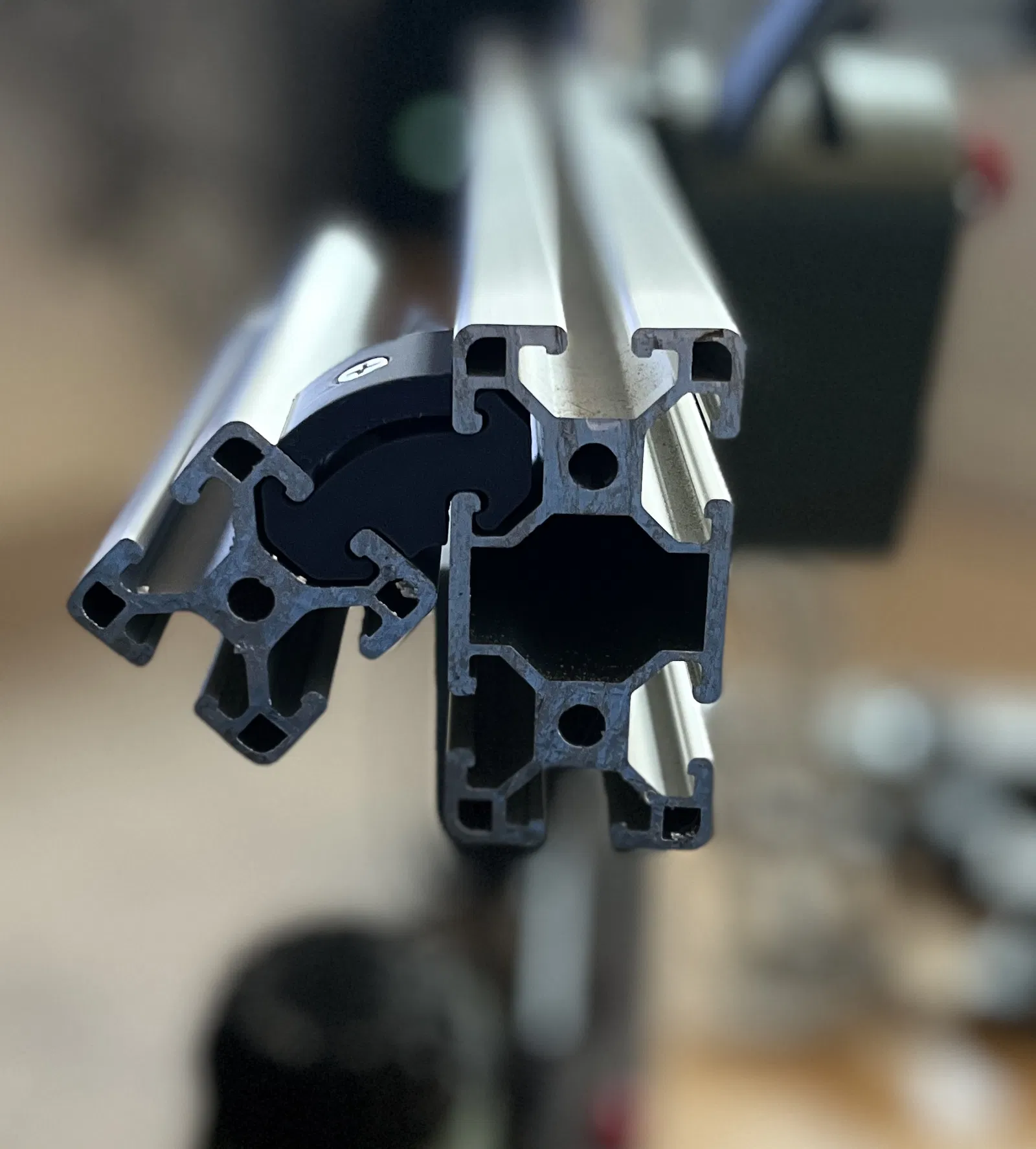

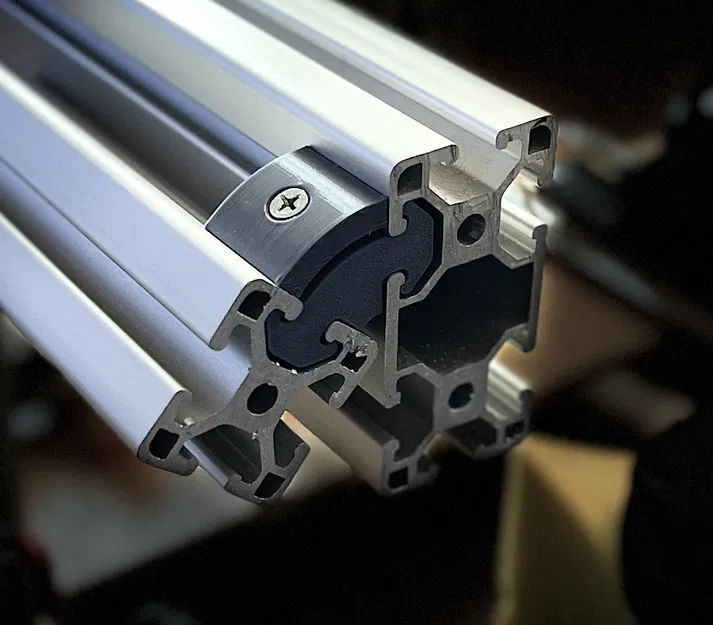

Đây là một cái pát được thiết kế để nối hai miếng nhôm định hình ở góc 45°. Ban đầu được thiết kế cho profile 1515, 1530, hoặc 3030, nhưng tui tin là nó cũng sẽ hoạt động tốt cho 4040, 4080 và 8080, dựa trên thử nghiệm có giới hạn. Cần một con vít M4x24mm và một con đai ốc M4.

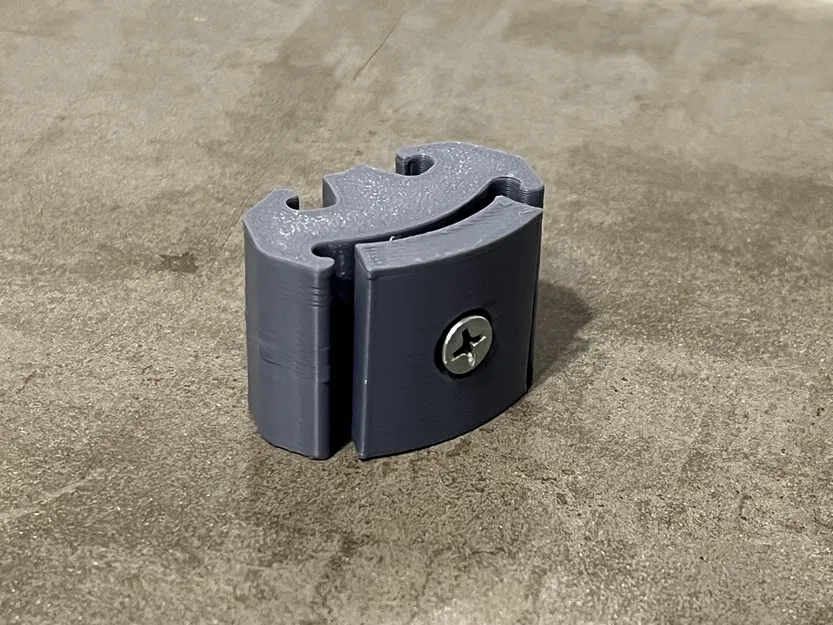

Đây là bản in gồm hai phần. Cả hai phần đều có thể in mà không cần đế chống ở bất kỳ cạnh phẳng nào. Tui không yêu cầu viền (brim), nhưng nếu bạn gặp vấn đề về độ bám dính, bạn có thể cần dùng viền cho cái nhỏ hơn trong hai phần.

Phần hoàn thiện có kích thước khoảng 39mm x 26mm x 23mm.

Tui đã in trên máy Bambu P1S với đầu phun .4mm ở độ cao lớp .2mm bằng sợi PLA Tough của Bambu với 3 lớp tường và 15% ruột (infill). Tui thấy cái này khá chắc chắn cho nhu cầu của tui, nhưng tải trọng nặng hơn có thể cần nhiều ruột hơn, sợi khác, v.v.

Sợi filament và cài đặt bạn sử dụng rõ ràng sẽ quyết định độ bền của bộ phận. Vì vậy, tui không thể đưa ra bất kỳ đảm bảo nào về tính toàn vẹn cấu trúc hoặc khả năng chịu tải. Tui khuyên bạn không nên sử dụng cái này cho bất kỳ tải trọng quan trọng hoặc tải trọng treo nào, hoặc bất cứ thứ gì mà việc bộ phận bị lỗi có thể gây hư hỏng hoặc thương tích. Bản thân tui đang sử dụng những bộ phận này trên một bộ giàn mô phỏng bay và chưa gặp bất kỳ sự cố hay vấn đề nào.

Tui đã cung cấp một file STEP để bạn tùy chỉnh lại.
