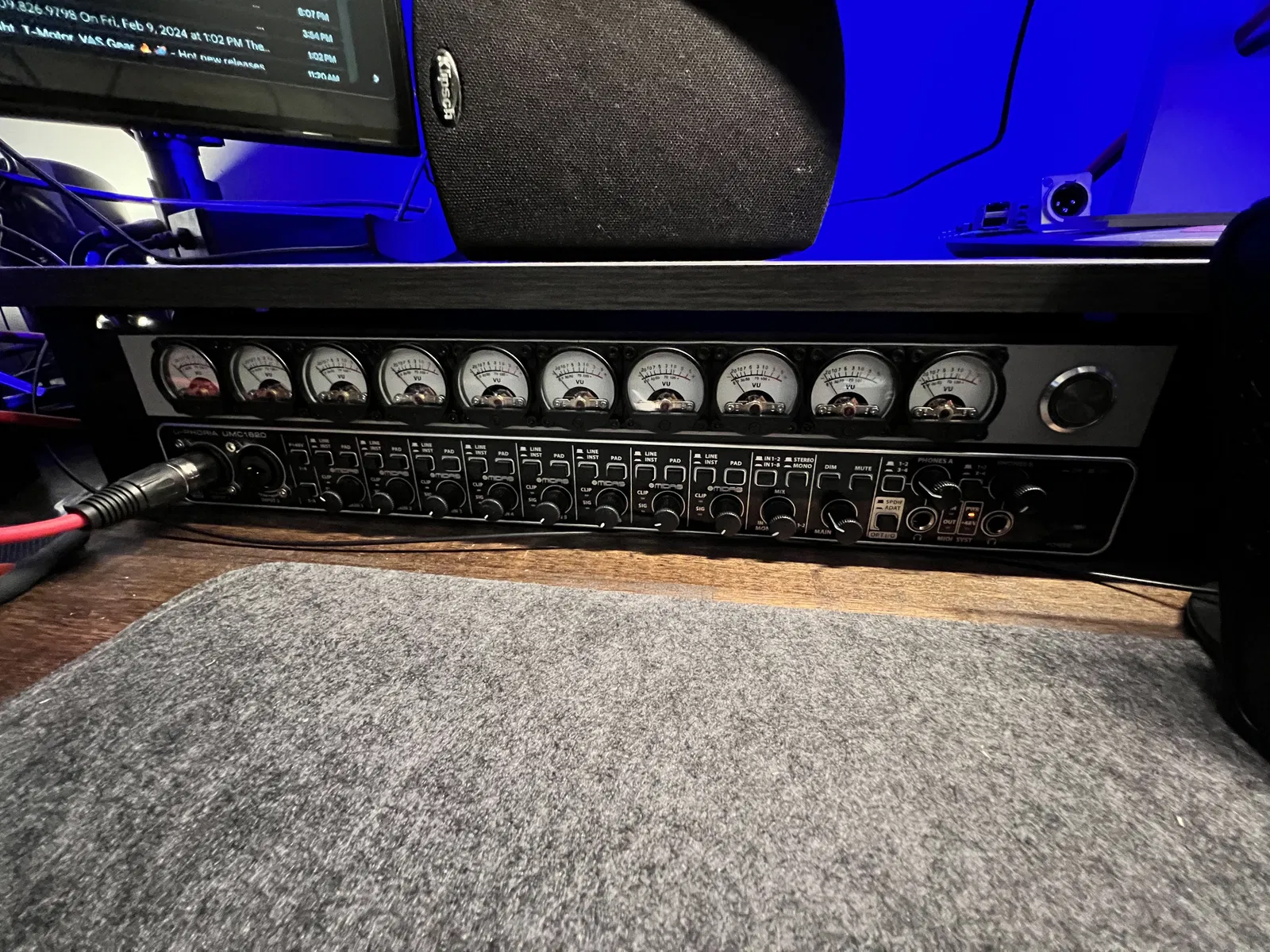

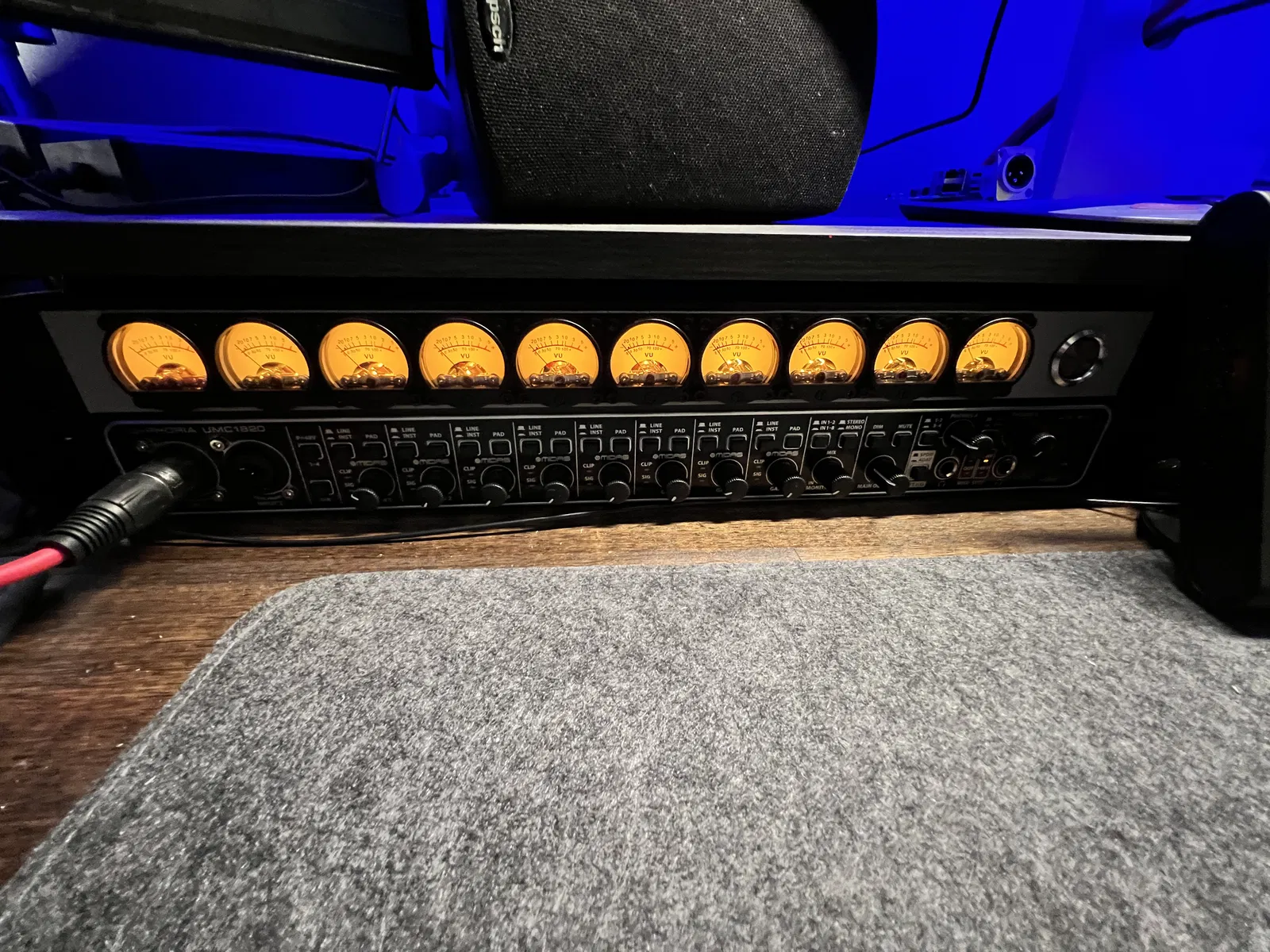

Mặt cầu đồng hồ VU Analog Gắn Rack

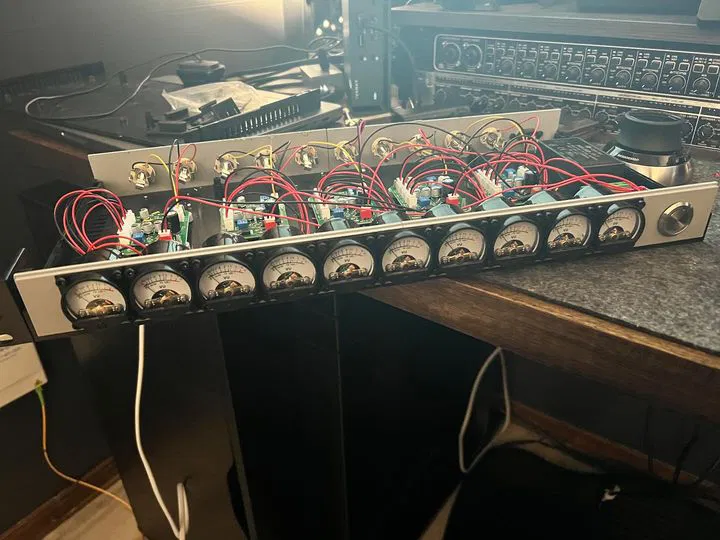

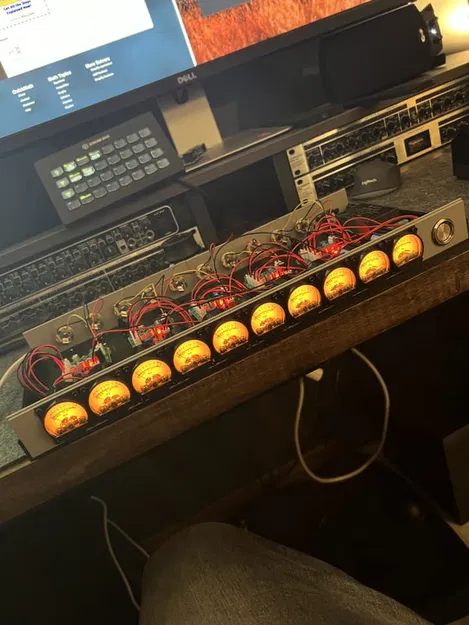

Tuần nào tui cũng làm việc với mấy cái dự án multitrack hết á. Tui có sản xuất vài cái nhưng mà đa phần là xài đồ của người ta làm, nên là mức âm thanh của từng track nó lệch nhau hơi nhiều. Môi trường live playback của tui là qua cái soundboard analog, không có mấy cái hiệu ứng ngoại vi như compressor hay gì hết. Ngày xưa có hãng làm cái thiết bị tương tự nhưng giờ hết sản xuất rồi (chuyện thường thôi, giờ ít ai cần cái đồng hồ analog này nữa). Nên tui quyết định tự làm một cái. Mấy cái tui kể trên thiệt ra chỉ là cái cớ để tui làm cái gì đó nhìn thiệt là 'ngầu' trên bàn làm việc của tui thôi. Hầu hết linh kiện tui mua trên Amazon nè: Cái hộp rack mount tui xài: https://a.co/d/5txPErh Mấy cái đồng hồ VU: https://a.co/d/fYaor3P Mấy cái jack input cho mặt sau (tui nối kiểu TS chứ không phải TRS): https://a.co/d/5WoZNVz Với cái công tắc nguồn đơn giản: https://a.co/d/1m4y6my Bộ nguồn thì tui mua trên Newark: https://www.newark.com/cui/psk-30d-15-t/power-supply-ac-dc-15v-2a-rohs/dp/29AK4048 Tui chia đôi cái mặt trước với mặt sau trong phần mềm slicer để nó vừa với bàn in của tui. Sau khi ráp xong thì cái đường nối ở mặt trước gần như là không thấy luôn. Tui có in mấy cái chân đế cho PCB nè: rồi tui chỉ việc dán mấy cái PCB vô chỗ thôi. Rồi hàn nối tùm lum hết để ráp lại. Tui cân chỉnh mấy cái đồng hồ bằng cái test tone 1K từ Ableton với một cái multimeter gắn vô dây của mỗi cái VU Meter. Cái tone 1K mà đọc được 1.22 volt trên multimeter là 0dB analog đó (tui biết mastering thì mức thấp hơn nhiều, -18dB lận) nhưng mà do ứng dụng của tui là trong môi trường live với cái bàn analog, mấy kênh nó gain ở mức 0, nên đây là lựa chọn tốt nhất.
