Giá đỡ Extruder Monoblock cho Sovol SV06 Plus

Cập nhật 2/10/24

Nếu mấy anh em cần cái gì đó cụ thể, nhắn tin cho mình nha. Để trong bình luận sao á mình không có nhận được thông báo. Mấy anh em nhắn tin là mình nhận được email và phản hồi lẹ hơn.

Đã thêm file STP.

Cập nhật 12/12/23

Mình đã thêm 1 file mà lỗ bạc đạn có kích thước chính xác 19mm, và 1 file step để mấy anh em tùy chỉnh. Mình đã đặt tên file có chữ "carrier" để dễ phân biệt hơn.

Mấy anh em nhớ làm cho cái bản remix nó chạy ngon lành nha, vì cái này vẫn còn là bản beta…nhưng mà theo mình nghĩ thì cũng là cách làm ăn tốt rồi. Và nhớ đăng cái "make" của mấy anh em lên nữa nha.

ĐÂY LÀ MÔ HÌNH BETA VÀ CHƯA ĐƯỢC KIỂM TRA. VUI LÒNG KHÔNG ĐÁNH GIÁ XẤU

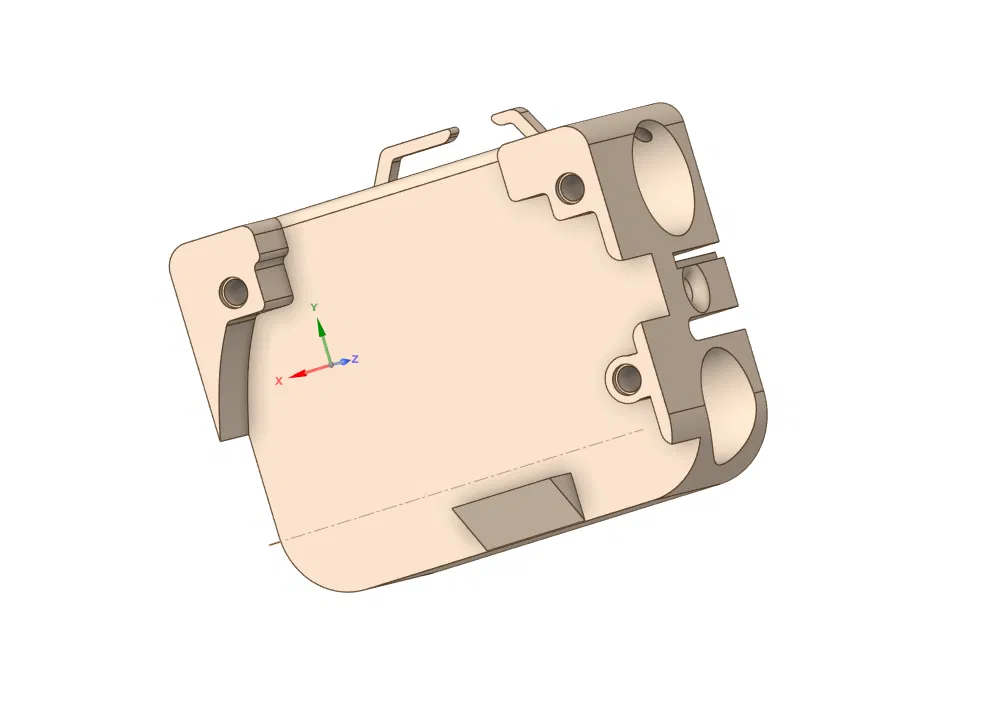

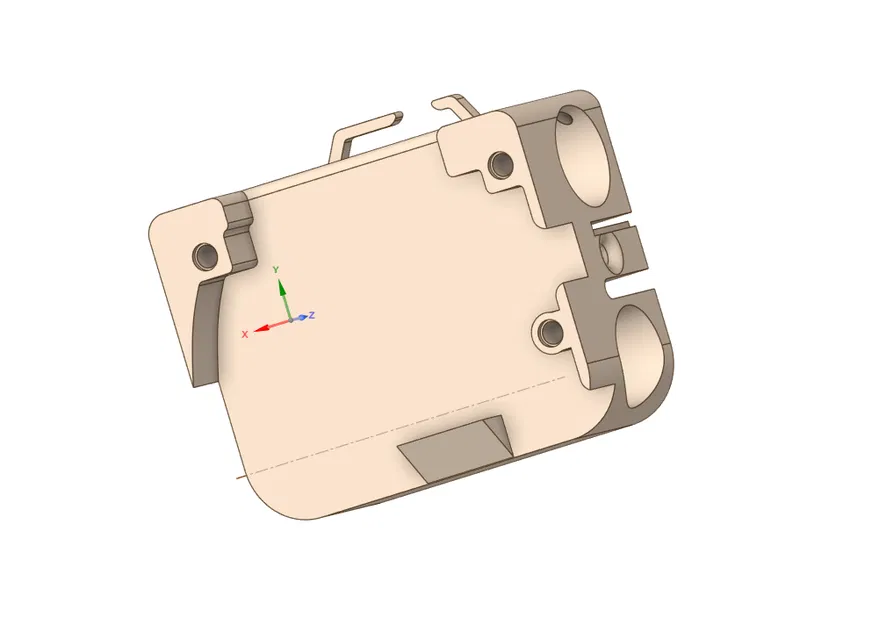

Mô hình này được làm theo yêu cầu của một số anh em cần thay thế bộ phận gắn extruder / bạc đạn trục X zin bị gãy, nứt, rung lắc.

Bạn sẽ cần:

• 3 bạc đạn Rj4JP-01-10
• 5 ốc heat set ruthex m3x6 (dài), 3 cho đế gắn extruder, và 2 cho ốc giữ dây curoa
• 6 ốc lục giác m3x3 hoặc m3x4 (set screws) cho các lỗ giữ bạc đạn (sẽ tự ren vào nhựa)
• 3 ốc đầu chìm m3x8 hoặc m3x10 cho extruder

Có nhiều hướng dẫn hơn nếu mấy anh em bấm vào hồ sơ của mình và bấm vào MonoBlock cho SV06 bản gốc, phần lớn những cái đó cũng áp dụng cho mô hình này vì chúng rất giống nhau.

Giữa SV06 và bản Plus, sự khác biệt ít hơn mình mong đợi. Có vẻ như nó cùng extruder (chỉ khác cái hot end) và cùng một cái plate gắn / bo mạch breakout. Thành ra, họ chỉ làm cái lỗ lớn hơn trên cùng cái carrier để chứa bạc đạn 10mm lớn hơn, đó là lý do tại sao nhiều cái bị gãy...

Do đó, có ít không gian cho dây curoa hơn mình mong muốn. Điều này làm cho khu vực giữ dây curoa không chắc chắn như mình muốn. Nếu phải đoán, mình nghĩ là cái này sẽ cần được chỉnh sửa trong các bản cập nhật sau.

Các ốc giữ bạc đạn giờ nằm hết ở mặt sau của mô hình để dễ in hơn. Chúng khớp với các rãnh trong bạc đạn Drylin và giữ bạc đạn đúng vị trí, và có thể tạo áp lực lên bạc đạn nếu cần.

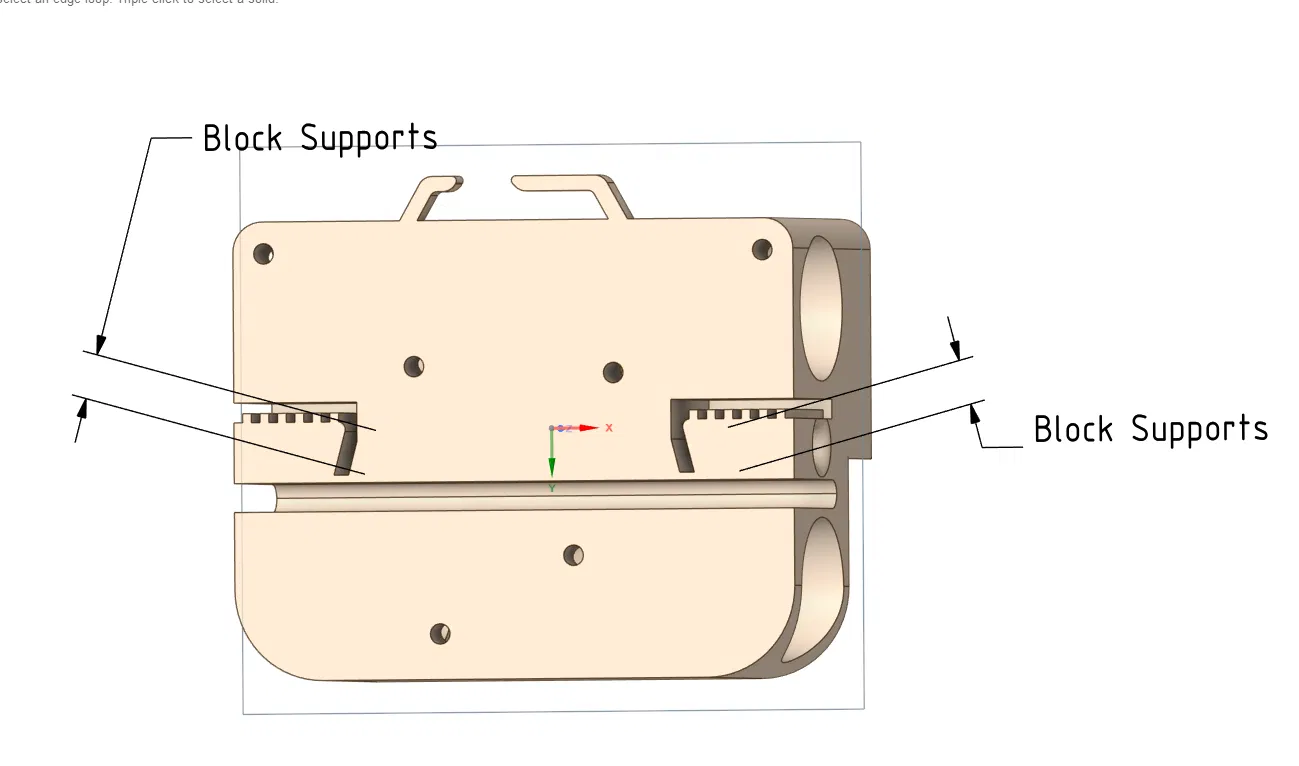

Trong thư viện ảnh có 2 khu vực mà bạn cần chặn support. Mình đề nghị in với các cài đặt sau:

PETG hoặc ABS hoặc Nylon nếu mấy anh em dư dả

Chiều cao lớp 0.2, đầu phun 0.4, tường trong trước tường ngoài, góc nghiêng support 70-75 độ. Mình dùng tối thiểu 3 lớp tường (mình cũng xen kẽ thêm tường trong Cura), 20-30% infill, kiểu điền đầy lớp trong đầy đủ (grid hoặc tam giác, v.v.)

Bạn sẽ cần 3 bạc đạn Igus Drylin RJ4JP-1-10.

Mình trông cậy vào mấy anh em thông báo cho mình về việc lắp ráp và bất kỳ vấn đề nào khác mà mấy anh em gặp phải. Nhắn tin cho mình nếu cần thay đổi. Mình cũng đã chỉnh kích thước lỗ bạc đạn là 19.1mm, cái này sẽ in ra hoàn hảo cho hầu hết mọi người. Nếu cần phóng to lỗ thêm, Dremel với đá mài hoặc đá lớn sẽ làm việc đó nhanh chóng. Bạn muốn có một chút lực cản khi đẩy bạc đạn vào, nhưng đừng quá nhiều. Các ốc giữ ở mặt sau cũng có thể tạo một chút lực căng ban đầu cho bạc đạn.

Máy in sẽ in ra tiến về phía trước khoảng 2mm so với nhà sản xuất.

Lịch sử thay đổi

07/12/23: dời lỗ ốc gắn dây curoa lùi về sau 1.2mm và thêm một bức tường nối vào khu vực gắn.

Hiện cũng có một file khác với lỗ bạc đạn lớn hơn là 19.3mm.
