Kệ đôi cho OWON DGE2070 và XDM1041

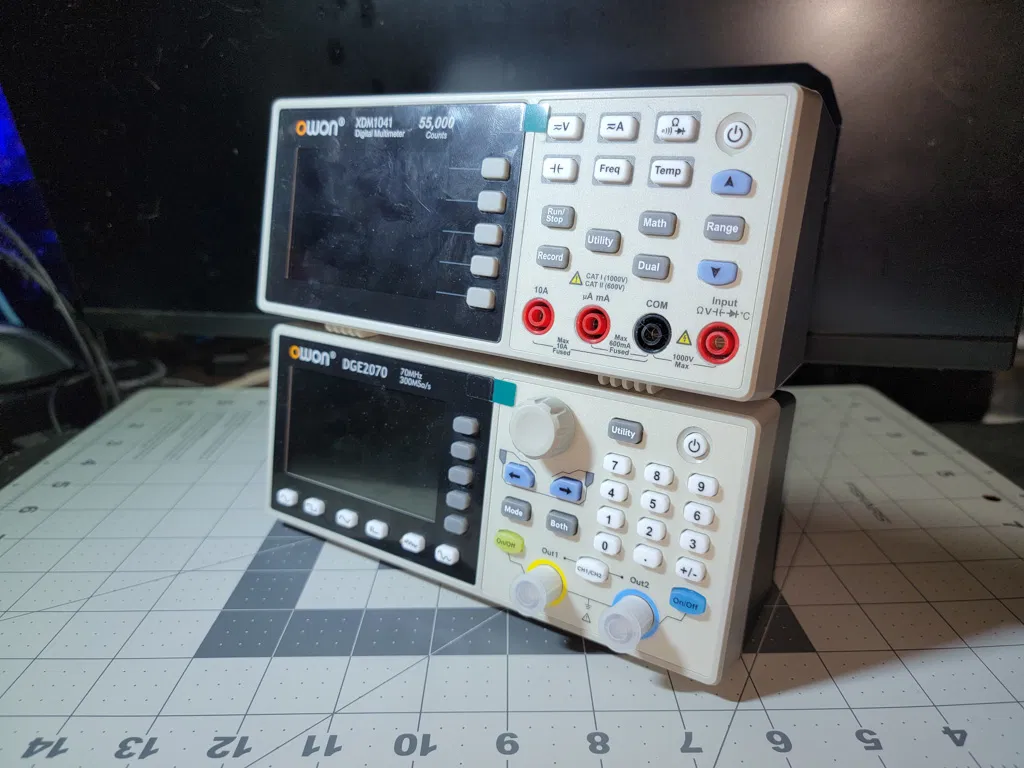

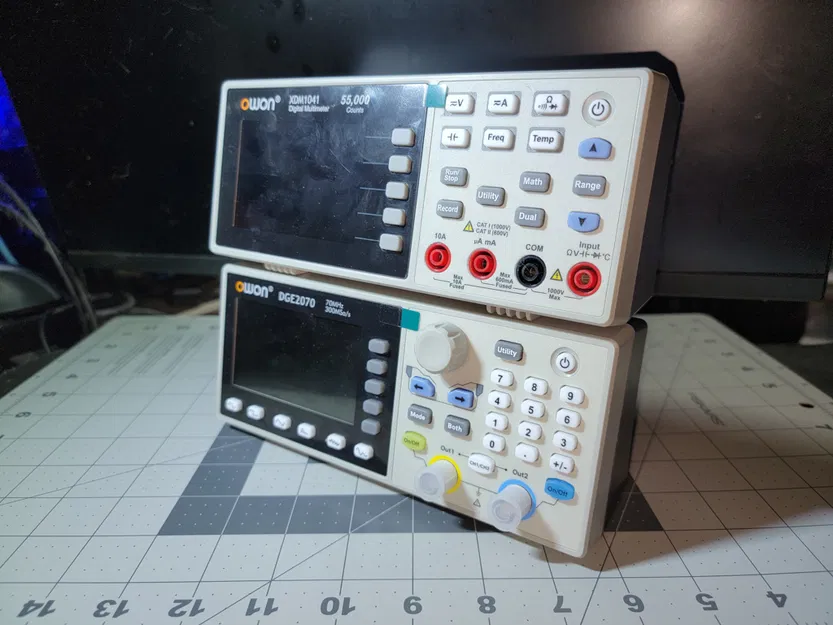

Mới mua cái máy OWON DGE2070 Arbitrary Waveform Generator với cái đồng hồ đo đa năng OWON XDM1041, mà không biết để đâu cho hết chỗ vì cái bàn làm việc của tui nó nhỏ xíu. Chuyển tới chuyển lui mấy món đồ, tui nghĩ bụng, "Ủa, nếu mà mình chồng hai cái này lên nhau được thì chắc chắn là có đủ chỗ để kế bên cái máy đo dao động ký của mình luôn."

Tui cũng tìm kiếm xung quanh coi có mấy cái gá đỡ nào cho mấy cái máy này không, mà không có cái nào ưng ý hết.

Thế là, tui tự thiết kế luôn.

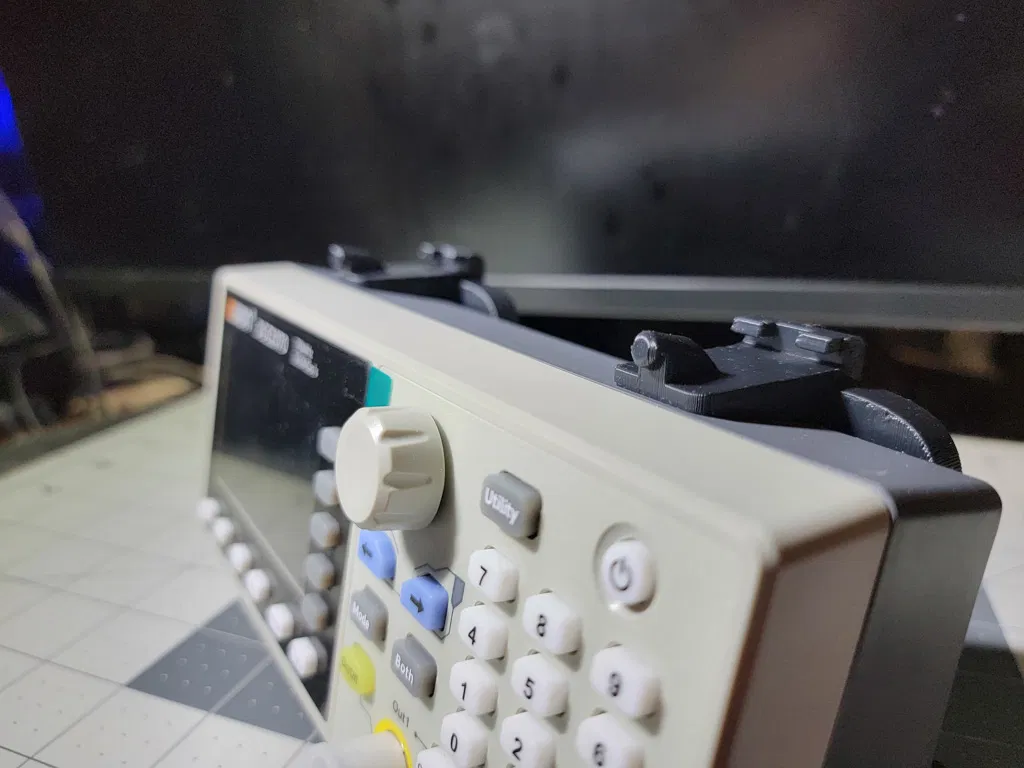

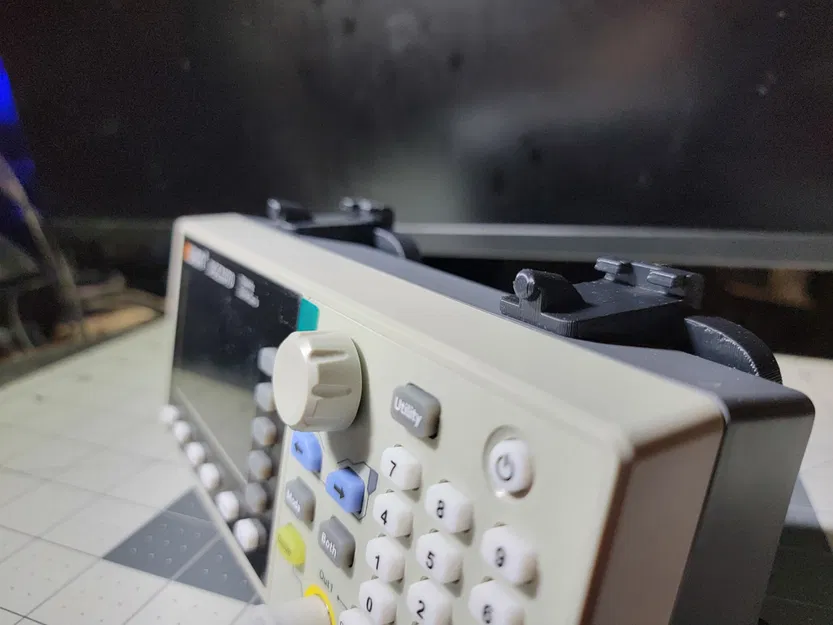

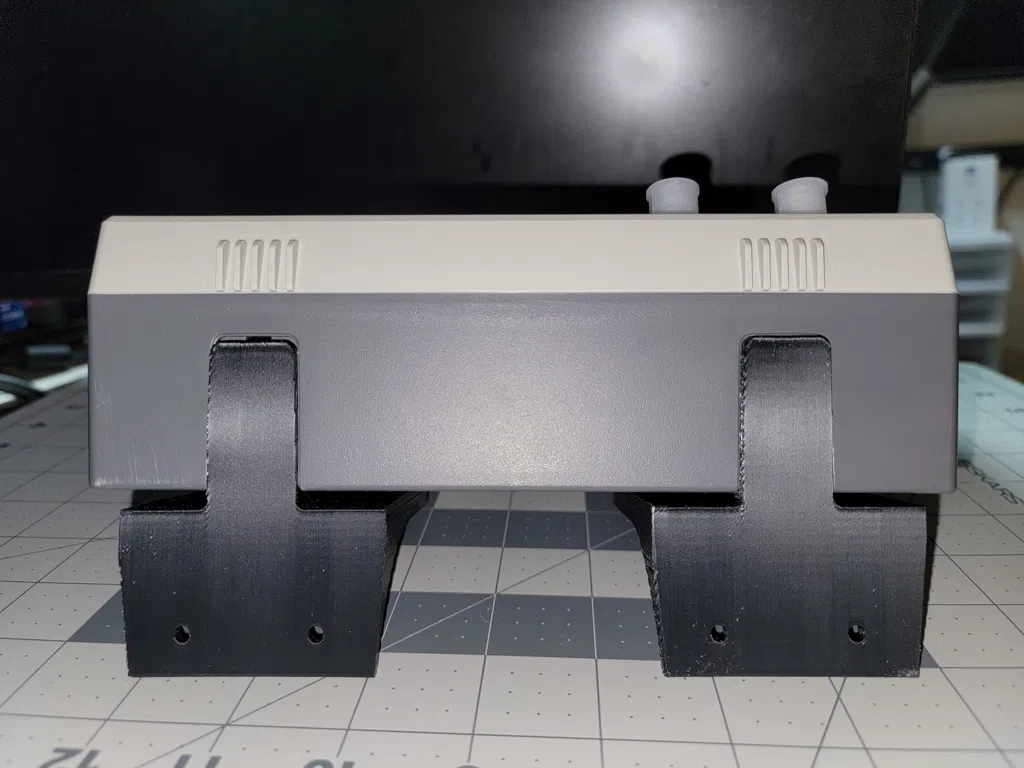

Cái này nó sẽ thay thế mấy cái chân đế bằng cao su phía sau của máy, bằng mấy cái gá được thiết kế để vừa khít với rãnh của mấy cái chân cao su đó. Nhờ vậy mà có thể chồng hai máy lên nhau, rồi bắt vít vô bàn làm việc hay kệ để khỏi bị trượt khi đang xài nha. Cái thiết kế này cũng cho phép xài cổng nguồn với cổng USB thoải mái, không bị vướng gì hết. Có thể mấy cái máy khác cùng kích cỡ cũng xài được, mà cái này thì tui không chắc 100% nha.

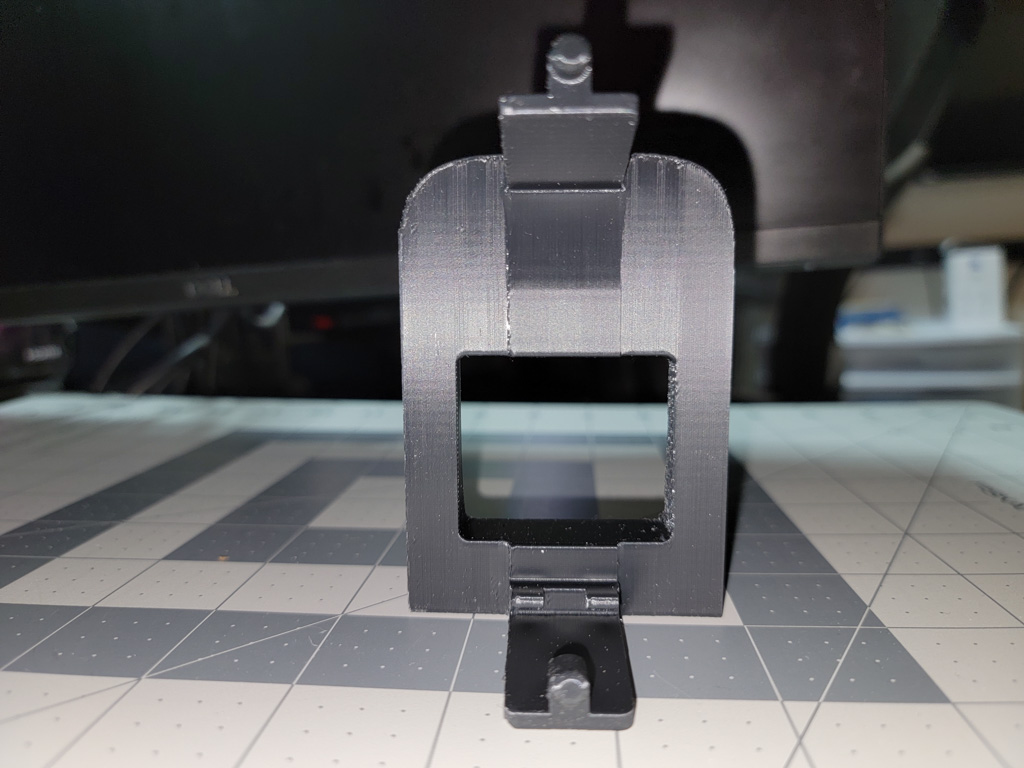

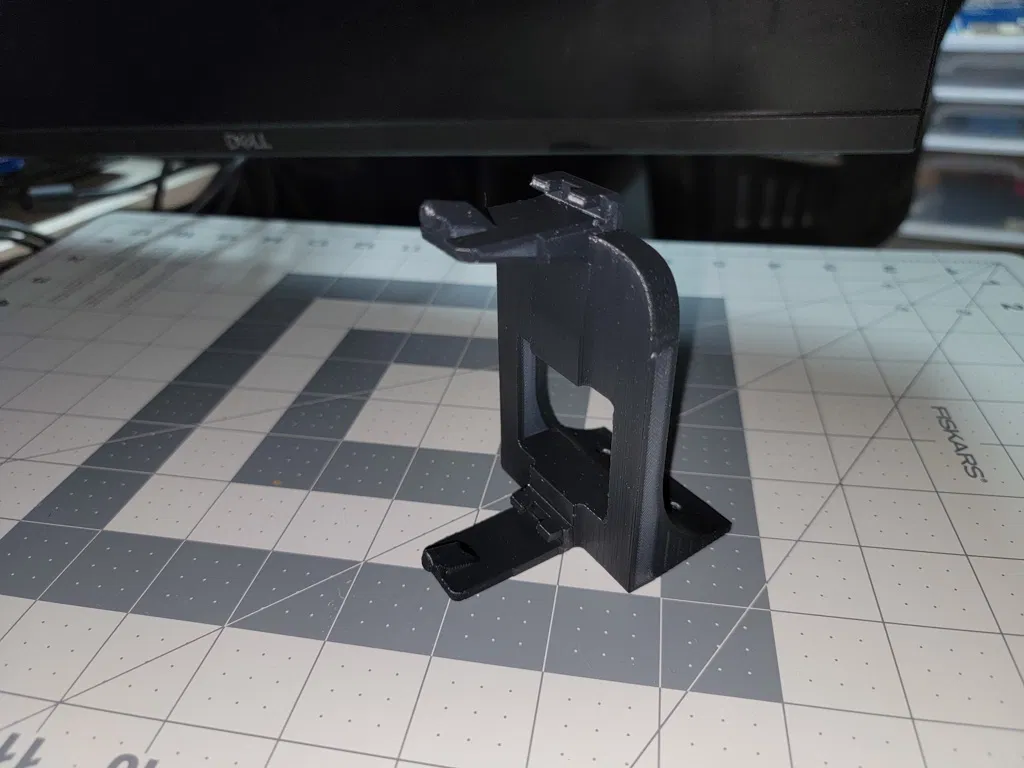

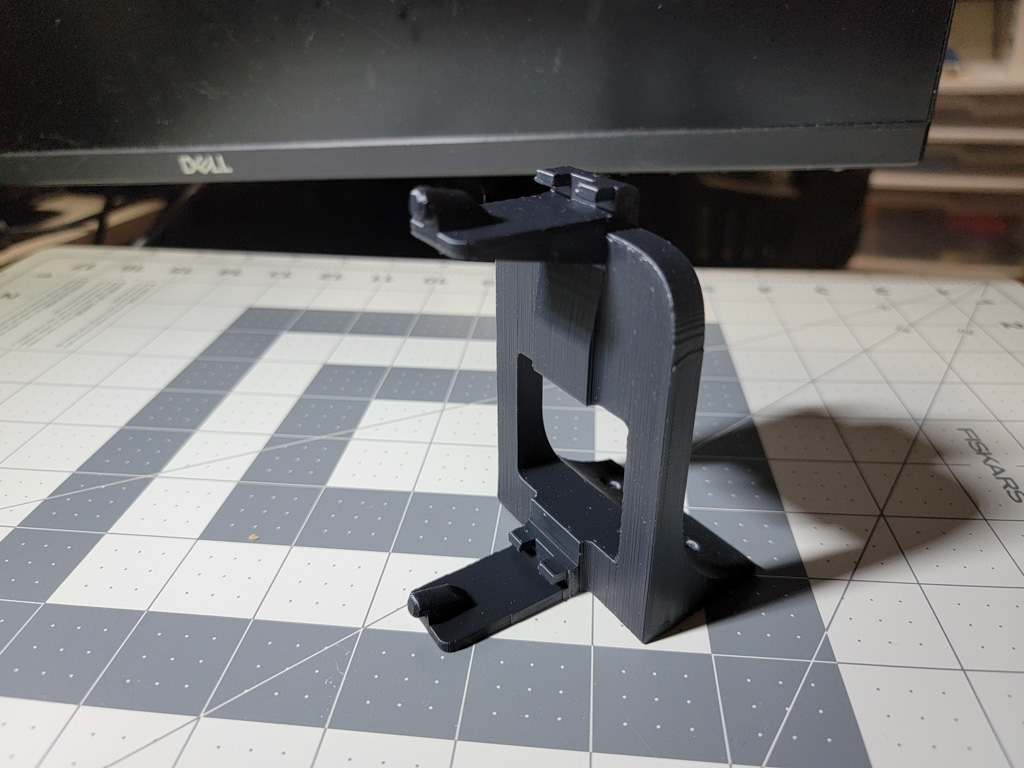

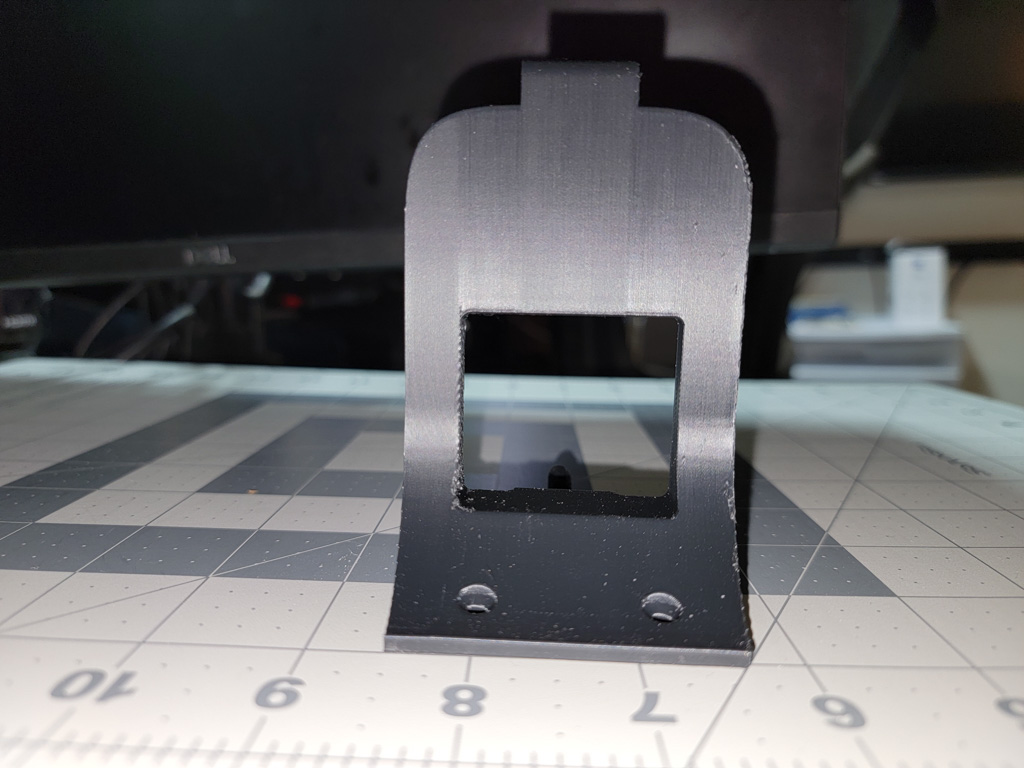

Tui in thử hai cái gá này, đặt nằm xuống in, chỉ xài support dạng cây thôi, mà in ra ngon lành cành đào! Vừa khít mấy cái rãnh chân máy, giữ máy chắc chắn luôn.

In bằng cái loại Elegoo Rapid PLA+ với độ cao lớp là 0.2 mm, độ đặc là 25% (tại tui quên chỉnh lại).

Tui có đính kèm file .stl với file .step luôn nha.

Thiết kế bằng Fusion 360.
