Đế Trưng Bày Giải Nobel: Máy Thời Tiết

Trời ơi, Giải Nobel đó! Ai lại đi đặt Giải Nobel xuống bàn...

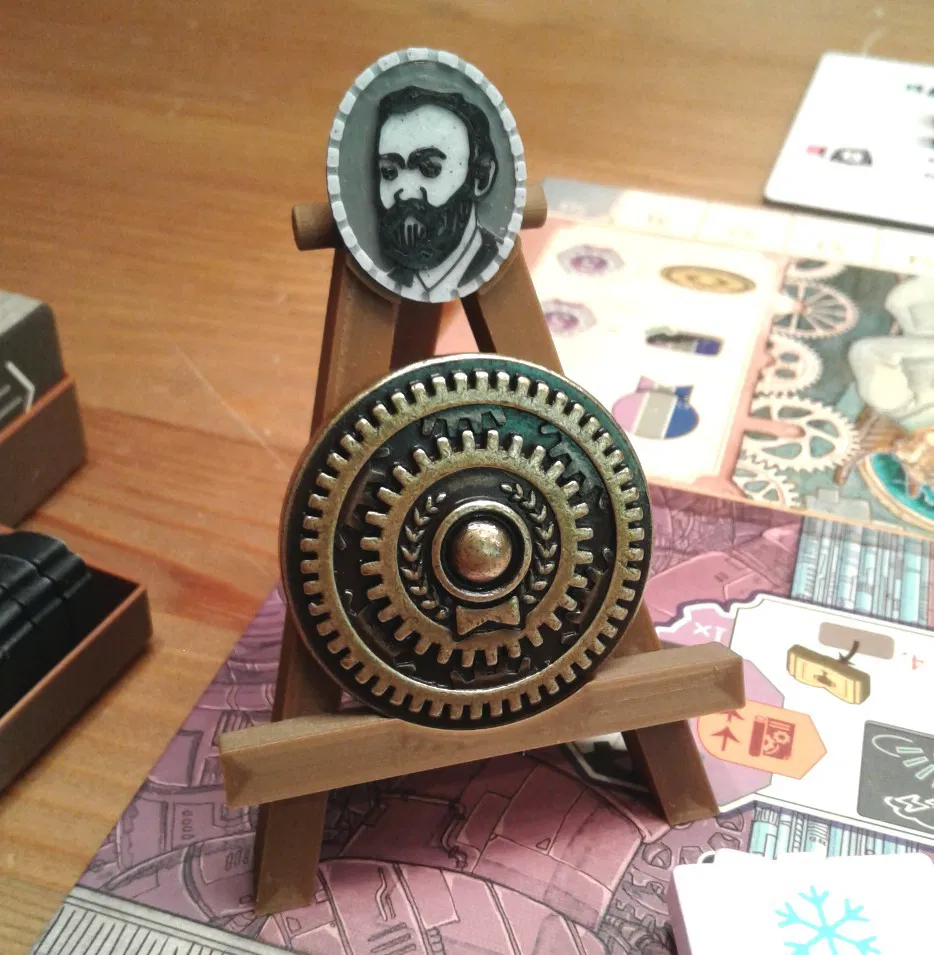

Đây là một cái đế để trưng bày Giải Nobel, một phần của board game Weather Machine, và có cả chân dung của chính Alfred Nobel ở trên đỉnh đế. Đế này sẽ trưng bày được cả phiên bản gốc bằng gỗ của Giải thưởng đi kèm game, hoặc phiên bản kim loại đi kèm các bản nâng cấp. Cái đế này có thể gấp lại và dễ dàng bỏ vừa vào hộp game.

Phần chân chống easel này là bản remix từ file Fusion 360 do Eunny (Thingiverse) và Threehanded (Printables) cung cấp. Phần chân dung Nobel là do tôi tự tạo ra, bắt đầu từ một ảnh đen trắng tìm được trên mạng.

Cài đặt In ấn

Thương hiệu máy in:

Creality

Máy in:

Ender 5

Rafts:

Không

Supports:

Có

Độ phân giải:

Đế: Đầu phun 0.4 mm, Chiều cao lớp 0.1 mm; Biển tên: Đầu phun 0.2 mm, Chiều cao lớp 0.08 mm

Infill:

20%; 25%

Filament: Amolen; FormFutura; eSun PLA và Wood, PLA; PLA; PLA+ Walnut, Marble; Iron Grey; Black

Ghi chú:

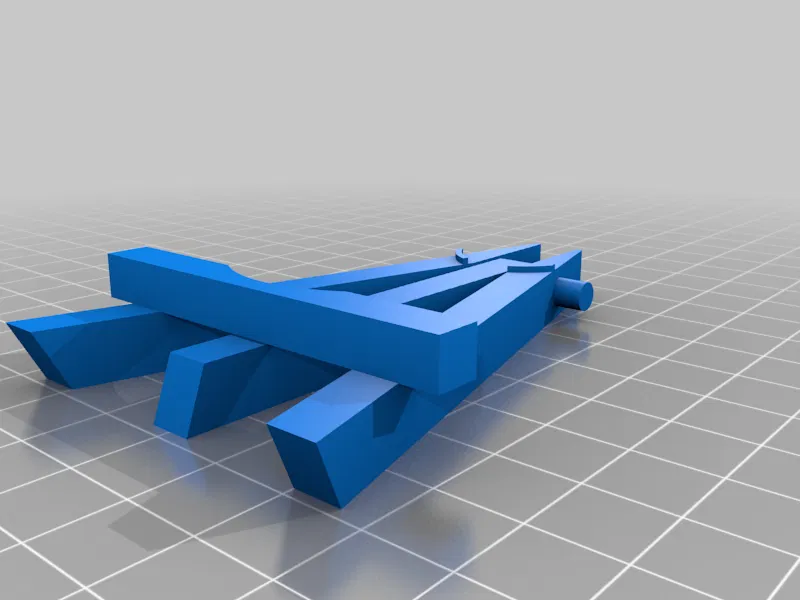

Phần easel được in với độ phân giải 0.4 mm như một khối duy nhất - chân sau tách ra nhẹ nhàng khỏi phần chân chữ A của đế. Có sử dụng supports để in phần easel.

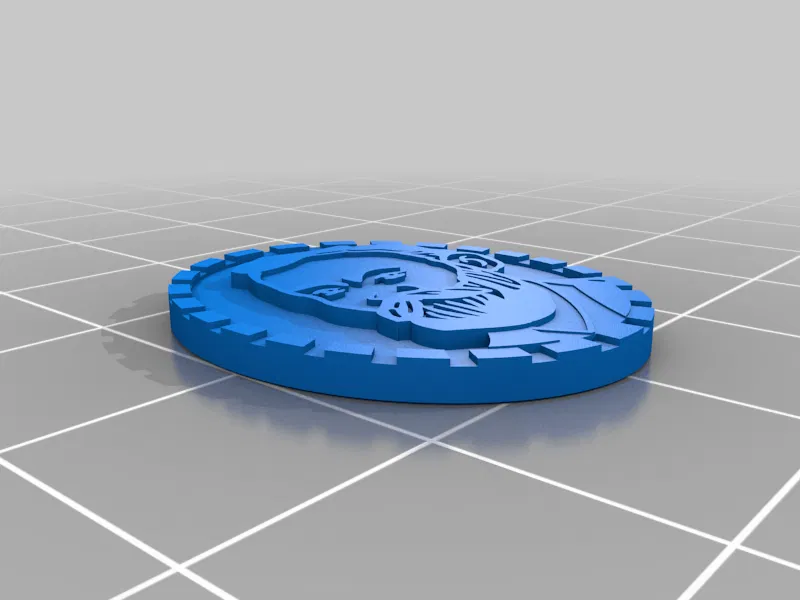

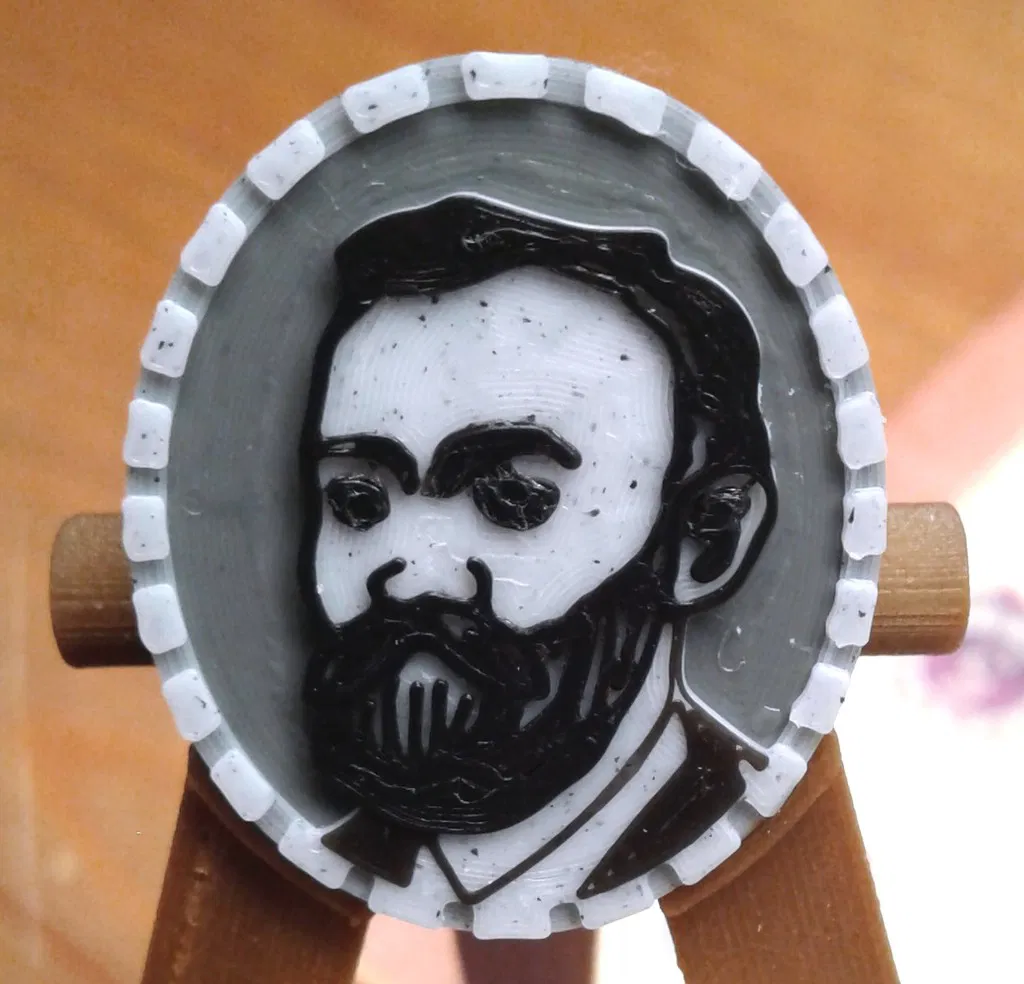

Phần chân dung Alfred Nobel được in với độ phân giải 0.2 mm, sử dụng hai lần đổi filament.

Phần chân dung được dán keo siêu dính lên phần easel, và nó đóng vai trò là thanh chặn phía sau cho chân đế.

Cách tôi thiết kế

File .F3D do Eunny và Threehanded chia sẻ đã được chỉnh sửa trong Fusion 360 tới kích thước phù hợp với Giải Nobel. Thiết kế sau đó được xuất ra file .STL vào MeshMixer.

Phần chân dung Alfred Nobel được thiết kế trong Fusion 360. Một bức chân dung Alfred Nobel đen trắng dạng .JPG đã được chỉnh sửa trong Gimp, chuyển đổi sang file .SVG bằng Inkscape, và nhập vào Fusion 360 để tạo khối. Thiết kế cuối cùng được xuất ra file .STL vào MeshMixer.
