FtFE "Fresh the Fume Extractor" - Máy hút khói hàn 120mm với USB-C PD [không cần hỗ trợ]

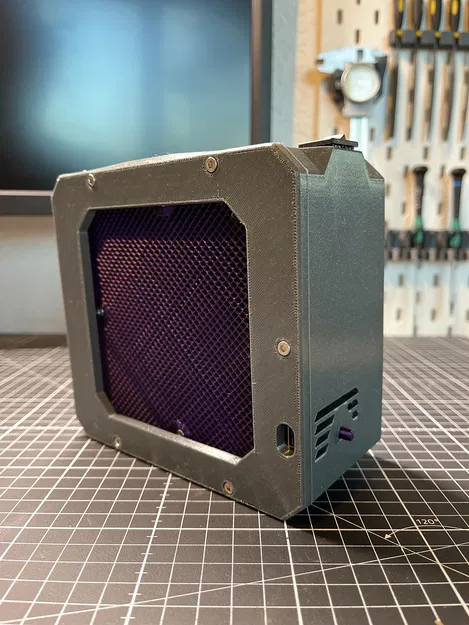

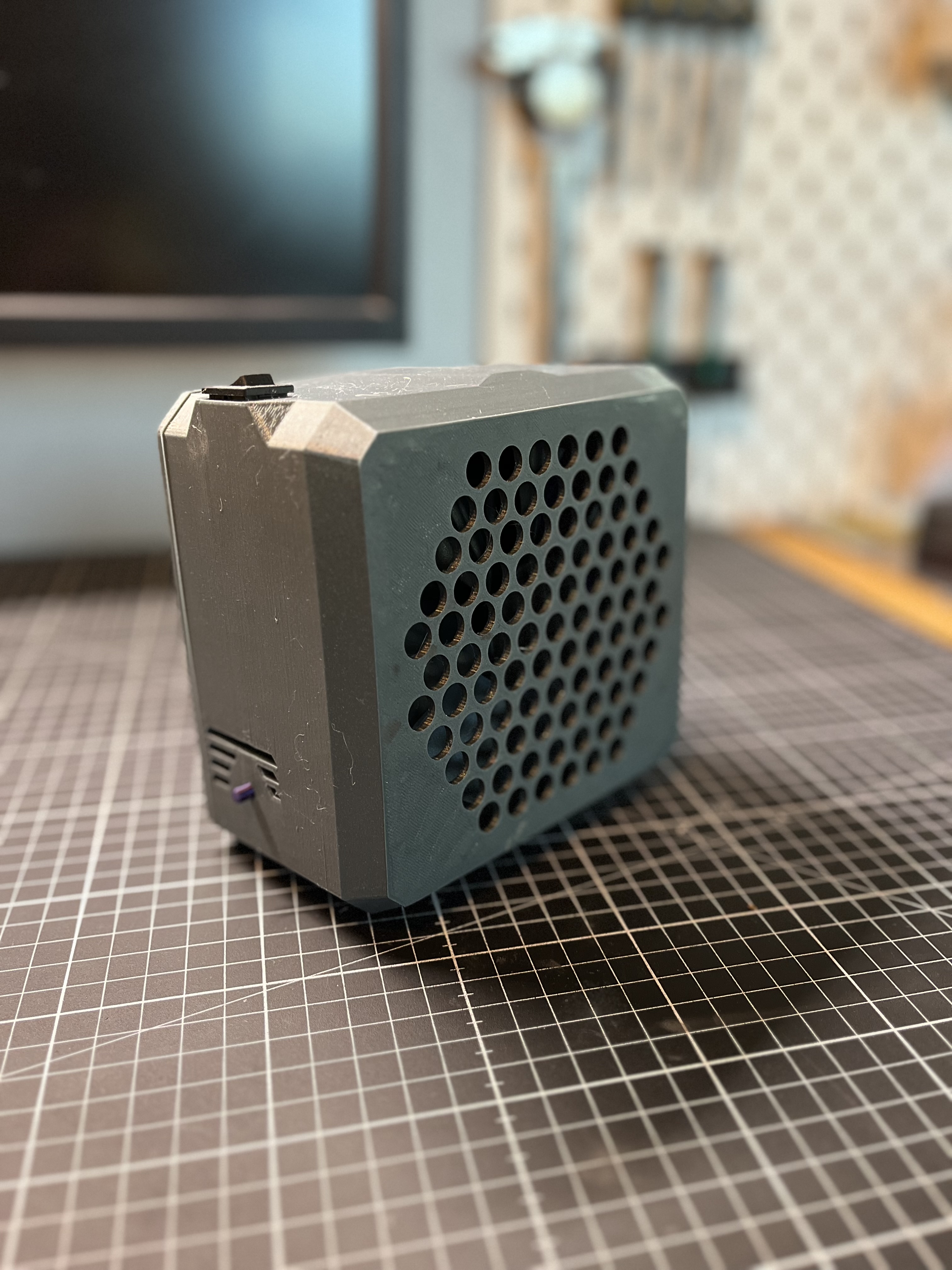

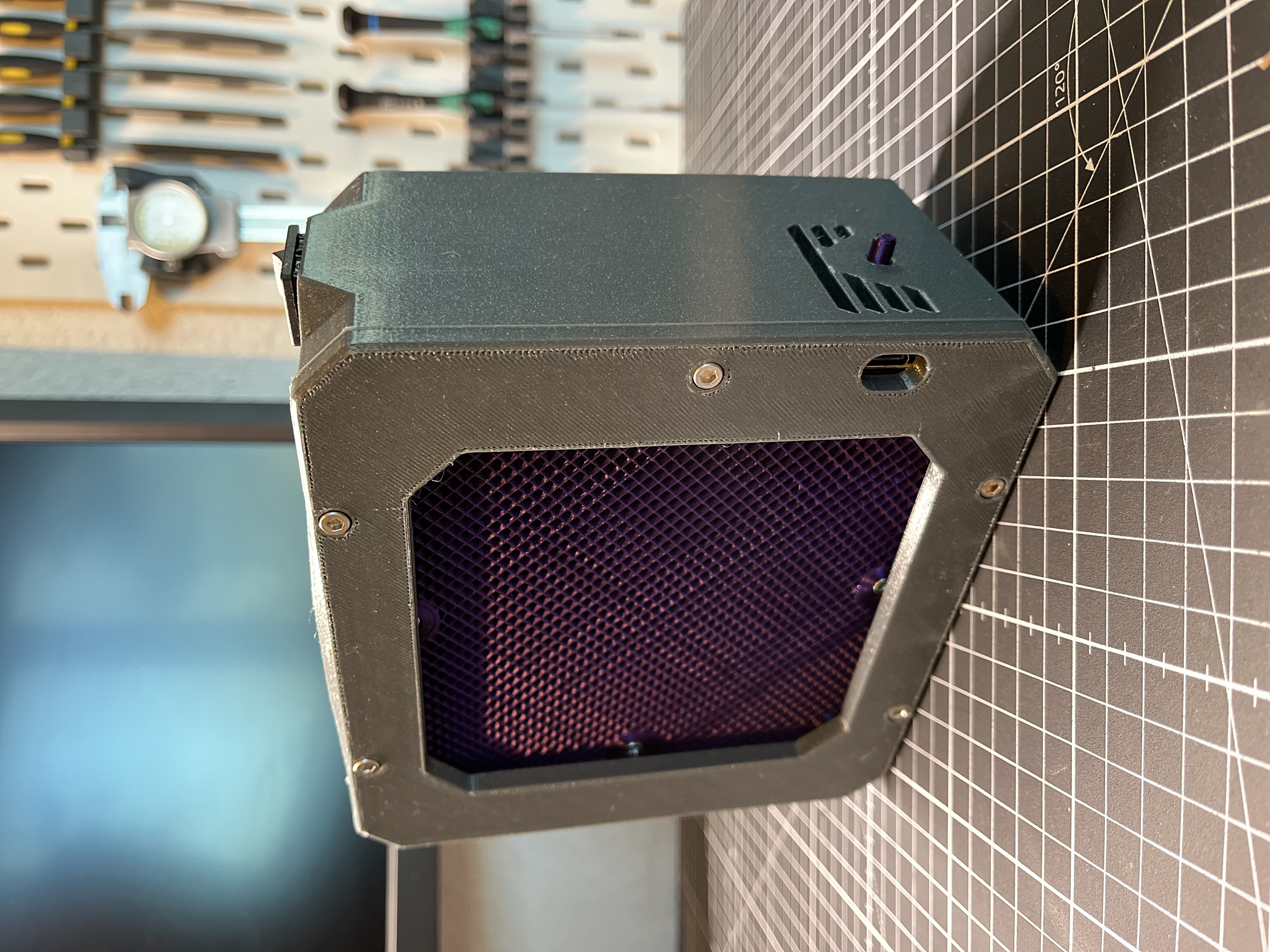

Đây là “Fresh the Fume Extractor”.

Bộ lọc HEPA vô dụng và Vải lọc Carbon hoạt tính / Tấm lọc không đủ hiệu quả để hút khói hàn! Đó là lý do tại sao tôi thiết kế FtFE!

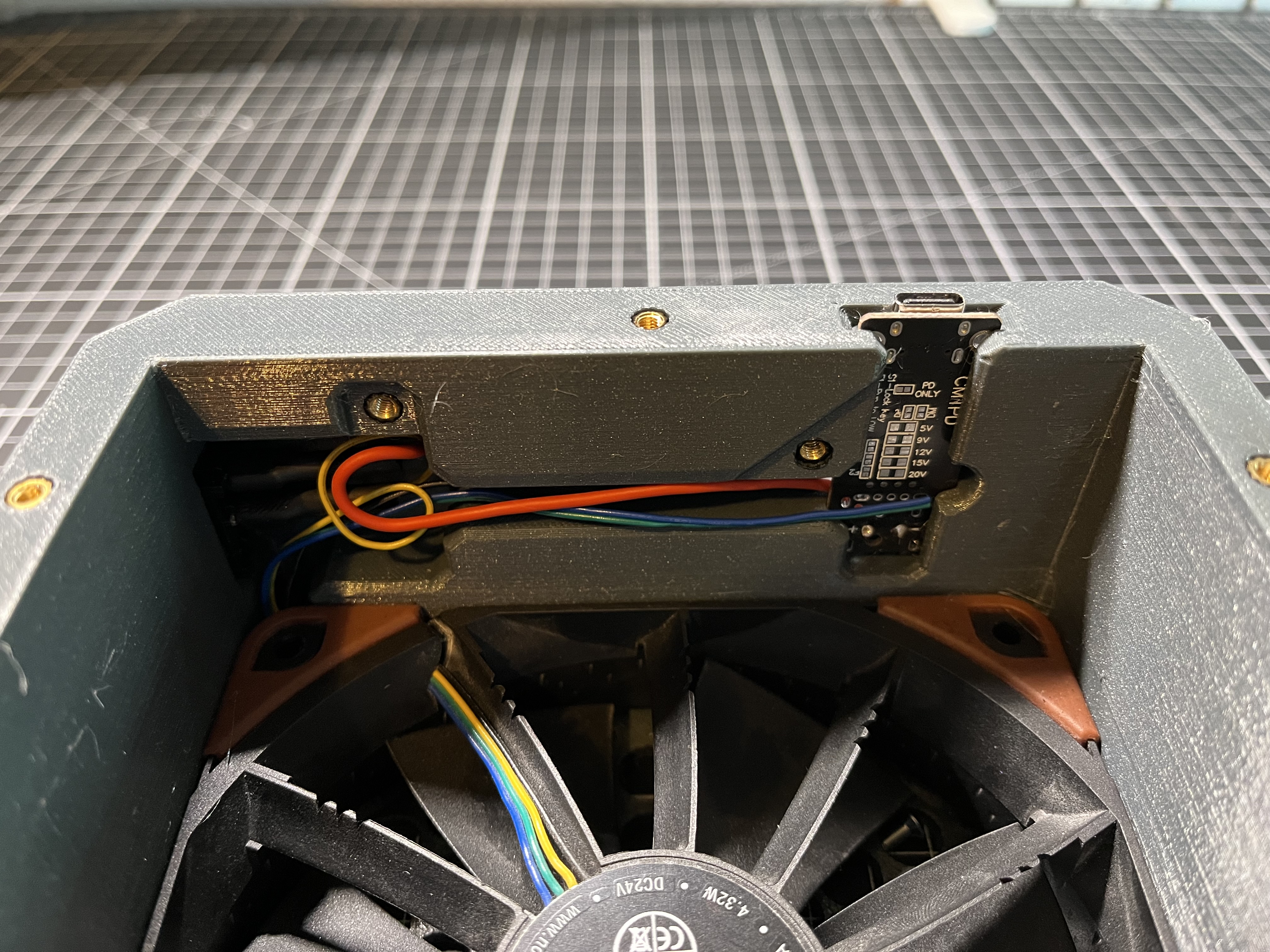

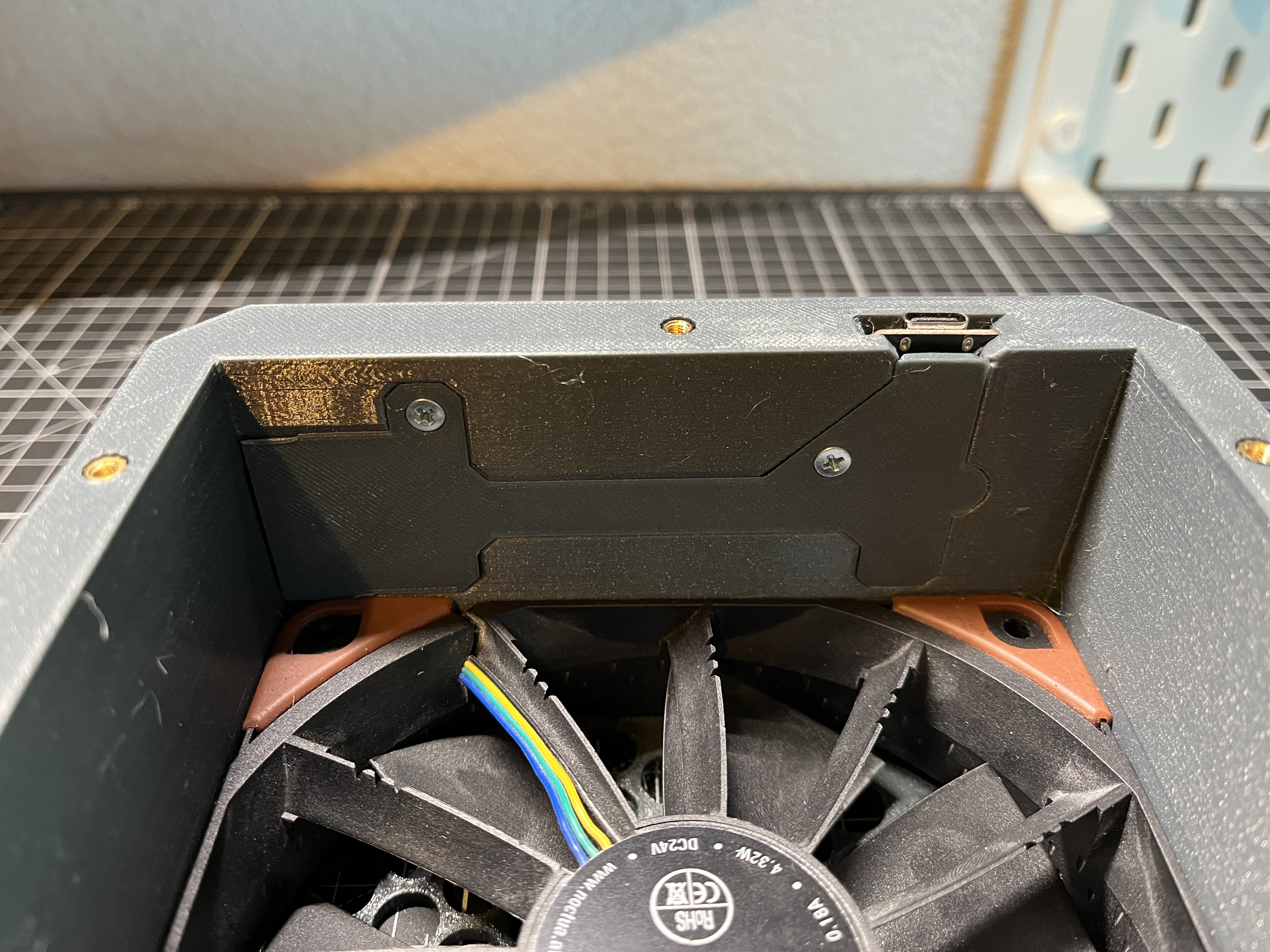

Nó là một máy hút khói dựa trên Quạt 24V được cấp nguồn thông qua module kích hoạt USB-C PD.

Tốc độ quạt có thể được thay đổi bằng một nút trên Module kích hoạt USB-C (5V/9V/12V/15V/20V).

Nó nên được sử dụng với 526 cm³ viên carbon hoạt tính nhưng cũng có thể sử dụng bộ lọc AlveoP3D nếu bạn có sẵn (thông tin thêm bên dưới)

Lịch sử phiên bản:

2024-02-08 Đã thay đổi _"FtFE_charcoal-basket_basev01" thành Phiên bản v01.2 cao hơn 4mm để giảm khoảng trống giữa nắp và giỏ

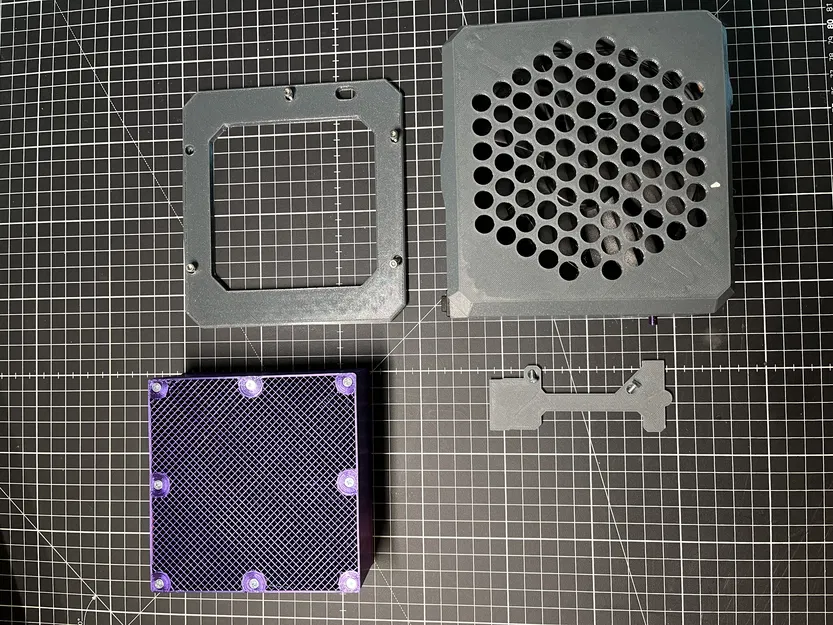

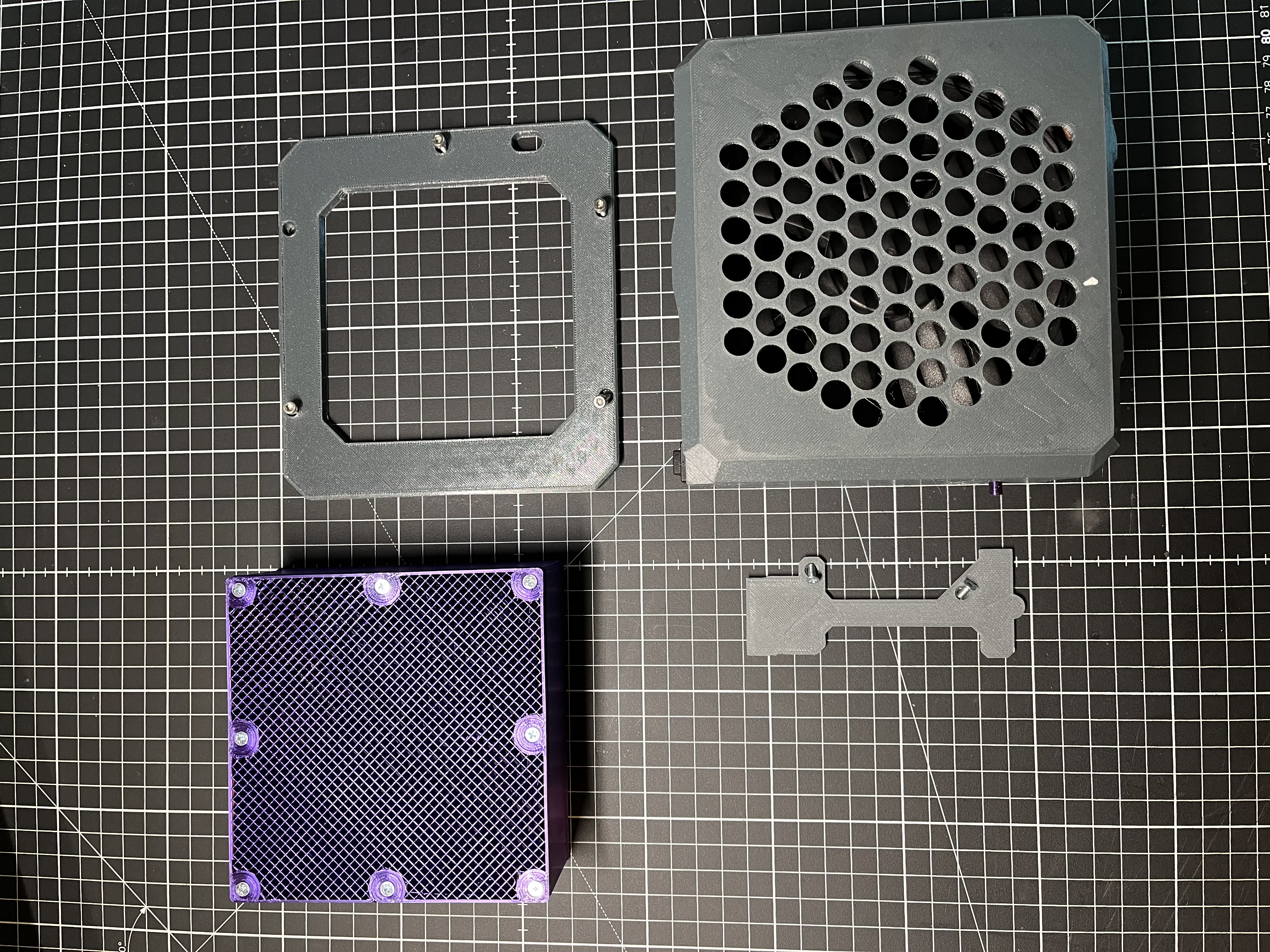

Những gì bạn cần để chế tạo "FtFE"

1x Module kích hoạt USB-C PD (Tôi đã sử dụng cái này https://de.aliexpress.com/item/1005005968432828.html)

1x Công tắc BẬT/TẮT Rocker (có nhiều công ty khác nhau tuân theo cùng một tiêu chuẩn, làm tài liệu tham khảo có f.e. Marquardt 1801.1146 https://www.mouser.de/ProductDetail/Marquardt-Switches/1801.1146?qs=4EOvy6wCNnsq9DCOYXGyGQ%3D%3D)

1x Quạt 120x120x25mm 24V (ví dụ: từ Noctua https://noctua.at/de/nf-f12-industrialppc-24v-3000-sp-ip67-pwm/specification hoặc phiên bản rẻ hơn từ aliexpress https://de.aliexpress.com/item/1005005758086389.html)

7x Ren cấy nhiệt M3

2x Ốc vít chìm M3x12mm

8x Ốc vít chìm M3x12mm hoặc lên đến M3x30mm

5x Ốc vít đầu trụ M3x8mm

4x Nam châm Neodym ⌀10x4 (tùy chọn: xem “suy nghĩ thêm”)

viên carbon hoạt tính (hoặc 1x Bộ lọc AlveoP3D)

Chỉ dẫn in cho vỏ máy

• in thân vỏ với họa tiết lưới trên mặt bàn in để bạn không cần hỗ trợ!
• Tôi đã in của tôi với 2 lớp viền và 10% mật độ ruột, hoạt động rất tốt

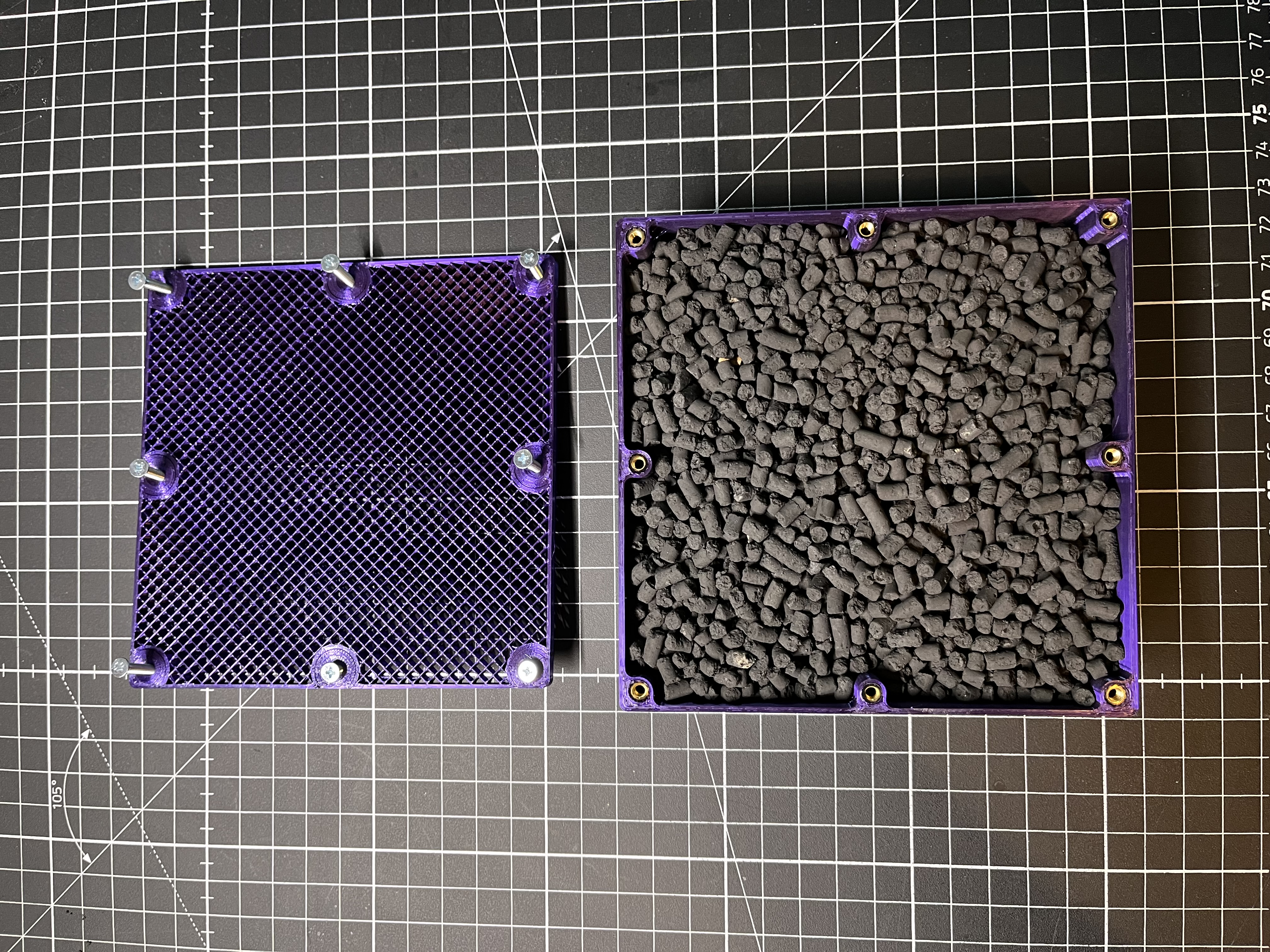

Chỉ dẫn in cho giỏ đựng carbon hoạt tính

• các bộ phận giỏ được thiết kế để in với 0 lớp trên và 0 lớp dưới.
• mật độ ruột xác định không gian của lưới (Tôi đã in với 25% mật độ ruột)
• hãy đảm bảo đặt "Solid infill threshold area" đủ cao để điền đầy mọi thứ không thuộc về lưới chính
• tôi đã in với 3 lớp viền
• Tôi đã in insert bằng PLA và cần một cái viền (brim)

Nguồn điện bạn cần để chạy "FtFE"

Lý tưởng nhất là bạn có bộ sạc USB-C 100W hoặc trạm nối với cáp cũng hỗ trợ 100W. Với cấu hình này, bạn có thể bật quạt 24V ở tốc độ tối đa. Với nút bấm, bạn có thể giảm tốc độ quạt.

Nếu bạn không có bộ sạc hoặc cáp USB-C 100W, tốc độ quạt sẽ bị giới hạn ở mức đầu ra của nguồn điện đã sử dụng và do đó sẽ không chạy ở tốc độ tối đa.

Suy nghĩ thêm:

• Bạn cũng có thể sử dụng quạt 120x120x25mm 12V thay vì 24V, nhưng hãy lưu ý rằng với Module kích hoạt USB-C 24V, bạn có thể chọn lên đến 20V!! Với điều đó, bạn có thể dễ dàng làm hỏng quạt 12V!! Nếu bạn sử dụng Module kích hoạt 24V với quạt 12V, đừng sử dụng nút bấm (để tránh thay đổi đầu ra một cách vô tình) và hãy đảm bảo tắt quạt hoặc ngắt kết nối quạt trước khi chọn 5V/9V hoặc 12V.

• Các lựa chọn khác của bạn cho quạt 12V là sử dụng một module kích hoạt chỉ hỗ trợ tối đa 12V (hoặc 12V tĩnh) tùy thuộc vào module, nút bấm là không cần thiết.

• Tôi đã thêm 4 lỗ cho nam châm Neodym ⌀10x4mm ở mặt sau của lưới phía trước. Có lẽ một số bạn muốn gắn một cái mui xe, ống dẫn hoặc thứ gì đó tương tự. Chúng không bắt buộc phải sử dụng. Tôi rất vui nếu thấy một số bản mod từ cộng đồng

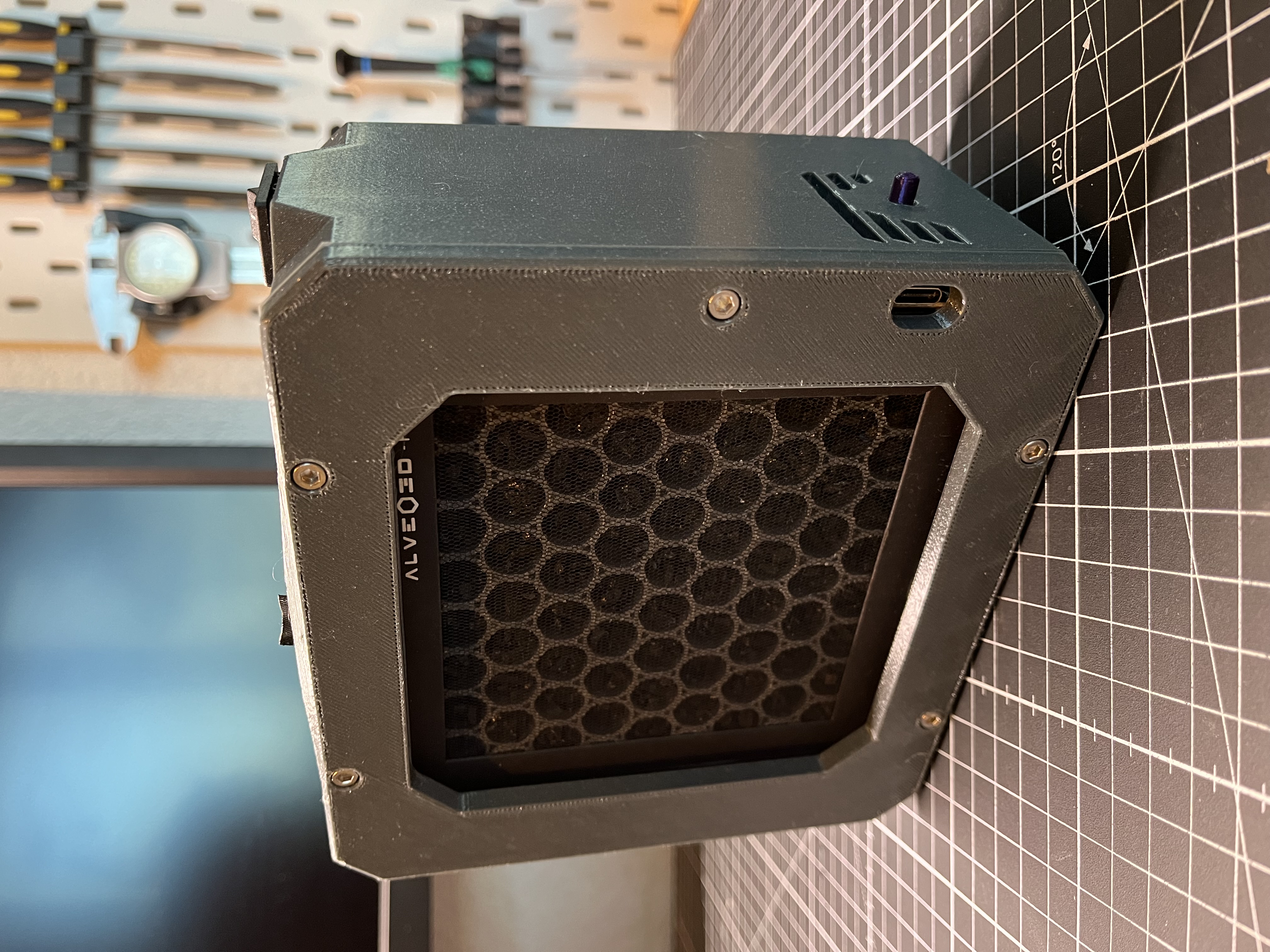

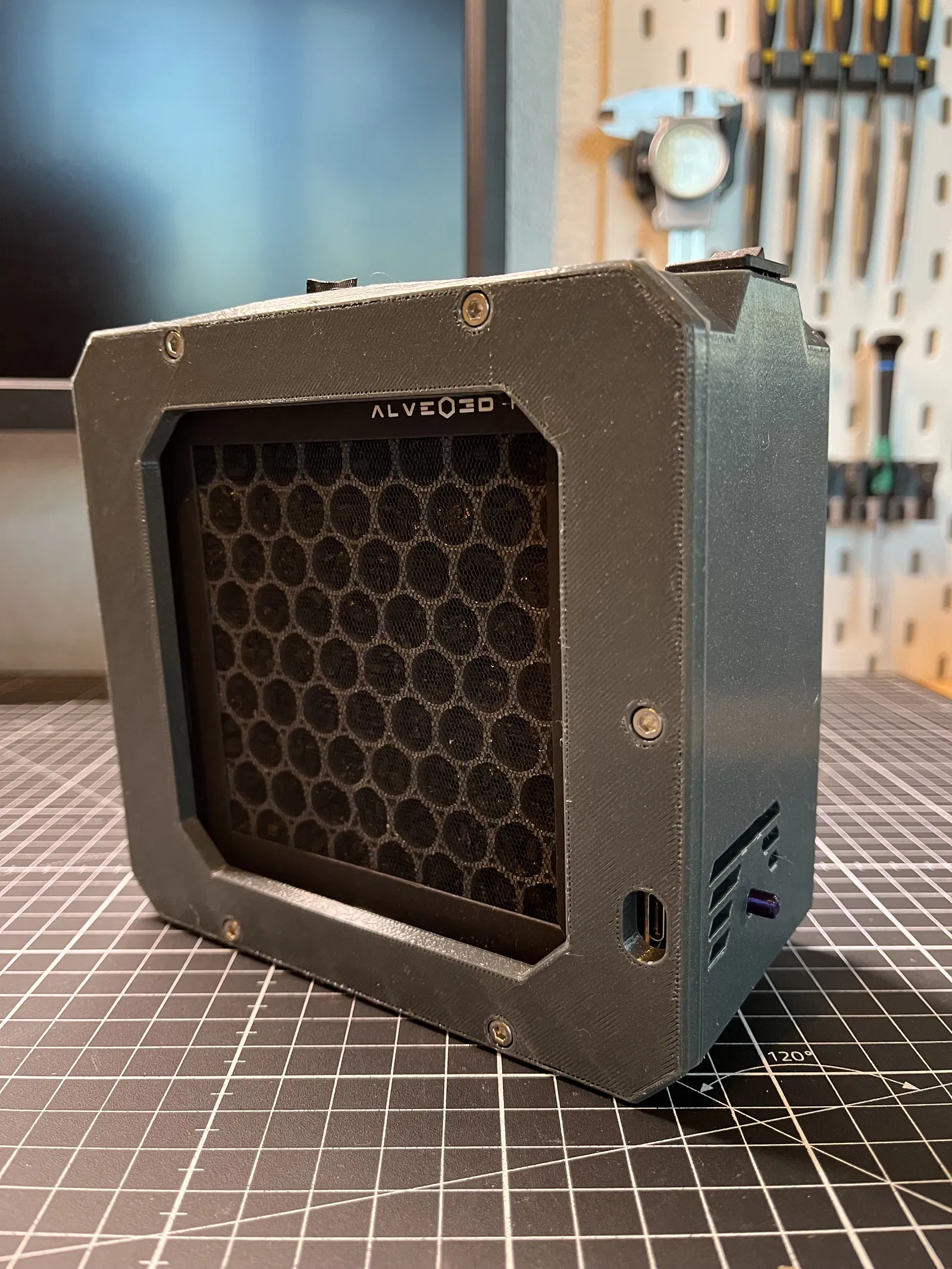

Sử dụng Bộ lọc AlveoP3D

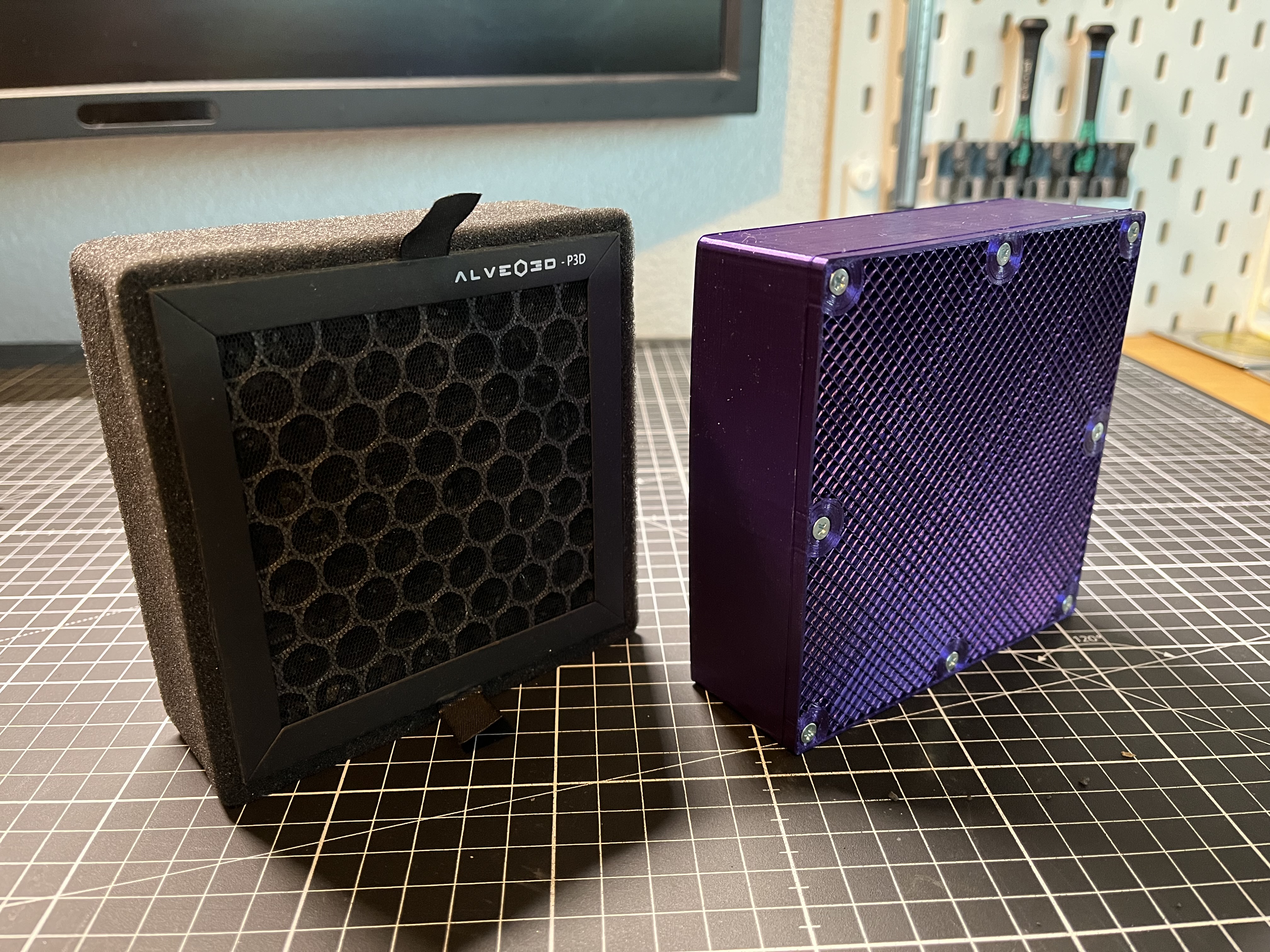

Kích thước của thân máy được chọn sao cho bạn có thể sử dụng bộ lọc này thay vì giỏ đựng carbon hoạt tính.

Nếu bạn sử dụng bộ lọc này, bạn cần một quạt có áp suất tĩnh cao (vì bộ lọc HEPA13)

Chiếc Noctua được liên kết đáp ứng yêu cầu này rất tốt.

Điều quan trọng cần biết là, để lọc khói hàn, carbon hoạt tính là cách hiệu quả nhất, vì vậy tôi đoán việc sử dụng bộ lọc với viên carbon hoạt tính sẽ hiệu quả hơn.

Chúc vui vẻ!
