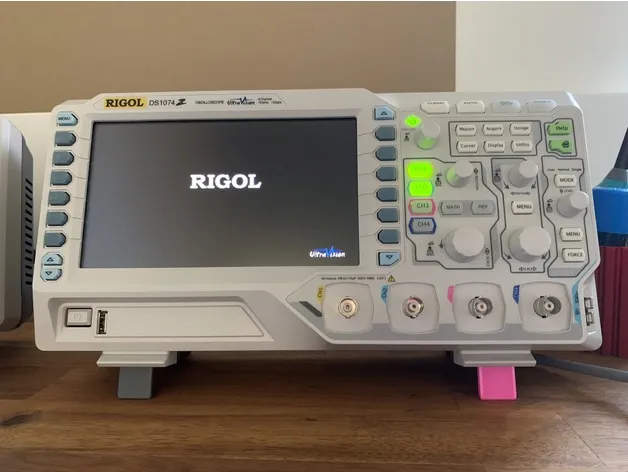

Chân thay thế cho máy hiện sóng Rigol 1054Z / 1074Z / 1104Z

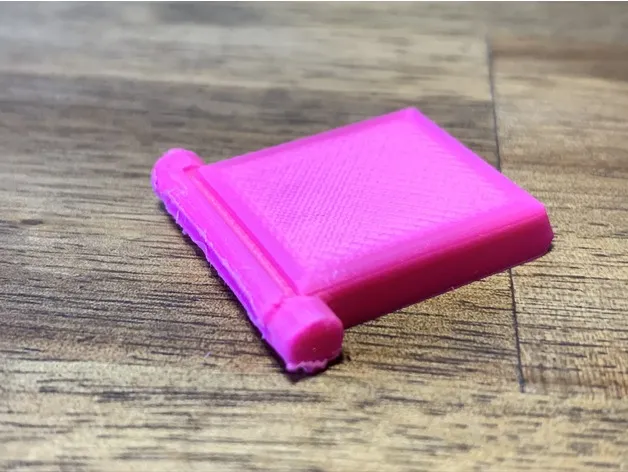

Chân trên máy hiện sóng Rigol 1054Z của bạn có bị hỏng không? In một cái mới và lắp vào trong vài phút. Mẫu in này có thể "kém tinh xảo" hơn một chút so với bản gốc nhưng đủ gần để khóa lại.

Hướng dẫn in

In cái này với chiều cao lớp 0.05mm (Chi tiết siêu cao) bằng PLA. Nó sẽ cần hỗ trợ để tránh bị võng ở các chỗ lồi. Tôi đã thay đổi Ngưỡng Overhang thành 90 độ, Mẫu thành tổ ong, giảm Khoảng cách Mẫu xuống 0.5mm, và tắt Tùy chọn Không hỗ trợ Cầu. In nó phẳng trên bàn để tối đa hóa độ bền của các điểm xoay.

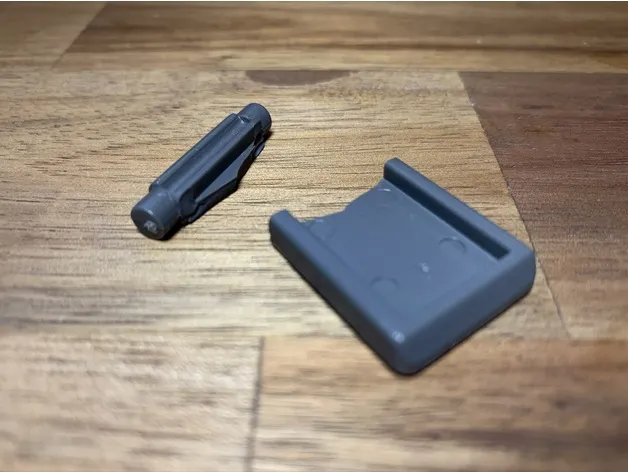

Lắp chân mới. Gỡ bỏ bốn vít Torx từ 1054Z. Hai vít nhỏ gần mỗi chân. Hai vít lớn hơn ẩn sau tay cầm. Không cần thiết phải gỡ bỏ hoàn toàn tấm lưng. Tách các tấm trước và sau vừa đủ để chân có thể bật ra. Các chân được kẹp giữa hai tấm và dễ dàng tháo ra.
