Bộ ống xả cho quạt làm mát tủ mạng 3 x 120mm

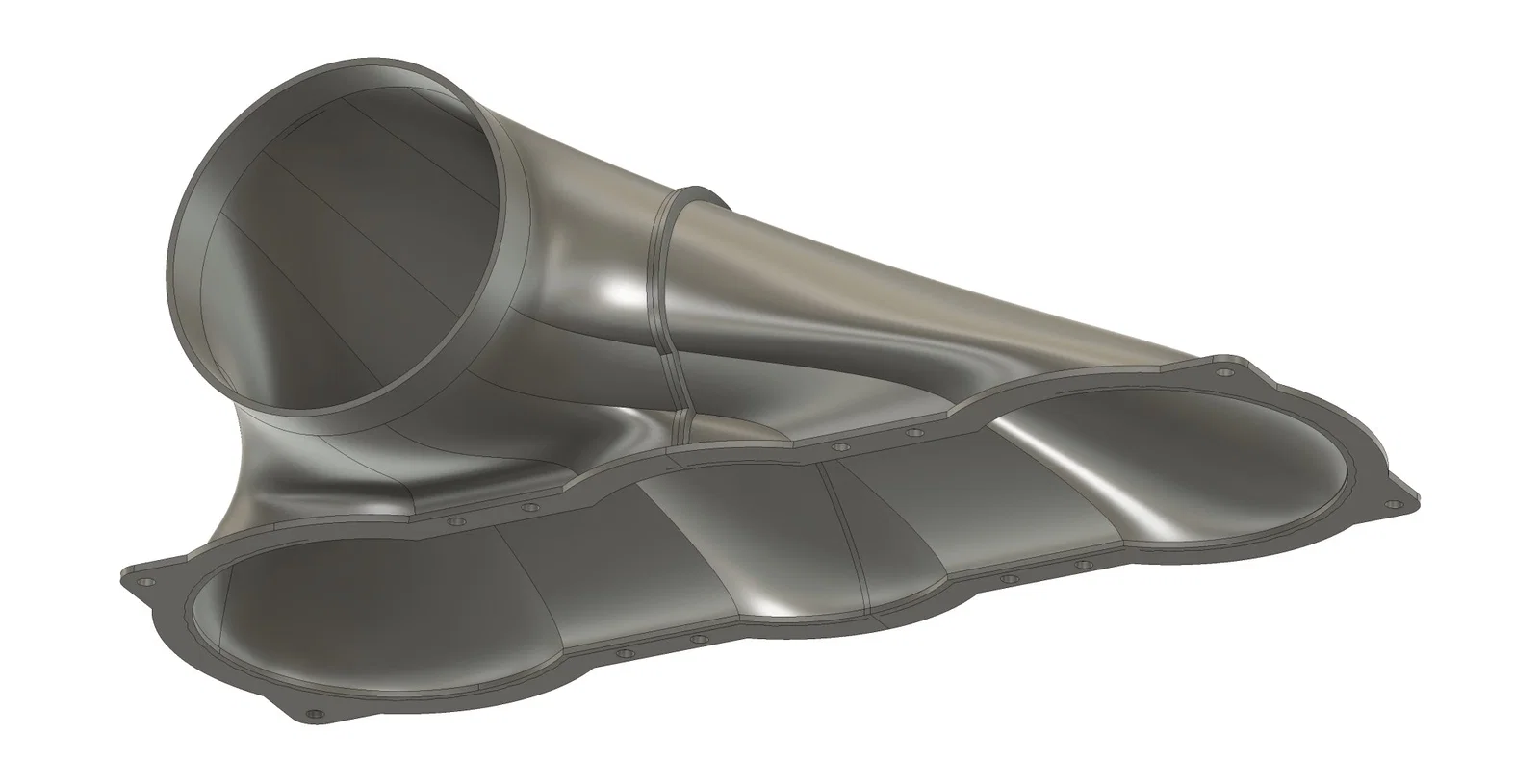

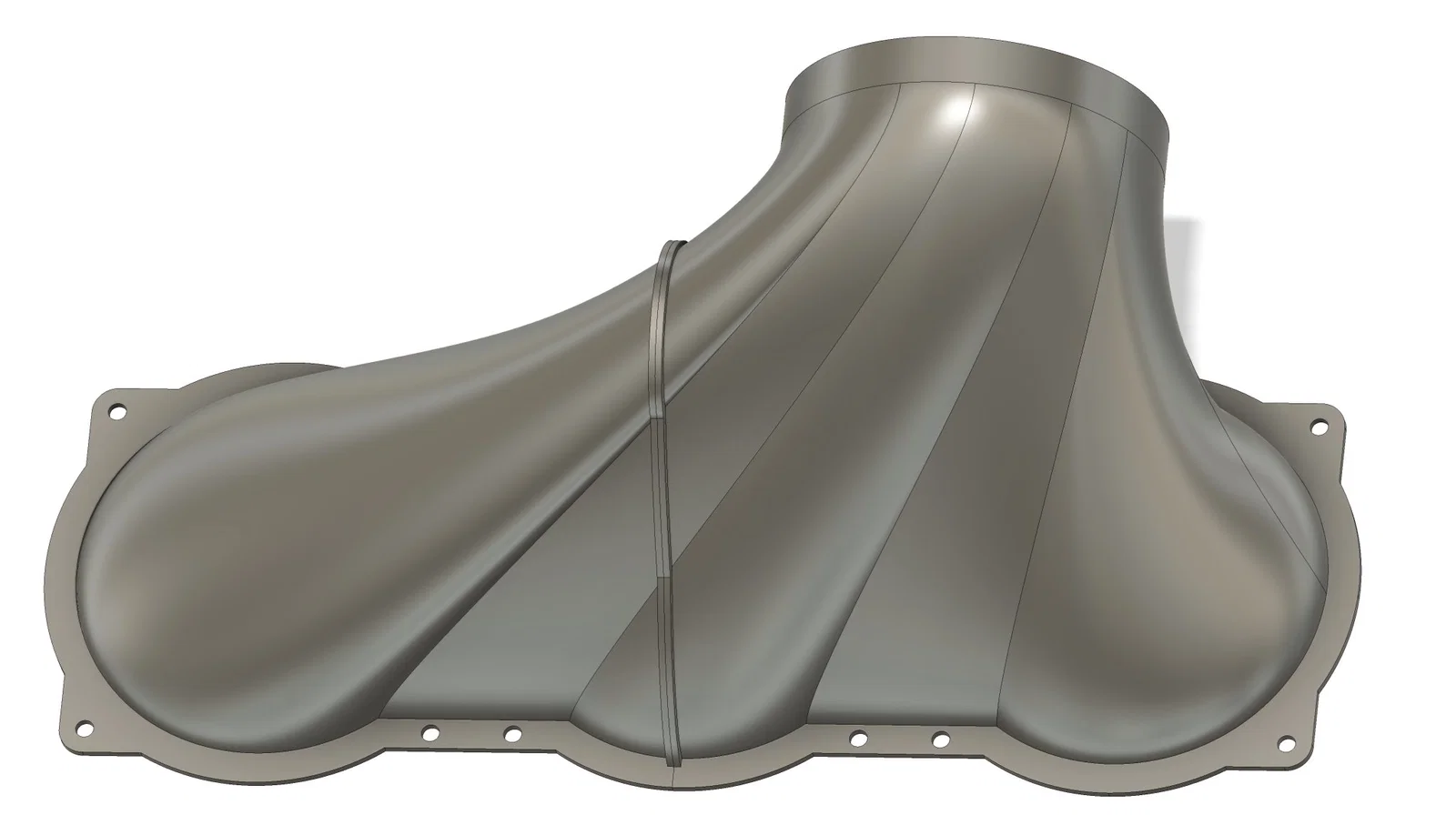

Tôi cần cải thiện khả năng làm mát cho tủ mạng của mình nằm trong một tủ không có thông gió. Tôi đã thiết kế và in cái này thành hai phần để vừa với giường, cùng với mẫu được cung cấp để cắt/khoan lỗ trong tủ. Tôi đã thêm một cái bờ nhỏ vào các phần để chúng có thể được kẹp và dán lại với nhau sau khi được in riêng biệt (in bằng PETG hoặc một cái gì đó phù hợp cho nhiệt độ cao hơn và dán bằng cyanoacrylate hoặc epoxy).

Lỗ thoát được thiết kế cho bộ quạt OEM 3 x 120mm giá rẻ được gắn trên giá như ở đây (mặc dù tôi chắc chắn có rất nhiều bản sao và bạn có thể sử dụng quạt chất lượng cao của riêng mình gắn riêng với các lỗ trong bộ chia như đã thiết kế, mặc dù hãy nhớ rằng những cái ở dưới ống dẫn không dễ tiếp cận theo thiết kế, điều này không phải là vấn đề đối với tôi!).

https://www.cablemonkey.co.uk/ccs-data-cabinet-fan-units/9481-1u-19-racikmount-cabinet-fan-units.html

Sử dụng kết hợp với các lỗ + bộ lọc ở đáy của vỏ, điều này đã giảm nhiệt độ thiết bị của tôi một cách đáng kể.

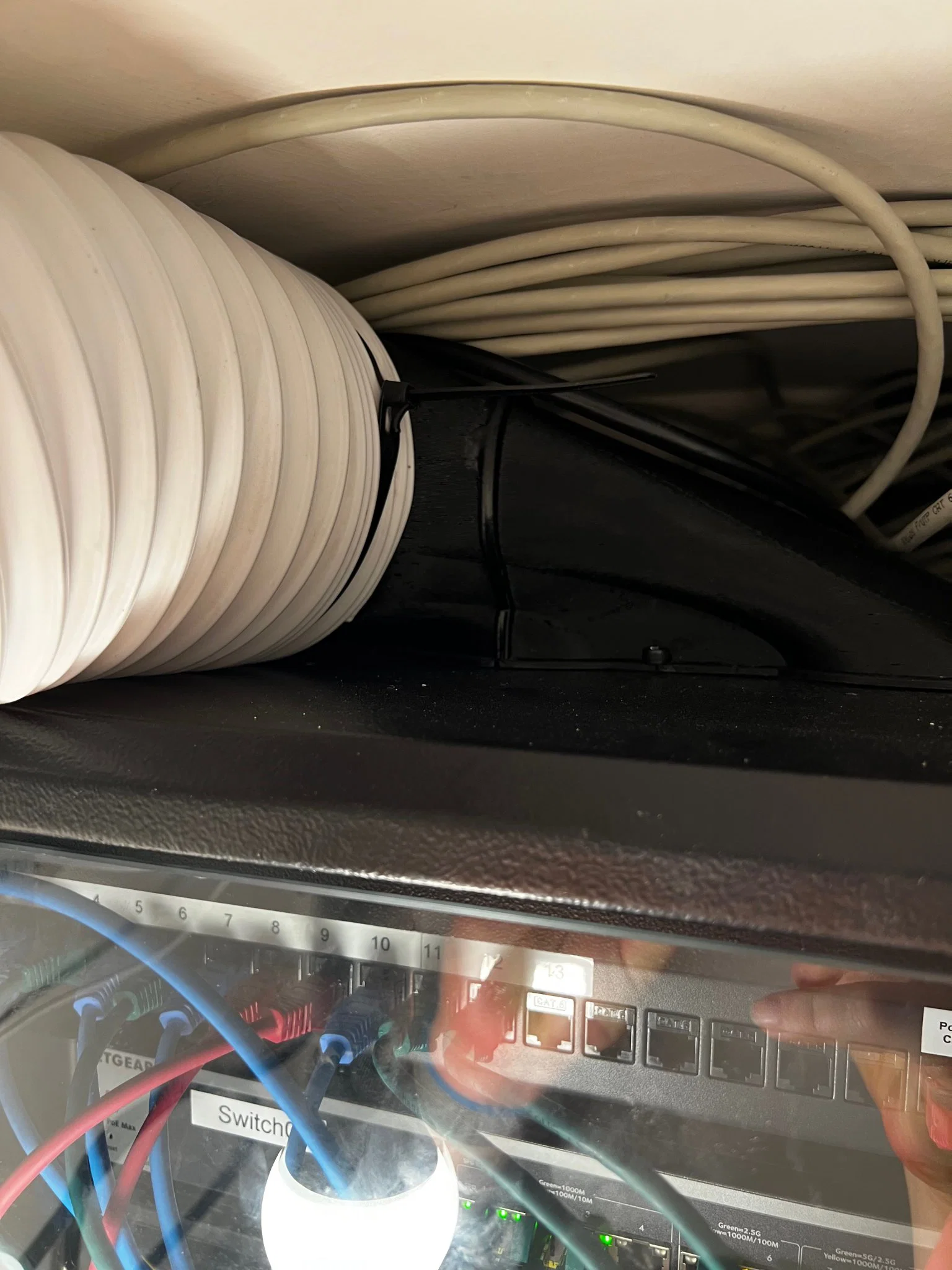

Ảnh của kết quả cuối cùng không đẹp vì không gian chật chội và tôi không chụp ảnh trong quá trình lắp đặt, nhưng hoạt động tốt!
