Giá đỡ HDD 3.5" cho thùng Cooler Master Elite 110

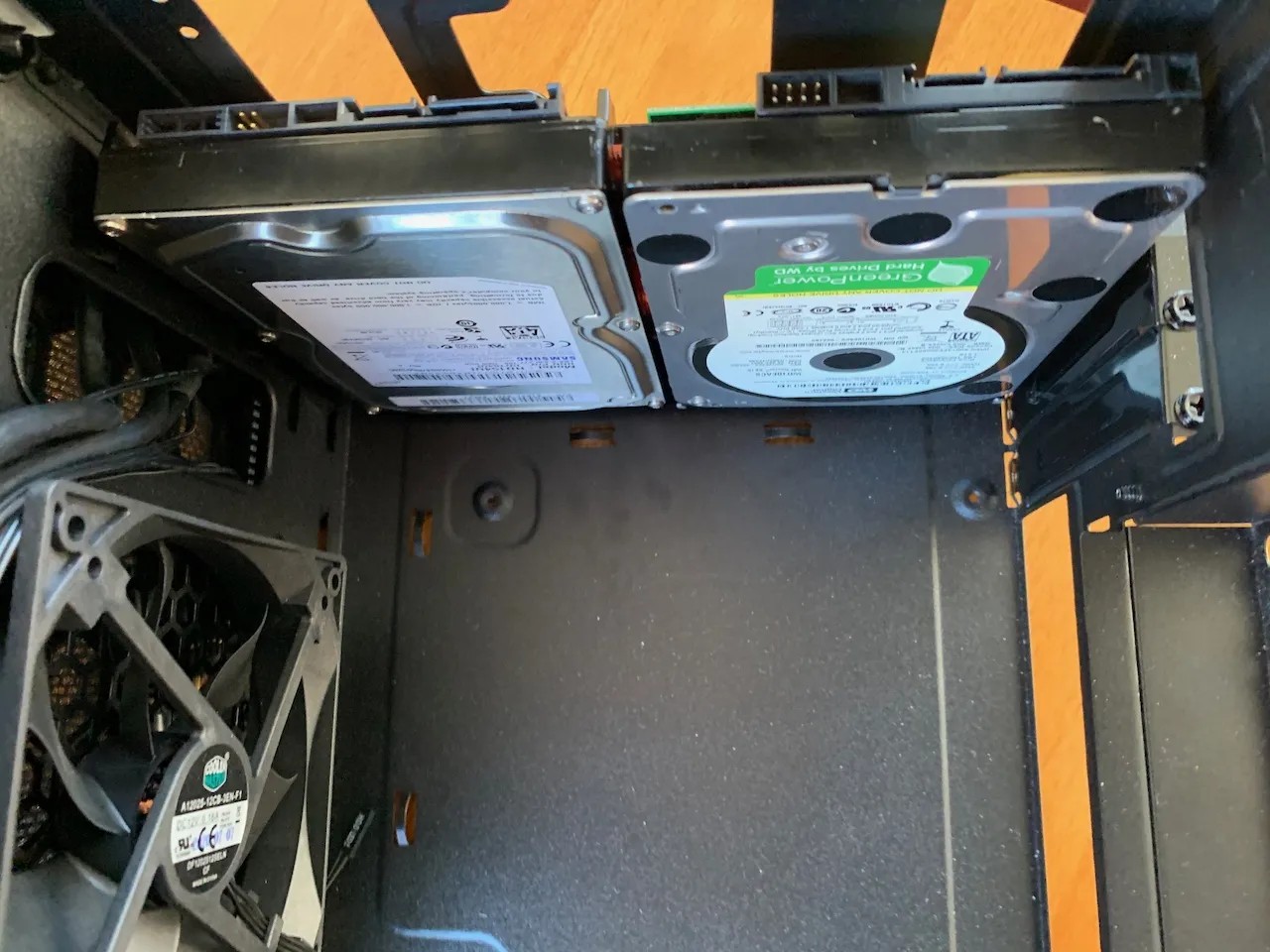

Vỏ Cooler Master Elite 110 Mini-ITX là một vỏ máy tính giá rẻ khá tốt. Tuy nhiên, nó chỉ phù hợp với 3x HDD 3.5”. Giá đỡ này phù hợp với 2x HDD 3.5” ở bên cạnh, tổng cộng là 4x HDD 3.5”. Hoàn hảo cho một build NAS mini-ITX.

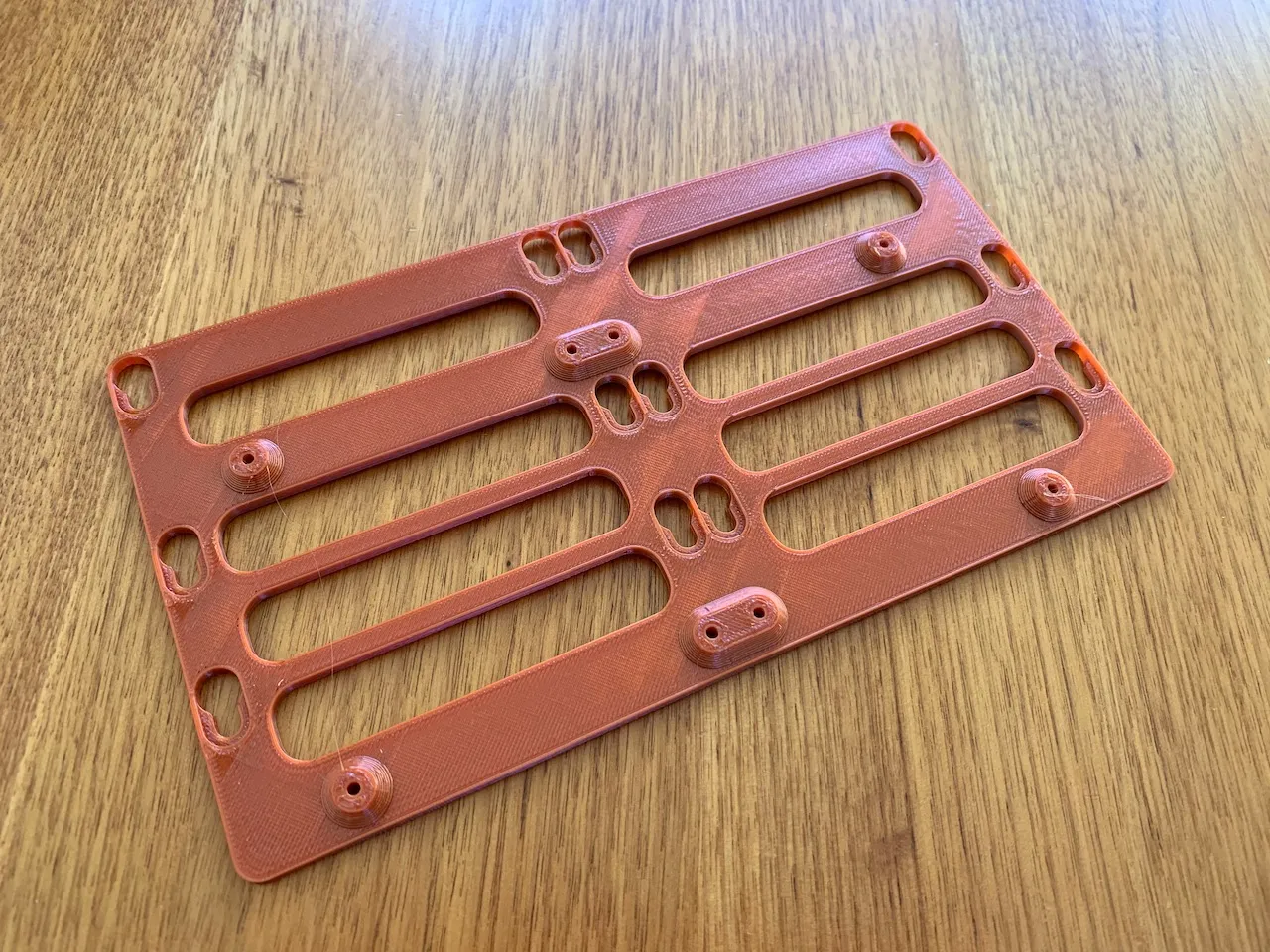

In giá đỡ chính bằng ABS hoặc PET sử dụng hồ sơ Normal 0.20. Giá đỡ có 8 lỗ để gắn vào vỏ máy và 8 rãnh cho hai HDD. 8 lỗ này căn chỉnh với các lỗ gắn 2.5” trên vỏ Elite 110. 8 rãnh sử dụng khoảng cách SFF-8301 và nên hoạt động với bất kỳ HDD 3.5” nào.

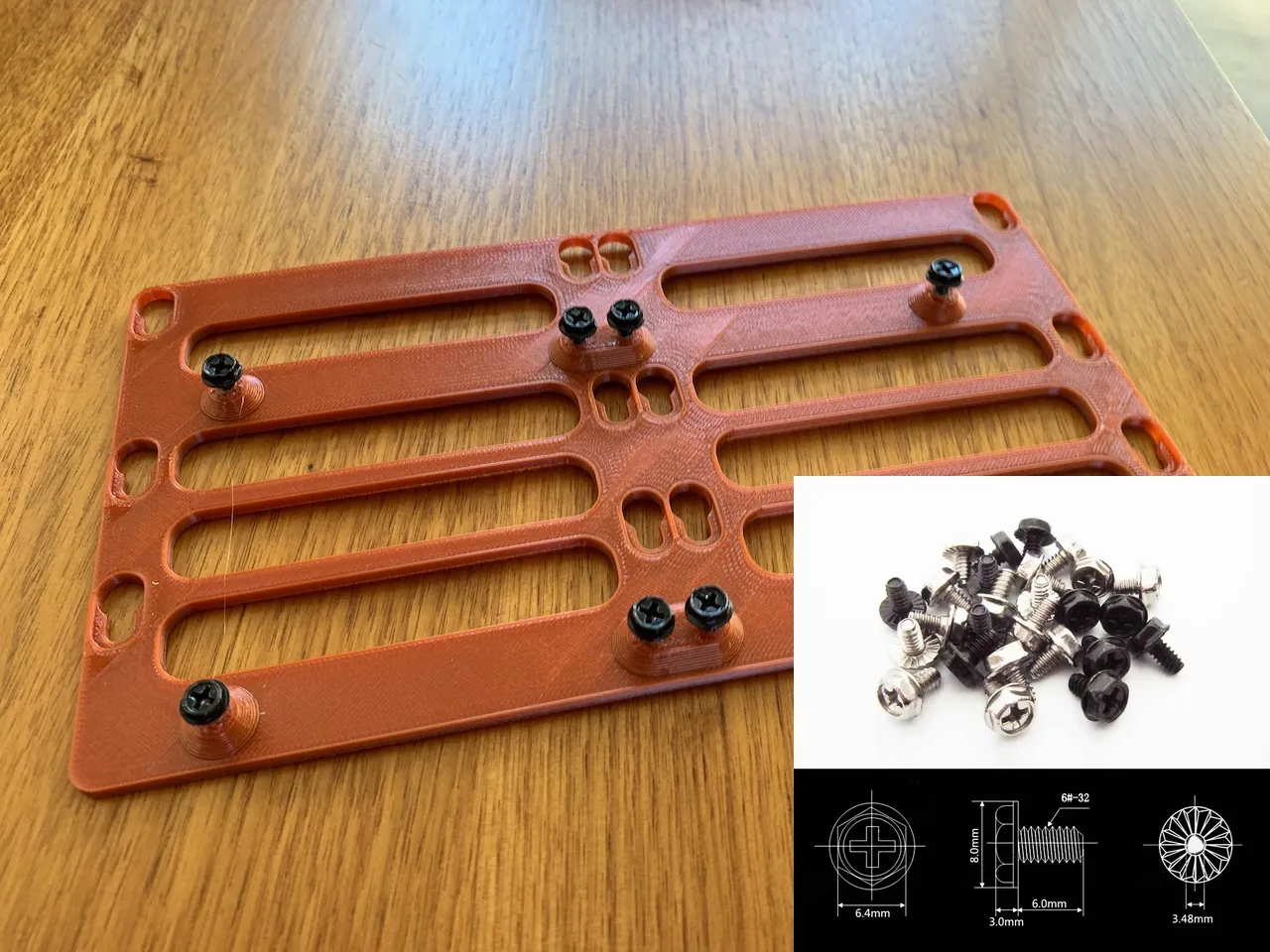

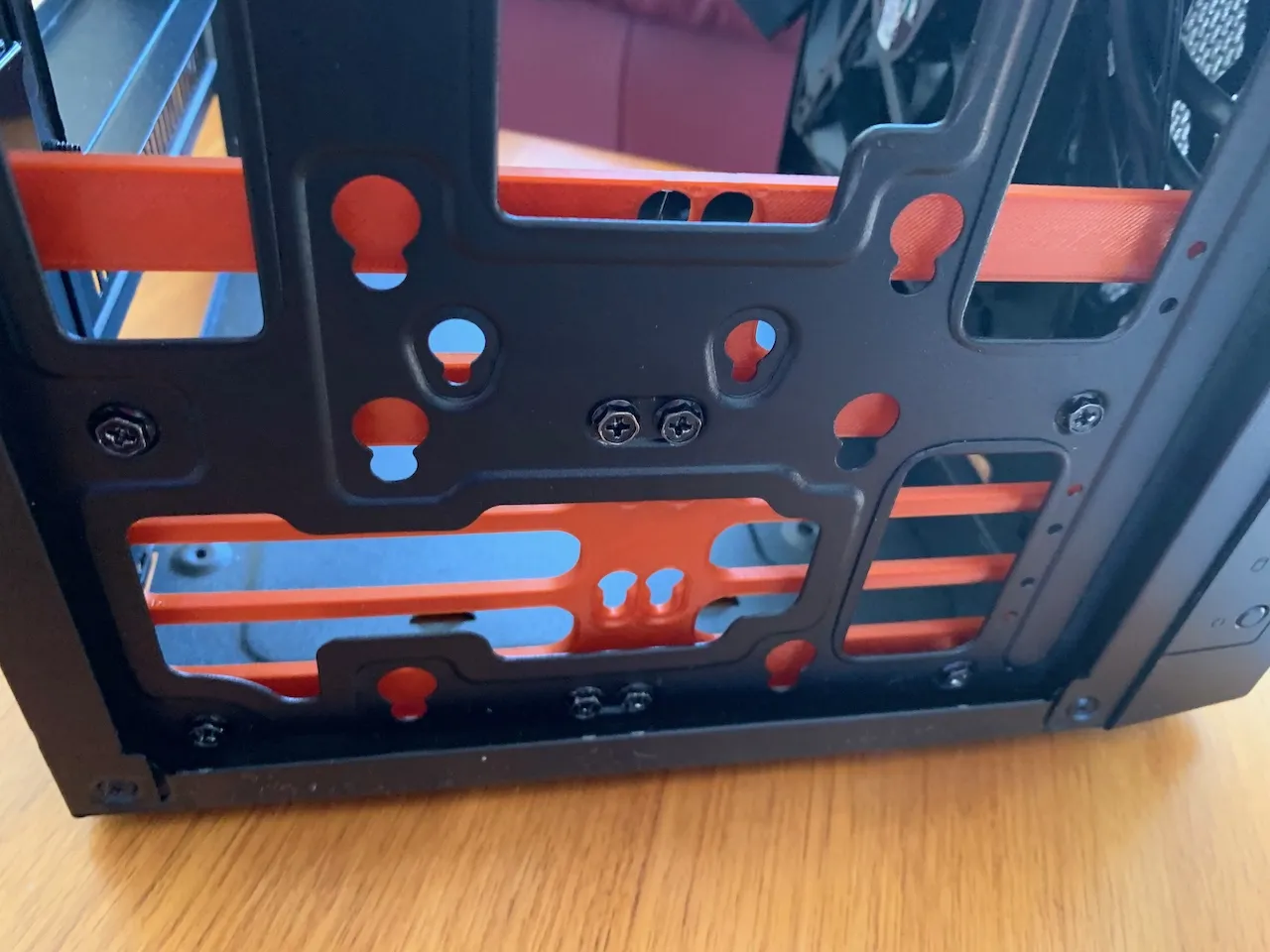

Trước khi gắn vào vỏ, hãy khoan trước 8 lỗ gắn trong giá đỡ bằng các vít đầu lục được cung cấp cùng với vỏ máy. Việc này sẽ dễ dàng hơn rất nhiều trước khi lắp vào vỏ. Bạn chỉ cần vặn vài vòng để bắt đầu ren, sau đó tháo vít ra và lắp vào vỏ. Đảm bảo rằng giá đỡ không cản trở bất kỳ đinh tán hoặc nút nhựa nào.

QUAN TRỌNG: các vít đầu lục không được nhô ra ngoài giá đỡ. Đảm bảo bạn sử dụng các vít ngắn để tránh điều này. Nếu không, các vít có thể làm hỏng các linh kiện điện tử trên HDD.

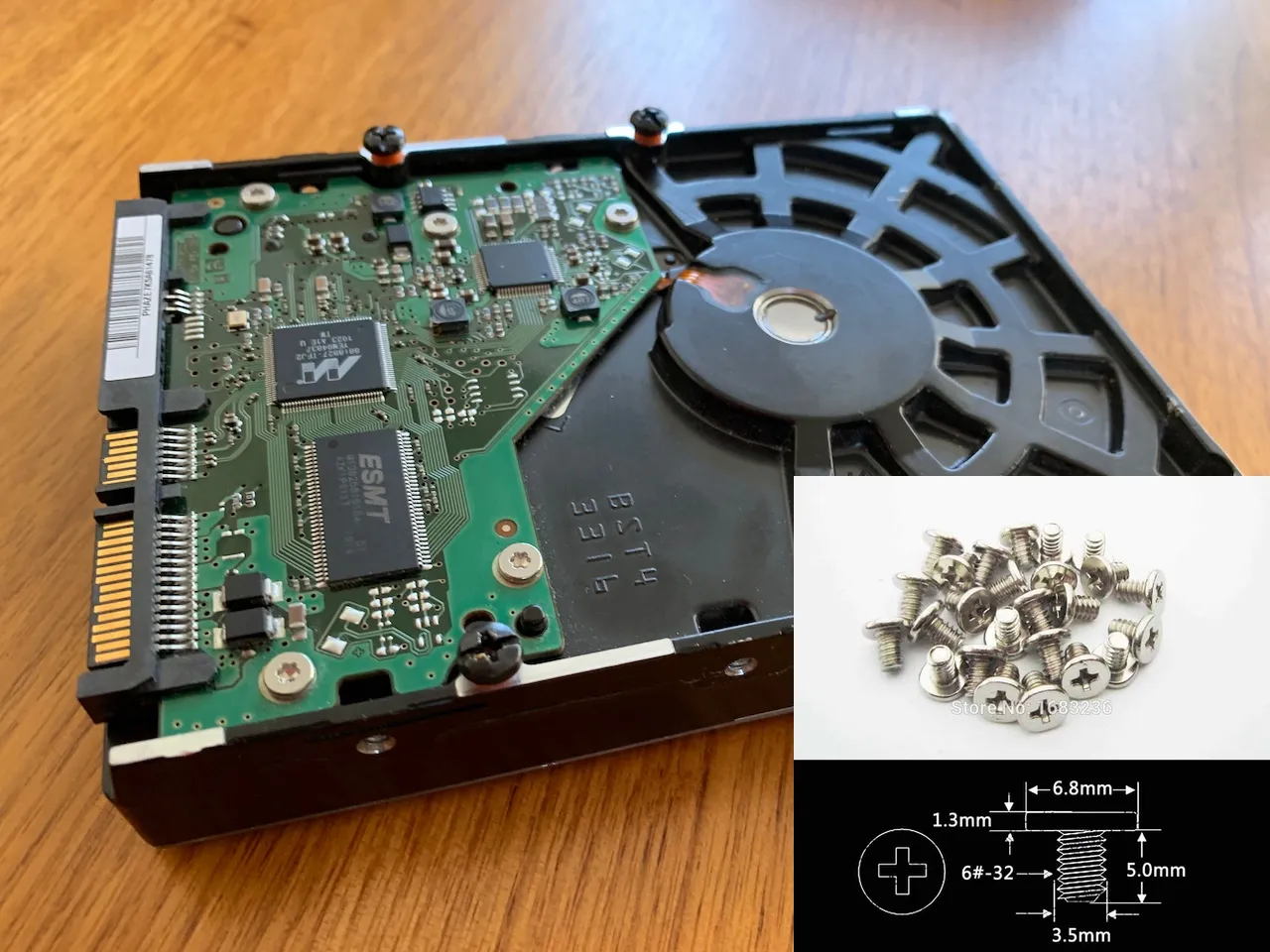

Bây giờ hãy gắn 4 vít đầu pan vào HDD thông qua các vòng cổ đã in. Tôi đã sử dụng vít đầu pan với đầu có đường kính ngoài 7mm và trục 3.5mm. Các vòng cổ và vít đầu pan kết hợp lại tạo thành hình “T” nằm vừa vặn trong rãnh, giữ cho các ổ đĩa cố định ngay cả khi bị rung hoặc lật ngược. In các vòng cổ bằng ABS với 1 lớp và hồ sơ Optimal 0.15 và Phát hiện Tường Mỏng.

Bây giờ hãy trượt HDD vào giá đỡ bằng cách căn chỉnh 4 vít đầu pan với 4 rãnh và ấn xuống chắc chắn để khóa vào vị trí. Vòng cổ nên vừa vặn trong rãnh, nhưng không quá chặt để không cần lực quá mức. Hãy thử lắc nhẹ để tạo sự tự tin trước khi lắp đặt các linh kiện và dây cáp còn lại của PC.
