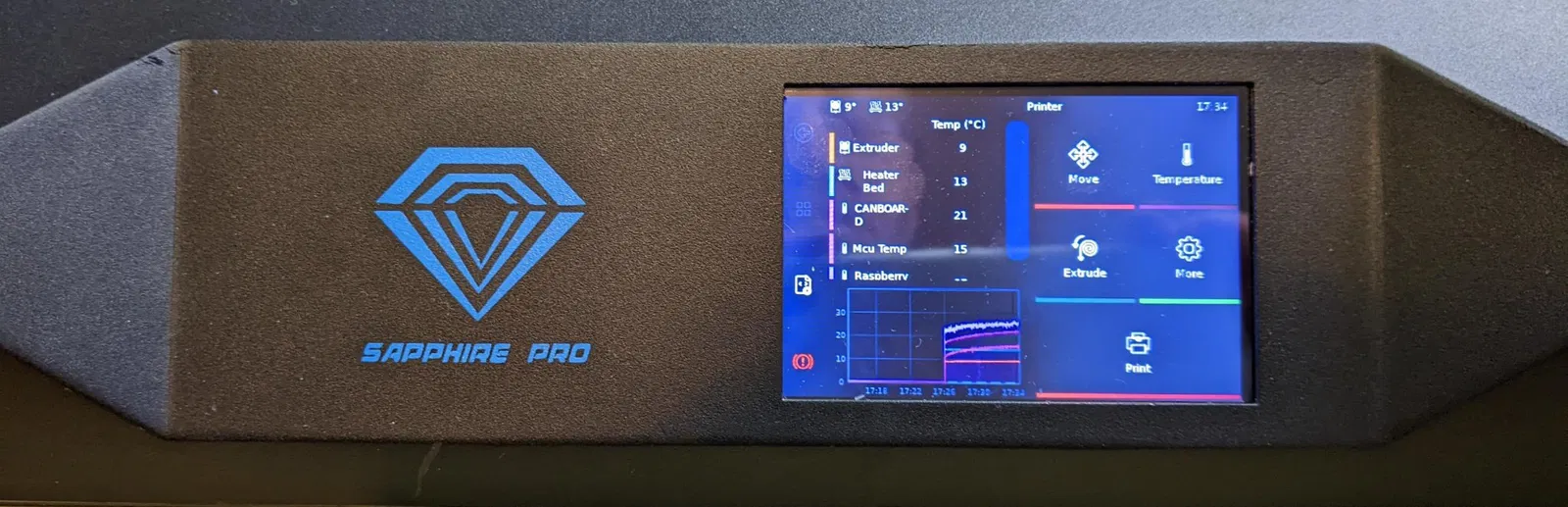

Giá đỡ màn hình cảm ứng 3.5" cho Raspberry Pi trên máy in TwoTrees

Khi nâng cấp một máy in TwoTrees lên Klipper, màn hình MKS TFT35 gốc không tương thích (ít nhất tôi không tìm thấy cách nào để sử dụng nó). Tuy nhiên, các màn hình cảm ứng Raspberry Pi 3.5" phổ biến có kích thước chính xác như vậy và hoạt động khá tốt với KlipperScreen.

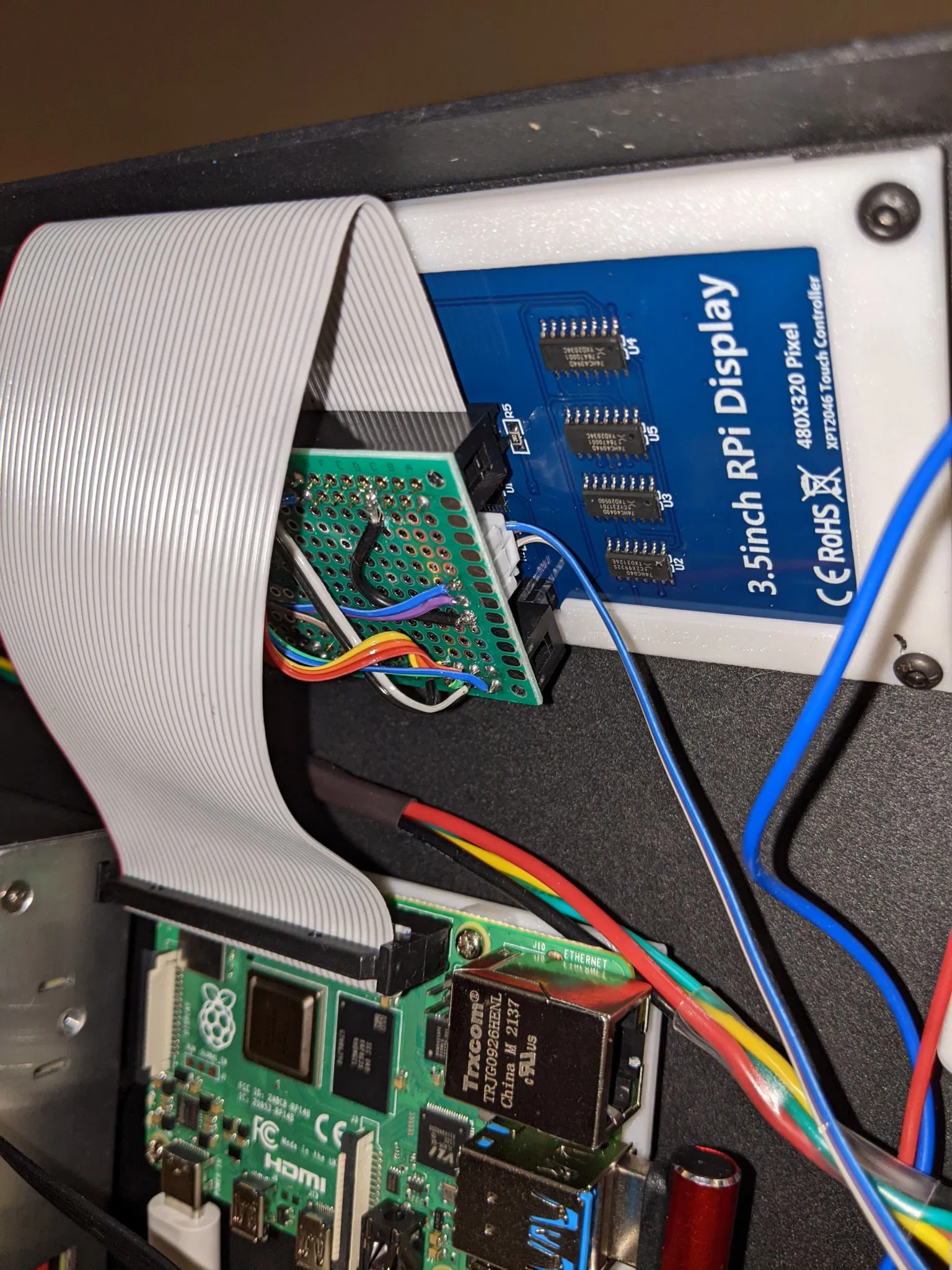

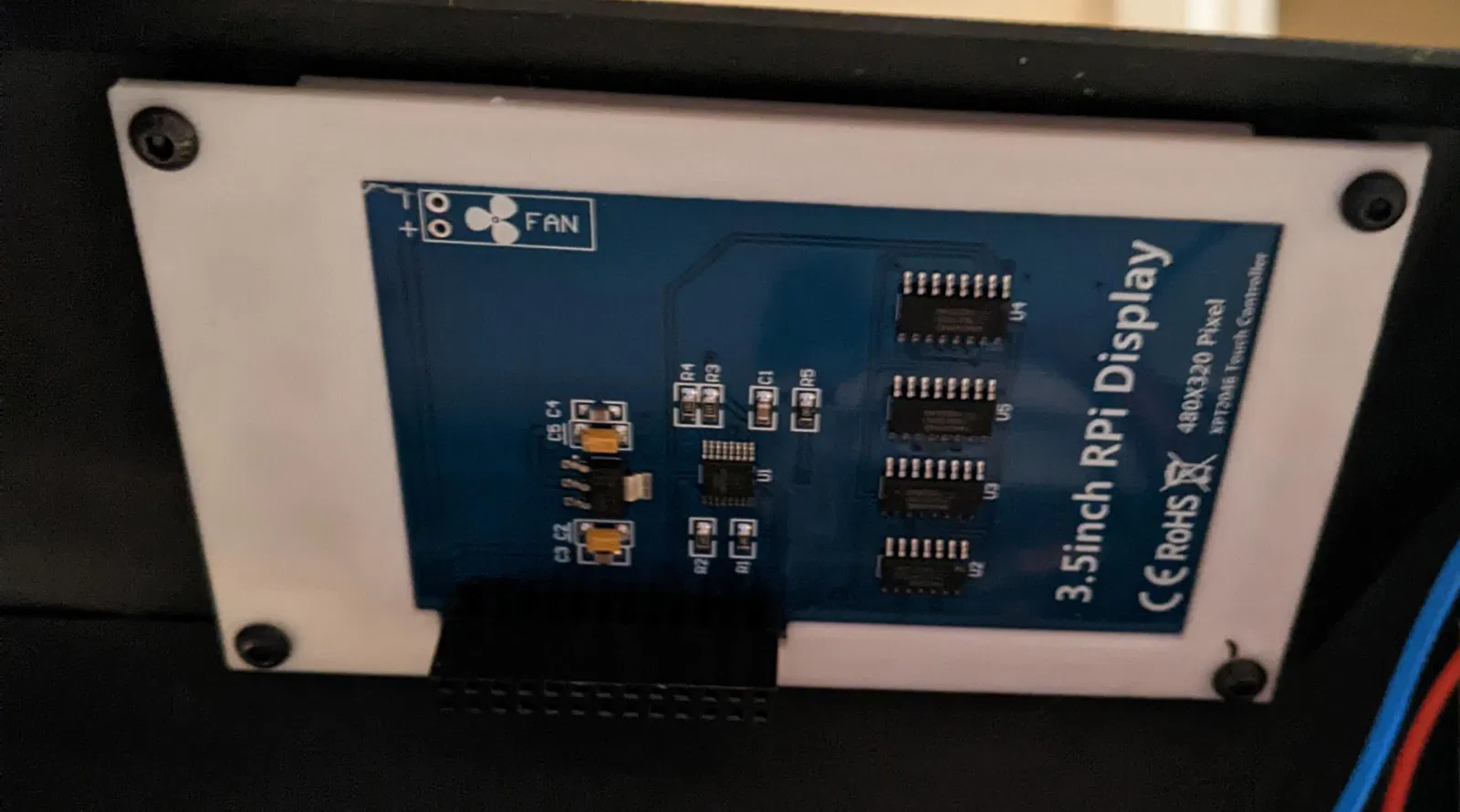

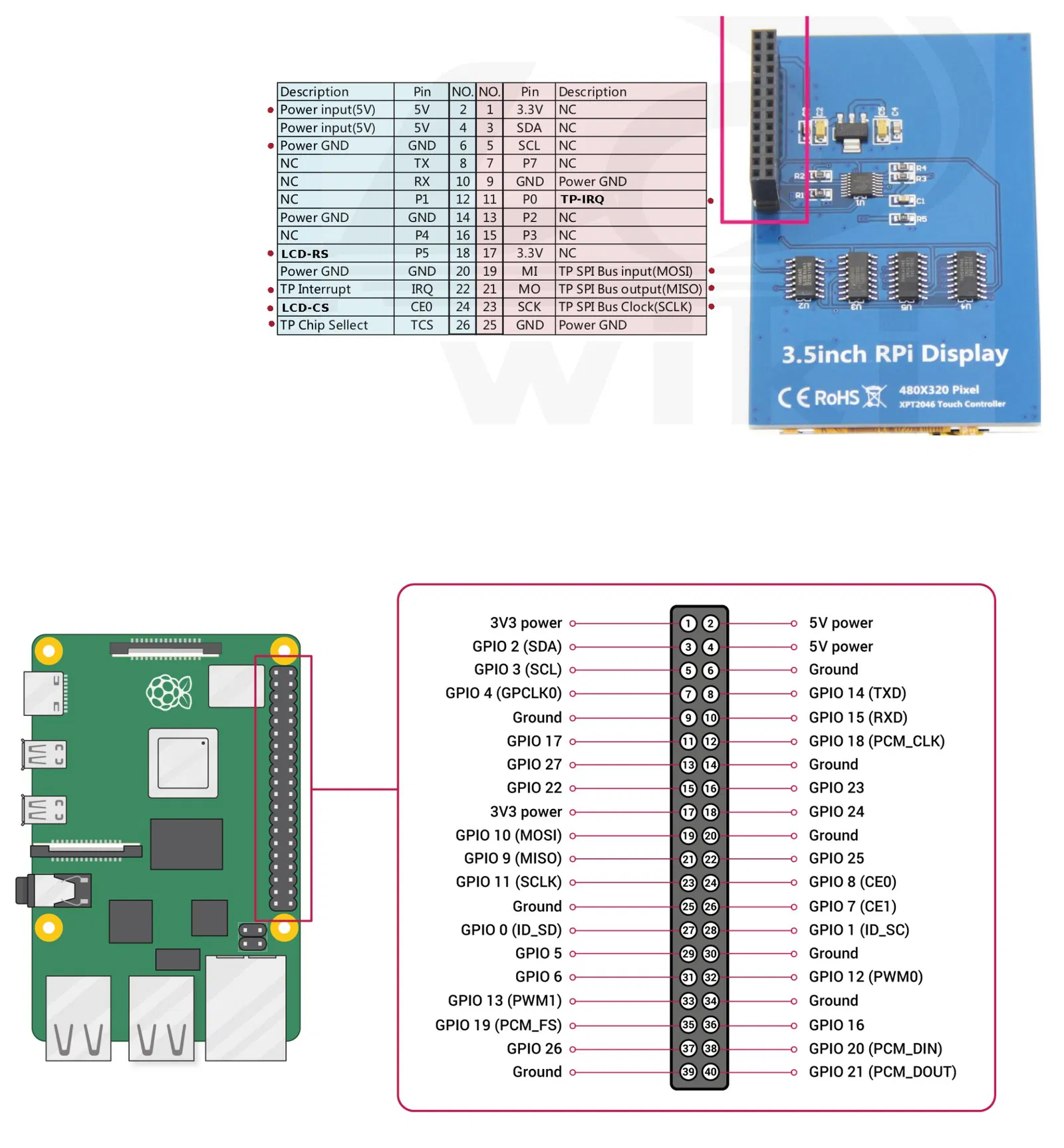

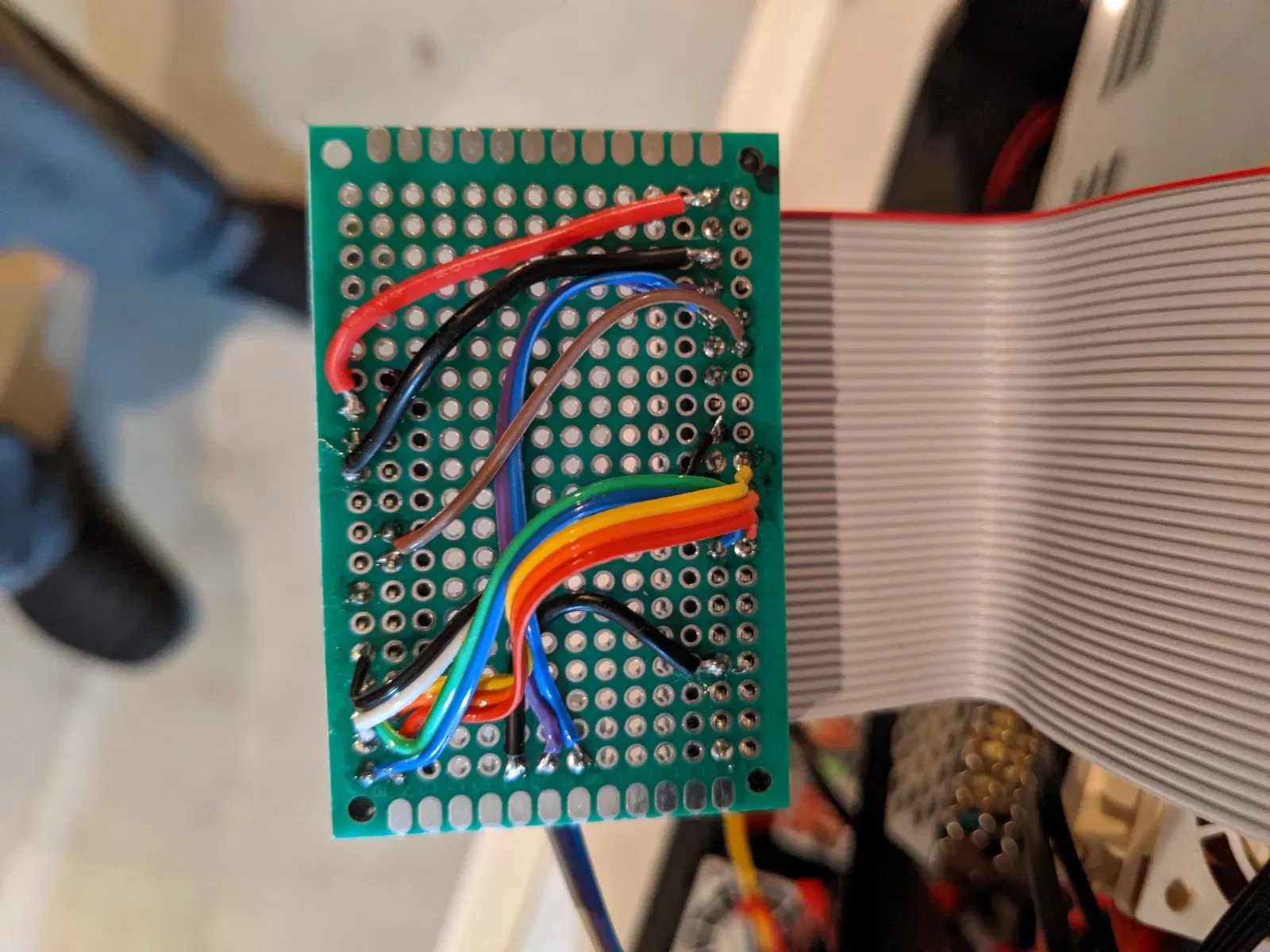

Giá đỡ này giữ màn hình RPI 3.5" thay cho màn hình MKS. Tuy nhiên, những màn hình này thường cắm trực tiếp vào Raspberry Pi và không có đủ chỗ ở đáy của Sapphire Pro cho điều này. Tôi đã tạo một bảng phân tách đơn giản để cắm vào màn hình và cho phép một cáp ribbon kết nối với Pi. Tôi đã bao gồm một số chi tiết và hình ảnh ở đây, nhưng điều này sẽ phụ thuộc vào bạn để tự giải quyết. Lưu ý rằng bảng phân tách của tôi bao gồm các dây bổ sung và một đầu nối cho RX/TX cho kết nối UART.
