Giá đỡ màn hình VESA cho kính hiển vi Amscope 11

Tác giả nhand42

File 3 1,5 MB

  • pipe_clamp_1767630908.stlSTL · 310,8 KB
  • vesa_mount_1767630909.stlSTL · 988,4 KB
  • vesa_mount_v10_1767630909.f3dF3D · 233,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#14929
Danh mục
DIY
Ngày đăng

Mô tả

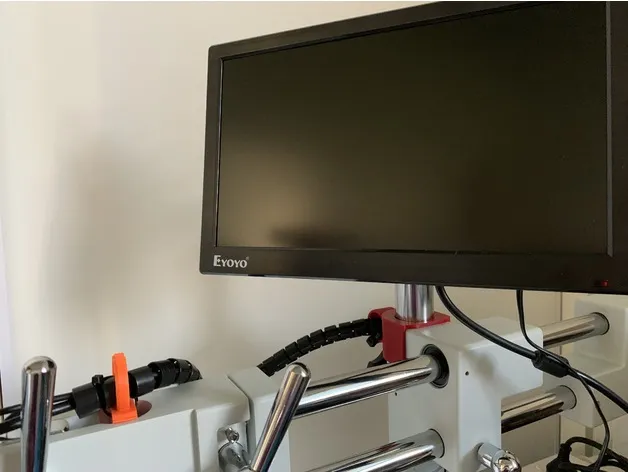

Giá đỡ VESA này giữ một màn hình nhẹ 11" lên kính hiển vi thay vì chiếm không gian bàn quý giá. Vòng cổ in 3D trượt qua ống dọc của kính hiển vi. Một giải pháp thay thế là kẹp ống VESA nhưng chúng có xu hướng trượt xuống nếu quá lỏng hoặc không thể xoay tự do nếu quá chặt. Vòng cổ cho phép màn hình LCD xoay tự do mà không bị trượt xuống.

Hướng dẫn in

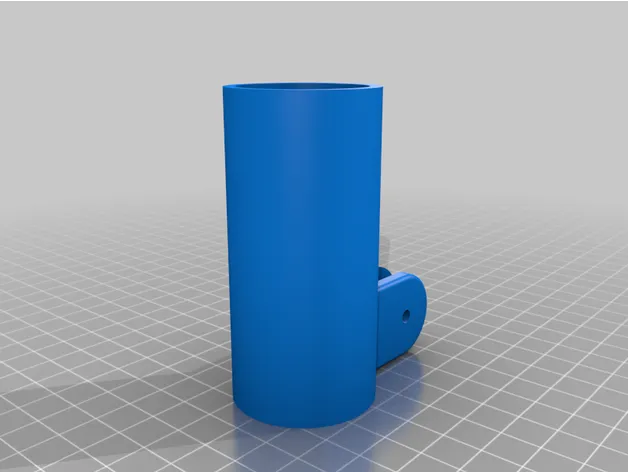

Vòng cổ VESA cần được in với giá đỡ chỉ trên bề mặt. Có một bệ bên trong nên một nửa vòng cổ ngồi trên ống và một nửa ngồi trên ống. Điều này mang lại cho màn hình một chút chiều cao bổ sung. Bệ có một độ nhô ra 45 độ và hầu hết các máy in sẽ xử lý điều này ổn. Nếu vòng cổ quá lỏng, chỉ cần quấn một ít băng điện xung quanh ống. Nó nên vừa khít nhưng không quá chặt. Vòng cổ nên xoay tự do mà không bị kẹt.

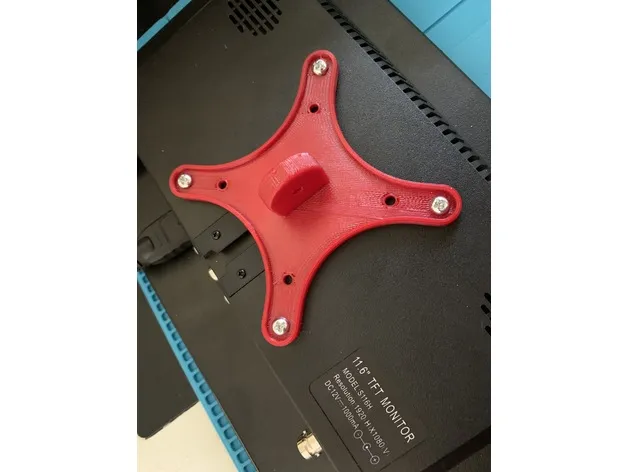

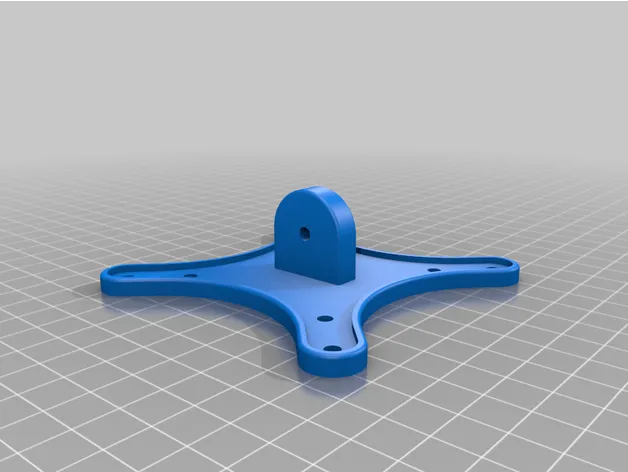

Giá đỡ VESA tự nó không có gì đặc biệt. Các lỗ gắn ở 75mm và 50mm. Các lỗ có kích thước vừa khít 4mm nên các bu lông VESA sẽ không bị lỏng.

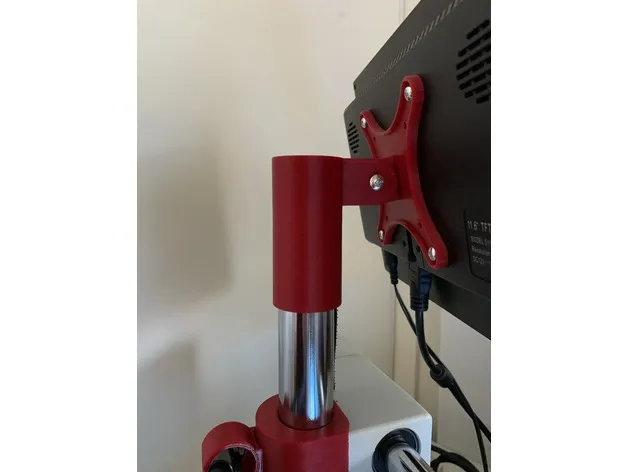

Kết nối giá đỡ VESA và vòng cổ VESA với nhau bằng một bu lông 20mm, đai ốc và đai. Một khớp ma sát giữ màn hình ở bất kỳ góc nào.
